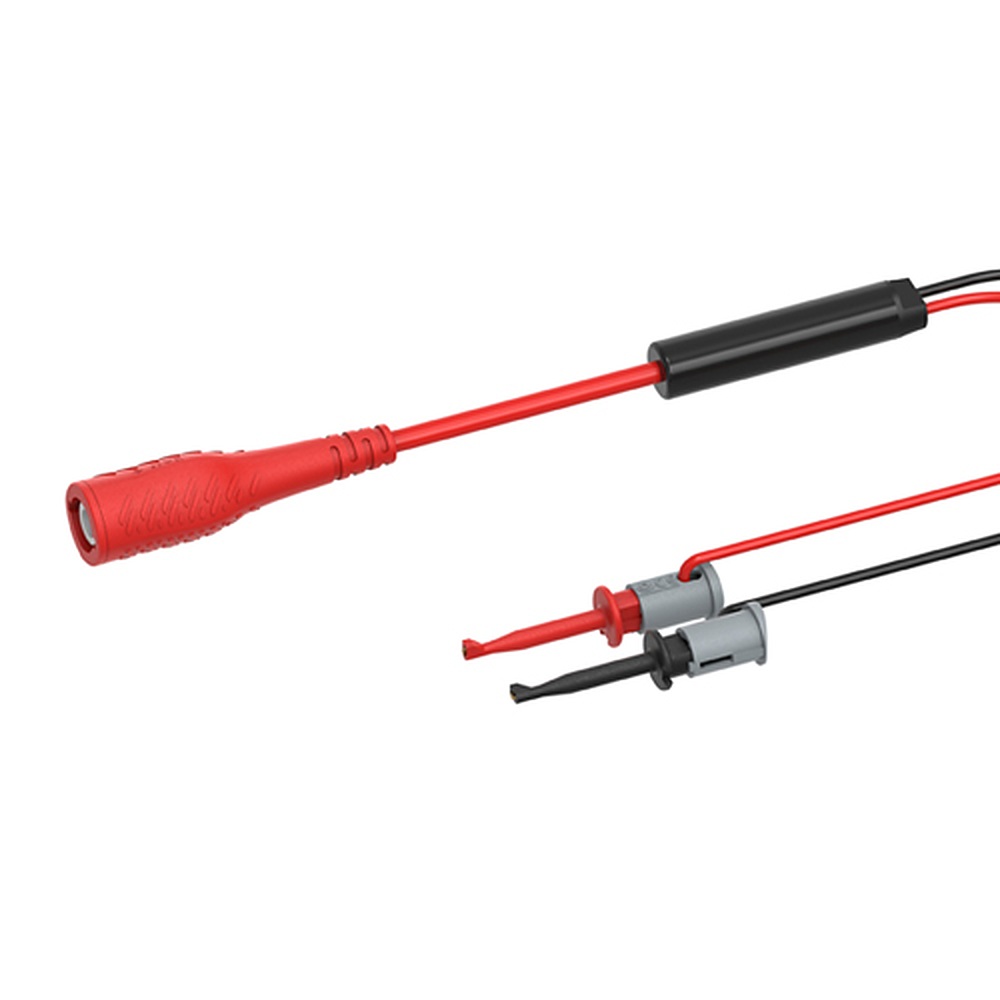

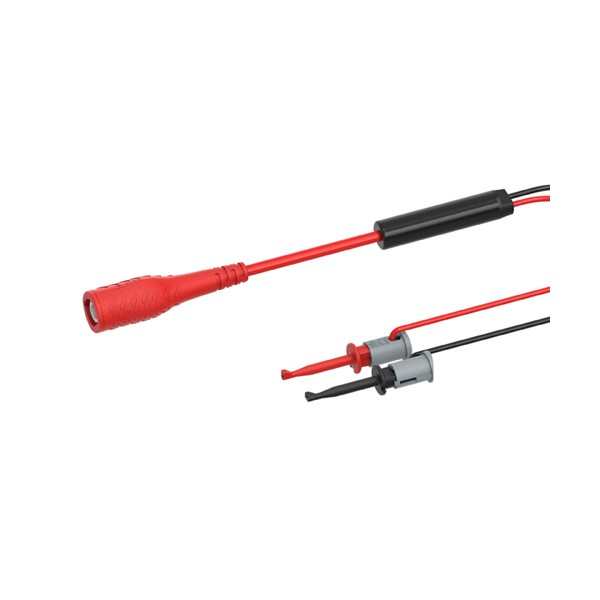

Electro-PJP 7180 BNC 플러그, w/ SMD 테스트클립 2개

Electro-PJP 7180 BNC 플러그, w/ SMD 테스트클립 2개

MODEL
7180
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

장비 임피던스에 맞춰 고르는
BNC 수 테스트 코드

Electro-PJP BNC 수 테스트 코드 7145 ~ 7189 · 8145 ~ 8180

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP BNC 수 테스트 코드(BNC Male Test Cord) 7145 ~ 7189·8145 ~ 8180은 BNC 수 커넥터 한쪽에 개방 끝, 악어 클립, SMD 테스트 클립, Ø4mm 바나나 플러그 가운데 하나를 단 측정 리드 28종입니다. 임피던스는 50Ω과 75Ω으로 나뉘며, BNC 암 단자 장비와 측정 대상을 연결합니다.

8xxx 계열은 50Ω RG58 케이블을 사용하고, 7xxx 계열은 부품번호의 [X] 자리로 임피던스를 고를 수 있습니다. IEC가 붙은 모델은 1,000 V CAT II 정격입니다. 코드 길이 [L]은 100 또는 200이며, 7181 ~ 7189는 25로 짧습니다. 이 코드는 (주)테솔이 국내에 공식 공급합니다.

28종

끝단과 케이블 조합

50Ω · 75Ω

선택 가능한 임피던스

RG58

8xxx 계열 케이블

1,000 V CAT II

IEC 모델 정격 전압

특징

임피던스와 끝단을 조합하는
BNC 수 테스트 코드

핵심 특징현장에서 달라지는 점
50Ω·75Ω 임피던스 선택장비와 케이블의 특성 임피던스에 맞춰 고르면 신호 반사로 생기는 파형 왜곡이 줄어듭니다.
RG58 케이블(8xxx 계열)50Ω RG58 케이블을 쓰는 계열이라 50Ω 계측 장비에 그대로 연결할 수 있습니다.
SMD 테스트 클립(7180·7186·8180·7189)표면실장 부품 리드를 클립으로 물어 두면 프로브를 손으로 받치지 않고 측정할 수 있습니다.
악어 클립(7170·7187·8170)단자나 부품 다리를 집어 납땜 없이 임시 연결을 만들 수 있어 시험 회로를 빨리 바꿀 수 있습니다.
안전형·적층형 바나나 플러그Ø4mm 바나나 플러그가 안전형과 적층형으로 나뉘어 있어 장비 단자 형태에 맞는 쪽을 고르면 됩니다.
25 길이 짧은 코드(7181 ~ 7189)코드가 짧아 기판 근처에서 측정할 때 케이블 정리가 쉽고, 2개 단위로 포장됩니다.

임피던스

BNC 코드의 50Ω과 75Ω
선택 기준

측정 장비의 입력·출력 임피던스가 50Ω이면 50Ω 코드를, 75Ω이면 75Ω 코드를 골라야 신호가 반사 없이 전달됩니다. 7xxx 계열은 부품번호의 [X] 자리에 50 또는 75를 넣어 임피던스를 정하고, 8xxx 계열은 50Ω RG58로 정해져 있습니다. 7150-75Ω, 7166, 7176은 75Ω이고 IEC가 붙은 모델은 50Ω 구성입니다.

50Ω 계측 라인의 코드 선택

50Ω 장비를 쓰는 시험대라면 8150 같은 BNC 50Ω 수 플러그 코드나 8160·8170 계열로 끝단만 바꿔 구성하세요. 75Ω 신호원에는 7150-75Ω이나 7166 같은 75Ω 모델을 따로 두어 두 라인이 섞이지 않게 해야 합니다.

정격·길이

BNC 수 코드의 정격 전압과
길이 [L] 구분

대부분 모델은 정격 전압 ≤30VAC ≤60VDC, 정격 전류 3A입니다. 7150-50Ω, 7166IEC, 7176IEC는 1,000 V CAT II 정격이며, 7181 ~ 7189 계열 가운데 SMD 클립 모델(7186 2A, 7188·7189 1A)은 전류 정격이 낮습니다. 길이 [L]은 100과 200 가운데 고를 수 있고, 7181 ~ 7189는 25로 정해져 있습니다.

사양

임피던스·끝단별
BNC 수 코드 28종 비교

모델끝단정격 전압정격 전류부품번호
7145개방≤30VAC ≤60VDC3A7145-[X]-[L]-#
7160Ø4mm 바나나 수 플러그 2개, 직선≤30VAC ≤60VDC3A7160-[X]-[L]-#
7170악어 클립 2개≤30VAC ≤60VDC3A7170-[X]-[L]-#
7175Ø4mm 바나나 수 플러그 2개, 적층≤30VAC ≤60VDC3A7175-[X]-[L]-#
7180SMD 테스트 클립 2개≤30VAC ≤60VDC3A7180-[X]-[L]-#
8145개방, RG58≤30VAC ≤60VDC3A8145-50-[L]-#
8150BNC 50Ω 수 플러그, RG58≤30VAC ≤60VDC3A8150-50-[L]-#
8160Ø4mm 바나나 수 플러그 2개, 직선, RG58≤30VAC ≤60VDC3A8160-50-[L]-#
8166Ø4mm 안전 바나나 수 플러그 2개, 직선, RG58≤30VAC ≤60VDC3A8166-50-[L]-#
8170악어 클립 2개, RG58≤30VAC ≤60VDC3A8170-50-[L]-#
8175Ø4mm 바나나 수 플러그 2개, 적층, RG58≤30VAC ≤60VDC3A8175-50-[L]-#
8176Ø4mm 안전 바나나 수 플러그 2개, 적층, RG58≤30VAC ≤60VDC3A8176-50-[L]-#
8180SMD 테스트 클립 2개, RG58≤30VAC ≤60VDC3A8180-50-[L]-#
7150-50ΩBNC 50Ω 수 플러그1 000 V CAT II3A7150IEC-50-[L]-#
7150-75ΩBNC 75Ω 수 플러그≤30VAC ≤60VDC3A7150-75-[L]-#
7166BNC 75Ω, 안전 바나나 수 플러그 2개, 직선≤30VAC ≤60VDC3A7166-75-[L]-#
7166IECBNC 50Ω, 안전 바나나 수 플러그 2개, 직선1 000 V CAT II3A7166IEC-50-[L]-#
7176BNC 75Ω, 안전 바나나 수 플러그 2개, 적층≤30VAC ≤60VDC3A7176-75-[L]-#
7176IECBNC 50Ω, 안전 바나나 수 플러그 2개, 적층1 000 V CAT II3A7176IEC-50-[L]-#
7181개방 (케이블 2가닥)≤30VAC ≤60VDC3A7181
7182좁은 포크 어댑터 2개≤30VAC ≤60VDC3A7182
7183좁은 포크 어댑터 2개≤30VAC ≤60VDC3A7183
7184Ø4mm 바나나 수 플러그 2개, 적층, 후퇴식 슬리브≤30VAC ≤60VDC3A7184
7185Ø4mm 바나나 수 플러그 2개, 적층≤30VAC ≤60VDC3A7185
7186SMD 테스트 클립 2개≤30VAC ≤60VDC2A7186
7187악어 클립 2개≤30VAC ≤60VDC3A7187
7188악어 클립 + SMD 테스트 클립≤30VAC ≤60VDC1A7188
7189SMD 클립 2개≤30VAC ≤60VDC1A7189

시리즈 공통 사양

항목사양
커넥터BNC 수 (한쪽)
임피던스 [X]50 또는 75 (7xxx 계열), 50 (8xxx 계열, RG58)
코드 길이 [L]100 또는 200 (7145 ~ 8180 계열), 25 (7181 ~ 7189)
포장 단위10개 (7145 ~ 8180 계열), 2개 (7181 ~ 7189)
접지 쪽 금속황동, 니켈 도금
중심 도체 금속황동, 금도금
절연 소재PP (SMD 클립 모델은 PP – PA6)

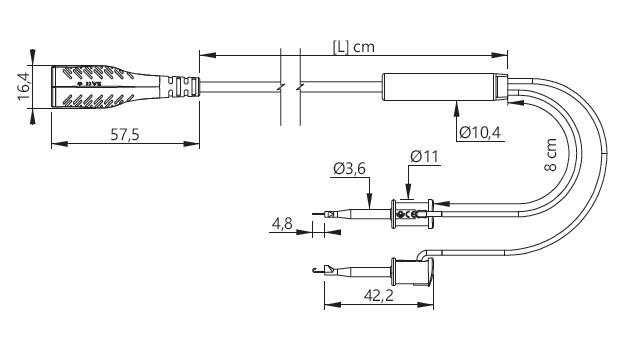

ELECTRO-PJP 7180.0 - BNC 플러그와 SMD 테스트 클립 분기 케이블 치수도
BNC 플러그와 SMD 테스트 클립 분기 케이블 치수도

활용 분야

BNC 수 테스트 코드로
장비와 측정 대상을 잇는 현장

  • BNC 수 단자 계측 장비 연결 — 장비의 BNC 케이블 끝에 클립이나 바나나 플러그를 달아 측정 대상과 잇습니다.
  • 교육용 실습 보드 배선 — 바나나 단자 실습 보드와 BNC 장비를 코드 한 개로 연결합니다.
  • 기판 테스트 포인트 측정 — SMD 클립을 부품에 물려 테스트 포인트 신호를 BNC 입력으로 가져옵니다.
  • 바나나 계열 단자 장비 연결 — Ø4mm 안전형·적층형 바나나 플러그 코드로 장비 단자에 연결합니다.

계측 라인 연결 순서

장비 출력에 코드를 연결한 뒤 끝단을 측정 지점에 물리세요. 임피던스가 다른 라인과 섞이지 않도록 코드와 장비 사양을 먼저 대조해야 합니다.

선택 가이드

임피던스와 정격으로 고르는
BNC 수 코드

이럴 때 (요구 조건)권장 모델선택 이유
50Ω RG58 케이블로 구성해야 할 때8145 ~ 81808xxx 계열은 50Ω RG58로 정해져 있어 이 조건에 바로 맞습니다.
임피던스를 50Ω과 75Ω 가운데 직접 정하고 싶을 때7145 · 7160 · 7170 · 7175 · 7180부품번호의 [X] 자리에 50 또는 75를 지정해 장비에 맞는 임피던스로 주문할 수 있습니다.
1,000 V CAT II 정격이 필요할 때7150-50Ω · 7166IEC · 7176IECIEC 구성 모델은 1 000 V CAT II 정격이라 높은 전압이 걸리는 회로에 맞습니다.
75Ω 신호선에 연결할 때7150-75Ω · 7166 · 7176임피던스가 75Ω으로 고정된 모델이라 75Ω 신호원에 맞습니다.
기판 가까이에서 짧은 코드가 필요할 때7181 ~ 7189길이 [L]이 25로 짧아 기판 근처 측정에 맞으며, 2개 단위로 포장됩니다.

구성·옵션

BNC 수 코드의 길이와 포장 단위

  • 코드 길이 [L] — 7145 ~ 8180 계열은 100 또는 200, 7181 ~ 7189는 25입니다.
  • 포장 단위 — 7145 ~ 8180 계열은 10개, 7181 ~ 7189는 2개 단위입니다.
  • 이어서 필요한 부품 — BNC 암 커넥터 코드는 7091 ~ 7099, 연장·분기 부품은 7039·7041 계열에서 고릅니다.
