Electro-PJP 8166 BNC 50Ω 플러그 w/ 4mm 바나나 플러그 수컷 2개-RG58

Ø4mm 안전형 직선⁣ 플러그, RG58 50Ω

Electro-PJP 8166 BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

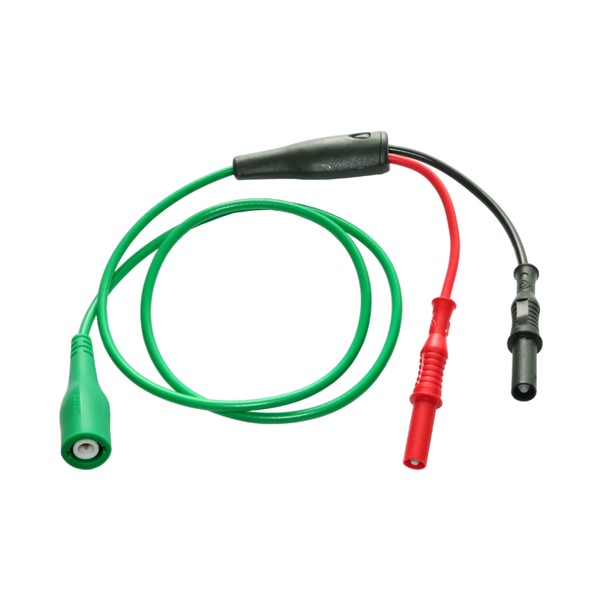

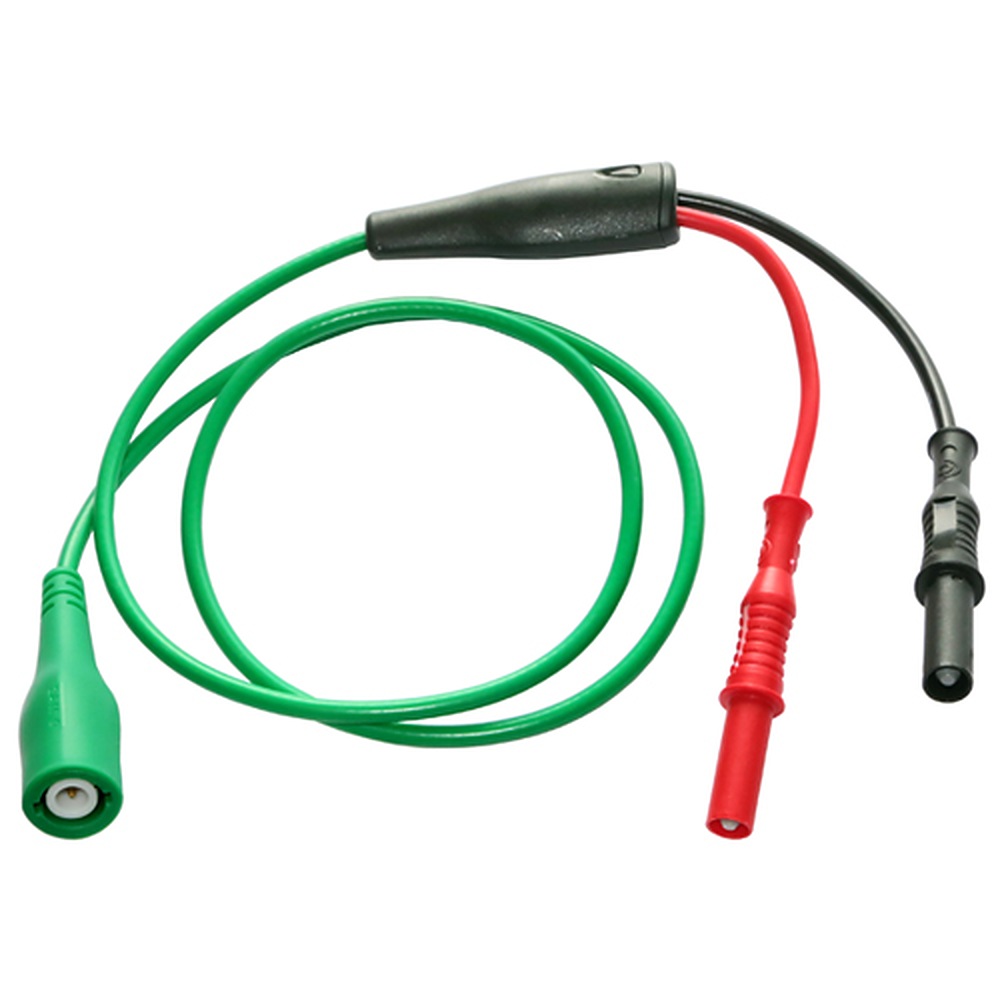

Electro-PJP 8166은 BNC 50Ω 플러그(수)에 Ø4mm 안전형 직선 바나나 수 플러그 두 개를 RG58(50Ω) 케이블로 연결한 BNC 수 테스트 코드(BNC Male Test Cord)입니다. 케이블 외경은 Ø5.9mm입니다. (주)테솔이 국내에 공식 공급합니다.

정격은 ≤30VAC ≤60VDC, 3A입니다. 바나나 쪽은 안전형이지만 전압 정격은 같은 계열의 8160과 같습니다.

정격

8166과 7166IEC⁣ 정격 차이

7166IEC는 같은 Ø4mm 안전형 직선 플러그에 50Ω Ø3.9mm 케이블을 쓰며 1000 V CAT II 정격입니다. 8166은 ≤30VAC ≤60VDC 정격이므로 이를 넘는 회로에는 사용하지 마세요.

사양

8166⁣ 커넥터·케이블 사양

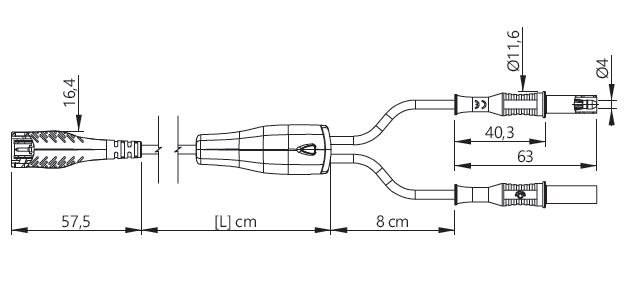

BNC 플러그와 바나나 플러그 분기 케이블 치수도

같은 계열

8166 외⁣ 같은 계열 코드

• 7145 — 개방 끝, 50Ω·75Ω 케이블 선택
• 7160 — Ø4mm 직선형 바나나 수 플러그 2개, 50Ω·75Ω 케이블 선택
• 7170 — 악어 클립 2개, 50Ω·75Ω 케이블 선택
• 7175 — Ø4mm 적층형 바나나 수 플러그 2개, 50Ω·75Ω 케이블 선택
• 7180 — SMD 테스트 클립 2개, 3A, 50Ω·75Ω 케이블 선택
• 8145 — 개방 끝, RG58(50Ω) 케이블
• 8150 — BNC 50Ω 수 플러그, RG58(50Ω) 케이블
• 8160 — Ø4mm 직선형 바나나 수 플러그 2개, RG58(50Ω) 케이블
• 8170 — 악어 클립 2개, RG58(50Ω) 케이블
• 8175 — Ø4mm 적층형 바나나 수 플러그 2개, RG58(50Ω) 케이블
• 8176 — Ø4mm 안전형 적층 바나나 수 플러그 2개, RG58(50Ω) 케이블
• 8180 — SMD 테스트 클립 2개, RG58(50Ω) 케이블
• 7150-50Ω — BNC 50Ω 수 플러그, 50Ω 케이블, 1000 V CAT II
• 7150-75Ω — BNC 75Ω 수 플러그, 75Ω 케이블, ≤30VAC ≤60VDC
• 7166 — Ø4mm 안전형 직선 바나나 수 플러그 2개, 75Ω 케이블
• 7166IEC — Ø4mm 안전형 직선 바나나 수 플러그 2개, 50Ω 케이블, 1000 V CAT II
• 7176 — Ø4mm 안전형 적층 바나나 수 플러그 2개, 75Ω 케이블
• 7176IEC — Ø4mm 안전형 적층 바나나 수 플러그 2개, 50Ω 케이블, 1000 V CAT II
• 7181 — 개방 끝 케이블 2가닥, 2개 단위
• 7182 — 좁은 포크 어댑터 2개, 절연 PP, 2개 단위
• 7183 — 좁은 포크 어댑터 2개, 절연 PP – PA6, 2개 단위
• 7184 — 후퇴식 슬리브 Ø4mm 적층형 바나나 수 플러그 2개, 2개 단위
• 7185 — Ø4mm 적층형 바나나 수 플러그 2개, SIL 0.40 mm² 케이블, 2개 단위
• 7186 — SMD 테스트 클립 2개, 2A, 2개 단위
• 7187 — 악어 클립 2개, SIL 0.40 mm² 케이블, 2개 단위
• 7188 — 악어 클립 1개와 SMD 테스트 클립 1개, 1A
• 7189 — SMD 클립 2개, 1A

관련 제품

8166에 연결하는⁣ BNC 부품

• Electro-PJP BNC 암 테스트 코드 (7091 ~ 7099)
• Electro-PJP BNC-바나나 어댑터 (7023 ~ 7048, 21125 · 21130)
• Electro-PJP BNC 패널 · 분기 · 연장 · 조립 (7035 · 7039 · 7041 · 7149 · PINC/BNC)
