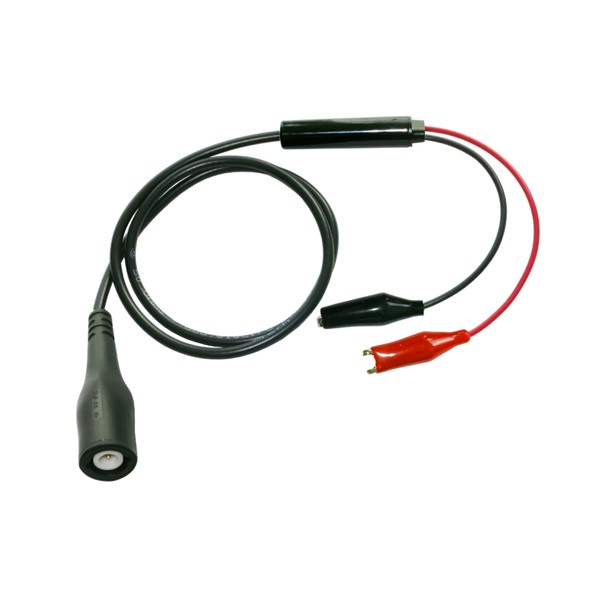

Electro-PJP 8170 BNC 플러그 수컷, w/ 악어클립 2개 -RG58

Electro-PJP 8170 BNC 플러그 수컷, w/ 악어클립 2개 -RG58

MODEL
8170
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

RG58 50Ω 케이블⁣ 악어 클립 코드

Electro-PJP 8170 BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

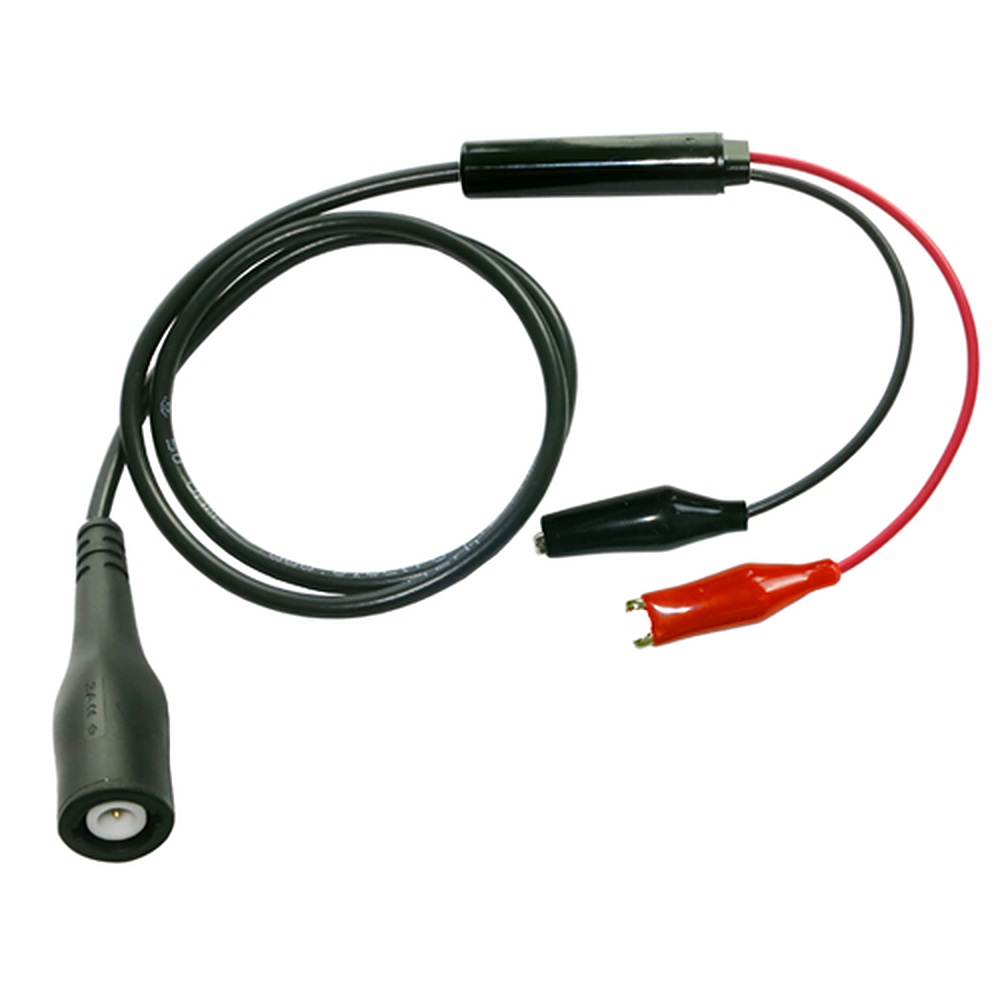

Electro-PJP 8170은 RG58(50Ω) 케이블 한쪽에 BNC 플러그(수), 다른 쪽에 악어 클립 두 개를 단 BNC 수 테스트 코드(BNC Male Test Cord)입니다. 전류 정격은 3A입니다. (주)테솔이 국내에 공식 공급합니다.

50Ω 계측 장비에서 단자나 부품 다리를 집어 신호를 가져옵니다. RG58 케이블의 외경은 Ø5.9mm이고 사용 전압은 ≤30VAC ≤60VDC 이내입니다.

악어 클립 2개

반대쪽 끝단

3A

허용 전류

RG58

50Ω, Ø5.9mm

10개

포장 단위

사양

8170 정격과⁣ 소재 사양

항목사양
품번8170
BNC 커넥터BNC 플러그(수)
반대쪽 끝단악어 클립 2개
케이블RG58(50Ω), 외경 Ø5.9mm
정격 전압≤30VAC ≤60VDC
정격 전류3A
접점(접지 쪽)황동, 니켈 도금
접점(중심 도체)황동, 금도금
절연 소재PP
포장 단위10개

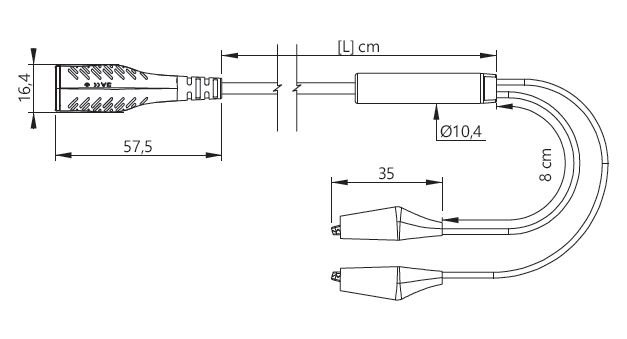

ELECTRO-PJP 8170.0 - BNC 플러그와 악어 클립 분기 케이블 치수도
BNC 플러그와 악어 클립 분기 케이블 치수도

케이블

8170 RG58과⁣ 7170 케이블 선택

8170의 케이블은 RG58(50Ω) 한 가지입니다. 같은 악어 클립 구성에 75Ω 케이블을 원하면 7170을 주문합니다.

같은 계열

8170 외⁣ 같은 계열 코드

  • 7145 — 개방 끝, 50Ω·75Ω 케이블 선택
  • 7160 — Ø4mm 직선형 바나나 수 플러그 2개, 50Ω·75Ω 케이블 선택
  • 7170 — 악어 클립 2개, 50Ω·75Ω 케이블 선택
  • 7175 — Ø4mm 적층형 바나나 수 플러그 2개, 50Ω·75Ω 케이블 선택
  • 7180 — SMD 테스트 클립 2개, 3A, 50Ω·75Ω 케이블 선택
  • 8145 — 개방 끝, RG58(50Ω) 케이블
  • 8150 — BNC 50Ω 수 플러그, RG58(50Ω) 케이블
  • 8160 — Ø4mm 직선형 바나나 수 플러그 2개, RG58(50Ω) 케이블
  • 8166 — Ø4mm 안전형 직선 바나나 수 플러그 2개, RG58(50Ω) 케이블
  • 8175 — Ø4mm 적층형 바나나 수 플러그 2개, RG58(50Ω) 케이블
  • 8176 — Ø4mm 안전형 적층 바나나 수 플러그 2개, RG58(50Ω) 케이블
  • 8180 — SMD 테스트 클립 2개, RG58(50Ω) 케이블
  • 7150-50Ω — BNC 50Ω 수 플러그, 50Ω 케이블, 1000 V CAT II
  • 7150-75Ω — BNC 75Ω 수 플러그, 75Ω 케이블, ≤30VAC ≤60VDC
  • 7166 — Ø4mm 안전형 직선 바나나 수 플러그 2개, 75Ω 케이블
  • 7166IEC — Ø4mm 안전형 직선 바나나 수 플러그 2개, 50Ω 케이블, 1000 V CAT II
  • 7176 — Ø4mm 안전형 적층 바나나 수 플러그 2개, 75Ω 케이블
  • 7176IEC — Ø4mm 안전형 적층 바나나 수 플러그 2개, 50Ω 케이블, 1000 V CAT II
  • 7181 — 개방 끝 케이블 2가닥, 2개 단위
  • 7182 — 좁은 포크 어댑터 2개, 절연 PP, 2개 단위
  • 7183 — 좁은 포크 어댑터 2개, 절연 PP – PA6, 2개 단위
  • 7184 — 후퇴식 슬리브 Ø4mm 적층형 바나나 수 플러그 2개, 2개 단위
  • 7185 — Ø4mm 적층형 바나나 수 플러그 2개, SIL 0.40 mm² 케이블, 2개 단위
  • 7186 — SMD 테스트 클립 2개, 2A, 2개 단위
  • 7187 — 악어 클립 2개, SIL 0.40 mm² 케이블, 2개 단위
  • 7188 — 악어 클립 1개와 SMD 테스트 클립 1개, 1A
  • 7189 — SMD 클립 2개, 1A
