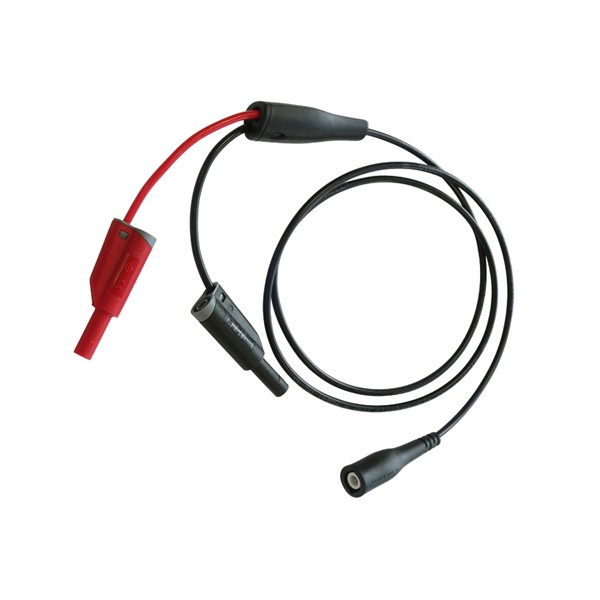

Electro-PJP 7176 BNC 75Ω 플러그 w/ 4mm 스태커블 바나나 플러그 수컷 2개

75Ω BNC 수에 단⁣ 스태커블 안전 플러그

Electro-PJP 7176 BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

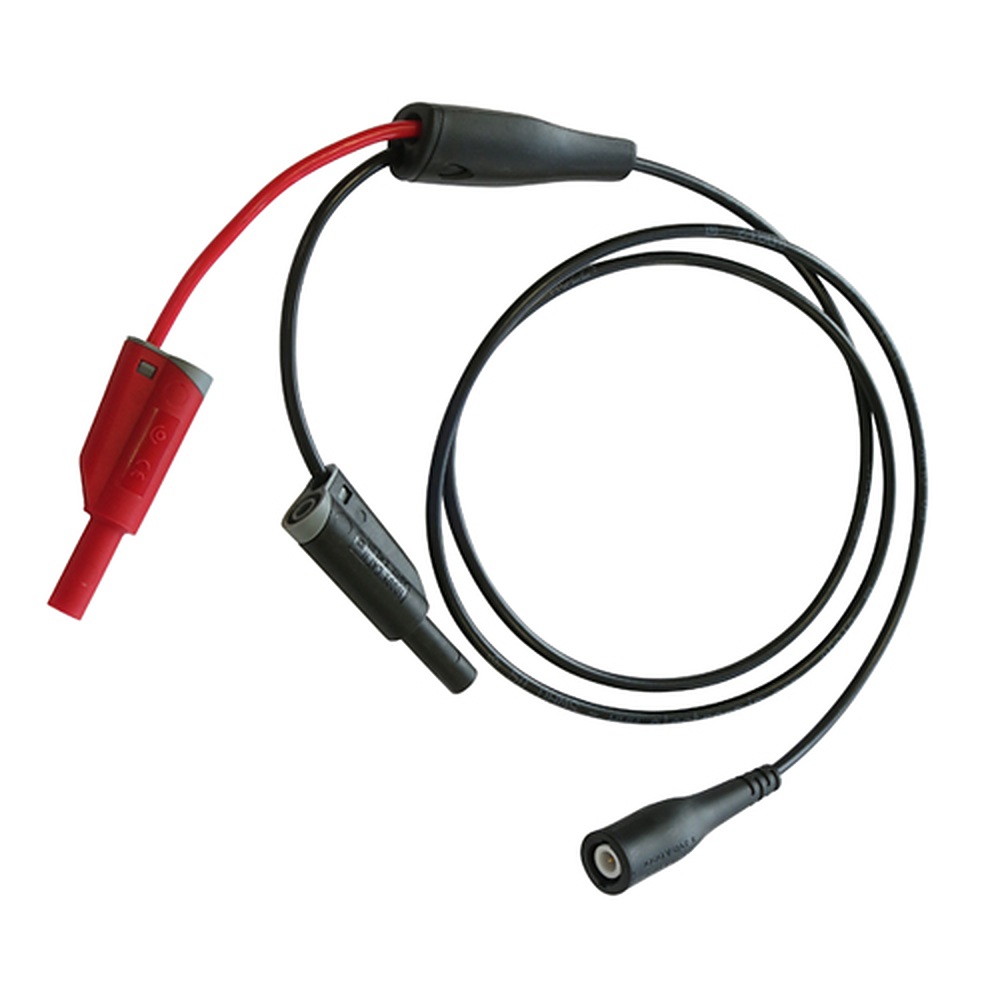

Electro-PJP 7176은 75Ω BNC 수(M) 커넥터의 반대쪽에 Ø4mm 스태커블 안전 바나나 플러그(M) 2개를 단 BNC 수 테스트 코드(BNC Male Test Cord)입니다. 정격 전압은 ≤30VAC ≤60VDC, 정격 전류는 3 A입니다. (주)테솔이 국내에 공식 공급합니다.

포장 수량은 10개입니다. 절연부 소재는 PP이며, 금속부 중 접지 쪽은 니켈 도금 황동, 중심 도체는 금도금 황동입니다.

사양

7176 사양 정리

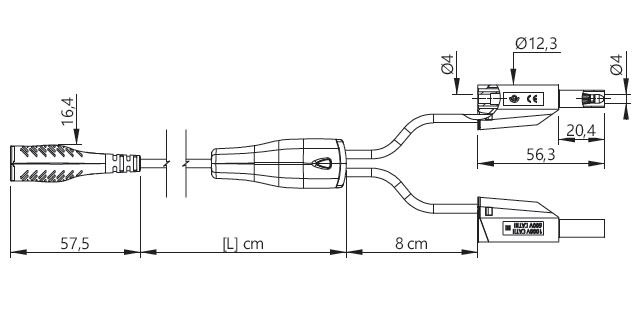

BNC 플러그와 스태커블 바나나 플러그 케이블 치수도

임피던스와 정격

7176의 75Ω 구성과⁣ 정격 전압 범위

7176은 75Ω 구성이며 케이블은 75Ω, Ø3.9mm입니다. 50Ω 구성은 1 000 V CAT II 정격의 7176IEC입니다. 바나나 플러그가 직선형인 75Ω 구성은 7166입니다.

같은 계열

7176을 기준으로 본⁣ BNC 수 코드 27종

• 7145 — 반대쪽 개방형
• 7160 — Ø4mm 직선형 바나나 플러그 2개
• 7170 — 악어 클립 2개
• 7175 — Ø4mm 스태커블 바나나 플러그 2개
• 7180 — SMD 테스트 클립 2개
• 8145 — 반대쪽 개방형, RG58 케이블
• 8150 — BNC 50Ω 수 플러그, RG58 케이블
• 8160 — Ø4mm 직선형 바나나 플러그 2개, RG58 케이블
• 8166 — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, RG58 케이블
• 8170 — 악어 클립 2개, RG58 케이블
• 8175 — Ø4mm 스태커블 바나나 플러그 2개, RG58 케이블
• 8176 — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, RG58 케이블
• 8180 — SMD 테스트 클립 2개, RG58 케이블
• 7150-50Ω — BNC 50Ω 수 플러그, 1 000 V CAT II
• 7150-75Ω — BNC 75Ω 수 플러그
• 7166 — 75Ω, Ø4mm 직선형 안전 바나나 플러그 2개
• 7166IEC — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, 1 000 V CAT II
• 7176IEC — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, 1 000 V CAT II
• 7181 — 개방 케이블 2가닥, 2개 포장
• 7182 — BNC 수 코드, 2개 포장
• 7183 — 좁은 포크형 어댑터 2개
• 7184 — 후퇴식 슬리브가 달린 Ø4mm 스태커블 바나나 플러그 2개
• 7185 — Ø4mm 스태커블 바나나 플러그 2개, 2개 포장
• 7186 — SMD 테스트 클립 2개, 2 A
• 7187 — 악어 클립 2개, 2개 포장
• 7188 — 악어 클립 1개 + SMD 테스트 클립 1개, 1 A
• 7189 — SMD 클립 2개, 1 A
