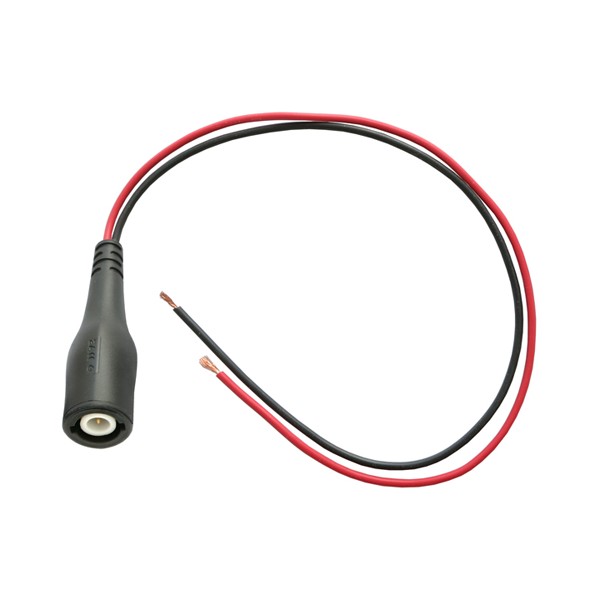

Electro-PJP 7181 BNC 플러그 수컷 w/ 다른쪽 케이블 2개 오픈형

BNC 수에서 갈라진⁣ 개방 케이블 2가닥

Electro-PJP 7181 BNC 수 테스트 코드

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 7181은 BNC 수(M) 커넥터에서 끝이 개방된 케이블 2가닥이 나오는 BNC 수 테스트 코드(BNC Male Test Cord)입니다. 정격은 ≤30VAC ≤60VDC, 3 A입니다. (주)테솔이 국내에 공식 공급합니다.

한 포장은 2개이고 절연부 소재는 PP입니다. 중심 도체는 금도금 황동, 접지 쪽은 니켈 도금 황동으로 구성됩니다.

사양

7181 사양 정리

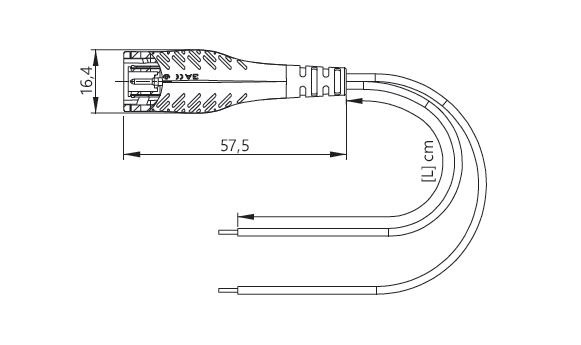

BNC 플러그와 오픈형 분기 케이블의 치수도

끝단 구성

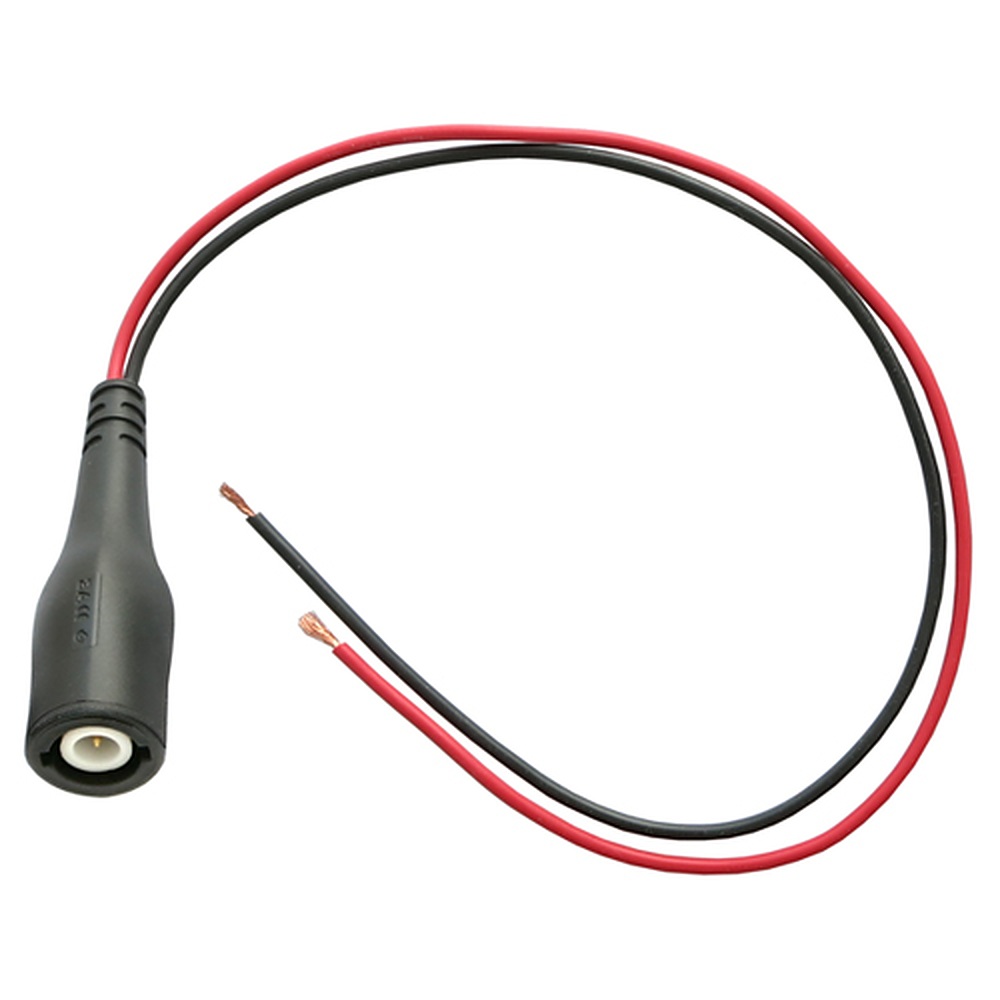

7181의 개방형⁣ 케이블 끝단

끝단 처리 없이 열린 케이블 2가닥입니다. 7183 ~ 7189는 끝단에 포크형 어댑터, 바나나 플러그, 클립 가운데 하나가 달려 있습니다. 반대쪽이 개방형인 구성에는 7145와 8145도 있으며, 7181은 케이블이 2가닥인 구성입니다.

같은 계열

끝단으로 갈리는⁣ 7181 계열 코드 27종

• 7145 — 반대쪽 개방형
• 7160 — Ø4mm 직선형 바나나 플러그 2개
• 7170 — 악어 클립 2개
• 7175 — Ø4mm 스태커블 바나나 플러그 2개
• 7180 — SMD 테스트 클립 2개
• 8145 — 반대쪽 개방형, RG58 케이블
• 8150 — BNC 50Ω 수 플러그, RG58 케이블
• 8160 — Ø4mm 직선형 바나나 플러그 2개, RG58 케이블
• 8166 — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, RG58 케이블
• 8170 — 악어 클립 2개, RG58 케이블
• 8175 — Ø4mm 스태커블 바나나 플러그 2개, RG58 케이블
• 8176 — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, RG58 케이블
• 8180 — SMD 테스트 클립 2개, RG58 케이블
• 7150-50Ω — BNC 50Ω 수 플러그, 1 000 V CAT II
• 7150-75Ω — BNC 75Ω 수 플러그
• 7166 — 75Ω, Ø4mm 직선형 안전 바나나 플러그 2개
• 7166IEC — 50Ω, Ø4mm 직선형 안전 바나나 플러그 2개, 1 000 V CAT II
• 7176 — 75Ω, Ø4mm 스태커블 안전 바나나 플러그 2개
• 7176IEC — 50Ω, Ø4mm 스태커블 안전 바나나 플러그 2개, 1 000 V CAT II
• 7182 — BNC 수 코드, 2개 포장
• 7183 — 좁은 포크형 어댑터 2개
• 7184 — 후퇴식 슬리브가 달린 Ø4mm 스태커블 바나나 플러그 2개
• 7185 — Ø4mm 스태커블 바나나 플러그 2개, 2개 포장
• 7186 — SMD 테스트 클립 2개, 2 A
• 7187 — 악어 클립 2개, 2개 포장
• 7188 — 악어 클립 1개 + SMD 테스트 클립 1개, 1 A
• 7189 — SMD 클립 2개, 1 A
