Electro-PJP 한국 독점 공급 파트너

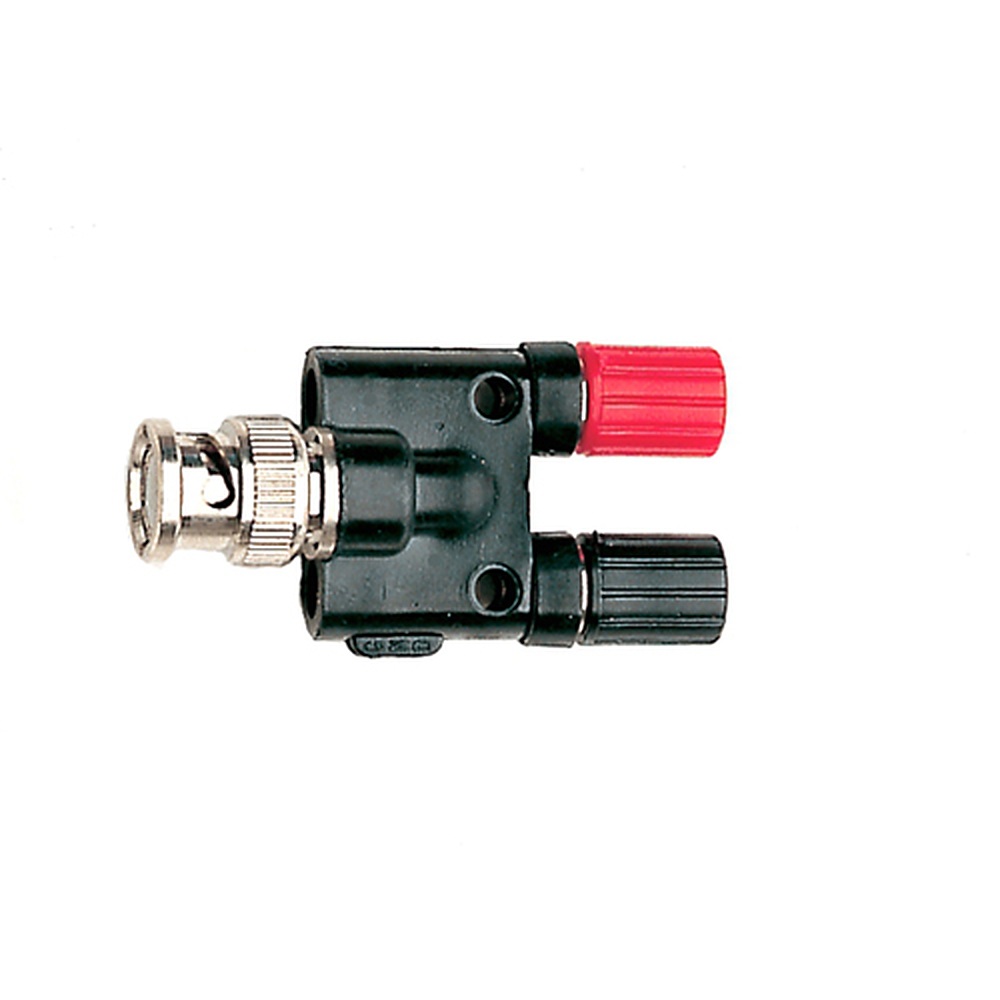

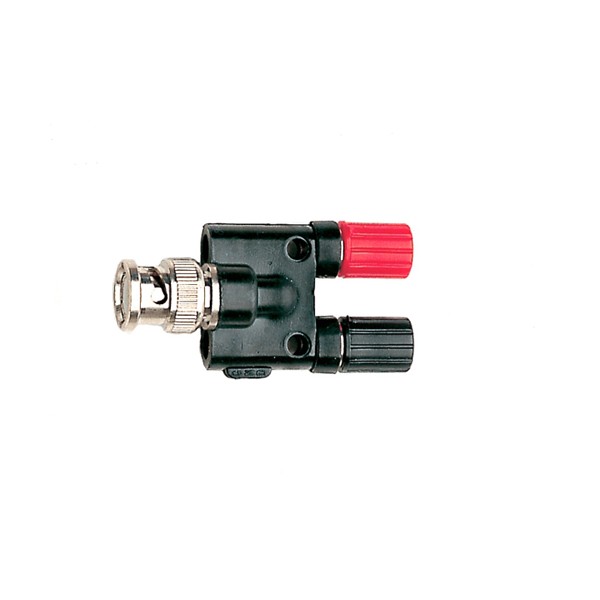

Electro-PJP 7040은 BNC 수(M) 커넥터에 Ø4mm 소켓(F) 2개를 갖추고 횡방향 Ø2mm 접속을 더한 BNC 어댑터(BNC to Banana Adapter)입니다. 정격은 ≤30VAC ≤60VDC, 3 A입니다. (주)테솔이 국내에 공식 공급합니다.
절연부는 PA6와 PA6.6이며 포장은 10개 단위입니다. 이 계열의 BNC 수 모델 가운데 유일하게 CAT 등급이 없는 저전압 회로용입니다.
사양
7040 정격과 접속 구성
| 항목 | 사양 |
|---|---|
| 형번 | 7040 |
| 접속 구성 | BNC 수 / Ø4mm 소켓 2개, 횡방향 Ø2mm 접속 |
| 전압 | ≤30VAC ≤60VDC |
| 정격 전류(A) | 3 A |
| 절연 소재 | PA6 · PA6.6 |
| 금속 | 황동(접지 쪽 Ni 도금 · 중심 Au 도금) |
| 수량(1팩) | 10개 |
횡방향 접속
7040의 횡방향 Ø2mm 접속부
7040은 Ø4mm 소켓 2개와 함께 횡방향 Ø2mm 접속(reprise transversale)을 갖춥니다. 전압 정격이 ≤30VAC ≤60VDC이므로 상용 전원 측정이 아닌 저전압 신호 회로에 맞춰 검토하세요.

같은 계열
7040과 비교할 Ø4mm 소켓 어댑터
- 7023 — BNC 수(절연), Ø2mm 안전 소켓 2개
- 7024 — BNC 수(절연), Ø2mm 안전 플러그 2개
- 7027 — BNC 암, Ø2mm 안전 소켓 2개
- 7028 — BNC 암, Ø2mm 안전 플러그 2개
- 7043-IEC — BNC 수(절연), Ø4mm 안전 소켓 2개, 1000 V CAT II · 600 V CAT III
- 7044 — BNC 수(절연), Ø4mm 안전 플러그 2개
- 7047-IEC — BNC 암, Ø4mm 안전 소켓 2개
- 7048 — BNC 암, Ø4mm 안전 플러그 2개
- 21125 — BNC 암(절연), Ø4mm 플러그 2개, ≤30VAC ≤60VDC
- 21130 — BNC 암(절연), Ø4mm 안전 플러그 2개, 1000 V CAT II
관련 제품
7040과 함께 볼 BNC 연장·분기 부품
- Electro-PJP BNC 암 테스트 코드 (7091 ~ 7099)
- Electro-PJP BNC 수 테스트 코드 (7145 ~ 7189, 8145 ~ 8180)
- Electro-PJP BNC 패널 · 분기 · 연장 · 조립 (7035 · 7039 · 7041 · 7149 · PINC/BNC)
7040은 어떤 BNC 어댑터입니까?
BNC 수 커넥터에 Ø4mm 소켓 2개가 있고 횡방향 Ø2mm 접속이 추가된 어댑터입니다.
7040의 정격은 얼마입니까?
≤30VAC ≤60VDC, 3 A입니다.
7040과 7043-IEC는 무엇이 다릅니까?
7043-IEC는 절연형 안전 소켓 모델로 1000 V CAT II · 600 V CAT III 정격이고 절연부가 PP입니다. 7040은 ≤30VAC ≤60VDC입니다.
FAQ 자주묻는 질문
-
7040은 어떤 BNC 어댑터입니까?
BNC 수 커넥터에 Ø4mm 소켓 2개가 있고 횡방향 Ø2mm 접속이 추가된 어댑터입니다.
-
7040의 정격은 얼마입니까?
≤30VAC ≤60VDC, 3 A입니다.
-
7040과 7043-IEC는 무엇이 다릅니까?
7043-IEC는 절연형 안전 소켓 모델로 1000 V CAT II · 600 V CAT III 정격이고 절연부가 PP입니다. 7040은 ≤30VAC ≤60VDC입니다.
