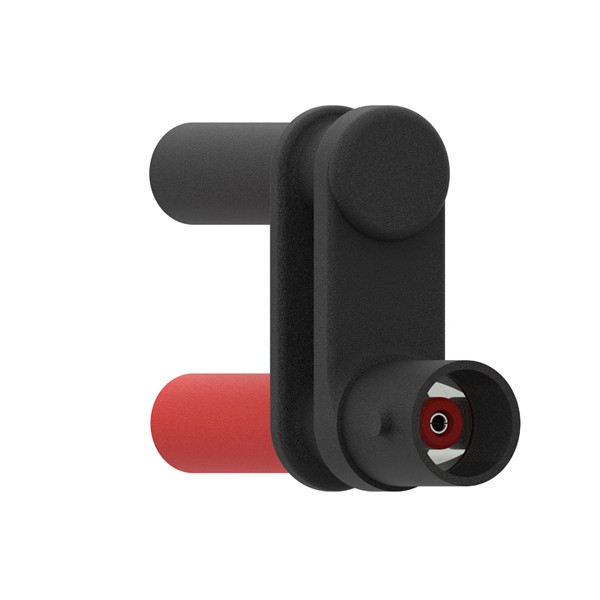

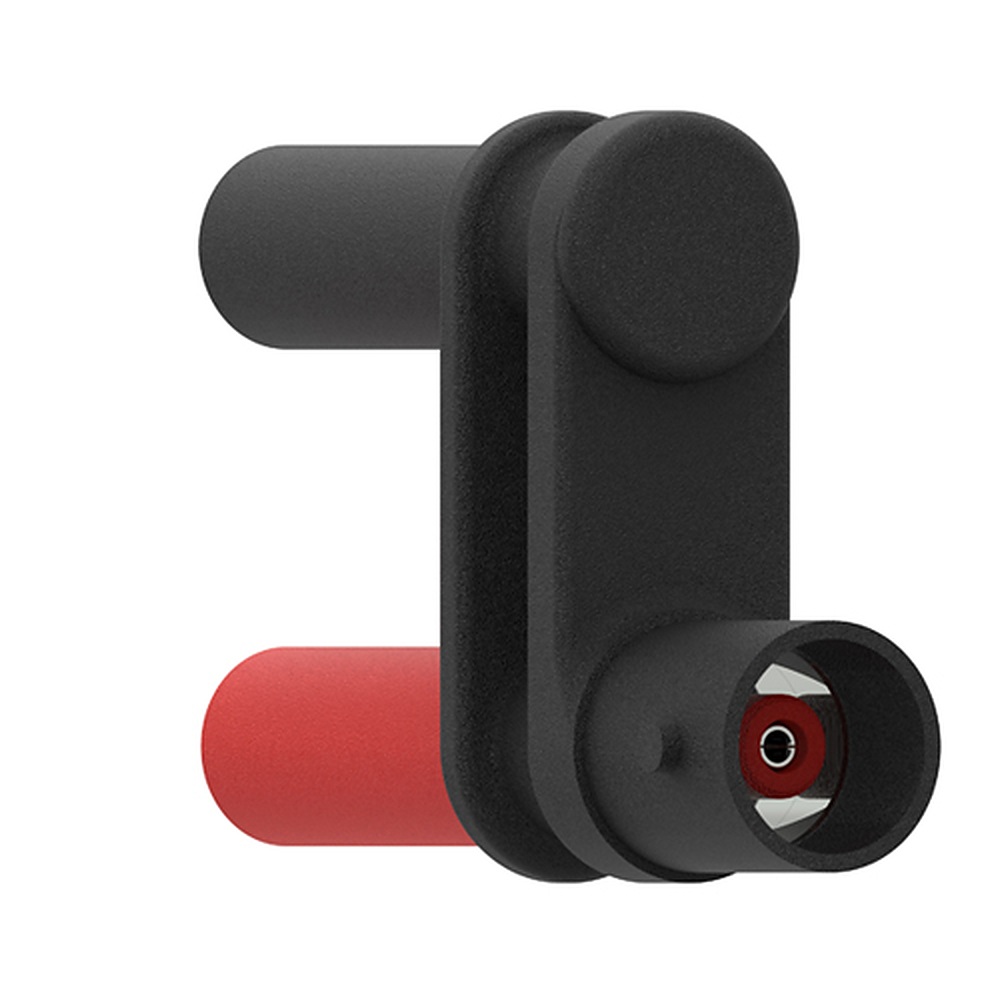

Electro-PJP 21130 BNC 절연 어댑터 암컷, w/ 4mm 플러그 2개

Electro-PJP 21130 BNC 절연 어댑터 암컷, w/ 4mm 플러그 2개

MODEL
21130
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

BNC 입력 계측 장비에
바나나 리드를 꽂는 변환 어댑터

Electro-PJP BNC-바나나 어댑터 7023 ~ 7048

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP BNC-바나나 어댑터(BNC to Banana Adapter) 7023 ~ 7048·21125·21130은 BNC 수·암 커넥터를 Ø2mm 또는 Ø4mm 안전 바나나 플러그·소켓 2개로 바꿔, BNC 입력 계측 장비와 바나나 계열 리드를 직접 연결하는 정격 전류 3A의 변환 어댑터 11종입니다.

접지 쪽 외피는 황동에 니켈 도금, 중심 도체는 황동에 금도금을 입혀 접촉면이 오래 유지됩니다. 21130과 7043-IEC는 1,000 V CAT II 정격이라 높은 전압의 측정 회로에도 사용할 수 있습니다. 포장은 모델별 10개 단위여서 실습실처럼 여러 세트가 필요한 곳에 알맞으며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

11종

BNC 방향과 바나나 크기 조합

3A

전 모델 정격 전류

1,000 V CAT II

21130과 7043-IEC 정격

10개

모델별 포장 단위

특징

방향과 지름을 고르는
11종 변환 어댑터

핵심 특징현장에서 달라지는 점
절연 BNC 수·암 모델외피가 절연된 모델이 있어 바나나 리드 쪽에서 BNC 외피가 인접한 금속에 닿는 사고를 줄입니다.
Ø2mm·Ø4mm 안전 플러그와 소켓리드의 지름과 끝 형태에 맞는 모델을 고르면 변환 부품을 여러 개 겹치지 않고 하나로 연결할 수 있습니다.
횡방향 Ø2mm 접속(7040)Ø4mm 소켓 2개에 더해 횡방향으로 Ø2mm 플러그를 꽂아 두 지름의 리드를 한 어댑터에 받습니다.
1,000 V CAT II 정격21130과 7043-IEC는 높은 전압 정격을 갖춰 상용 전원 계통에 가까운 측정 회로에도 사용할 수 있습니다.
니켈·금도금 접점중심 도체의 금도금이 산화에 따른 접촉 불량을 줄여 반복 착탈에도 신호가 안정적입니다.
10개 단위 포장교육 실습실처럼 같은 어댑터가 여러 세트 필요한 곳에서 낱개로 주문하지 않고 구성할 수 있습니다.

연결 방향

수·암 방향과
플러그·소켓 결정

계측 장비 입력이 BNC 암 단자이면 BNC 수형 어댑터(7023, 7024, 7040, 7043-IEC, 7044)를, 케이블 끝이 BNC 수 커넥터이면 BNC 암형 어댑터(7027, 7028, 7047-IEC, 7048, 21125, 21130)를 고릅니다. 바나나 쪽도 같은 원리로, 리드 끝이 플러그이면 소켓형(7023, 7027, 7040, 7043-IEC, 7047-IEC)이, 리드 끝이 소켓이면 플러그형(7024, 7028, 7044, 7048, 21125, 21130)이 맞물립니다.

오실로스코프 BNC 입력에서 바나나 리드로

오실로스코프 BNC 입력에 BNC 수형 소켓 어댑터를 꽂으면 Ø4mm 바나나 플러그 리드를 그대로 연결할 수 있습니다. 접속하기 전에 어댑터 정격이 측정 회로의 전압과 측정 범주(CAT)보다 낮지 않은지 대조하세요.

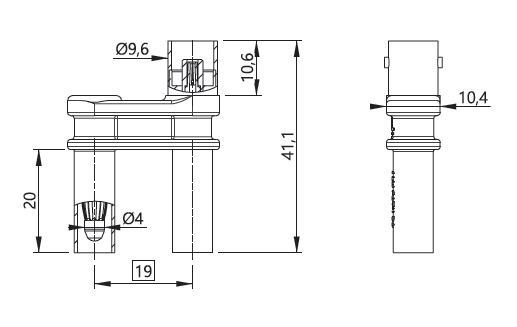

ELECTRO-PJP 21130.0 - BNC 절연 어댑터의 치수도
BNC 절연 어댑터의 치수도

정격 확인

정격 전압과 전류를
회로에 맞추는 법

정격 전압은 모델마다 다릅니다. 7040과 21125는 ≤30VAC ≤60VDC, 21130은 1,000 V CAT II, 7043-IEC는 1,000 V CAT II / 600 V CAT III이며 정격 전류는 모든 모델이 3A입니다. 측정 회로가 전압이 낮은 신호선이라면 소전압 정격 모델로 충분하고, 전원 계통에 가까운 회로는 CAT 등급이 명시된 모델을 선택하세요.

  • 소전압 신호선(≤30VAC ≤60VDC): 7040, 21125
  • CAT 등급이 명시된 안전형: 7023, 7024, 7027, 7028, 7043-IEC, 7044, 7047-IEC, 7048, 21130
  • 전류가 3A를 넘는 회로: 이 계열의 정격 전류를 넘으므로 사용하지 마세요.

사양

BNC-바나나 어댑터
11종 상세 사양

모델BNC바나나 쪽정격 전압정격 전류부품번호절연 소재
7023BNC 수 (절연)Ø2mm 안전 소켓 2개500 V CAT I 150 V CAT III3A7023-IECPA6 – PA6.6
7024BNC 수 (절연)Ø2mm 안전 플러그 2개500 V CAT I 150 V CAT III3A7024-IECPA6 – PA6.6
7027BNC 암Ø2mm 안전 소켓 2개500 V CAT I 150 V CAT III3A7027-IECPA6 – PA6.6
7028BNC 암Ø2mm 안전 플러그 2개500 V CAT I 150 V CAT III3A7028-IECPA6 – PA6.6
7040BNC 수Ø4mm 소켓 2개, 횡방향 Ø2mm 접속≤30VAC ≤60VDC3A7040PA6 – PA6.6
7043-IECBNC 수 (절연)Ø4mm 안전 소켓 2개1000 V CAT II 600 V CAT III3A7043-IECPP
7044BNC 수 (절연)Ø4mm 안전 플러그 2개500 V CAT I 150 V CAT III3A7044-IECPA6 – PA6.6
7047-IECBNC 암Ø4mm 안전 소켓 2개500 V CAT I 150 V CAT III3A7047-IECPA6 – PA6.6
7048BNC 암Ø4mm 안전 플러그 2개500 V CAT I 150 V CAT III3A7048-IECPA6 – PA6.6
21125BNC 암 (절연)Ø4mm 플러그 2개≤30VAC ≤60VDC3A21125PP
21130BNC 암 (절연)Ø4mm 안전 플러그 2개1 000 V CAT II3A21130PP

시리즈 공통 사양

항목사양
정격 전류3A (전 모델)
접지 쪽 금속황동, 니켈 도금
중심 도체 금속황동, 금도금
바나나 쪽 구성Ø2mm 또는 Ø4mm 안전 플러그·소켓 2개
포장 단위10개 (모델별)

활용 분야

BNC와 바나나가
만나는 현장

  • BNC 단자 장비와 바나나 리드 연결 — 오실로스코프와 함수 발생기의 BNC 단자에 바나나 계열 측정 리드를 직접 잇습니다.
  • 교육용 실습 보드 접속 — 바나나 단자 실습 보드와 BNC 장비를 변환 부품 하나로 연결합니다.
  • 측정 라인 단자 변환 — 같은 라인에서 BNC와 바나나 단자를 오가는 구간을 어댑터로 정리합니다.

현장 접속 예

BNC 단자 장비와 바나나 리드가 만나는 자리에는 어댑터를 짧게 끼워 사용합니다. 접속부가 길게 늘어지지 않도록 리드를 장비 가까이에서 정리하세요.

선택 가이드

바나나 쪽 형태로 고르는
BNC 어댑터

이럴 때 (바나나 쪽 조건)권장 모델선택 이유
Ø2mm 안전 소켓이 필요할 때7023 · 70277023은 BNC 수(절연), 7027은 BNC 암 구성입니다.
Ø2mm 안전 플러그가 필요할 때7024 · 70287024는 BNC 수(절연), 7028은 BNC 암 구성입니다.
Ø4mm 소켓이 필요할 때7040 · 7043-IEC · 7047-IEC7040은 횡방향 Ø2mm 접속, 7043-IEC는 1000 V CAT II 600 V CAT III 정격입니다.
Ø4mm 플러그가 필요할 때7044 · 7048 · 21125 · 2113021130은 안전 플러그형 1 000 V CAT II, 21125는 ≤30VAC ≤60VDC입니다.

구성·옵션

BNC-바나나 어댑터의
포장 단위와 접점

  • 포장 단위 — 모델별 10개 구성입니다.
  • 접점 소재 — 접지 쪽은 황동 니켈 도금, 중심 도체는 황동 금도금으로 전 모델이 같습니다.
  • 이어서 필요한 BNC 코드 — 암 커넥터 코드는 7091 ~ 7099, 수 커넥터 코드는 7145 ~ 8180 계열에서 선택합니다.
