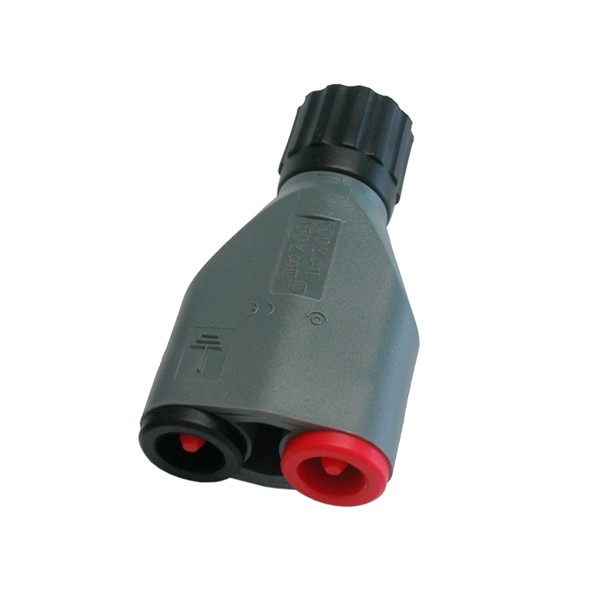

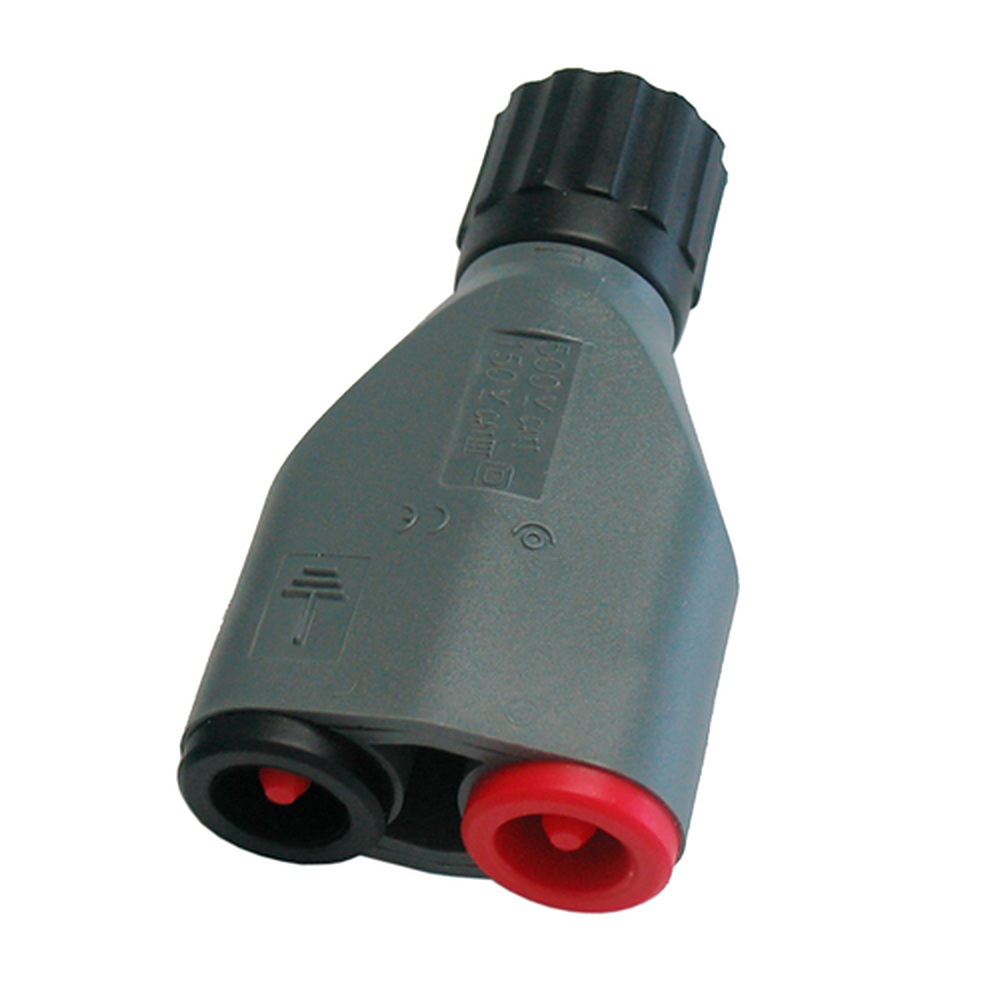

Electro-PJP 7044는 절연 BNC 수(M) 커넥터에 Ø4mm 안전 플러그(M) 2개가 붙은 BNC 어댑터(BNC to Banana Adapter)입니다. 3 A, 500 V CAT I · 150 V CAT III 정격입니다. (주)테솔이 국내에 공식 공급합니다.
10개 단위로 포장되며 절연부는 PA6·PA6.6입니다. 접지 쪽 외피는 니켈 도금, 중심 도체는 금도금 황동입니다.
플러그형 선택
7044가 맞는 소켓 단자 연결
7044의 바나나 쪽은 Ø4mm 안전 플러그이므로 상대 장비나 리드 끝이 소켓(F)일 때 맞물립니다. 상대가 플러그라면 같은 BNC 수 절연형인 7043-IEC를 보세요.
사양
7044 소재와 접점 구성
| 항목 | 사양 |
|---|---|
| 제품명 | 7044 |
| 연결 구성 | BNC 수(절연) / Ø4mm 안전 플러그 2개 |
| 전압 정격 | 500 V CAT I · 150 V CAT III |
| 정격 전류값 | 3 A |
| 절연물 | PA6 · PA6.6 |
| 도체 소재 | 중심 도체 황동 금도금 / 접지 황동 니켈 도금 |
| 1팩 수량 | 10개 |

같은 계열
7044와 나란히 둘 BNC 수 어댑터
- 7023 — BNC 수(절연), Ø2mm 안전 소켓 2개
- 7024 — BNC 수(절연), Ø2mm 안전 플러그 2개
- 7027 — BNC 암, Ø2mm 안전 소켓 2개
- 7028 — BNC 암, Ø2mm 안전 플러그 2개
- 7040 — BNC 수, Ø4mm 소켓 2개와 횡방향 Ø2mm 접속, ≤30VAC ≤60VDC
- 7043-IEC — BNC 수(절연), Ø4mm 안전 소켓 2개, 1000 V CAT II · 600 V CAT III
- 7047-IEC — BNC 암, Ø4mm 안전 소켓 2개
- 7048 — BNC 암, Ø4mm 안전 플러그 2개
- 21125 — BNC 암(절연), Ø4mm 플러그 2개, ≤30VAC ≤60VDC
- 21130 — BNC 암(절연), Ø4mm 안전 플러그 2개, 1000 V CAT II
관련 제품
7044에 이을 수 있는 BNC 코드 계열
- Electro-PJP BNC 암 테스트 코드 (7091 ~ 7099)
- Electro-PJP BNC 수 테스트 코드 (7145 ~ 7189, 8145 ~ 8180)
- Electro-PJP BNC 패널 · 분기 · 연장 · 조립 (7035 · 7039 · 7041 · 7149 · PINC/BNC)
7044의 정격은 얼마입니까?
500 V CAT I · 150 V CAT III, 3 A입니다.
7044의 바나나 쪽 형태는 무엇입니까?
Ø4mm 안전 플러그(M) 2개입니다.
7044와 7048은 어떻게 다릅니까?
7048은 BNC 암 커넥터이고 7044는 BNC 수(절연)입니다. 바나나 쪽 구성은 같습니다.
FAQ 자주묻는 질문
-
7044의 정격은 얼마입니까?
500 V CAT I · 150 V CAT III, 3 A입니다.
-
7044의 바나나 쪽 형태는 무엇입니까?
Ø4mm 안전 플러그(M) 2개입니다.
-
7044와 7048은 어떻게 다릅니까?
7048은 BNC 암 커넥터이고 7044는 BNC 수(절연)입니다. 바나나 쪽 구성은 같습니다.
