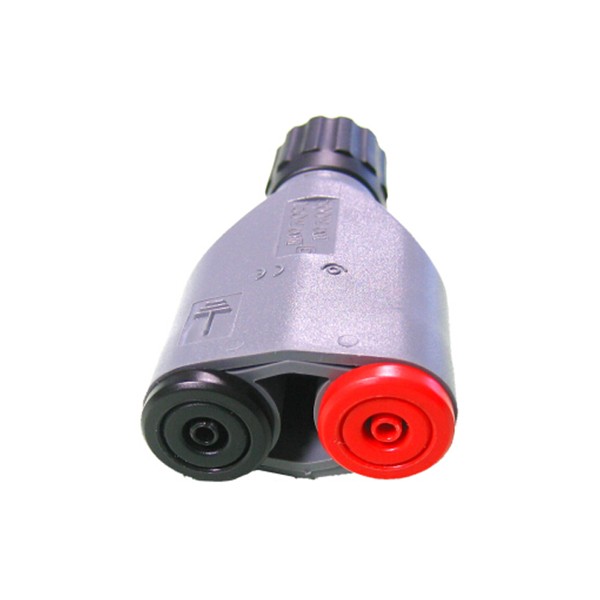

Electro-PJP 7023은 BNC 수(M) 커넥터를 Ø2mm 안전 소켓(F) 2개로 변환하는 절연 BNC 어댑터(BNC to Banana Adapter)입니다. 정격은 500 V CAT I · 150 V CAT III, 3 A입니다. (주)테솔이 국내에 공식 공급합니다.
금속부는 황동 모재에 접지 쪽 니켈 도금, 중심 도체 금도금을 입혔습니다. 포장은 10개입니다.
연결 방향

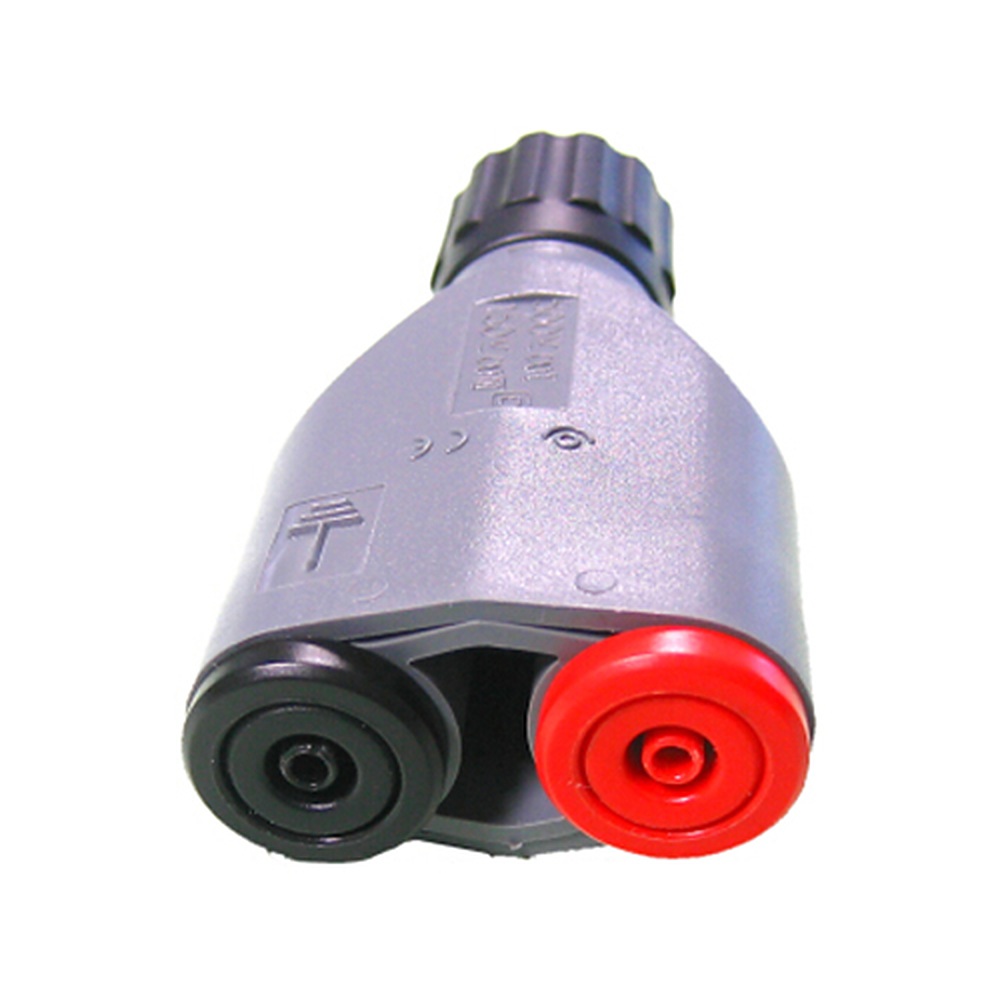

7023의 BNC 수와 Ø2mm 소켓 방향
BNC 수 커넥터는 BNC 암 단자에 꽂는 쪽이고, 바나나 쪽은 소켓(F)이므로 Ø2mm 안전 플러그(M) 리드를 꽂습니다. 바나나 쪽이 플러그인 모델은 7024입니다.
사양
7023 정격과 접점 소재
| 항목 | 사양 |
|---|---|
| 품번 | 7023 |
| 구성 | BNC 수(절연) / Ø2mm 안전 소켓 2개 |
| 정격 전압 | 500 V CAT I · 150 V CAT III |
| 정격 전류 | 3 A |
| 절연부 소재 | PA6 · PA6.6 |
| 금속부 소재 | 접지 쪽 황동(니켈 도금), 중심 도체 황동(금도금) |
| 포장 수량 | 10개 |

같은 계열
7023과 조합이 다른 BNC 어댑터 10종
- 7024 — BNC 수(절연), Ø2mm 안전 플러그 2개
- 7027 — BNC 암, Ø2mm 안전 소켓 2개
- 7028 — BNC 암, Ø2mm 안전 플러그 2개
- 7040 — BNC 수, Ø4mm 소켓 2개와 횡방향 Ø2mm 접속, ≤30VAC ≤60VDC
- 7043-IEC — BNC 수(절연), Ø4mm 안전 소켓 2개, 1000 V CAT II · 600 V CAT III
- 7044 — BNC 수(절연), Ø4mm 안전 플러그 2개
- 7047-IEC — BNC 암, Ø4mm 안전 소켓 2개
- 7048 — BNC 암, Ø4mm 안전 플러그 2개
- 21125 — BNC 암(절연), Ø4mm 플러그 2개, ≤30VAC ≤60VDC
- 21130 — BNC 암(절연), Ø4mm 안전 플러그 2개, 1000 V CAT II
관련 제품
7023과 이어 쓰는 BNC 테스트 코드
- Electro-PJP BNC 암 테스트 코드 (7091 ~ 7099)
- Electro-PJP BNC 수 테스트 코드 (7145 ~ 7189, 8145 ~ 8180)
- Electro-PJP BNC 패널 · 분기 · 연장 · 조립 (7035 · 7039 · 7041 · 7149 · PINC/BNC)
7023은 BNC 수입니까, 암입니까?
BNC 수(M) 절연 어댑터입니다. 바나나 쪽은 Ø2mm 안전 소켓 2개입니다.
7023의 정격은 얼마입니까?
500 V CAT I · 150 V CAT III이고 정격 전류는 3 A입니다.
7023의 포장 수량은 몇 개입니까?
10개 단위입니다.
FAQ 자주묻는 질문
-
7023은 BNC 수입니까, 암입니까?
BNC 수(M) 절연 어댑터입니다. 바나나 쪽은 Ø2mm 안전 소켓 2개입니다.
-
7023의 정격은 얼마입니까?
500 V CAT I · 150 V CAT III이고 정격 전류는 3 A입니다.
-
7023의 포장 수량은 몇 개입니까?
10개 단위입니다.
