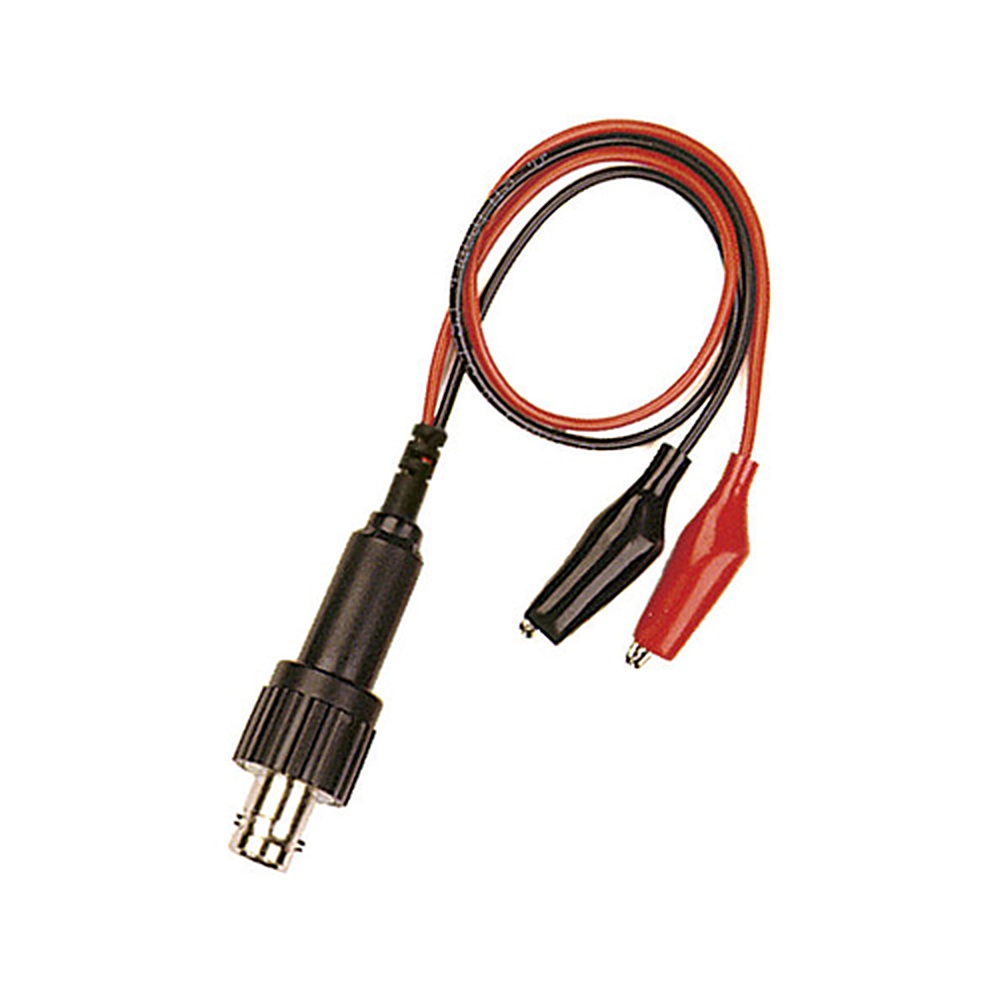

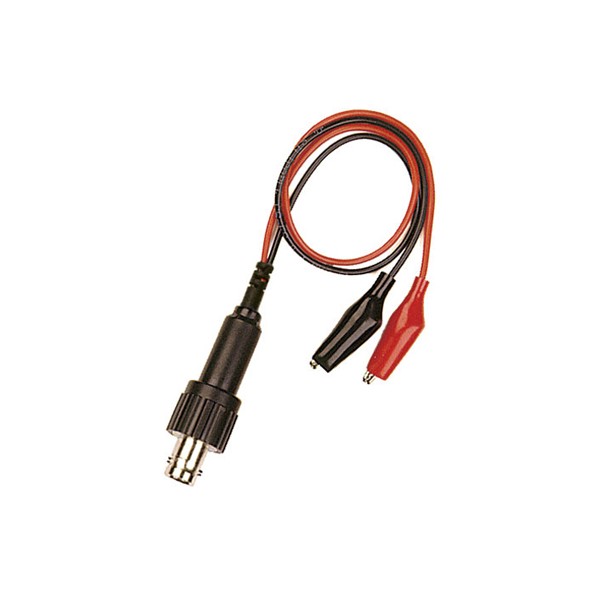

Electro-PJP 7097 BNC 잭 암컷, w/ 악어클립 2개

Electro-PJP 7097 BNC 잭 암컷, w/ 악어클립 2개

MODEL
7097
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

BNC 수 케이블 끝에 달아
측정 대상과 잇는 암 테스트 코드

Electro-PJP BNC 암 테스트 코드 7091 ~ 7099

견적 받기

Electro-PJP 국내 정식 공급 파트너

Electro-PJP BNC 암 테스트 코드(BNC Female Test Cord) 7091 ~ 7099는 BNC 암 커넥터 한쪽에 개방 끝, 악어 클립, SMD 테스트 클립, 바나나 암 플러그, 포크 어댑터 중 하나를 단 ≤30VAC ≤60VDC 정격의 측정 리드 9종입니다. BNC 수 케이블 끝과 측정 대상을 바로 이어 줍니다.

정격 전류는 대부분 3A이고 SMD 클립 모델만 1~2A로 낮아, 끝단 소재에 따라 흘릴 수 있는 전류가 달라집니다. 접지 쪽은 황동 니켈 도금, 중심 도체는 황동 금도금으로 전 모델이 같습니다. 이 제품은 (주)테솔이 국내에 공식 공급합니다.

9종

끝단 구성별 코드

3A

대부분 모델의 정격 전류

1 ~ 3A

SMD 클립 모델은 1~2A

2개

모델별 포장 단위

특징

끝단 5가지로
접속 대상을 나누는 코드

핵심 특징현장에서 달라지는 점
황동 니켈 접지·금도금 중심접지 쪽 니켈 도금과 중심 도체 금도금이 접촉면을 보호해 반복 착탈에서도 신호 연결이 안정적입니다.
바나나 암 플러그(7094·7095)Ø4mm 적층형이라 바나나 플러그 위에 다른 플러그를 다시 쌓아 분기 측정을 구성할 수 있습니다.
후퇴식 슬리브(7094)슬리브가 뒤로 밀리는 구조라 단자 간격이 좁은 곳에서도 플러그를 삽입하기 쉽습니다.
SMD 테스트 클립(7096·7098·7099)표면실장 부품 리드를 클립으로 물어 프로브를 손으로 고정하지 않아도 측정할 수 있습니다.
악어 클립(7097·7098)단자와 부품 다리를 집어 임시 연결을 만들므로 납땜 없이 시험 회로를 구성할 수 있습니다.
개방 끝(7091)케이블 두 가닥의 개방 끝이라 단자대나 보드에 원하는 방식으로 배선을 마감할 수 있습니다.

끝단 선택

끝단 형태로 정하는
접속 대상

기판의 SMD 부품을 직접 잡으려면 SMD 테스트 클립이 달린 7096·7099를, 단자나 부품 다리를 집으려면 악어 클립인 7097을 고르세요. Ø4mm 바나나 소켓에 꽂는 용도는 7094·7095이고, 배선을 직접 마감할 때는 개방 끝인 7091이 맞습니다.

SMD 클립으로 기판 부품 물기

7096과 7099의 SMD 테스트 클립은 표면실장 부품의 리드 폭에 맞춰 물립니다. 클립이 부품에 걸려 있는 동안에는 손이 자유로워 다른 프로브로 두 번째 지점을 동시에 측정할 수 있습니다.

정격 한계

정격 전류와 전압의
적용 한계

모든 모델의 정격 전압은 ≤30VAC ≤60VDC이므로 상용 전원선처럼 높은 전압 회로에는 연결하지 마세요. 전류 정격은 7096이 2A, 7098과 7099가 1A, 나머지 6종이 3A이며, 흘리는 전류는 코드 중 가장 낮은 정격의 끝단에 맞춰 제한합니다.

사양

BNC 암 테스트 코드
9종 상세 사양

모델끝단정격 전압정격 전류부품번호포장 단위절연 소재
7091개방 (케이블 2가닥)≤30VAC ≤60VDC3A70912PP
7092좁은 포크 어댑터 2개≤30VAC ≤60VDC3A70922PP
7093좁은 포크 어댑터 2개≤30VAC ≤60VDC3A70932PP – PA6
7094Ø4mm 바나나 암 플러그 2개, 적층, 후퇴식 슬리브≤30VAC ≤60VDC3A70942PP
7095Ø4mm 바나나 암 플러그 2개, 적층≤30VAC ≤60VDC3A70952PP
7096SMD 테스트 클립 2개≤30VAC ≤60VDC2A70962PP – PA6
7097악어 클립 2개≤30VAC ≤60VDC3A70972PP
7098악어 클립 + SMD 테스트 클립≤30VAC ≤60VDC1A70982PP
7099SMD 클립 2개≤30VAC ≤60VDC1A70992PP – PA6

시리즈 공통 사양

항목사양
커넥터BNC 암 (한쪽)
정격 전압≤30VAC ≤60VDC (전 모델)
코드 길이 [L]25
접지 쪽 금속황동, 니켈 도금
중심 도체 금속황동, 금도금
포장 단위2개 (전 모델)

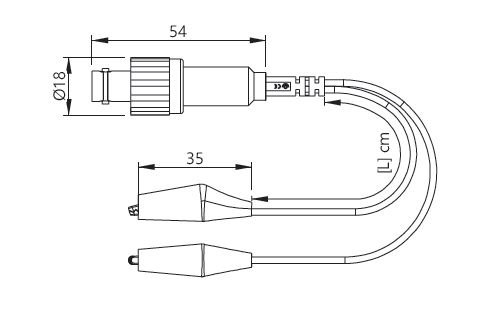

ELECTRO-PJP 7097.0 - BNC 잭과 악어 클립 분기 케이블 치수도
BNC 잭과 악어 클립 분기 케이블 치수도

활용 분야

BNC 계측에
리드를 잇는 현장

  • BNC 계측 장비의 측정 리드 — BNC 수 케이블 끝을 받아 클립이나 바나나 플러그로 측정 대상에 이어 줍니다.
  • 기판 SMD 부품 측정 — SMD 테스트 클립을 부품에 물려 프로브 없이 신호를 BNC 입력으로 가져옵니다.
  • 바나나 계열 단자 연결 — Ø4mm 바나나 소켓이 있는 장비와 BNC 장비를 잇습니다.

사용 후 코드 보관

측정이 끝나면 코드를 둥글게 말고 끝단을 보호한 상태로 보관하세요. 피복과 플러그가 꺾이지 않아야 다음 측정에서도 접촉이 안정적입니다.

선택 가이드

접속 대상으로 고르는
BNC 암 테스트 코드

이럴 때 (접속 대상)권장 모델선택 이유
기판의 SMD 부품을 잡을 때7096 · 7099SMD 테스트 클립 2개이며 정격 전류는 7096이 2A, 7099가 1A입니다.
단자나 부품 다리를 집을 때7097악어 클립 2개에 정격 전류 3A로 전류 여유가 가장 큽니다.
Ø4mm 바나나 소켓에 꽂을 때7094 · 7095적층형 바나나 암 플러그이며, 7094는 후퇴식 슬리브가 더해져 좁은 단자에도 꽂기 쉽습니다.
배선을 직접 마감할 때7091케이블 두 가닥 개방 끝으로 단자대 배선에 맞춥니다.
악어 클립과 SMD 클립을 섞을 때7098악어 클립과 SMD 클립을 한 코드에 함께 갖추며 정격 전류는 1A입니다.

구성·옵션

BNC 암 코드의
포장 단위와 접점

  • 포장 단위 — 전 모델 2개 구성이며 코드 길이는 [L] 25입니다.
  • 접점 소재 — 접지 쪽은 황동 니켈 도금, 중심 도체는 황동 금도금입니다.
  • 이어서 필요한 코드 — BNC 수 커넥터 코드는 7145 ~ 7189와 8145 ~ 8180 계열에서 선택합니다.
