Fluke Networks CertiFiber Pro Optical Loss 테스트 세트

MODEL: CFP2-100-Q / CFP-100-QI / CFP-Q-ADD
브랜드: FLUKE NETWORKS

제품문의 구매하기

링크가 많은 광 배선 손실을
빠르게 검수하는 테스트 세트

Fluke Networks CertiFiber Pro 광손실 테스트 세트

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks CertiFiber Pro는 Quad 모듈 하나로 멀티모드와 싱글모드 손실을 시험하는 Versiv 광손실 테스트 세트(OLTS)입니다. 두 섬유를 두 파장으로 3초 안에 시험하고 거리 측정과 손실 버짓 계산도 함께 처리합니다.

850, 1300, 1310, 1550 nm 네 파장을 지원하며, 길이는 멀티모드 최대 12 km, 싱글모드 최대 130 km까지 읽습니다. 650 nm 내장 가시광 결함 위치 표시기로 기본 점검과 극성 확인도 할 수 있습니다. Encircled Flux 발광 조건을 갖춘 이 OLTS는 (주)테솔이 국내에 공식 공급합니다.

3초

두 섬유 · 두 파장 AutoTest

130 km

싱글모드 최대 길이

12 km

멀티모드 최대 길이

650 nm

내장 가시광 결함 위치 표시기

특징

CertiFiber Pro로 줄이는
광 링크 손실 시험 시간

핵심 특징	현장에서 달라지는 점
3초 AutoTest	두 섬유를 두 파장으로 3초 안에 시험하므로 링크 수가 많은 광 배선의 검수 일정이 줄어듭니다.
거리와 손실 버짓	거리 측정과 손실 버짓 계산을 함께 처리하므로 링크마다 따로 계산표를 만들지 않아도 됩니다.
Encircled Flux	TIA-526-14-B와 IEC 61280-4-1 요건에 맞는 발광 조건이어서 멀티모드 손실 값을 기준에 맞게 얻을 수 있습니다.
양면 단면 검사	본체 2대로 링크 양끝 광커넥터 단면을 검사해, 손실 원인이 오염인지 먼저 가려낼 수 있습니다.
자동 합격·불합격	업계 표준이나 사용자 기준으로 판정하므로 재작업 여부를 현장에서 바로 정할 수 있습니다.
참조 설정 마법사	테스트 참조 코드를 검증해 부정적 손실 오류를 줄입니다.
교환 어댑터	SC, ST, LC, FC 커넥터용 전력 미터 어댑터를 바꿔 끼워 커넥터가 달라도 같은 본체로 시험합니다.
LinkWare Live	내장 Wi-Fi로 결과를 올리고 작업 진행 상황을 확인할 수 있습니다.

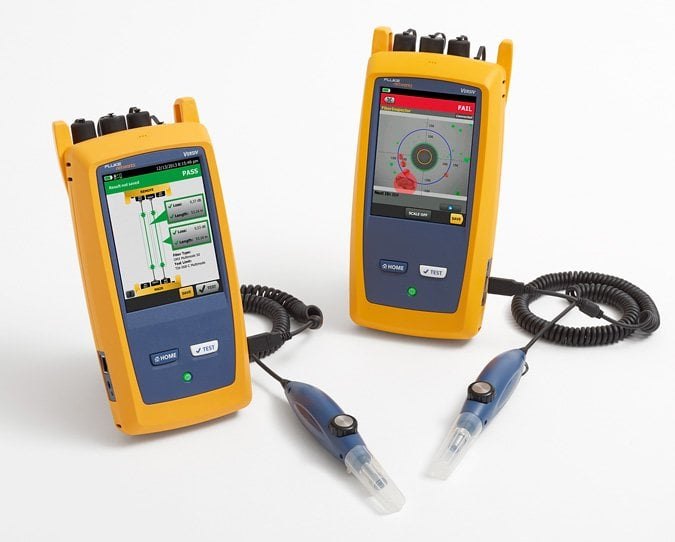

광 손실 시험기 본체 2대와 검사 프로브

손실 시험

참조 설정부터
합격 판정까지

손실 시험은 테스트 참조 코드(TRC)로 기준을 잡는 참조 설정에서 시작합니다. 참조 설정 마법사가 코드 상태를 검증해 부정적 손실 오류를 줄이고, Smart Remote 모드에서는 두 섬유를 두 파장으로 3초 미만에 시험해 결과와 판정을 함께 표시합니다.

손실 결과와 합격 판정

시험이 끝나면 링크 손실과 거리가 함께 표시되고, 선택한 표준이나 사용자 기준과 비교한 합격·불합격이 기록됩니다. 결과는 LinkWare PC로 정리하며, OptiFiber Pro OTDR과 함께 사용하면 Tier 1·Tier 2 시험을 하나의 보고서로 묶을 수 있습니다.

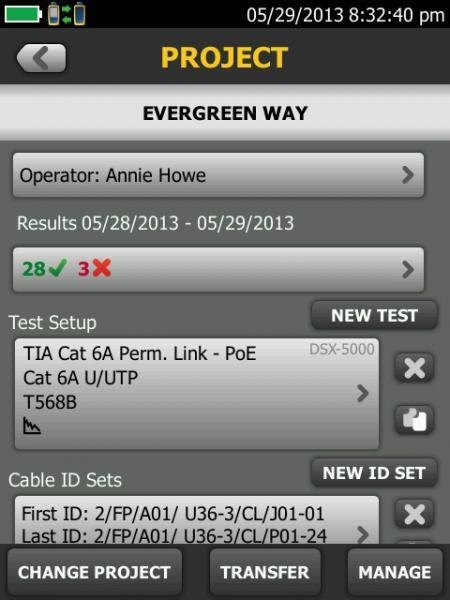

케이블 분석기의 프로젝트 설정 화면

단면 검사

IEC 61300-3-35 기준
양끝 커넥터 단면 검사

본체 2대를 사용하면 링크 양끝의 광커넥터 단면을 IEC 61300-3-35 기준으로 검사할 수 있어, 손실 값이 나쁠 때 청소와 재검사를 같은 자리에서 이어 갈 수 있습니다. 내장 가시광 결함 위치 표시기는 650 nm 광으로 기본 점검과 극성 확인에 사용합니다.

파워미터 어댑터 — SC, ST, LC, FC를 교환해 사용합니다.
관리 소프트웨어 — LinkWare PC와 ProjX 프로젝트 관리를 지원합니다.
동작 온도 — –10 to 45 °C입니다.

사용 방법

CertiFiber Pro 결과를
LinkWare PC로 가져오는 방법

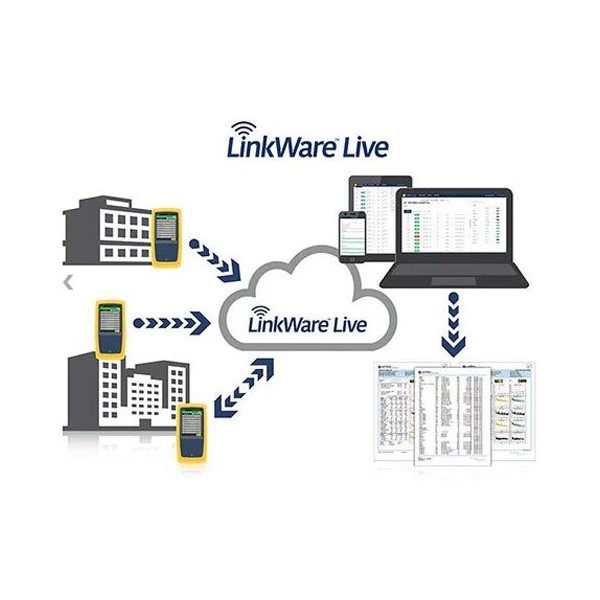

CertiFiber Pro 결과는 PC의 LinkWare PC로 가져와 보고서로 만듭니다. USB 케이블, USB 플래시 드라이브, 같은 네트워크의 IP 연결, LinkWare Live 클라우드 가운데 현장에 맞는 방법을 고를 수 있습니다.

소프트웨어·도구	하는 일
LinkWare PC	결과 가져오기, 그래픽·텍스트·요약 보고서, PDF 출력
LinkWare Live	Versiv에서 동기화한 결과를 클라우드에서 관리
ProjX (본체)	작업별 프로젝트 관리

처음 연결하는 순서

순서	할 일
1	관리자 권한으로 Windows PC에 LinkWare PC를 설치합니다.
2	USB Type A–Micro B 데이터 케이블로 PC와 Versiv 본체의 Micro B 포트를 연결하세요.
3	LinkWare PC에서 Import Connected Tester를 누르면 저장된 결과를 가져옵니다.
4	USB 메모리를 쓸 때는 본체의 TRANSFER에서 화면 머리글이 RESULTS인지 확인하고 결과를 내보낸 뒤, LinkWare PC의 File > Import From > USB로 가져오세요.
5	클라우드를 쓸 때는 본체의 TOOLS > Sign In으로 로그인하고 홈 화면의 SYNC를 누른 뒤, LinkWare PC의 Import From LinkWare Live로 가져옵니다.

Versiv 측면의 큰 Type A 포트는 USB 플래시 드라이브와 USB Wi-Fi 어댑터용이므로 PC 케이블은 Micro B 포트에 연결하세요. USB 메모리는 FAT32, 64GB 이하여야 인식합니다.

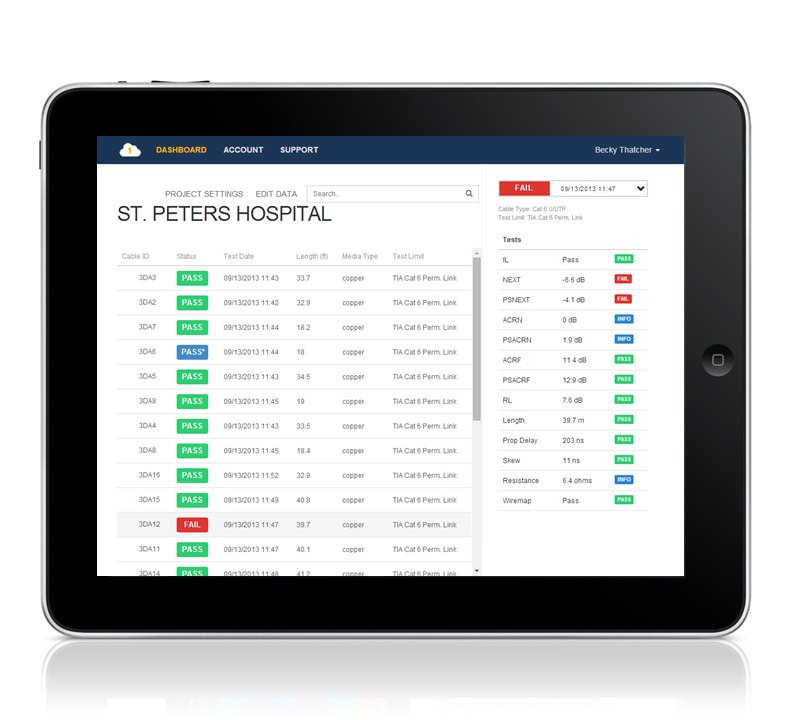

태블릿에서 확인하는 클라우드 시험 결과 목록 화면

사양

CertiFiber Pro 구성 비교와
공통 사양

항목	CFP2-100-Q	CFP-100-QI	CFP-Q-ADD
구분	Quad 기본 구성	양면 검사 포함 구성	추가 모듈 키트
구성	Versiv 메인프레임과 리모트 · CertiFiber Pro Quad OLTS 모듈 2개 · SC/LC EF 준수 MM TRC 키트 50 µm · SC/LC SM TRC 키트 · TRC 케이스 · LC/LC 심플렉스 어댑터 2개 · USB 케이블 · AC 충전기 2개	CFP2-100-Q 구성 + FI-1000-KIT 광단면 현미경 · 본체 2대로 양면 검사	CertiFiber Pro Quad OLTS 모듈 2개 · SC/LC MM TRC 키트 50 µm · SC/LC SM TRC 키트 (추가 구성용)

시리즈 공통 사양

항목	사양
시험 속도	두 섬유를 두 파장으로 3초 미만 (Smart Remote 모드)
파장	850 · 1300 · 1310 · 1550 nm (Quad 모듈)
파워미터 범위	0 to –65 dBm (850 nm) · 0 to –70 dBm (그 외 파장)
파워 측정 불확도	<±5 % ±32 pW · 직선성 <±0.1 dB
길이 측정	멀티모드 최대 12 km · ±1.5 m ±1 % · 싱글모드 최대 130 km
발광 조건	Encircled Flux · TIA-526-14-B, ISO/IEC 14763-3, IEC 61280-4-1
동작 온도	–10 to 45 °C
광 단면 검사	IEC 61300-3-35 양면 인증
파워미터 어댑터	SC · ST · LC · FC
관리 소프트웨어	LinkWare PC · ProjX 프로젝트 관리
연결	LinkWare Live · 내장 Wi-Fi

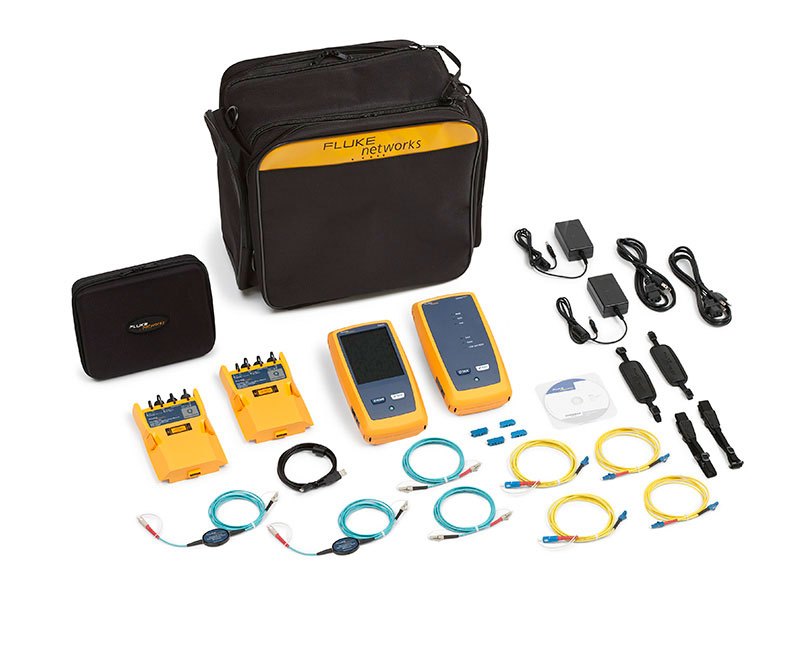

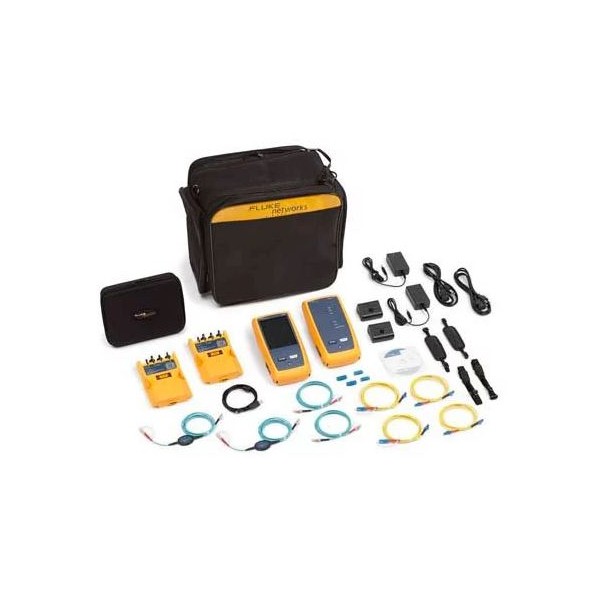

시험기 본체와 광 케이블, 어댑터, 가방 등 구성품

활용 분야

광손실 테스트 세트가
필요한 광 배선 현장

데이터센터 광 링크 인증 — 두 파장으로 광 링크 손실을 한 번에 시험합니다.
광 케이블 설치 검수 — 거리와 손실 버짓을 함께 계산합니다.
단일 링크 점검 — 링크 하나만 두 파장으로 측정해 손실을 확인합니다.
Tier 1·Tier 2 보고 — OptiFiber Pro OTDR 결과와 한 보고서로 묶습니다.
광 커넥터 청결 점검 — 양끝 단면을 검사해 오염과 파임을 확인합니다.

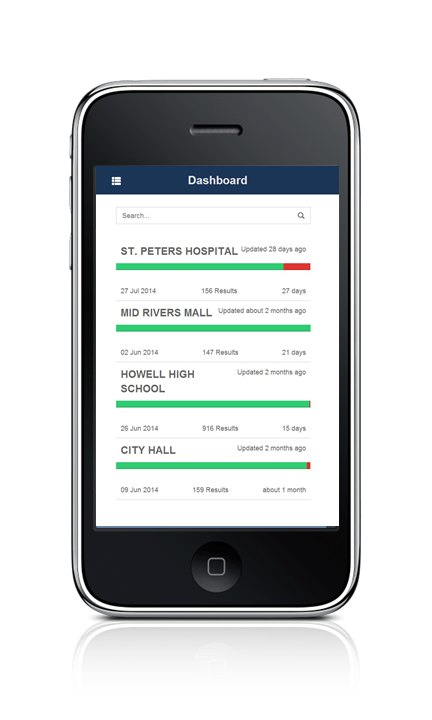

스마트폰에서 확인하는 시험 결과 대시보드 화면

선택 가이드

시험 범위에 맞는
CertiFiber Pro 구성 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
광 손실만 시험할 때	CFP2-100-Q	Quad OLTS 모듈 2개와 TRC 키트를 갖춘 기본 구성입니다.
양 끝 광커넥터 단면까지 볼 때	CFP-100-QI	FI-1000-KIT 단면 현미경이 더해져 본체 2대로 양끝 단면을 검사합니다.
본체 세트를 늘릴 때	CFP-Q-ADD	추가 모듈 키트로 모듈 2개와 TRC 키트를 구성합니다.
구리 인증까지 함께 할 때	DSX2-5000QI · DSX2-8000QI	CertiFiber Quad 모듈이 포함된 구리 인증 구성이어서 구리와 광을 한 장비로 인증합니다.

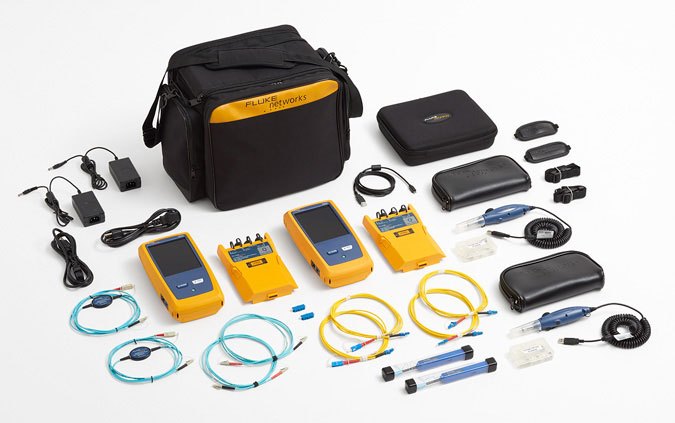

시험기 본체와 광 케이블, 검사 프로브 등 전체 구성품

구성·옵션

CertiFiber Pro 구성품과
추가 모듈

품번	구성
CFP2-100-Q	Versiv 메인프레임과 리모트 · CertiFiber Pro Quad OLTS 모듈 2개 · SC/LC EF 준수 MM TRC 키트 50 µm · SC/LC SM TRC 키트 · TRC 케이스 · LC/LC 심플렉스 어댑터 2개 · USB 케이블 · AC 충전기 2개
CFP-100-QI	CFP2-100-Q 구성 + FI-1000-KIT 광단면 현미경 · 본체 2대로 양면 검사
CFP-Q-ADD	CertiFiber Pro Quad OLTS 모듈 2개 · SC/LC MM TRC 키트 50 µm · SC/LC SM TRC 키트 (추가 구성용)

CertiFiber Pro와 함께 보는
광·구리 시험 장비

CertiFiber Pro는 Encircled Flux를 지원합니까?
네, TIA-526-14-B와 IEC 61280-4-1 Encircled Flux 요건에 맞는 발광 조건입니다.
CertiFiber Pro를 OTDR과 함께 사용할 수 있습니까?
네, OptiFiber Pro OTDR과 함께 사용하면 Tier 1·Tier 2 시험을 하나로 합쳐 보고할 수 있습니다.
광손실 시험 결과는 어떻게 관리합니까?
LinkWare PC로 보고서를 만들고, LinkWare Live로 작업 진행을 관리합니다.
싱글모드와 멀티모드를 모두 시험할 수 있습니까?
네, Quad 모듈 하나로 두 방식의 손실을 모두 시험합니다.
광 커넥터 단면도 검사할 수 있습니까?
네, 본체 2대를 사용하면 양끝 단면을 IEC 61300-3-35 기준으로 인증합니다.
