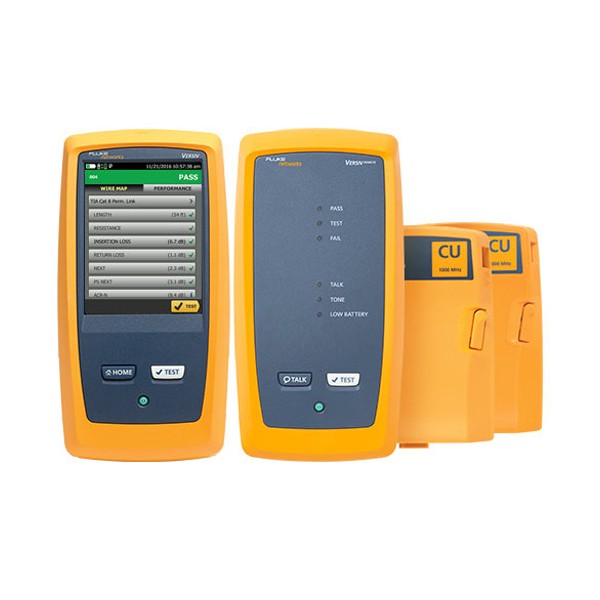

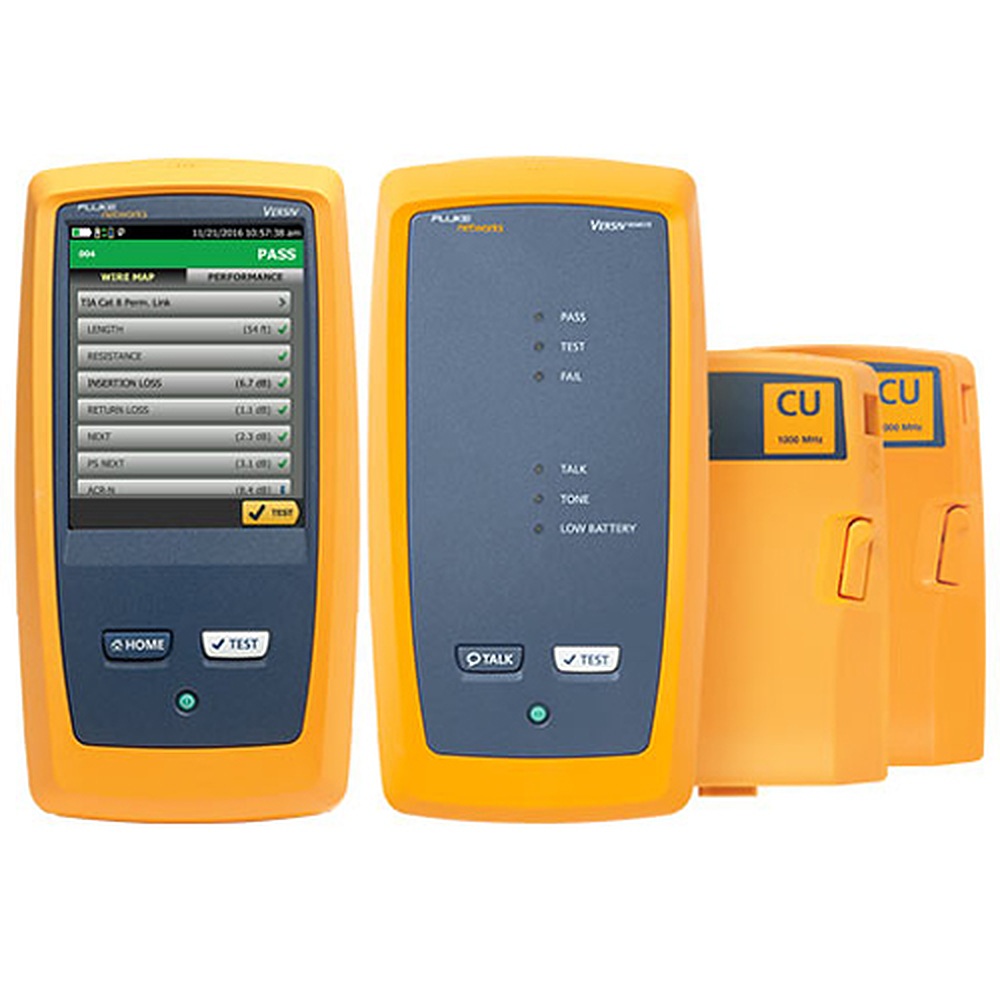

Fluke Networks DSX 케이블 분석기 (Cat6A)

MODEL: DSX2-5000 / DSX2-5000QI / DSX2-5-IE-K1
브랜드: FLUKE NETWORKS

제품문의 구매하기

Cat 6A 링크를 10초에
양방향 인증하는 케이블 분석기

Fluke Networks DSX2-5000 Cat 6A 케이블 분석기

견적 받기

Fluke Networks 국내 공식 대리점

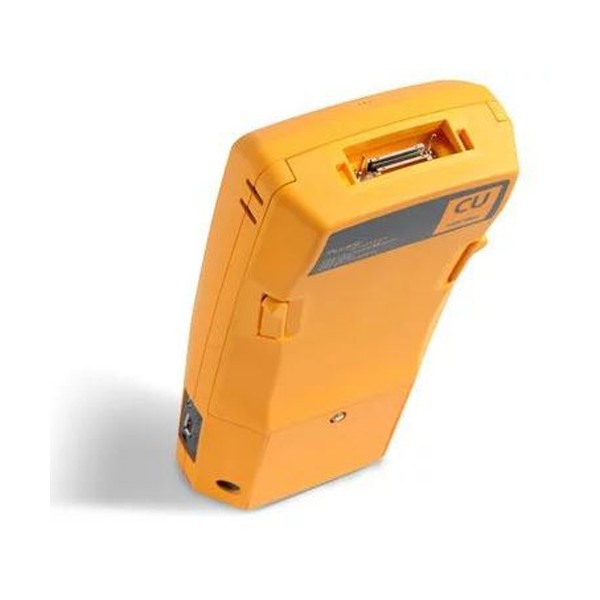

Fluke Networks DSX2-5000은 Cat 5e·6·6A와 Class FA 배선을 1000 MHz까지 시험하는 Versiv 구리 케이블 인증 모듈(DSX CableAnalyzer)입니다. DSX2-5000QI와 산업용 이더넷 키트 DSX2-5-IE-K1 구성도 있습니다.

Cat 6A/Class EA 양방향 오토테스트는 10초, HDTDX·HDTDR 진단은 약 3초면 끝납니다. Cat 6A 그래프를 포함해 약 12,000개 결과를 저장하므로 하루 인증 물량을 소화할 수 있습니다. 정확도 Level V(1 GHz)를 갖춘 이 구리 인증 장비는 (주)테솔이 국내에 공식 공급합니다.

10초

Cat 6A/Class EA 양방향 오토테스트

1000 MHz

Class FA 배선까지 시험

3초

HDTDX · HDTDR 진단

12,000개

Cat 6A 결과 저장 (그래프 포함 약)

특징

DSX2-5000의 인증 속도와
결함 진단

핵심 특징	현장에서 달라지는 점
10초 양방향 인증	Cat 6A/Class EA 양방향 오토테스트를 10초에 마치므로 링크 수가 많은 공사에서도 하루에 인증할 수 있는 링크 수가 늘어납니다.
Class FA 1000 MHz	Cat 5e, 6, 6A와 Class FA 배선을 1000 MHz까지 시험해 현재 설계 등급 전반에 한 장비로 대응합니다.
빠른 진단	HDTDX·HDTDR 진단이 약 3초에 끝나 불량 링크의 결함 위치를 바로 알 수 있습니다.
차폐 무결성	차폐 결함까지의 거리를 그래프로 보여 주어 차폐 케이블의 접지 불량 위치를 좁힙니다.
TCL·ELTCTL 측정	노이즈 여유를 판단하는 TCL과 ELTCTL을 측정해 간섭에 취약한 링크를 찾습니다.
MPTL 인증	패치 코드 어댑터와 영구 링크 어댑터를 조합해 시험하므로 포인트 투 포인트 링크도 인증할 수 있습니다.
Taptive 터치와 ProjX	정전식 화면에서 케이블 유형과 표준을 고르고, 작업별 진행률을 0–100 %로 관리할 수 있습니다.

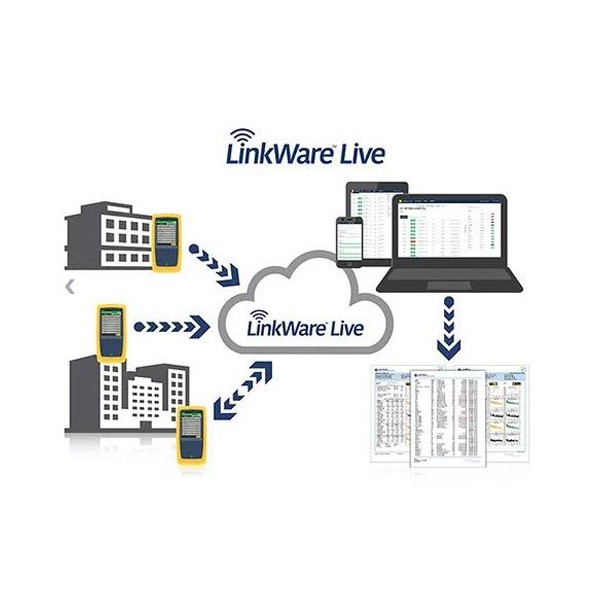

LinkWare Live	내장 Wi-Fi로 결과를 올려 작업 진행을 원격에서 확인할 수 있습니다.

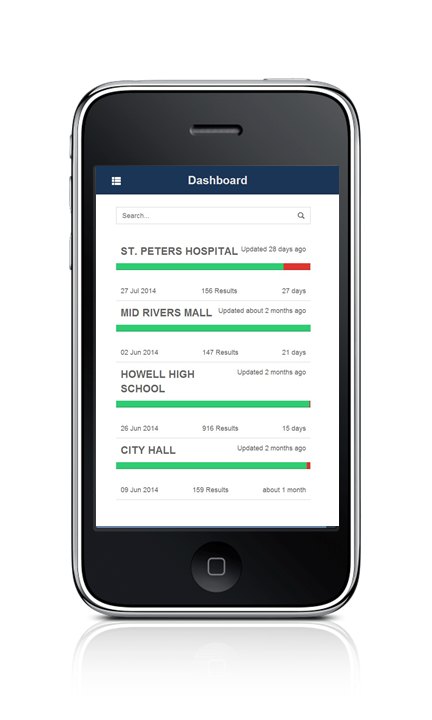

스마트폰에서 확인하는 시험 결과 대시보드 화면

인증 속도

12,000개 결과 저장과
하루 인증 물량

Cat 6A 그래프를 포함해 약 12,000개 결과를 저장하므로, 대형 공사에서도 하루 동안 결과를 중간에 내려받지 않아도 됩니다. 배터리는 리튬이온 7.2 V로 전형적으로 8시간 사용하며, 정전식 5.7 in 터치스크린에서 설정과 결과 확인을 함께 합니다.

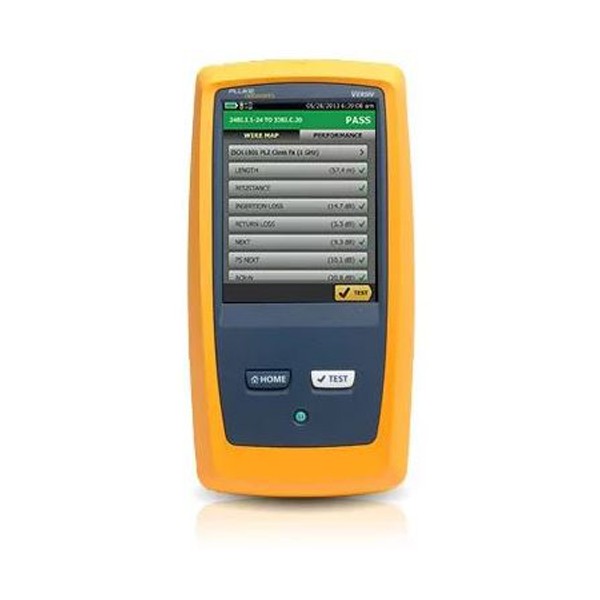

링크 결과와 진단 그래프

불량 링크는 크로스톡과 반환 손실 결함을 그래프로 보여 주고, HDTDX·HDTDR 진단으로 결함 위치를 알려 줍니다. 결과는 LinkWare PC에서 분석해 전문 테스트 보고서로 만들 수 있습니다.

구성 선택

QI 광 시험 구성과
산업용 이더넷 키트

DSX2-5000QI는 CertiFiber Quad OLTS 모듈 2개와 USB 비디오 검사 프로브가 더해져 구리와 광 링크를 한 번에 점검합니다. 산업 현장에는 DSX2-5-IE-K1이 맞으며, RJ-45, M12-D, M12-X 어댑터로 단일 페어부터 Cat 6A까지 시험합니다.

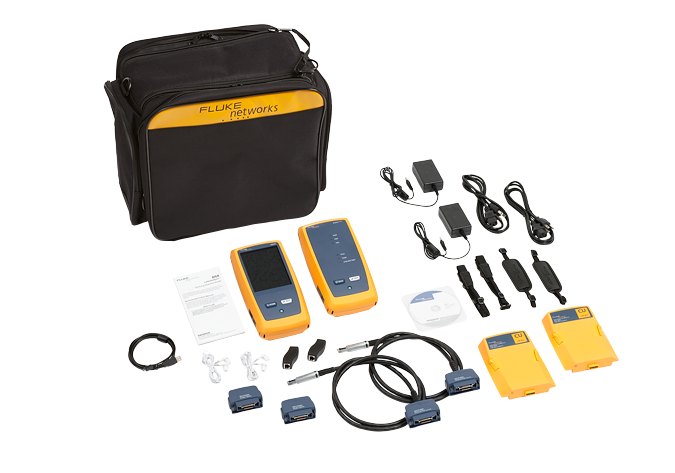

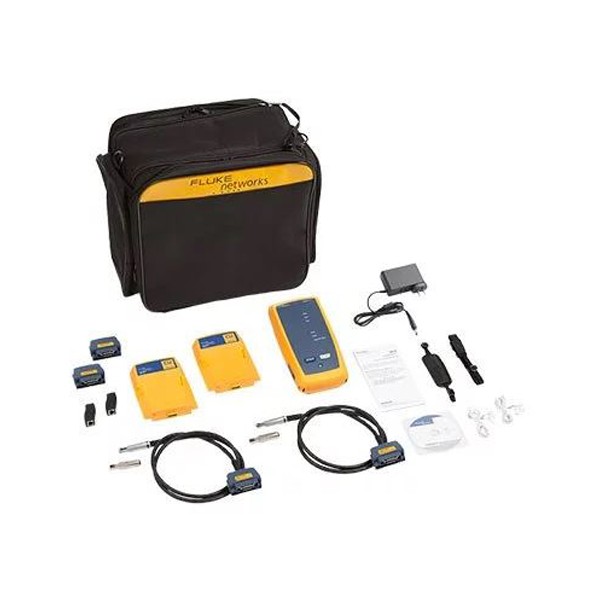

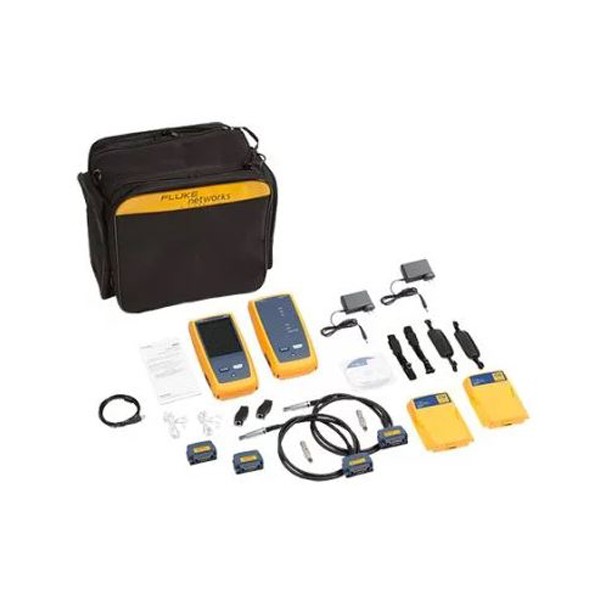

분석기 본체와 어댑터, 케이블, 가방 등 구성품

사용 방법

DSX2-5000 인증 결과를
LinkWare PC로 옮기는 순서

DSX2-5000 인증 결과는 LinkWare PC로 가져와 분석하고 전문 테스트 보고서로 만듭니다. 현장에서는 내장 Wi-Fi와 LinkWare Live로 결과를 올리고, 사무실에서 같은 결과를 LinkWare PC로 받을 수 있습니다.

소프트웨어·도구	하는 일
LinkWare PC	결과 가져오기와 분석, PDF 보고서
LinkWare Live	내장 Wi-Fi로 결과 업로드, 작업 진행 원격 확인
TRANSFER (본체)	USB 플래시 드라이브로 결과 내보내기

처음 연결하는 순서

순서	할 일
1	Windows 10 이상 PC에 관리자 권한으로 LinkWare PC를 설치합니다.
2	동봉된 USB 케이블의 Micro B 쪽을 Versiv 본체 측면에, Type A 쪽을 PC에 연결하세요.
3	LinkWare PC에서 Import Connected Tester를 눌러 결과를 가져옵니다.
4	같은 네트워크에서 가져올 때는 본체 TOOLS > Network에서 IP 주소를 확인하고 LinkWare PC의 Options > Device IP Address…에 입력하세요.
5	가져온 결과로 그래픽·텍스트·요약 보고서를 만들고 PDF로 저장합니다.

네트워크 연결이 어려운 현장에서는 본체의 TRANSFER로 FAT32 형식, 64GB 이하 USB 메모리에 결과를 내보낸 뒤 LinkWare PC의 File > Import From > USB로 가져오세요.

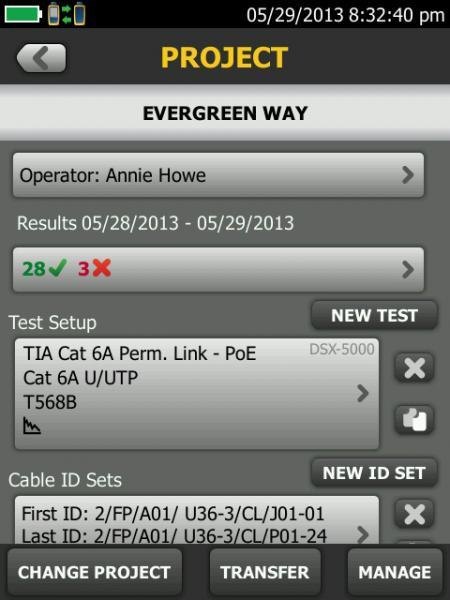

케이블 분석기의 프로젝트 설정 화면

사양

DSX2-5000 계열
구성 비교와 공통 사양

항목	DSX2-5000	DSX2-5000QI	DSX2-5-IE-K1
구분	기본 구성	광 시험 포함 구성	산업용 이더넷 키트
기본 구성	Versiv 본체와 리모트 · DSX-5000 모듈 2개 · Cat 6A/Class EA 영구 링크 · 채널 어댑터 세트 · 헤드셋 · 스트랩 · 케이스 · USB 케이블	DSX2-5000 구성 + CertiFiber Quad OLTS 모듈 2개 · USB 비디오 검사 프로브(팁 4종) · FI-1000 광단면 현미경 · 클리너 · TRC 키트	Versiv 본체와 리모트 · DSX-5000 모듈 2개 · Cat 6A/Class EA 채널 어댑터 · M12-D · M12-X 어댑터 세트
산업용 이더넷	해당 없음	해당 없음	RJ-45 · M12-D · M12-X 어댑터 포함 · 단일 페어부터 Cat 6A까지

시리즈 공통 사양

항목	사양
시험 등급	Cat 5e · 6 · 6A / Class FA · 최대 1000 MHz
인증 시간	Cat 6A/Class EA 양방향 오토테스트 10초
진단	HDTDX / HDTDR 진단 약 3초 · 차폐 무결성 · TCL · ELTCTL · CDNEXT · CMRL 측정
메모리	Cat 6A 그래프 포함 약 12,000개
정확도 레벨	Level V (1 GHz)
화면	5.7 in 정전식 터치스크린
배터리	리튬이온 7.2 V · 전형적으로 8시간
작동 · 보관 온도	0–45 °C · –10 to +60 °C
교정 주기	서비스 센터 1년
DC 루프 저항	0–540 Ω
최대 길이 측정	트위스트 페어 최대 800 m
안전 기준	IEC 61010-1 제3판
패치 코드 어댑터	Cat 5e · 6 · 6A 성능 등급 지원

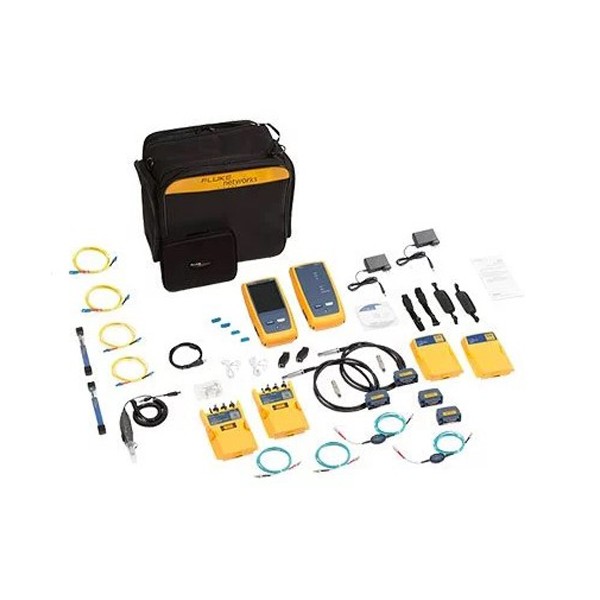

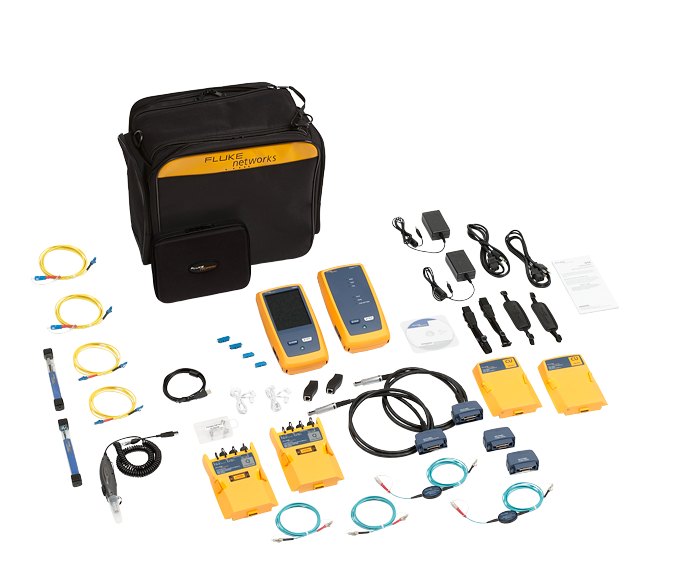

분석기 본체와 광 모듈, 케이블 등 전체 구성품

활용 분야

Cat 6A 구리 인증이
필요한 현장

데이터센터 배선 — Cat 6A 영구 링크를 10초 안에 인증합니다.
사무실 신설 공사 — Cat 5e, 6, 6A 배선을 현장에서 인증합니다.
산업 현장 이더넷 — M12 커넥터 배선을 단일 페어부터 Cat 6A까지 시험합니다.
광 링크 점검 — QI 구성으로 구리와 광 링크를 함께 점검합니다.
배선 불량 위치 확인 — 차폐 결함 거리와 TCL 그래프로 불량 위치를 찾습니다.

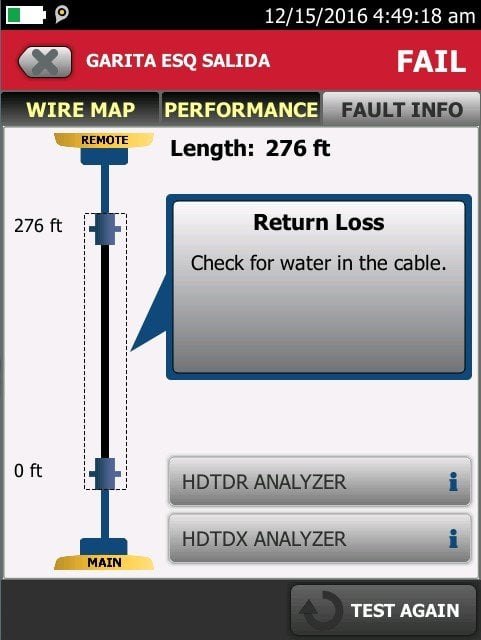

케이블 길이와 결함 위치를 보여 주는 분석기 화면

선택 가이드

배선 등급과 용도에 맞는
DSX 모델 선택

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
Cat 6A와 Class FA까지 충분할 때	DSX2-5000	1000 MHz까지 시험하는 기본 구성이어서 Cat 6A·Class FA 인증에 충분합니다.
Cat 8 · Class I/II까지 시험할 때	DSX2-8000	2000 MHz까지 시험하는 상위 구성이어서 Cat 8 배선 인증에 맞습니다.
구리 인증과 광 시험을 함께 할 때	DSX2-5000QI	CertiFiber Quad 모듈 2개와 검사 프로브가 포함되어 구리와 광을 한 세트로 시험합니다.
산업용 M12 배선을 시험할 때	DSX2-5-IE-K1	RJ-45와 M12-D·M12-X 어댑터를 갖춘 키트여서 산업용 배선을 단일 페어부터 시험합니다.

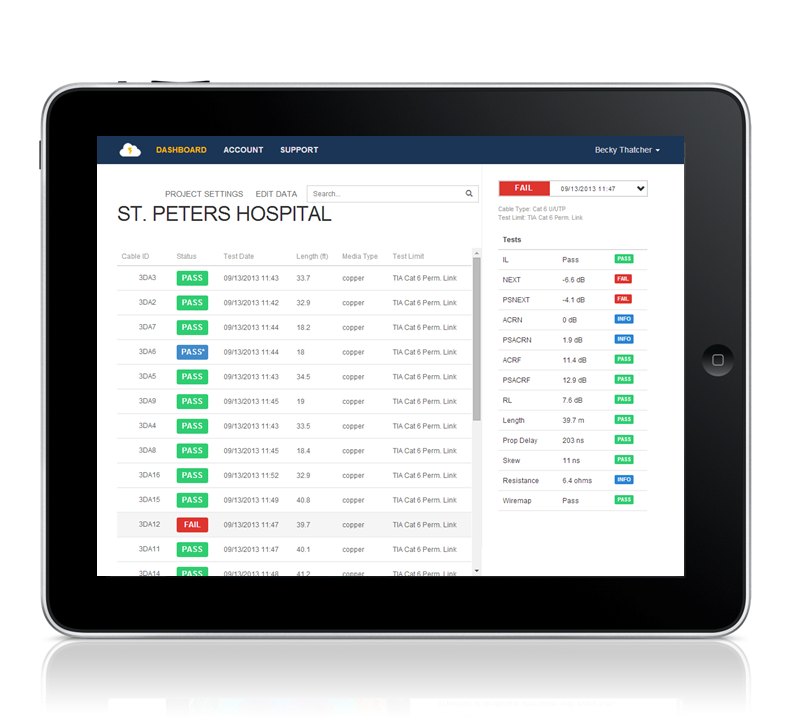

태블릿에서 확인하는 클라우드 시험 결과 목록 화면

구성·옵션

DSX2-5000 모델별
구성품

모델	구성
DSX2-5000	Versiv 본체와 리모트 · DSX-5000 모듈 2개 · Cat 6A/Class EA 영구 링크 어댑터 · 채널 어댑터 세트 · 헤드셋 · 핸드스트랩 · 어깨 끈 · 휴대용 케이스 · USB 케이블
DSX2-5000QI	DSX2-5000 구성 + CertiFiber Quad OLTS 모듈 2개 · USB 비디오 검사 프로브(팁 4종) · FI-1000 광단면 현미경 · 클리너 · TRC 키트
DSX2-5-IE-K1	Versiv 본체와 리모트 · DSX-5000 모듈 2개 · Cat 6A/Class EA 채널 어댑터 · M12-D · M12-X 어댑터 세트

DSX2-5000과 함께 보는
케이블 인증 장비

DSX2-5000QI는 무엇이 더해집니까?
광 시험 구성이 더해집니다. CertiFiber Quad OLTS 모듈 2개와 USB 비디오 검사 프로브, 클리너, 테스트 레퍼런스 코드 등이 포함됩니다.
DSX로 산업용 이더넷 배선도 시험할 수 있습니까?
네, DSX2-5-IE-K1이 RJ-45와 M12-D·M12-X 어댑터를 갖춰 단일 페어부터 Cat 6A까지 시험합니다.
Cat 8 시험이 필요하면 어떤 모델을 사용합니까?
DSX2-8000을 선택하세요. Cat 8 / Class I-II(2000 MHz) 시험은 DSX2-8000으로 진행합니다.
DSX2-5000으로 Cat 8도 시험할 수 있습니까?
아닙니다. DSX2-5000은 Class FA 1000 MHz까지 시험합니다. Cat 8 / Class I-II는 DSX2-8000으로 시험하세요.
DSX2-5000 인증 보고서는 어떻게 만듭니까?
LinkWare PC에서 결과를 분석해 전문 테스트 보고서를 만듭니다. 현장에서 올린 결과는 LinkWare Live로도 확인할 수 있습니다.
