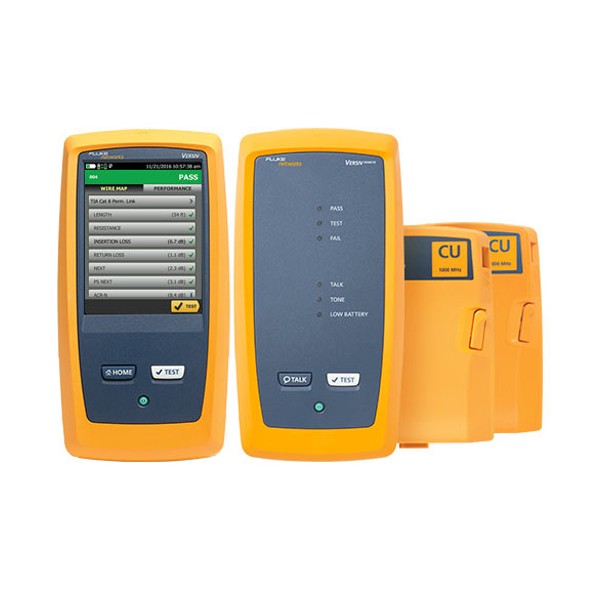

Fluke Networks DSX2-8000 / DSX2-8000QI DSX 케이블 분석기 (Cat8)
BEST

Fluke Networks DSX2-8000 / DSX2-8000QI DSX 케이블 분석기 (Cat8)

MODEL
DSX2-8000 / DSX2-8000QI
브랜드
FLUKE NETWORKS
제품 자료
제품문의 구매하기

서버 랙 사이 Cat 8 링크를
인증하는 케이블 분석기

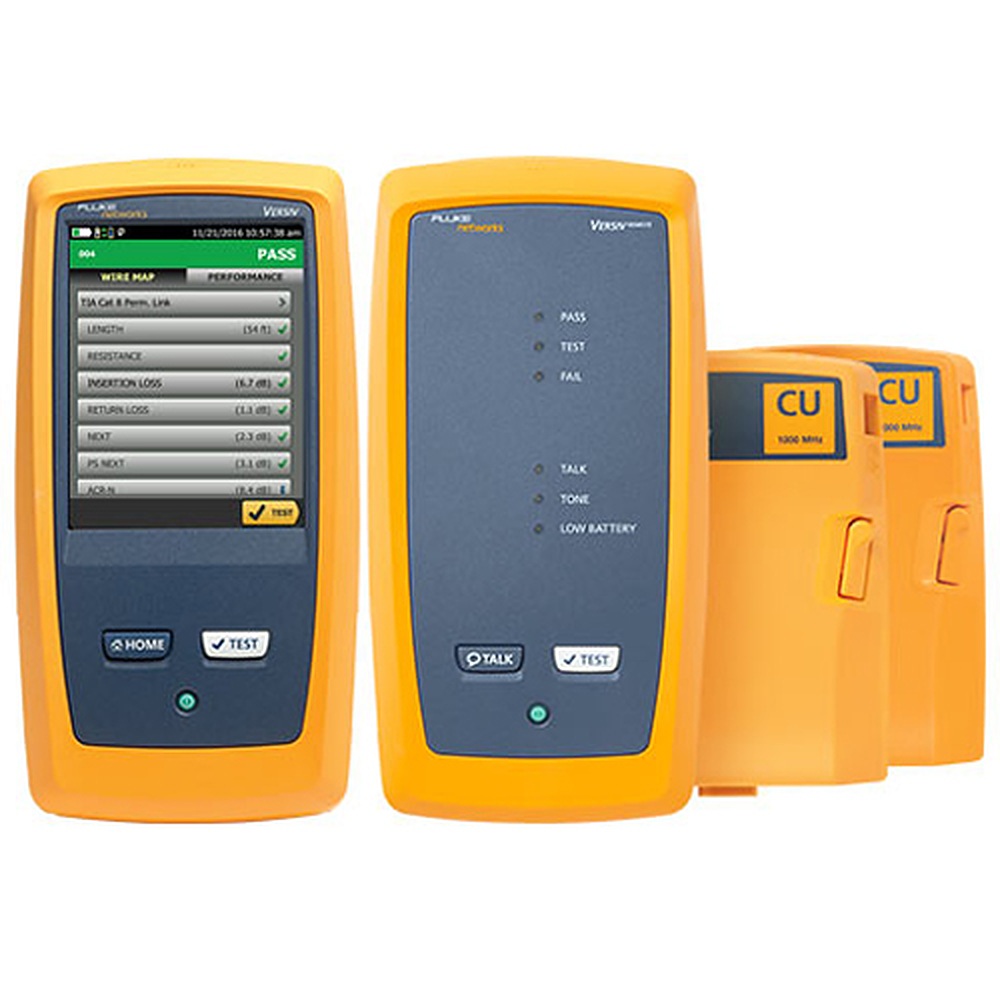

Fluke Networks DSX2-8000 Cat 8 케이블 분석기

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks DSX2-8000은 Cat 5e·6·6A와 Cat 8/Class I-II 배선을 2000 MHz까지 시험하는 Versiv 구리 케이블 분석기(DSX CableAnalyzer) 모듈입니다. 광 시험을 더한 DSX2-8000QI 구성도 선택할 수 있습니다.

Cat 6A/Class EA는 8초, Cat 8/Class I-II는 15초에 인증하며, 정확도는 Level VI/2G(2 GHz)입니다. 결과는 Cat 8 그래프 포함 약 5,000개, Cat 6A 약 12,000개까지 저장합니다. 고속 데이터센터 배선 인증에 맞는 이 분석기는 (주)테솔이 국내에 공식 공급합니다.

2000 MHz

Cat 8 · Class I-II까지 시험

8초

Cat 6A/Class EA 양방향 오토테스트

15초

Cat 8/Class I-II 인증

5,000개

Cat 8 결과 저장 (그래프 포함 약)

특징

DSX2-8000으로 하는
Cat 8 구리 배선 인증

핵심 특징현장에서 달라지는 점
Cat 8 인증Cat 8 / Class I-II 배선을 2000 MHz까지 인증해 서버 랙 사이의 고속 구리 링크를 검수합니다.
Cat 6A 8초 인증Cat 6A/Class EA 양방향 오토테스트가 8초에 끝나 대량 링크 인증 일정이 짧아집니다.
빠른 진단HDTDX·HDTDR 진단이 약 3초에 끝나 불량 링크의 결함 위치를 바로 확인할 수 있습니다.
TCL·ELTCTL 측정노이즈 여유를 판단하는 TCL과 ELTCTL을 측정해 간섭에 약한 링크를 찾습니다.
차폐 무결성차폐 결함까지의 거리를 그래프로 보여 주어 차폐 배선의 접지 불량 위치를 좁힙니다.
저항 불평형PoE 표준에서 요구하는 저항 불평형을 측정해 급전 배선의 상태를 점검합니다.
산업용 커넥터M12와 ix Industrial 어댑터를 사용해 산업 이더넷 배선까지 시험합니다.
ProjX와 LinkWare Live작업 진행은 ProjX로 관리하고, 내장 Wi-Fi로 결과와 테스터 상태를 원격에서 확인할 수 있습니다.

Cat 8 인증

2000 MHz Cat 8 시험을 위한
DSX2-8000 기본 구성

기본 구성에는 DSX-8000 모듈 2개와 Cat 8/Class I 영구 링크, 채널 어댑터 세트, AxTalk 터미네이터 2개가 들어 있습니다. Cat 8 링크 인증에는 15초가 걸리며, 같은 장비로 Cat 5e·6·6A도 시험하므로 설계 등급이 섞인 현장에서도 테스터를 바꿔 들 필요가 없습니다.

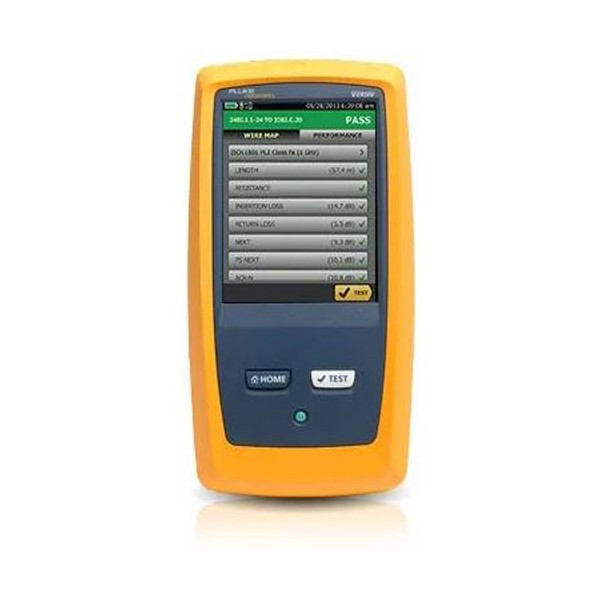

Cat 8 링크 인증 화면

인증 결과는 Cat 8 그래프를 포함해 약 5,000개까지 저장됩니다. Cat 6A만 대량으로 인증할 때는 같은 본체에 약 12,000개를 저장할 수 있고, 결과는 LinkWare PC에서 분석해 전문 테스트 보고서로 만듭니다.

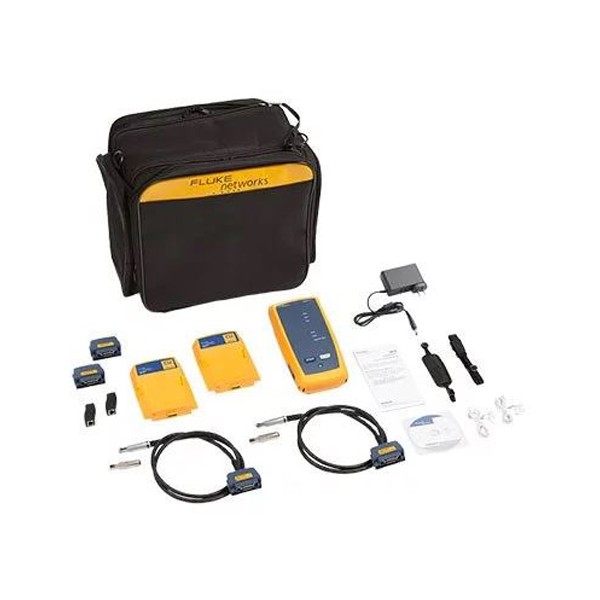

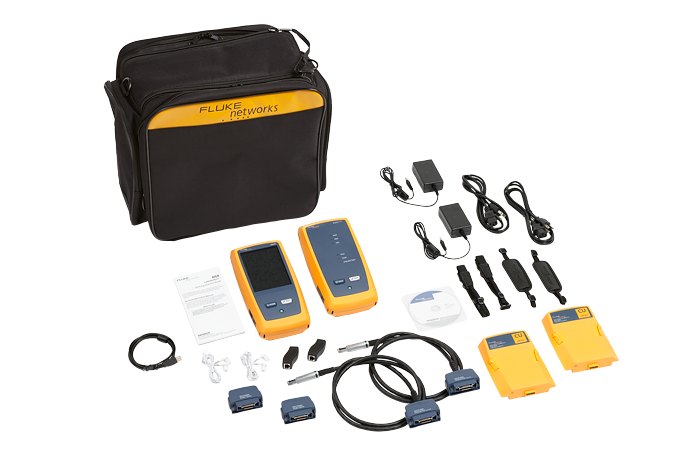

FLUKE NETWORKS DSX2-8000 / DSX2-8000QI - 분석기 본체와 어댑터, 케이블, 가방 등 구성품
분석기 본체와 어댑터, 케이블, 가방 등 구성품

PoE·산업 배선

PoE 급전 배선과
산업 이더넷 점검

저항 불평형 측정은 PoE로 전력을 보내는 배선에서 페어 사이의 저항 차이를 확인합니다. 산업 현장에서는 M12와 ix Industrial 어댑터로 커넥터 형태가 다른 이더넷 배선도 같은 순서로 시험하고, 차폐 무결성 그래프로 차폐층이 끊긴 위치를 찾습니다.

  • 패치 코드 어댑터는 Cat 5e, 6, 6A 성능 등급을 지원합니다.
  • 교정 주기는 서비스 센터 기준 1년입니다.
  • 화면은 5.7 in 정전식 터치스크린이고, 배터리는 리튬이온 7.2 V로 일반적으로 8시간 동작합니다.

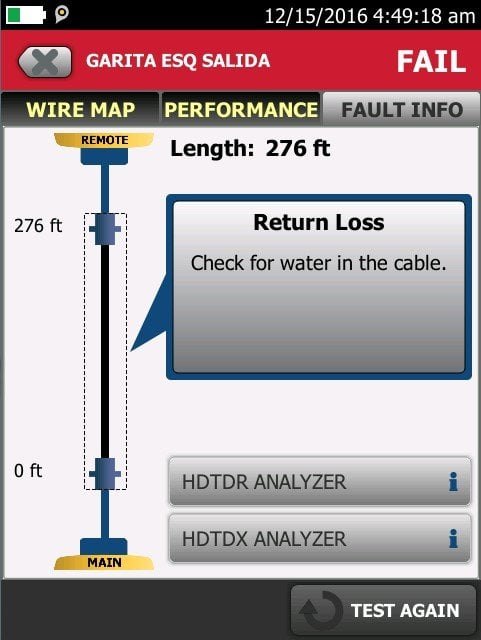

FLUKE NETWORKS DSX2-8000 / DSX2-8000QI - 케이블 길이와 결함 위치를 보여 주는 분석기 화면
케이블 길이와 결함 위치를 보여 주는 분석기 화면

사용 방법

DSX2-8000 Cat 8 결과의
LinkWare Live 동기화와 보고

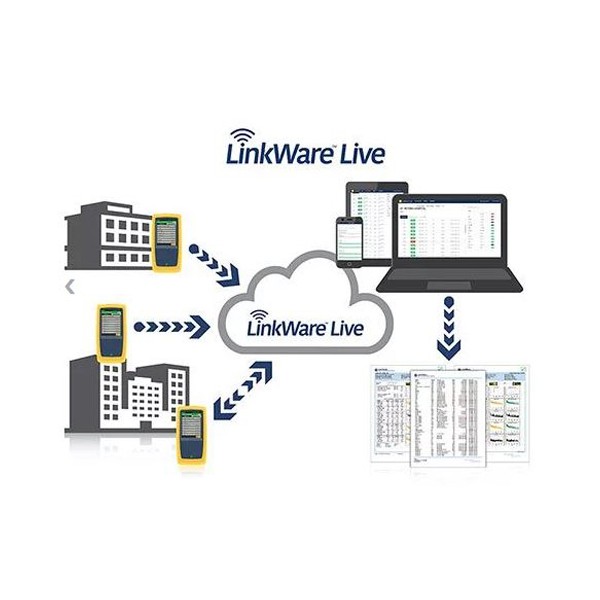

DSX2-8000은 ProjX로 작업을 나누고, 내장 Wi-Fi로 LinkWare Live에 결과를 동기화합니다. 최종 보고서는 LinkWare PC에서 결과를 가져와 만듭니다.

소프트웨어·도구하는 일
ProjX (본체)작업별 프로젝트와 진행 관리
LinkWare Live클라우드 동기화, 테스터 상태와 결과 원격 확인
LinkWare PC결과 분석과 전문 테스트 보고서

처음 연결하는 순서

순서할 일
1linkwarelive.com에서 계정을 만듭니다.
2인터넷에 연결된 Versiv 본체에서 TOOLS > Sign In으로 로그인하세요.
3시험을 마친 뒤 홈 화면의 SYNC를 눌러 결과를 올립니다.
4PC의 LinkWare PC 오른쪽 위 LinkWare Live Sign In으로 로그인하고 Import From LinkWare Live를 누르세요.
5가져온 Cat 8 결과를 분석해 전문 테스트 보고서로 만듭니다.

USB 케이블로 직접 가져올 때는 본체 측면의 Micro B 포트를 사용하세요. 큰 Type A 포트는 USB 플래시 드라이브와 Wi-Fi 어댑터용입니다.

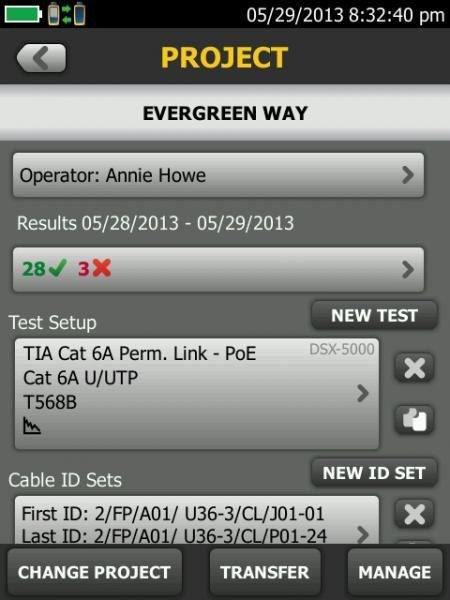

FLUKE NETWORKS DSX2-8000 / DSX2-8000QI - 케이블 분석기의 프로젝트 설정 화면
케이블 분석기의 프로젝트 설정 화면

사양

DSX2-8000·QI 구성 비교와
공통 사양

항목DSX2-8000DSX2-8000QI
구분기본 구성광 시험 포함 구성
기본 구성Versiv 본체와 리모트 · DSX-8000 모듈 2개 · Cat 8/Class I 영구 링크 · 채널 어댑터 세트 · 헤드셋 · 스트랩 · 케이스 · USB 케이블 · AxTalk 터미네이터 2개DSX2-8000 구성 + CertiFiber Quad OLTS 모듈 2개 · USB 비디오 검사 프로브 · FI-1000-KIT 광단면 현미경 · 클리너 · TRC 키트

시리즈 공통 사양

항목사양
시험 등급Cat 5e · 6 · 6A · 8 / Class I-II · 최대 2000 MHz
인증 시간Cat 6A/Class EA 8초 · Cat 8/Class I-II 15초
진단HDTDX / HDTDR 진단 약 3초 · 차폐 무결성 · 저항 불평형 · TCL · ELTCTL · CDNEXT · CMRL 측정
메모리Cat 8 그래프 포함 약 5,000개 · Cat 6A 그래프 포함 약 12,000개
정확도 레벨Level VI/2G (2 GHz)
화면5.7 in 정전식 터치스크린
배터리리튬이온 7.2 V · 전형적으로 8시간
작동 · 보관 온도0–45 °C · –10 to +60 °C
교정 주기서비스 센터 1년
안전 기준IEC 61010-1 제3판
패치 코드 어댑터Cat 5e · 6 · 6A 성능 등급 지원

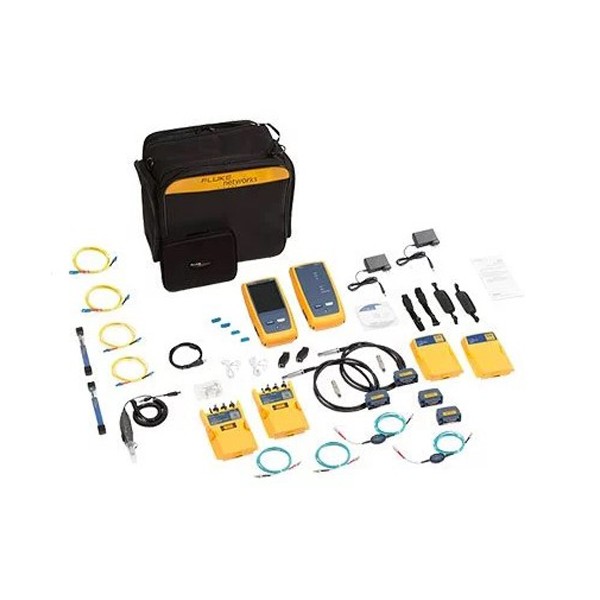

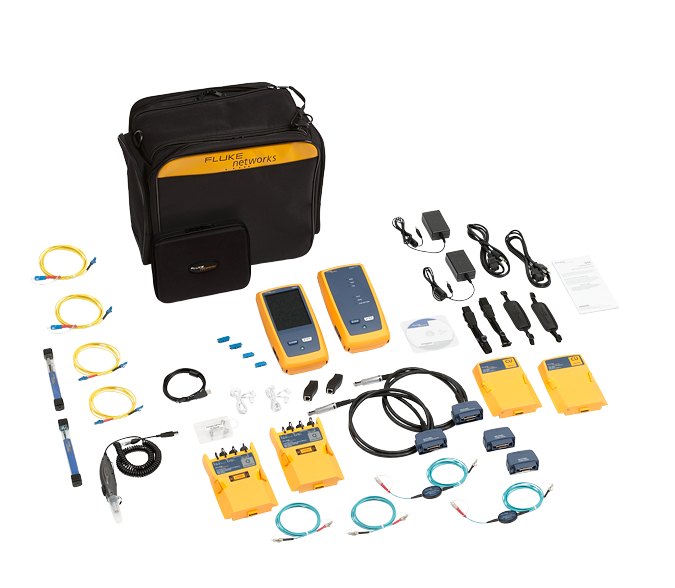

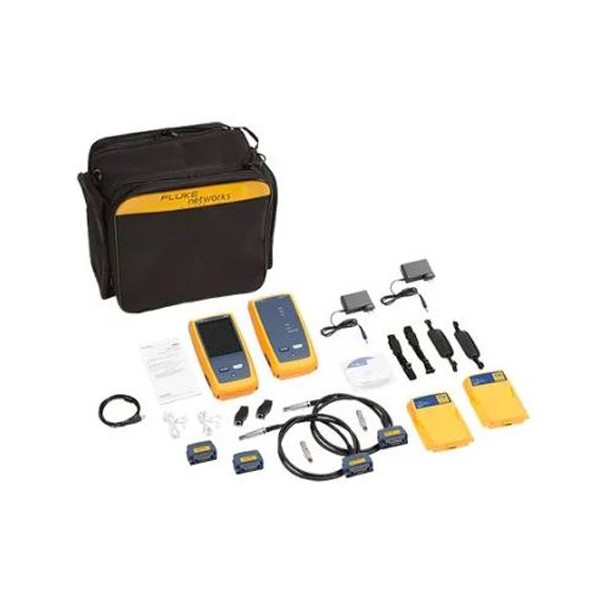

FLUKE NETWORKS DSX2-8000 / DSX2-8000QI - 분석기 본체와 광 모듈, 케이블 등 전체 구성품
분석기 본체와 광 모듈, 케이블 등 전체 구성품

활용 분야

DSX2-8000이 쓰이는
고속 구리 배선 현장

  • 데이터센터 고속 배선 — Cat 8 링크를 2000 MHz까지 인증합니다.
  • Cat 6A 대량 인증 — 8초 자동 시험으로 링크 인증 일정을 줄입니다.
  • 산업 현장 배선 — M12와 ix Industrial 어댑터로 산업 이더넷을 시험합니다.
  • PoE 배선 점검 — 저항 불평형을 측정해 급전 배선 상태를 확인합니다.
  • 차폐 배선 문제 해결 — 차폐 결함까지의 거리를 그래프로 찾습니다.

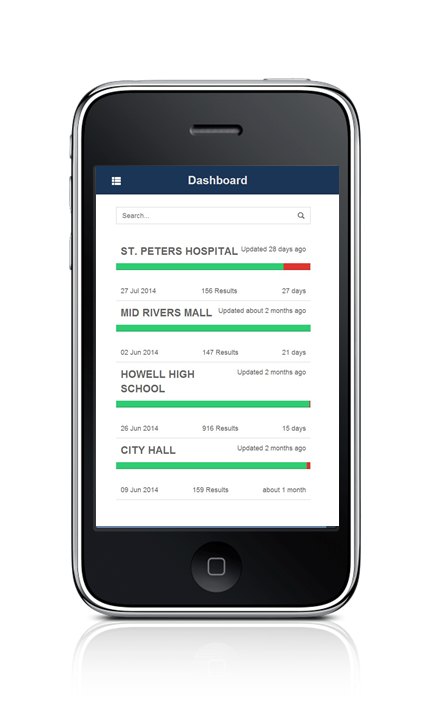

FLUKE NETWORKS DSX2-8000 / DSX2-8000QI - 스마트폰에서 확인하는 시험 결과 대시보드 화면
스마트폰에서 확인하는 시험 결과 대시보드 화면

선택 가이드

배선 등급에 맞는
DSX 케이블 분석기 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
Cat 8 · Class I/II까지 시험할 때DSX2-80002000 MHz까지 시험하고 Cat 8을 15초에 인증하므로 데이터센터 고속 배선에 맞습니다.
Cat 6A · Class FA까지면 충분할 때DSX2-50001000 MHz까지 시험하며 Cat 6A를 10초에 인증해 Cat 8이 필요 없는 현장에 맞습니다.
광 손실 시험도 함께 할 때DSX2-8000QICertiFiber Quad 모듈 2개와 검사 프로브가 더해져 구리와 광 배선을 한 장비로 인증합니다.

구성·옵션

DSX2-8000과 QI의
구성품

모델구성
DSX2-8000Versiv 본체와 리모트 · DSX-8000 모듈 2개 · Cat 8/Class I 영구 링크 · 채널 어댑터 세트 · 헤드셋 · 스트랩 · 케이스 · USB 케이블 · AxTalk 터미네이터 2개
DSX2-8000QIDSX2-8000 구성 + CertiFiber Quad OLTS 모듈 2개 · USB 비디오 검사 프로브 · FI-1000-KIT 광단면 현미경 · 클리너 · TRC 키트

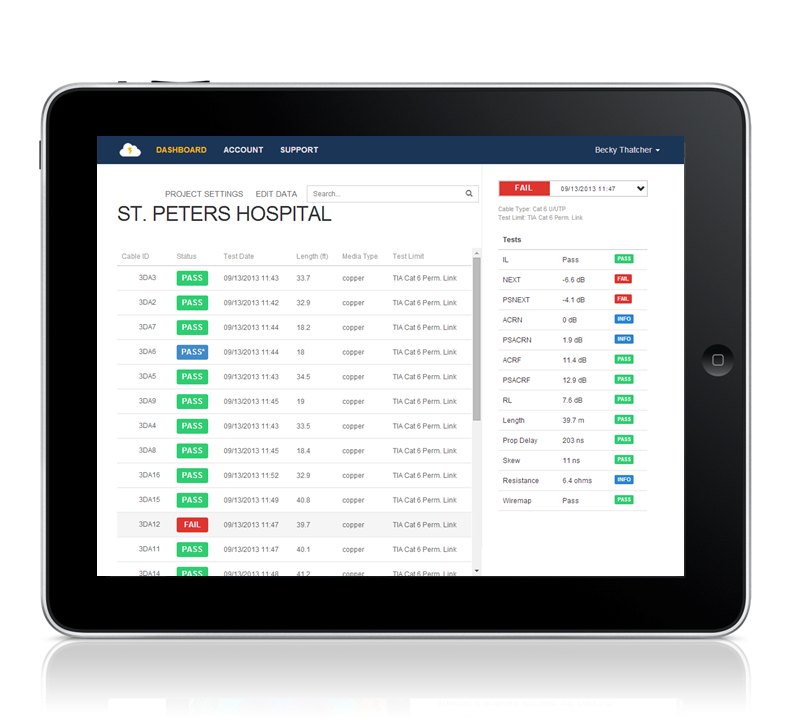

FLUKE NETWORKS DSX2-8000 / DSX2-8000QI - 태블릿에서 확인하는 클라우드 시험 결과 목록 화면
태블릿에서 확인하는 클라우드 시험 결과 목록 화면
