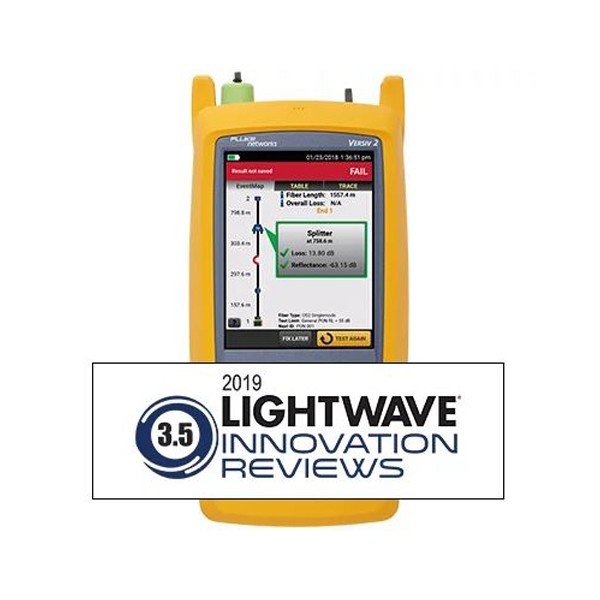

Fluke Networks OptiFiber Pro OTDR

MODEL: OFP2-100-Q / OFP2-100-QI / OFP-Q-ADD
브랜드: FLUKE NETWORKS

제품문의 구매하기

광 링크의 커넥터·융착 이벤트를
찾아 주는 OTDR

견적 받기

Fluke Networks 국내 공식 대리점

Fluke Networks OptiFiber Pro는 광케이블 특성을 자동으로 감지해 측정 조건을 맞추고 커넥터, 융착, 꺾임, 분배기 이벤트를 EventMap으로 보여 주는 Versiv 2 기반 OTDR(광 시간영역 반사계)입니다.

850, 1300, 1310, 1550 nm 네 파장의 쿼드 모듈로 멀티모드는 최대 40 km, 싱글모드는 최대 130 km까지 거리를 설정할 수 있고, 멀티모드 자동 시험은 파장당 5초에 끝납니다. SmartLoop로 두 광케이블을 한 번에 측정하는 이 OTDR은 (주)테솔이 국내에 공식 공급합니다.

4파장

850 · 1300 · 1310 · 1550 nm

130 km

싱글모드 최대 거리 설정

5초

멀티모드 자동 시험 (파장당)

SmartLoop

두 광케이블 한 번에 측정

특징

OptiFiber Pro의
자동 설정과 EventMap

핵심 특징	현장에서 달라지는 점
자동 설정	광케이블 특성을 감지해 측정 조건을 설정하므로 OTDR 경험이 적은 작업자도 일관된 추적을 얻습니다.
EventMap	커넥터, 융착, 꺾임, 분배기 이벤트를 자동으로 찾아 표로 정리하므로 추적 그래프를 한 점씩 읽을 필요가 줄어듭니다.
SmartLoop	먼 쪽 끝까지 가지 않고 두 광케이블을 한 번에 측정하므로 이동 시간이 줄어듭니다.
DataCenter OTDR	데이터센터 광선로에 맞는 설정을 자동으로 잡아 짧은 링크의 이벤트도 구분합니다.
Manual Expert	자동 설정을 바탕으로 범위와 펄스 폭을 직접 조정해 까다로운 구간을 다시 측정할 수 있습니다.
LinkWare Live	내장 Wi-Fi로 현장에서 바로 결과를 클라우드에 올릴 수 있습니다.
합격·불합격 분석	설정한 구간 안에서 생긴 이벤트만 판정에 반영합니다.
터치 조작	탭, 스와이프, 핀치로 추적 화면을 확대하고 이벤트를 선택합니다.

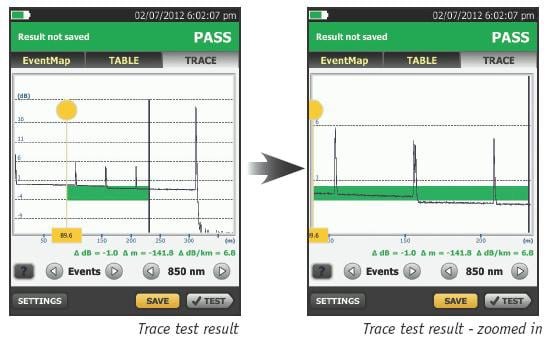

OTDR 화면의 시험 결과와 확대된 트레이스 그래프

측정 성능

OTDR 데드존과
다이내믹 레인지

데드존은 가까이 붙은 이벤트를 구분하는 능력을 나타냅니다. 쿼드 모듈의 전형 이벤트 데드존은 850 nm 0.5 m, 1300 nm 0.7 m, 1310 nm 0.6 m, 1550 nm 0.6 m입니다. 다이내믹 레인지는 850 nm 28 dB, 1300 nm 30 dB, 1310 nm 32 dB, 1550 nm 30 dB(전형)이며, 링크가 길수록 이 값이 측정할 수 있는 끝 거리를 좌우합니다.

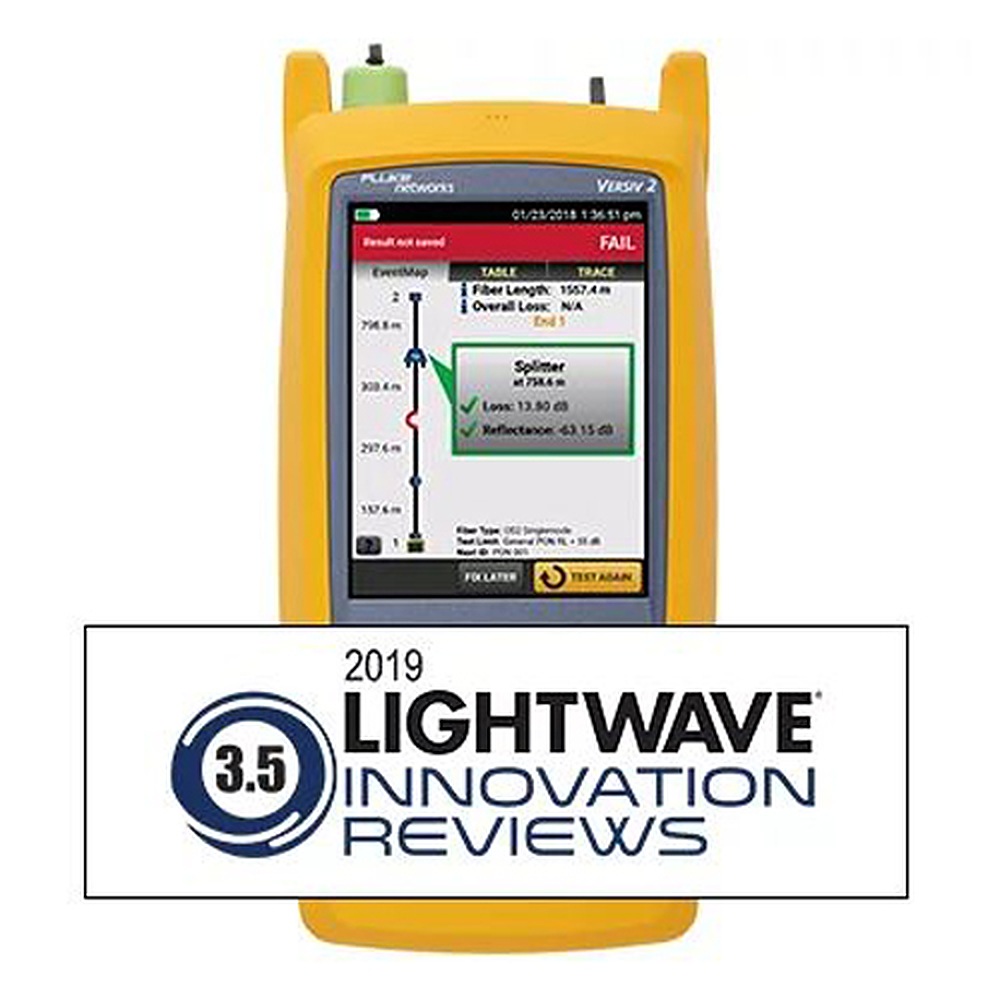

추적 그래프와 이벤트 목록

추적 화면은 거리 축 위에 반사와 손실 이벤트를 표시하고 EventMap이 같은 이벤트를 목록으로 정리합니다. 시험 시간은 Auto에서 멀티모드 5초, 싱글모드 10초이며 Quick에서는 멀티모드 2초, 싱글모드 5초입니다(파장당, 전형).

시험 설정

파장과 펄스 폭
선택 기준

쿼드 모듈의 파장은 850 nm ±10 nm, 1300 nm +35/−15 nm, 1310 nm ±25 nm, 1550 nm ±30 nm이고 샘플 간격은 3 cm에서 400 cm 범위입니다. 펄스 폭이 짧을수록 가까운 이벤트를 구분하고 길수록 먼 거리까지 읽으므로, 기본은 자동 설정에 맡기고 구간이 애매할 때만 Manual Expert에서 조정하세요.

거리 측정 범위(일반)는 850 nm 9 km, 1300 nm 35 km, 1310 nm 80 km, 1550 nm 130 km입니다.
지원 광섬유는 멀티모드 50/125 µm, 62.5/125 µm와 싱글모드입니다.
OFP2-100-QI 구성에 포함된 USB 광케이블 검사 프로브로 시험 전에 커넥터 단면을 확인할 수 있습니다.

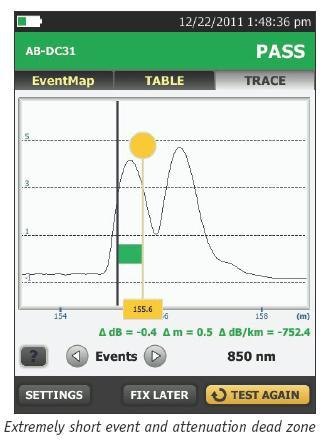

이벤트 지점과 감쇠 값을 보여 주는 OTDR 그래프 화면

사용 방법

OptiFiber Pro OTDR 결과를
LinkWare로 보고서화하기

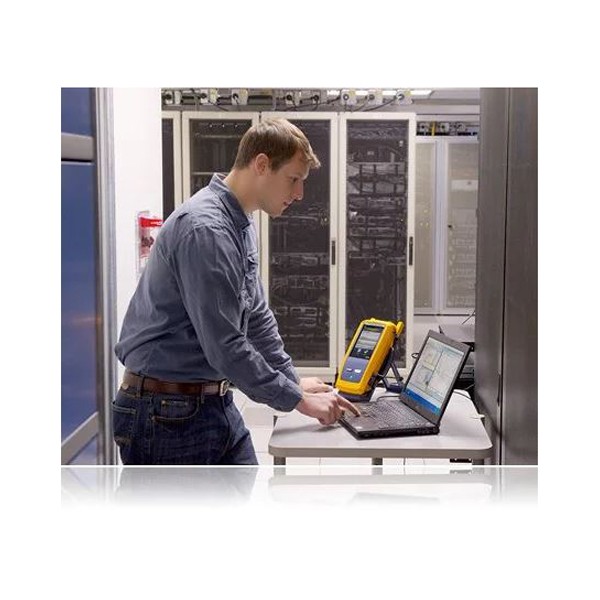

OptiFiber Pro의 OTDR 결과는 Versiv 2 본체에서 LinkWare PC로 가져와 보고서로 만듭니다. 현장에서는 내장 Wi-Fi로 LinkWare Live에 결과를 올릴 수 있습니다.

소프트웨어·도구	하는 일
LinkWare PC	OTDR 결과 가져오기, 보고서와 PDF 작성
LinkWare Live	내장 Wi-Fi로 결과를 클라우드에 동기화
TRANSFER (본체)	USB 플래시 드라이브로 결과 내보내기

처음 연결하는 순서

순서	할 일
1	PC에 관리자 권한으로 LinkWare PC를 설치합니다.
2	USB Type A–Micro B 데이터 케이블로 PC와 본체의 Micro B 포트를 연결하세요.
3	LinkWare PC에서 Import Connected Tester를 눌러 결과를 가져옵니다.
4	현장에서 올릴 때는 본체의 TOOLS > Sign In으로 LinkWare Live에 로그인하고 홈 화면의 SYNC를 누르세요.
5	사무실에서는 LinkWare PC의 LinkWare Live Sign In 후 Import From LinkWare Live로 같은 결과를 받습니다.

USB 메모리로 옮길 때는 FAT32 형식, 64GB 이하 드라이브를 쓰고, 본체 TRANSFER 화면 머리글이 PROJECT가 아니라 RESULTS인지 확인한 뒤 내보내세요. LinkWare PC에서는 File > Import From > USB로 가져옵니다.

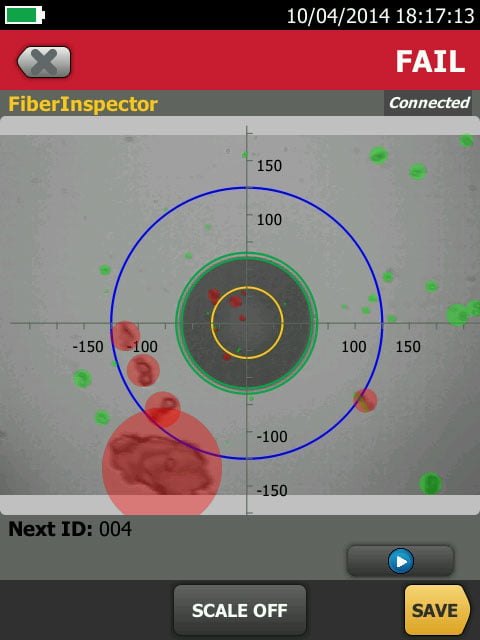

광커넥터 단면 검사 영상이 표시된 화면

사양

OptiFiber Pro 구성 비교와
공통 사양

항목	OFP2-100-Q	OFP2-100-QI	OFP-Q-ADD
구분	쿼드 기본 구성	검사 프로브 포함 구성	추가 모듈 키트
구성	Versiv 2 메인프레임 · 쿼드 OTDR 모듈 · 내장 Wi-Fi · 어깨 끈 · 휴대용 케이스 · USB 케이블 · AC 충전기	OFP2-100-Q 구성 + USB 광케이블 검사 프로브(팁 4종) · 클리너 · 멀티모드·싱글모드 런치 케이블 · LC 어댑터	쿼드 OTDR 모듈 · 멀티모드·싱글모드 런치 케이블 · LC 어댑터 · SC/SC · LC/LC 심플렉스 어댑터 · 휴대용 케이스

시리즈 공통 사양

항목	사양 (쿼드 모듈 기준)
광섬유	멀티모드 50/125 µm · 62.5/125 µm · 싱글모드
이벤트 데드존 (전형)	850 nm 0.5 m · 1300 nm 0.7 m · 1310 nm 0.6 m · 1550 nm 0.6 m
감쇠 데드존 (전형)	850 nm 2.5 m · 1300 nm 4.5 m · 1310 nm 3.6 m · 1550 nm 3.7 m
다이내믹 레인지 (전형)	850 nm 28 dB · 1300 nm 30 dB · 1310 nm 32 dB · 1550 nm 30 dB
최대 거리 설정	멀티모드 40 km · 싱글모드 130 km
시험 시간 (파장당, 전형)	Auto 멀티모드 5초 · 싱글모드 10초 / Quick 멀티모드 2초 · 싱글모드 5초
파장	850 nm ±10 nm · 1300 nm +35/−15 nm · 1310 nm ±25 nm · 1550 nm ±30 nm
샘플 간격	3 cm ~ 400 cm
반사율 범위 (일반)	850 nm −14 ~ −57 dB · 1300 nm −14 ~ −62 dB · 1310 nm −14 ~ −65 dB · 1550 nm −14 ~ −65 dB
거리 측정 범위 (일반)	850 nm 9 km · 1300 nm 35 km · 1310 nm 80 km · 1550 nm 130 km
펄스 폭 (공칭)	850 nm 3·5·20·40·200 ns · 1300 nm 3·5·20·40·200·1000 ns · 1310·1550 nm 3·10·30·100·300·1000·3000·10000·20000 ns
화면 · 연결	정전용량 터치스크린 · 내장 Wi-Fi
기능	DataCenter OTDR · EventMap · Manual Expert · SmartLoop

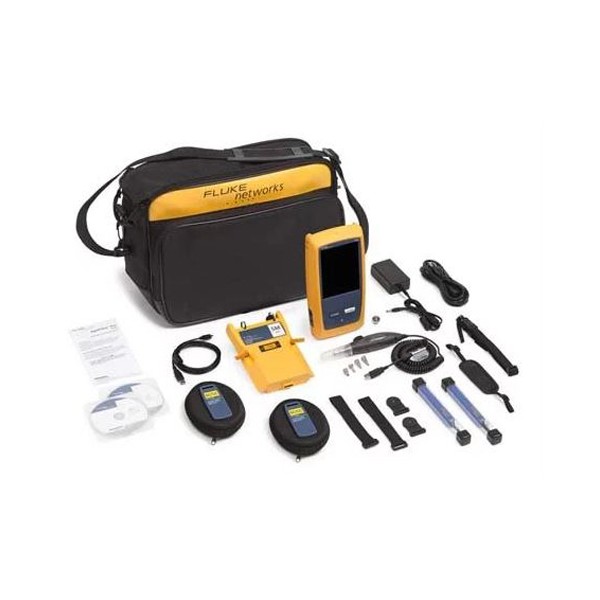

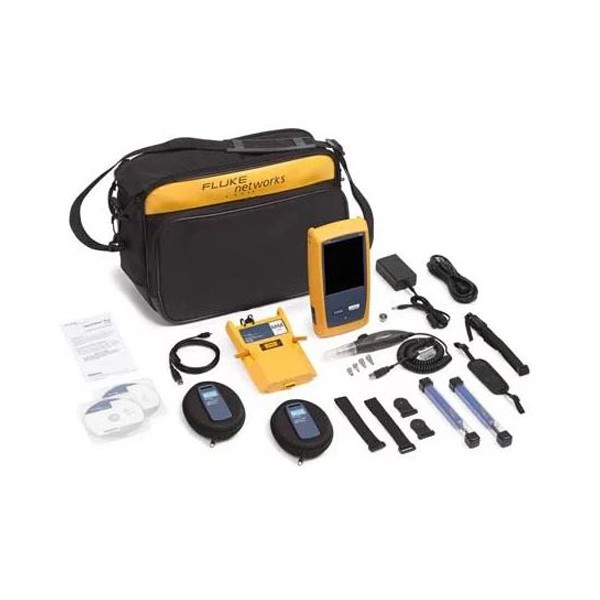

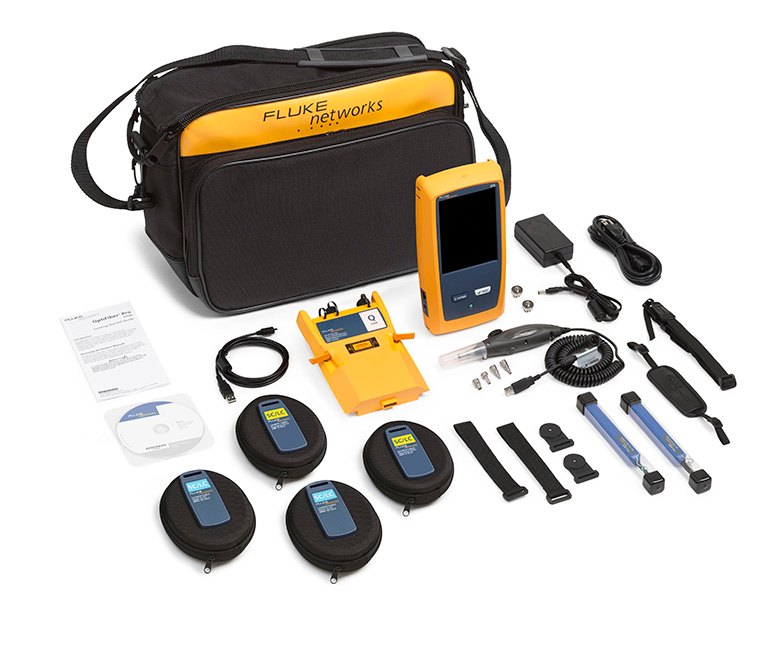

OTDR 본체와 모듈, 케이블, 가방 등 전체 구성품

활용 분야

OTDR 추적이 필요한
광선로 시험 현장

데이터센터 광선로 — 인증과 점검 과정에서 이벤트 위치를 찾습니다.
기업 건물 광케이블 — 설치 후 시험으로 융착과 커넥터 상태를 기록합니다.
PON·FTTx — 분배기 구간의 이벤트를 확인합니다.
옥외 광케이블 — 장애 지점까지의 거리를 찾습니다.

선택 가이드

시험 목적에 맞는
OptiFiber Pro 구성

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
OTDR 추적 시험이 우선일 때	OFP2-100-Q	쿼드 모듈과 Versiv 2 메인프레임을 갖춘 기본 구성으로 OTDR 추적에 충분합니다.
시험 전에 커넥터 단면까지 확인할 때	OFP2-100-QI	USB 광케이블 검사 프로브와 클리너, 런치 케이블이 더해집니다.
OTDR 모듈 세트를 늘릴 때	OFP-Q-ADD	쿼드 OTDR 모듈과 런치 케이블, 어댑터를 추가로 갖추는 키트입니다.
손실 값까지 함께 보고할 때	CertiFiber Pro	OTDR과 함께 쓰면 Tier 1·Tier 2 결과를 한 보고서로 합칠 수 있습니다.

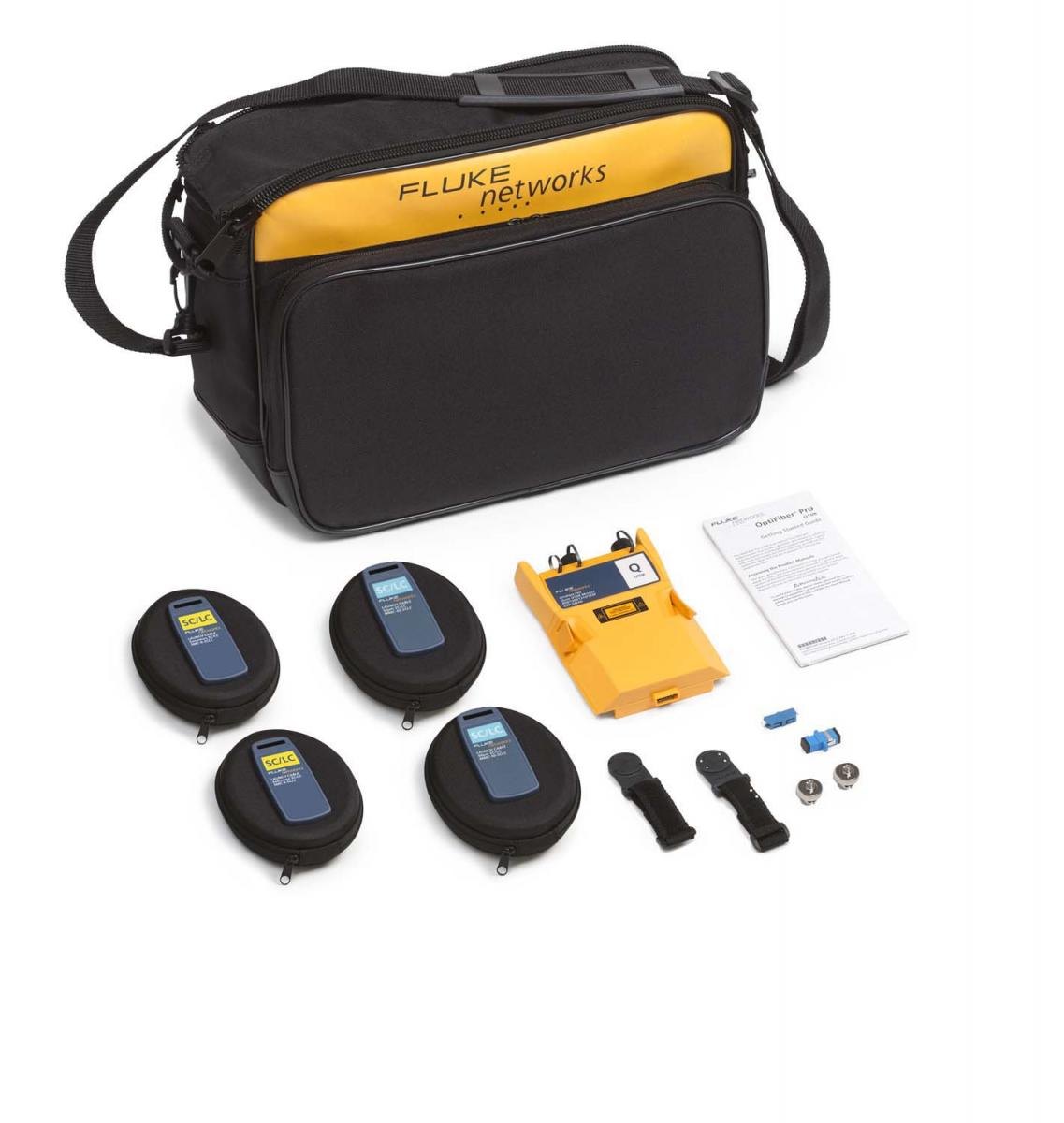

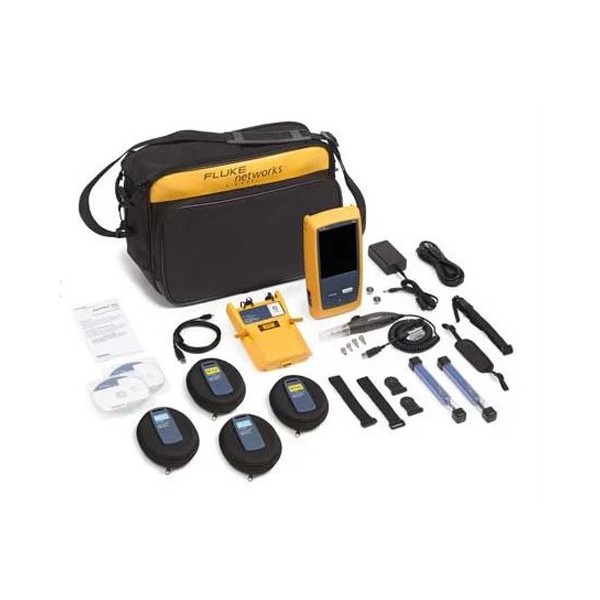

OTDR 본체와 케이블 보관 케이스, 가방 등 구성품

구성·옵션

OptiFiber Pro
모델별 구성품

품번	구성품
OFP2-100-Q	Versiv 2 메인프레임 · 쿼드 OTDR 모듈 · 내장 Wi-Fi · 어깨 끈 · 휴대용 케이스 · USB 케이블 · AC 충전기
OFP2-100-QI	OFP2-100-Q 구성 + USB 광케이블 검사 프로브(팁 4종) · 클리너 · 멀티모드·싱글모드 런치 케이블 · LC 어댑터
OFP-Q-ADD	쿼드 OTDR 모듈 · 멀티모드·싱글모드 런치 케이블 · LC 어댑터 · SC/SC · LC/LC 심플렉스 어댑터 · 휴대용 케이스

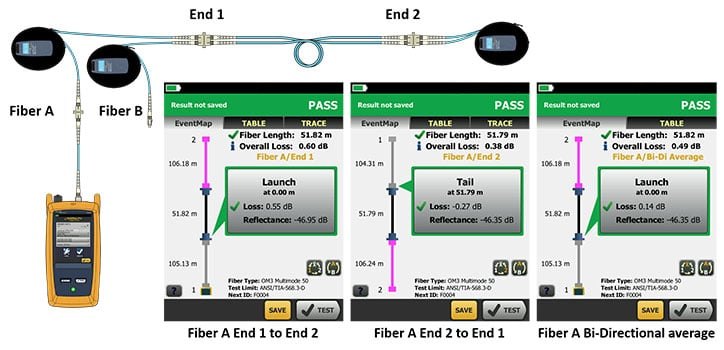

광섬유 양단 측정 방식과 방향별 결과 화면 구성도

OptiFiber Pro와 함께 보는
광·구리 시험 장비

OptiFiber Pro의 다이내믹 레인지는 얼마입니까?
850 nm 28 dB, 1300 nm 30 dB, 1310 nm 32 dB, 1550 nm 30 dB(전형)입니다. 3분 평균, 가장 넓은 펄스 폭 기준입니다.
OptiFiber Pro로 어떤 광섬유를 시험합니까?
멀티모드 50/125 µm, 62.5/125 µm와 싱글모드를 시험합니다.
OLTS와 함께 사용할 수 있습니까?
네, CertiFiber Pro와 함께 쓰면 Tier 1·Tier 2 결과를 합쳐 보고서로 만들 수 있습니다.
데이터센터 광선로 시험에도 사용할 수 있습니까?
네, DataCenter OTDR 모드가 데이터센터 광선로에 맞는 설정을 자동으로 적용합니다.
현장에서 결과를 올릴 수 있습니까?
네, 내장 Wi-Fi로 LinkWare Live에 결과를 올릴 수 있습니다.
