열전대·RTD 신호를
내보내고 재는 휴대형 온도 교정기

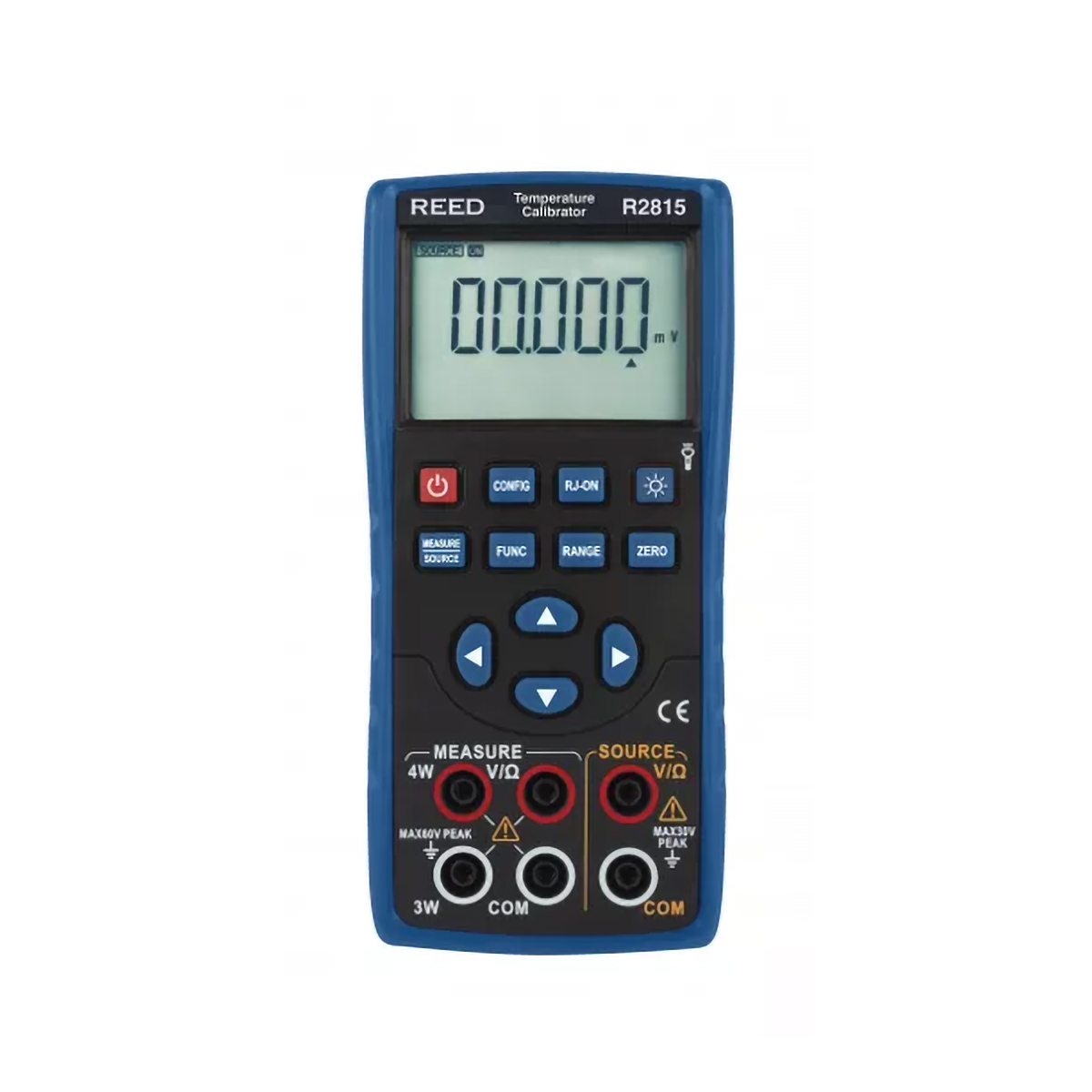

REED R2815 온도 교정기

견적 받기

Reed 국내 정식 공급 파트너

REED R2815는 열전대 11종과 RTD 5종(3선식)의 신호를 발생·측정하고 직류 전압과 저항까지 다루는 휴대형 온도 교정기(열전대·RTD 시뮬레이터)로, 지시계·조절기·트랜스미터·로거의 온도 입력을 현장에서 점검합니다.

내부 냉접점 보상으로 열전대 측정의 기준점 오차를 줄이며, 정확도는 K형 0~1372 °C 구간에서 ±1.3 °C, Pt100 0~400 °C 구간에서 ±0.7 °C입니다. AA 전지 3개로 약 20시간 동작해 하루 점검 순회를 전지 교체 없이 마칩니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

11종

열전대 발생·측정 지원

5종

RTD 3선식 입력 지원

6자리

백라이트 LCD 표시

0.01 mV

100 mV 범위 전압 분해능

특징

입력 신호를 직접 만들어
계기와 비교

핵심 특징현장에서 달라지는 점
열전대 11종 발생·측정A·B·C·D·E·J·K·N·R·S·T형을 한 대로 다루므로 설비별 열전대 종류가 달라도 교정기를 바꾸지 않습니다.
RTD 5종 3선식Pt100·Pt200·Pt500·Pt1000(385)과 Cu50을 3선식으로 연결해 RTD 입력 계기를 같은 방식으로 점검합니다.
내부 냉접점 보상기준 접점 온도를 내부에서 보정하므로 외부 얼음점 없이 열전대 측정 정확도를 확보합니다.
전압·저항 발생과 측정mV·V와 Ω 신호를 출력하고 측정해 온도 계기 외의 일반 입력 단자도 같은 장비로 점검합니다.
°F·°C 선택과 영점 버튼표시 단위를 현장 계기와 같게 선택하고, 영점 조정 버튼으로 표시값을 0점으로 조정합니다.
손전등·킥스탠드손전등으로 어두운 계장 패널 안쪽을 비추고 킥스탠드로 본체를 세워 읽으므로 점검 자세가 편합니다.

입력 점검

발생과 측정으로
계기 입력 점검

발생 모드에서는 교정기가 지정한 열전대나 RTD의 신호를 만들어 계기 입력 단자에 넣고, 계기가 표시하는 온도를 교정기 설정값과 비교합니다. 측정 모드에서는 열전대나 RTD, 전압, 저항 신호를 교정기로 읽어 센서와 배선 쪽 이상을 가립니다.

교정기 설정값과 계기 표시값 비교

열전대 계기는 열전대 어댑터로, RTD 계기는 3선 테스트 리드로 연결합니다. 설정 온도를 여러 구간으로 나눠 차례로 입력하면 현장에서 계기의 직선성을 점검합니다.

센서 선택

열전대 종류별
측정 범위 선택

같은 열전대라도 형식마다 측정 범위와 분해능이 다릅니다. K·J·E·N·T형은 0.1 °C 분해능으로, A·B·C·D·R·S형은 1 °C 분해능으로 표시하므로 고온 형식은 변화량보다 절대값 확인에 사용합니다.

  • K형 -100 ~ 1372 °C, J형 -60 ~ 1200 °C, E형 -50 ~ 1000 °C, N형 -200 ~ 1300 °C, T형 -100 ~ 400 °C
  • A형 0 ~ 2500 °C, B형 600 ~ 1820 °C, C형·D형 0 ~ 2310 °C, R형·S형 0 ~ 1767 °C
  • RTD: Pt100 -200 ~ 800 °C, Pt200·Pt500·Pt1000 -200 ~ 630 °C, Cu50 -50 ~ 150 °C

6자리 LCD와 단위 선택 버튼

6자리 백라이트 LCD에 설정 온도와 신호 종류가 표시되고 °C와 °F는 버튼으로 전환합니다. 어두운 패널 안쪽에서는 내장 손전등을 켜 두고 읽으세요.

교정 연계

현장 점검과
공인 교정의 구분

R2815는 계기의 온도 입력을 현장에서 점검하는 교정기이며 공인 기준기로 사용하는 장비가 아닙니다. 점검 결과에 공식 성적서가 필요하면 교정을 따로 의뢰하세요. 공인 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

열전대·RTD·전압·저항
상세 사양

항목사양
열전대 종류A · B · C · D · E · J · K · N · R · S · T (발생·측정)
RTD 종류Pt100 · Pt200 · Pt500 · Pt1000 (385), Cu50, 3선식 (발생·측정)
DC 전압 측정 100 mV-110 ~ 110 mV, 분해능 0.01 mV, ±(0.05 % 읽음값 + 0.03 mV)
DC 전압 측정 1 V-1.1 ~ 1.1 V, 분해능 0.0001 V, ±(0.05 % 읽음값 + 0.3 mV)
DC 전압 측정 30 V-30 ~ 30 V, 분해능 0.001 V, ±(0.02 % 읽음값 + 2 mV)
저항 측정 500 Ω0 ~ 500 Ω, 분해능 0.01 Ω, ±(0.05 % 읽음값 + 0.2 Ω)
저항 측정 5 kΩ0 ~ 5 kΩ, 분해능 0.0001 kΩ, ±(0.05 % 읽음값 + 2 Ω)
DC 전압 발생 100 mV-10 ~ 110 mV, 분해능 0.01 mV, ±(0.05 % 읽음값 + 0.03 mV)
DC 전압 발생 1 V-0.1 ~ 1.1 V, 분해능 0.0001 V, ±(0.05 % 읽음값 + 0.3 mV)
저항 발생 400 Ω0 ~ 400 Ω, 분해능 0.1 Ω, ±(0.05 % 읽음값 + 0.2 Ω)
저항 발생 4 kΩ0 ~ 4 kΩ, 분해능 1 Ω, ±(0.05 % 읽음값 + 2 Ω)
열전대 측정 A형0 ~ 1600 °C ±2.0 °C · 1600 ~ 2000 °C ±3.0 °C · 2000 ~ 2500 °C ±2.4 °C (분해능 1 °C)
열전대 측정 B형600 ~ 800 °C ±2.2 °C · 800 ~ 1000 °C ±1.9 °C · 1000 ~ 1820 °C ±1.4 °C (분해능 1 °C)
열전대 측정 C형0 ~ 1600 °C ±2.0 °C · 1600 ~ 2000 °C ±3.0 °C · 2000 ~ 2310 °C ±2.4 °C (분해능 1 °C)
열전대 측정 D형0 ~ 100 °C ±2.0 °C · 100 ~ 270 °C ±2.4 °C · 270 ~ 1200 °C ±2.2 °C · 1200 ~ 2310 °C ±2.4 °C (분해능 1 °C)
열전대 측정 E형-50 ~ 0 °C ±0.9 °C · 0 ~ 1000 °C ±1.5 °C (분해능 0.1 °C)
열전대 측정 J형-60 ~ 0 °C ±1.0 °C · 0 ~ 1200 °C ±1.5 °C (분해능 0.1 °C)
열전대 측정 K형-100 ~ 0 °C ±1.0 °C · 0 ~ 1372 °C ±1.3 °C (분해능 0.1 °C)
열전대 측정 N형-200 ~ 0 °C ±1.5 °C · 0 ~ 1300 °C ±1.3 °C (분해능 0.1 °C)
열전대 측정 R형0 ~ 1767 °C ±2.5 °C (분해능 1 °C)
열전대 측정 S형0 ~ 1767 °C ±2.0 °C (분해능 1 °C)
열전대 측정 T형-100 ~ 0 °C ±1.0 °C · 0 ~ 400 °C ±0.7 °C (분해능 0.1 °C)
열전대 발생 A형0 ~ 1600 °C ±2.0 °C · 1600 ~ 2000 °C ±2.2 °C · 2000 ~ 2500 °C ±2.4 °C (분해능 1 °C)
열전대 발생 B형600 ~ 800 °C ±1.5 °C · 800 ~ 1820 °C ±1.1 °C (분해능 1 °C)
열전대 발생 C형0 ~ 1600 °C ±2.0 °C · 1600 ~ 2000 °C ±2.2 °C · 2000 ~ 2310 °C ±2.4 °C (분해능 1 °C)
열전대 발생 D형0 ~ 100 °C ±2.6 °C · 100 ~ 270 °C ±2.4 °C · 270 ~ 1200 °C ±2.2 °C · 1200 ~ 2310 °C ±2.4 °C (분해능 1 °C)
열전대 발생 E형-200 ~ -100 °C ±0.5 °C · -100 ~ 600 °C ±0.4 °C (분해능 0.1 °C)
열전대 발생 J형-200 ~ -100 °C ±0.5 °C · -100 ~ 800 °C ±0.7 °C · 800 ~ 1200 °C ±0.7 °C (분해능 0.1 °C)
열전대 발생 K형-200 ~ -100 °C ±1.0 °C · -100 ~ 400 °C ±0.5 °C · 400 ~ 1200 °C ±0.7 °C · 1200 ~ 1372 °C ±0.9 °C (분해능 0.1 °C)
열전대 발생 N형-200 ~ -100 °C ±1.0 °C · -100 ~ 900 °C ±0.7 °C · 900 ~ 1300 °C ±0.8 °C (분해능 0.1 °C)
열전대 발생 R형0 ~ 100 °C ±1.5 °C · 100 ~ 1767 °C ±1.5 °C (분해능 1 °C)
열전대 발생 S형0 ~ 100 °C ±1.5 °C · 100 ~ 1767 °C ±1.5 °C (분해능 1 °C)
열전대 발생 T형 범위-250 ~ 400 °C (분해능 0.1 °C)
RTD 측정 Pt100-200 ~ 0 °C ±0.5 °C · 0 ~ 400 °C ±0.7 °C · 400 ~ 800 °C ±0.8 °C (분해능 0.1 °C)
RTD 측정 Pt200-200 ~ 100 °C ±0.8 °C · 100 ~ 300 °C ±0.9 °C · 300 ~ 630 °C ±1.0 °C (분해능 0.1 °C)
RTD 측정 Pt500-200 ~ 100 °C ±0.4 °C · 100 ~ 300 °C ±0.5 °C · 300 ~ 630 °C ±0.7 °C (분해능 0.1 °C)
RTD 측정 Pt1000-200 ~ 100 °C ±0.3 °C · 100 ~ 300 °C ±0.5 °C · 300 ~ 630 °C ±0.7 °C (분해능 0.1 °C)
RTD 측정 Cu50-50 ~ 150 °C ±0.7 °C (분해능 0.1 °C)
RTD 발생 Pt100-200 ~ 0 °C ±0.3 °C · 0 ~ 400 °C ±0.5 °C · 400 ~ 800 °C ±0.8 °C (분해능 0.1 °C)
RTD 발생 Pt200-200 ~ 100 °C ±0.8 °C · 100 ~ 300 °C ±0.9 °C · 300 ~ 630 °C ±1.0 °C (분해능 0.1 °C)
RTD 발생 Pt500-200 ~ 100 °C ±0.4 °C · 100 ~ 300 °C ±0.5 °C · 300 ~ 630 °C ±0.7 °C (분해능 0.1 °C)
RTD 발생 Pt1000-200 ~ 100 °C ±0.2 °C · 100 ~ 300 °C ±0.5 °C · 300 ~ 630 °C ±0.7 °C (분해능 0.1 °C)
RTD 발생 Cu50 범위-50 ~ 150 °C (분해능 0.1 °C)
표시부6자리 백라이트 LCD, 킥스탠드, 영점 조정 버튼, 내장 손전등
냉접점 보상내부 냉접점 보상
표시 단위°C / °F 선택
전원 / 배터리 수명AA 3개 / 약 20시간
자동 꺼짐 / 저전압 표시최대 60분 / 있음
테스트 리드교체 가능
마그네틱 행거호환 (R5900 별매)
동작 환경0 ~ 50 °C, 0 ~ 85 % RH
보관 온도-10 ~ 50 °C
크기 (W×D×H)191 × 90 × 53 mm
무게500 g
인증CE
구성온도 교정기, 테스트 리드, 악어 클립, 열전대 어댑터, 배터리

활용 분야

온도 계기 입력을
점검하는 현장

  • 온도 전송기·조절기 점검 — 입력 단자에 열전대나 RTD 신호를 넣어 표시값과 출력을 비교합니다.
  • 열전대 미터·데이터 로거 점검 — 로거의 온도 입력 채널이 설정값대로 읽는지 확인합니다.
  • 화학·석유 정제 설비 점검 — 공정 온도 계기를 정기 점검 주기에 맞춰 확인합니다.
  • 제조·철강 현장 점검 — 고온 열전대 입력의 정기 점검에 A·B·C·D·R·S형 신호를 사용합니다.

선택 가이드

점검 목적별
권장 장비

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
열전대·RTD 계기 입력을 현장에서 점검할 때REED R2815열전대 11종과 RTD 5종, 전압·저항을 발생하고 측정합니다.
mV·전류 신호를 발생시킬 때REED R8800mV·전류 교정기로 계기 입력 신호를 만듭니다.
다기능 공정 신호를 한 대로 다룰 때REED R5850다기능 공정 교정기로 공정 신호 점검 범위를 넓힙니다.
공인 성적서가 필요할 때교정 의뢰R2815는 현장 점검용이므로 성적서는 교정을 따로 의뢰해 발급받습니다.

구성·옵션

기본 구성과
별매 액세서리

구분내용
기본 구성온도 교정기, 테스트 리드, 악어 클립, 열전대 어댑터, AA 배터리
별매R5900 마그네틱 행거
품번R2815
