REED R4700SD-KIT 다기능 측정기(풍속,조도,온도,습도)

REED R4700SD-KIT 다기능 측정기(풍속,조도,온도,습도)

MODEL
R4700SD-KIT
브랜드
REED INSTRUMENTS

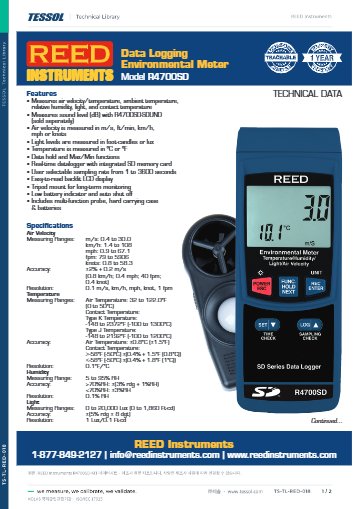

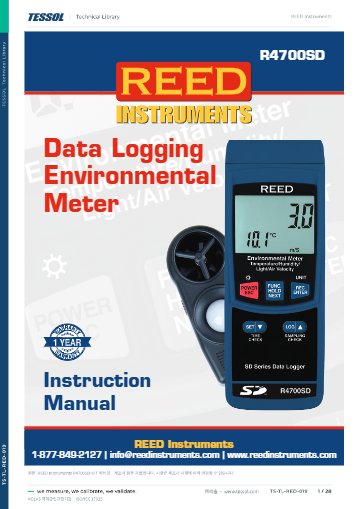

제품 자료
제품문의 구매하기

풍속·온습도·조도를
한 대로 남기는 환경 측정기 키트

REED R4700SD-KIT 데이터 로깅 환경 측정기 키트

견적 받기

Reed 국내 정식 공급 파트너

REED R4700SD-KIT는 풍속 0.4~30.0 m/s와 공기·접촉 온도, 습도, 조도를 SD 카드에 기록하는 데이터 로깅 환경 측정기 키트(멀티 환경 로거)입니다. 건물 환경 조사에서 기류·온습도·조도 점검을 한 대로 처리합니다.

풍속은 ±(2 % + 0.2 m/s), 습도는 ±3 % RH(70 % 미만) 정확도로 측정하며 디퓨저 앞 기류와 실내 온습도를 같은 시각에 기록합니다. 16 GB microSD 카드와 AC 어댑터가 키트에 포함되어 장시간 조사용 장비를 따로 준비하지 않습니다. 기록 파일은 별도 소프트웨어 없이 엑셀에서 열립니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.

0 ~ 20,000 lux

조도 측정 범위

1 ~ 3600초

자동 기록 간격 범위

99개

수동 저장 가능 개수

16 GB

microSD 카드 용량

특징

기류부터 조도까지
함께 기록하는 로거

핵심 특징현장에서 달라지는 점
풍속·온습도·조도·접촉 온도풍속계와 온습도계, 조도계를 따로 들고 다니지 않으므로 한 지점의 환경 값을 같은 시각에 대조합니다.
SD 카드 기록과 날짜·시각 저장측정 시각이 실시간 시계로 함께 저장되어, 점심 시간대나 공조 가동 전후처럼 시간대별 차이를 그대로 비교합니다.
엑셀에서 바로 열리는 파일전용 프로그램을 설치하지 않아도 카드를 PC에 꽂아 표와 그래프로 정리하므로 보고서 작성이 빨라집니다.
수동 99개 저장과 자동 기록지점마다 버튼을 눌러 저장하는 순회 조사와 삼각대에 세워 두는 장시간 조사를 한 장비로 진행합니다.
킥스탠드와 삼각대 장착책상 위에서는 킥스탠드로 세우고 천장 근처에서는 삼각대로 높여, 설치 위치에 맞게 프로브 높이를 조정합니다.
RS-232 출력측정값을 외부 장비로 전송하는 연동 구성에 사용합니다.
REED INSTRUMENTS R4700SD-KIT - 표시창과 버튼이 보이는 측정기 전면

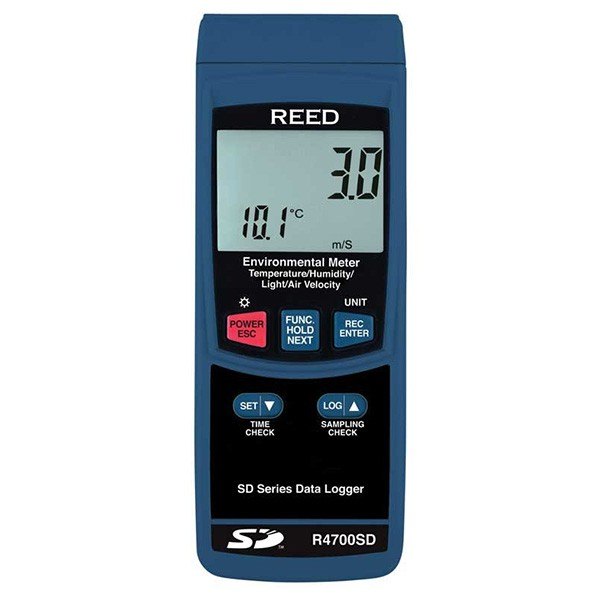

표시창과 버튼이 보이는 측정기 전면

기류 조사

디퓨저 앞 기류와
온습도의 동시 기록

환기 점검에서는 풍속과 함께 온습도와 조도를 보아야 체감 상태를 설명하기 쉽습니다. R4700SD-KIT는 같은 프로브로 풍속과 온습도, 조도를 측정해 한 지점의 조건을 하나의 기록 행에 저장하며, 공기 온도는 0~50 °C 범위를 ±0.8 °C로 측정합니다.

자동 기록 간격은 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800, 3600초 가운데 고릅니다. 조사 시간이 짧으면 짧은 간격으로 변동을 세밀하게 기록하고, 하루 이상 진행하는 조사는 긴 간격으로 카드 용량을 절약합니다.

삼각대에 고정한 장시간 기류 기록

본체를 삼각대에 올리고 다기능 프로브를 디퓨저 앞에 두면 설정한 간격마다 풍속과 온습도가 카드에 저장됩니다. 10분 자동 꺼짐 기능이 있어 수동 저장 조사 중 전원 낭비를 줄입니다.

전원 구성

국내 220 V에 맞는
어댑터 구성

기본 구성의 RSD-ADP-NA 어댑터는 북미용 플러그이므로 국내 220 V 콘센트에는 RSD-ADP-EU 어댑터를 사용합니다. 어댑터 없이 AA 건전지 6개로도 구동하며, 건전지 잔량이 줄면 저전압 표시가 켜집니다.

REED INSTRUMENTS R4700SD-KIT - 휴대용 케이스와 센서 프로브 구성품

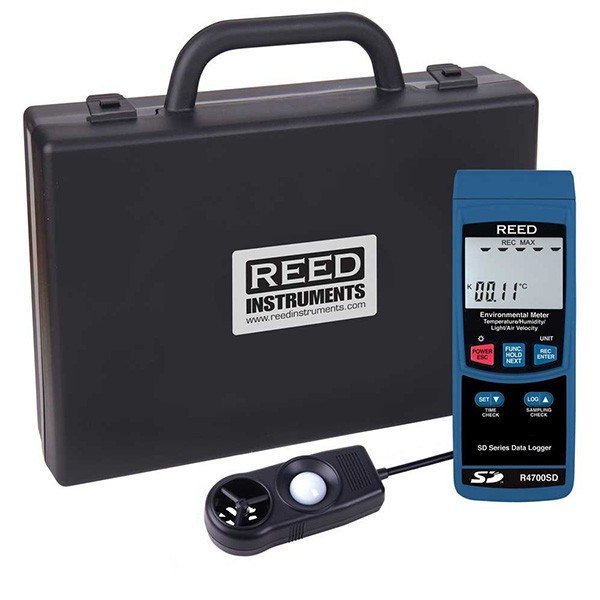

휴대용 케이스와 센서 프로브 구성품

사용 방법

REED R4700SD-KIT
측정 기능 전환과 엑셀 기록 순서

R4700SD는 풍속·온도, 습도·온도, 열전대 온도, 조도 중 한 기능을 골라 SD 카드에 기록하고, PC에서는 Excel로 파일을 엽니다. RS-232 출력은 RS-232/USB 케이블과 터미널 프로그램으로 받습니다.

소프트웨어·도구하는 일
Setup 모드 (SET 2초)dAtE, SP-t(기록 간격), Sd F(포맷), tYPE(K/J), t-CF(°C/°F) 설정
FUNCTION 버튼An(풍속·온도), rH(습도·온도), tP(열전대), LIgHt(조도) 기능 전환
Microsoft Excel기록 파일 열기(Place, Date, Time, Value, Unit 열)
터미널 프로그램RS-232 데이터 스트림 수신(9600 bps, 8 data bits, Parity None, 1 stop bit)

처음 연결하는 순서

순서할 일
1Class 4 SDHC 카드(1 ~ 16 GB)를 라벨이 본체 뒷면을 향하게 아래쪽 슬롯에 꽂고 Setup의 Sd F로 포맷하세요.
2SET 버튼을 2초 눌러 dAtE에서 날짜·시각을, SP-t에서 기록 간격을 정합니다.
3FUNCTION 버튼을 길게 눌러 An, rH, tP, LIgHt 중 측정할 기능을 고른 뒤 손을 떼어 확정하세요.
4REC를 누른 다음 LOG를 눌러 자동 기록을 시작하고, 끝낼 때는 LOG로 일시정지한 뒤 REC를 길게 누릅니다.
5SD 카드를 PC에 꽂고 Excel에서 파일을 열면 날짜·시각과 함께 측정값이 열로 나뉘어 표시됩니다.

REC 모드가 켜져 있으면 전원이 꺼지지 않으므로 기록 모드를 먼저 끝낸 뒤 전원을 끄세요. 수동 기록에서는 LOG를 눌러 저장할 때마다 SCAn Card가 깜박입니다.

REED INSTRUMENTS R4700SD-KIT - 측정기 상단에 SD 카드를 삽입하는 모습

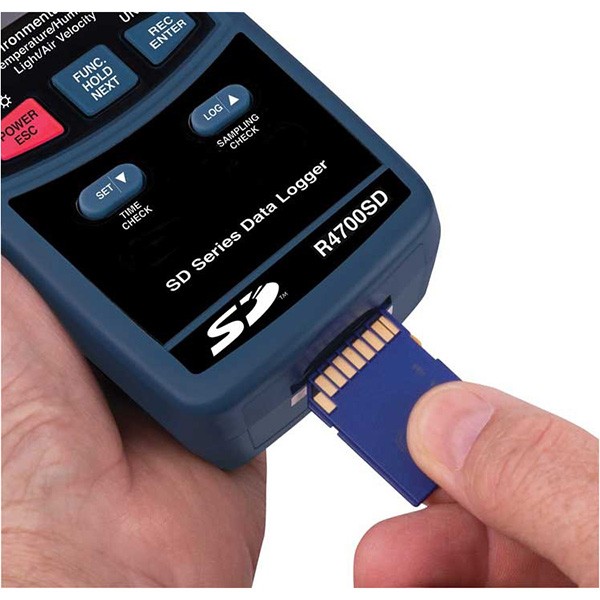

측정기 상단에 SD 카드를 삽입하는 모습

사양

R4700SD-KIT
풍속·환경 측정 사양

항목사양
풍속 범위0.4~30.0 m/s · 1.4~108 km/h · 0.8~58.3 knot
풍속 정확도 / 분해능±(2 % + 0.2 m/s) / 0.1 m/s, 0.1 km/h, 0.1 knot
공기 온도0~50 °C · ±0.8 °C
접촉 온도 (K형)-100~1300 °C
접촉 온도 (J형)-100~1200 °C
접촉 온도 정확도-50 °C 이상 ±(0.4 % + 0.8 °C) · -50 °C 이하 ±(0.4 % + 1 °C)
온도 분해능0.1 °C
습도 범위5~95 % RH
습도 정확도 / 분해능70 % 미만 ±3 % RH, 70 % 이상 ±(3 % 읽음값 + 1 % RH) / 0.1 % RH
조도 범위0~20,000 lux
조도 정확도 / 분해능±(5 % 읽음값 ± 8 dgt) / 1 lux
소음 (옵션 R4700SD-SOUND)30~80 dB · 50~100 dB · 80~130 dB 3개 범위 · 기본 정확도 ±3.5 dB · 분해능 1 dB
응답 시간1초
디스플레이4자리 듀얼 LCD · 백라이트
측정 기능데이터 홀드 · Max/Min · 조도 영점 조정
데이터 로깅실시간 시계와 날짜 기록 · 엑셀에서 열리는 파일
샘플링 간격 (자동)1, 2, 5, 10, 30, 60, 120, 300, 600, 1800, 3600초
수동 저장99개
외부 메모리SD 카드 최대 16 GB · Class 4 호환
자동 꺼짐 / 저전압 표시10분 / 지원
설치킥스탠드 · 삼각대 장착
전원AA 6개 또는 AC 어댑터
데이터 출력RS-232
인증CE
작동 온도0~50 °C
보관 온도-10~60 °C
작동 습도10~85 %
크기본체 135 × 60 × 33 mm · 프로브 105 × 46 × 29 mm
무게515 g

활용 분야

건물 환경 조사와
환기 점검 현장

  • 건물 환경 조사 — 여러 지점의 풍속과 온습도, 조도를 같은 양식으로 기록해 비교합니다.
  • 사무실·교실 환기 점검 — 디퓨저 앞 기류와 실내 온습도를 함께 읽어 급기 상태를 평가합니다.
  • 냉난방 설비 점검 — 공기 온도와 K·J형 접촉 온도를 한 장비로 측정해 배관과 토출구를 대조합니다.
  • 조명 점검 — 0~20,000 lux 범위의 작업면 조도를 지점별로 기록합니다.
  • 소음 조사 — 별매 R4700SD-SOUND를 연결해 30~130 dB 범위를 같은 기록에 더합니다.

선택 가이드

측정 대상별
REED 풍속 장비

이럴 때 (측정 조건)권장 모델선택 이유
느린 기류를 열선으로 기록할 때R4500SD열선식으로 0.2~25 m/s를 읽고 K·J형 접촉 온도를 지원합니다.
덕트의 빠른 흐름과 차압이 필요할 때R3001피토관 방식으로 1~80 m/s와 ±5000 Pa 차압을 읽고 내부 메모리에 저장합니다.
기록 없이 휴대하며 빠르게 볼 때LM-8000포켓형으로 풍속·온습도·조도·K형 온도를 화면에서 바로 읽습니다.
CO2까지 기록해야 할 때R9905NDIR 센서로 CO2 0~30,000 ppm와 온습도를 32,000 포인트까지 저장합니다.

구성·옵션

키트 구성품과
별매 옵션

구성품모델비고
데이터 로깅 환경 측정기R4700SD본체 · 다기능 프로브 · 하드 케이스 · 배터리
microSD 카드 (어댑터 포함)RSD-16GB16 GB
AC 전원 어댑터RSD-ADP-NA북미용 플러그
AC 전원 어댑터 (별매)RSD-ADP-EU220 V용
소음 측정 어댑터 (별매)R4700SD-SOUND30~130 dB

교정

교정 관리와
KOLAS 안내

풍속·온습도·조도·접촉 온도를 한 대로 읽는 장비이므로 측정 항목별 점검 이력을 한 곳에 기록해 두면 정기 교정 때 비교하기 쉽습니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내해 드립니다.
