Fluke FVF-SC4 소프트웨어+케이블

Fluke FVF-SC4 소프트웨어+케이블

MODEL
FVF-SC4
브랜드
FLUKE
제품 자료
제품문의 구매하기

벤치 멀티미터 측정값을
PC에서 기록·분석하는 소프트웨어

Fluke FVF-SC4 FlukeView Forms 소프트웨어 + USB/시리얼 케이블

견적 받기

Fluke 국내 공식 대리점

Fluke FVF-SC4는 8808A·8845A·8846A·45 벤치 멀티미터(벤치탑 DMM)의 측정값을 USB 또는 시리얼 케이블로 PC에 내려받아 저장·분석하고 보고서로 정리하는 FlukeView Forms 소프트웨어 세트입니다. 시험실의 측정 이력을 문서 단위로 관리할 수 있습니다.

세트에 케이블이 들어 있어 PC 포트 종류에 맞춰 바로 연결할 수 있습니다. 내려받은 측정값은 표와 그래프 형식의 보고서 양식에 정리되므로 품질 기록에 첨부하기 쉽습니다. 이 소프트웨어 세트는 (주)테솔이 국내에 공식 공급합니다.

4기종

8808A · 8845A · 8846A · 45

USB · 시리얼

2종 케이블 인터페이스

Windows 10

지원 OS의 최신 버전

RAM 32 MB

소프트웨어 구동 최소 메모리

특징

벤치 DMM 측정값을 문서로 만드는
FVF-SC4 소프트웨어

핵심 특징현장에서 달라지는 점
벤치 DMM 4기종 대응8808A·8845A·8846A·45의 기록을 같은 소프트웨어로 내려받으므로 시험실 장비의 기록 방식을 하나로 통일할 수 있습니다.
USB · 시리얼 케이블 포함노트북은 USB로, 시리얼 포트가 있는 시험용 PC는 시리얼로 연결하므로 인터페이스 케이블을 따로 구하지 않아도 됩니다.
주기 로깅30초나 5분 같은 간격으로 측정값이 자동 기록되므로 장시간 안정도 시험에서 값을 손으로 옮겨 적지 않아도 됩니다.
보고서 양식과 내보내기기록을 인쇄하거나 다른 소프트웨어로 내보낼 수 있고, 무료 FlukeView Demo/Reader로 동료와 공유할 수 있습니다.
단계별 소프트웨어Basic과 plus Designer 두 단계로 나뉘어 있어, 양식을 고쳐야 하는지에 따라 맞는 단계를 고르면 됩니다.

구성 선택

FlukeView SC 계열 가운데
SC4를 고르는 기준

FlukeView Forms 세트는 연결할 계측기와 케이블 구성에 따라 나뉩니다. 휴대형 멀티미터와 절연저항계에는 IR-USB 케이블이 든 FVF-SC2, 벤치 멀티미터에는 USB/시리얼 케이블이 든 FVF-SC4가 맞습니다. 케이블을 이미 갖고 있다면 소프트웨어만 담은 FVF-SC5를 고르세요.

보고서 양식에 정리된 측정값

내려받은 측정값은 표준 양식에 채워져 시험 조건과 함께 한 문서로 저장됩니다. 양식을 고쳐 써야 하는 현장이라면 Designer 단계로 올리는 FVF-UG를 함께 검토하세요.

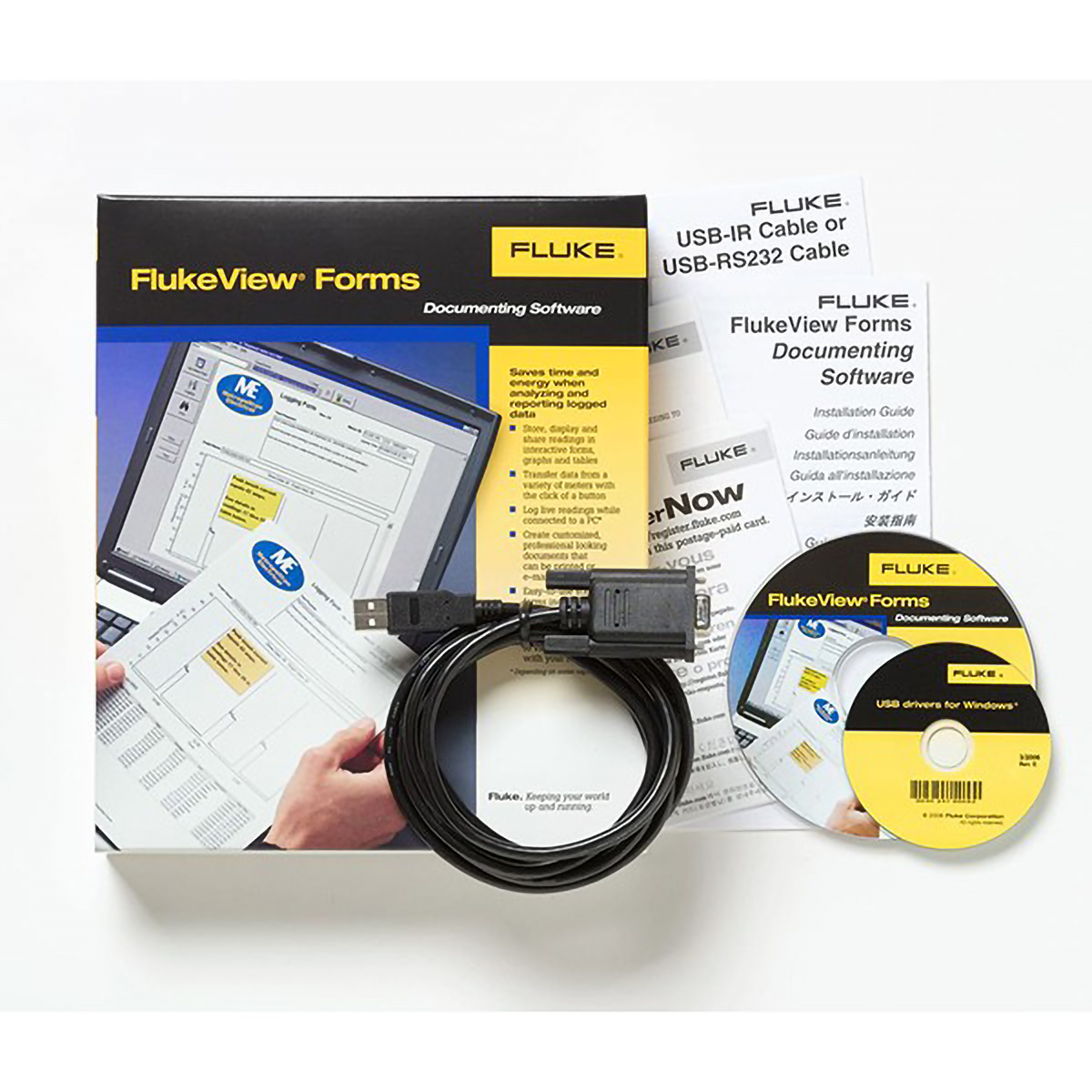

FLUKE FVF-SC4 - 소프트웨어 CD와 케이블, 설명서가 포함된 패키지 구성품
소프트웨어 CD와 케이블, 설명서가 포함된 패키지 구성품

설치 환경

FVF-SC4 설치용 PC 조건과
지원 OS

지원 OS는 Windows 2000, XP, Vista, 7, 8, 10이며 Windows 11은 지원 목록에 없습니다. PC에는 Pentium급 이상 CPU, RAM 32 MB, 디스크 70 MB가 필요하고 설치 중에는 100 MB의 여유 공간을 남겨 두어야 합니다. Windows 2000, XP, Vista에서는 관리자 권한으로 설치하세요.

USB와 시리얼 케이블 구성

PC에 USB 포트가 있으면 USB 케이블을, 시험용 PC처럼 시리얼 포트만 있으면 시리얼 케이블을 연결합니다. 설치 전에 PC의 포트 종류와 OS 버전부터 확인하세요.

사용 방법

FlukeView Forms FVF-SC4
벤치 DMM 연결과 보고서 작성

FVF-SC4는 FlukeView Forms와 USB/시리얼 케이블로 8808A, 8845A, 8846A, 45 벤치 멀티미터의 측정값을 PC로 가져옵니다. 값은 표준 양식에 채워져 보고서로 저장되며, 이벤트 로깅과 간격 로깅으로 장시간 기록도 남깁니다.

소프트웨어·도구하는 일
FlukeView Forms Basic측정값 PC 전송, 표준 양식 2종, 미터 1대 보기
FlukeView Forms plus Designer (FVF-UG)표준 양식 9종과 양식 수정, 회사명 변경, 여러 쪽 양식
USB/시리얼 케이블PC의 USB 또는 시리얼 포트와 벤치 DMM 연결
FlukeView Demo/Reader저장한 문서를 다른 PC에서 열람

처음 연결하는 순서

순서할 일
1PC가 Windows 2000~10이고 디스크 여유 공간이 100 MB 이상인지 확인하세요.
2FlukeView Forms를 설치합니다. Windows 2000, XP, Vista에서는 관리자 권한으로 설치하세요.
3PC 포트 종류에 맞춰 USB 또는 시리얼 케이블로 벤치 멀티미터와 연결합니다.
4FlukeView Forms를 실행하면 연결된 미터가 자동으로 감지되어 측정값이 전송됩니다.
5이벤트 로깅이나 간격 로깅을 골라 기록하고 결과를 양식으로 저장하세요.

45처럼 내부 메모리가 없는 미터는 PC에 연결해 둔 동안 실시간 판독값을 기록합니다.

사양

FVF-SC4 세트 구성과
소프트웨어 단계

항목사양
모델FVF-SC4
구성FlukeView Forms 소프트웨어 + USB/시리얼 케이블
호환 계측기Fluke 8808A, 8845A, 8846A, 45
인터페이스USB / 시리얼
지원 OSWindows 2000, XP, Vista, 7, 8, 10
CPUPentium급 이상
RAM32 MB
디스크 공간70 MB (설치 시 100 MB)
PC 포트시리얼 또는 USB
설치 권한Windows 2000, XP, Vista에서 관리자 권한 필요
로깅 방식주기 로깅 (예: 30초, 5분 간격)
출력인쇄, 다른 소프트웨어로 내보내기, 무료 FlukeView Demo/Reader 공유
소프트웨어 단계FlukeView Forms Basic / plus Designer

FlukeView Forms 단계별 기능

항목Basicplus Designer
측정 데이터 PC 전송지원지원
표준 양식 수2종9종
표준 양식 수정미지원지원
양식 맞춤 제작용 Designer미포함포함
동시 표시 미터 수1대8대
동시 실행 인스턴스1개4개
보고서 회사명 변경미지원지원
다중 페이지 양식미지원지원

활용 분야

벤치 멀티미터 측정 기록이
필요한 시험 현장

  • 교정·시험실 — 벤치 멀티미터의 측정 이력을 PC 파일로 저장해 시험 성적 자료에 첨부합니다.
  • 연구·개발 부서 — 개발 중 측정값을 주기 로깅으로 수집해 변동 추이를 문서로 확인합니다.
  • 품질 관리 부서 — 측정 보고서를 표준 양식으로 통일해 감사 증빙 자료로 보관합니다.
  • 다수 장비 운용 시험실 — 여러 벤치 장비의 기록을 한 소프트웨어에 모아 관리합니다.

선택 가이드

벤치 DMM 연결 방식에 맞는
FlukeView 세트 선택

이럴 때권장 구성선택 근거
벤치 멀티미터를 USB 또는 시리얼로 연결하려면FVF-SC4소프트웨어와 USB/시리얼 케이블이 한 세트라 벤치 장비에 바로 연결할 수 있습니다.
휴대형 미터를 IR-USB로 연결하려면FVF-SC2휴대형 미터에 맞는 IR-USB 케이블이 들어 있는 세트입니다.
케이블을 이미 갖고 있다면FVF-SC5케이블 없이 소프트웨어만 들어 있어 기존 케이블을 그대로 활용할 수 있습니다.
8846A 측정값을 PC 없이 저장하려면884X-1G8846A 전면 USB 포트에 바로 꽂아 쓰는 1 GB 메모리입니다.

구성·옵션

FVF-SC4 세트 구성과
함께 갖추는 품목

구분품목품번·비고
기본 구성FlukeView Forms 소프트웨어FVF-SC4
기본 구성USB/시리얼 케이블FVF-SC4에 포함
선택소프트웨어만 구성FVF-SC5
선택Basic에서 plus Designer로 업그레이드FVF-UG
선택8846A 전용 USB 메모리884X-1G
