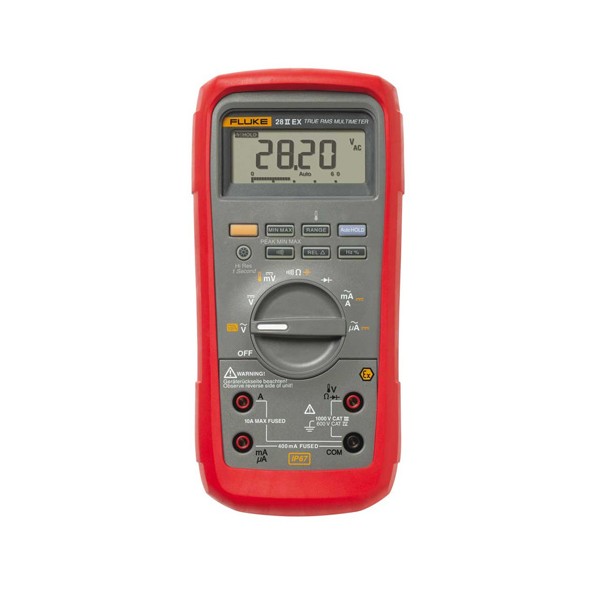

Fluke 28 IIEx 방폭형디지털 멀티미터

MODEL: Fluke 28 IIEx
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

방폭 구역 안팎에서 쓰는
본질안전 방폭형 멀티미터

Fluke 28 II Ex 본질안전 방폭형 멀티미터

견적 받기

Fluke 국내 공식 대리점

Fluke 28 II Ex는 ATEX·IECEx Ex ia IIC T4 Gb 본질안전 방폭 표시를 갖춘 true-rms 디지털 멀티미터(DMM)입니다. 석유·화학·제약 공정의 존(Zone) 1·2와 분진 존 21·22 안팎을 같은 장비로 오가며 1000 V·10 A까지 측정합니다.

기본 측정 사양은 28 II와 같고, 19,999 고분해능 모드와 컨덕턴스 측정이 더해져 높은 저항과 누설 점검에도 대응합니다. 백라이트를 끄면 AAA 건전지 3개로 400시간 동작하며, (주)테솔이 국내에 공식 공급합니다.

Ex ia

본질안전 방폭

IP67

방진·방수 등급

19,999

고분해능 모드 카운트

3년

보증 기간

특징

방폭 표시와 측정 기능을
함께 갖춘 멀티미터

핵심 특징	현장에서 달라지는 점
Ex ia 본질안전 방폭	ATEX와 IECEx 표시를 갖춰 방폭 구역 안팎에서 같은 측정기로 작업하므로 장비를 바꿔 드는 절차가 줄어듭니다.
19,999 고분해능 모드	정밀 모드에서 미세한 변화까지 구분하므로 누설과 편차를 세밀하게 비교할 수 있습니다.
VSD 저역 통과 필터	모터 드라이브의 노이즈를 걸러 전압과 주파수를 함께 읽을 수 있습니다.
컨덕턴스 측정	60.00 nS 범위로 높은 저항과 절연 누설 경향을 확인합니다.
250 µs 피크 캡처	순간 과도 현상을 놓치지 않고 기록합니다.
리드 입력 경보	리드를 잘못된 입력에 꽂으면 경보음과 표시로 알려 주므로 위험 구역 작업 중의 실수를 막을 수 있습니다.

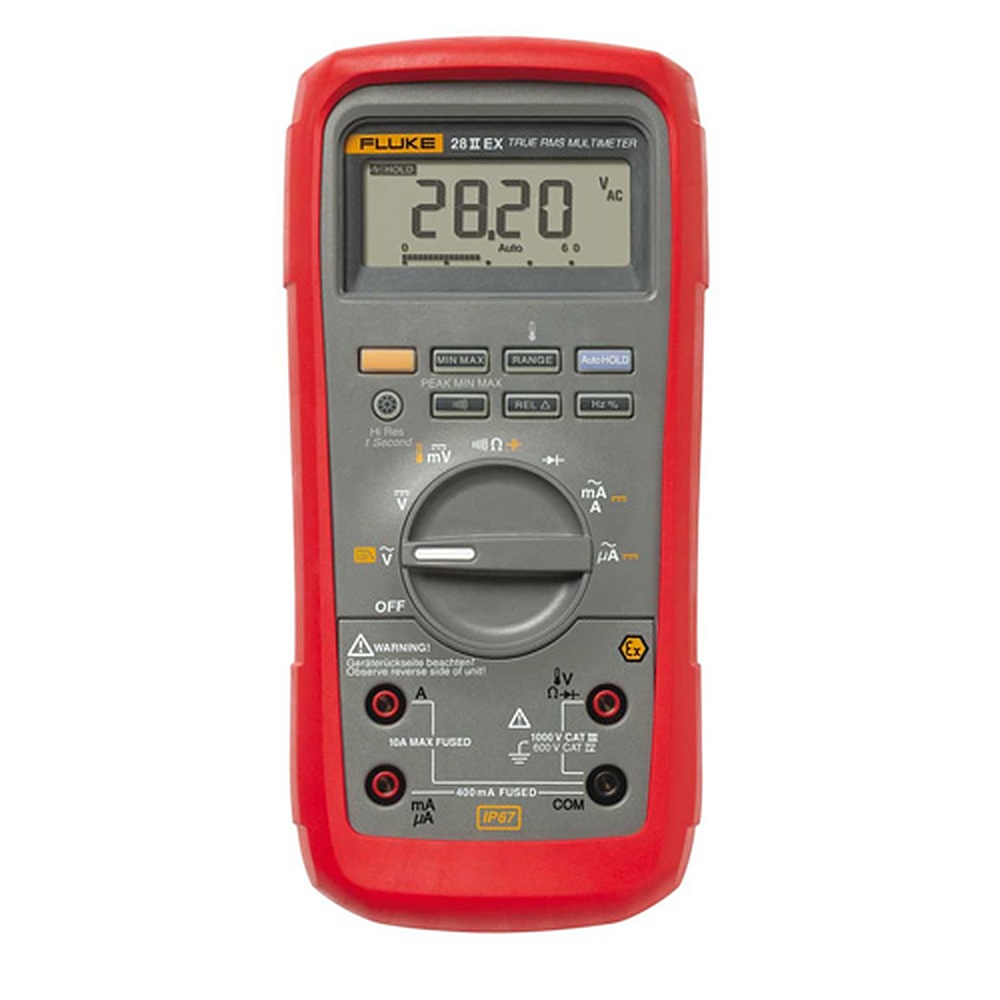

보호 커버를 씌운 방폭형 멀티미터 전면

위험 구역 운용

28 II Ex 구역 표시와
사용 조건

가스 위험 구역은 II 2 G Ex ia IIC T4 Gb, 분진 위험 구역은 II 2 D Ex ia IIIC T130 °C Db, 광산은 I M1 Ex ia I Ma로 표시됩니다. 현장의 구역 등급과 가스 그룹이 이 표시에 포함되는지 먼저 대조하세요.

위험 구역에서는 측정 범위가 일반 구역보다 줄어듭니다. 배터리는 반드시 위험 구역 밖에서 교체하세요. 구역 등급과 측정 대상을 미리 정리해 두면 어떤 측정 조건이 허용되는지 작업 전에 정할 수 있습니다.

도입 전 방폭 표시 라벨 대조

도입 전에 장비 라벨의 ATEX·IECEx 표시와 현장의 구역 등급을 대조하세요. 구역 등급이 더 엄격한 설비에서는 허용되는 측정 조건이 줄어들 수 있으므로 설비 담당자와 함께 확인하는 것이 안전합니다.

교정

방폭 멀티미터의
정기 교정 관리

방폭 구역에서 사용하는 측정기도 정기 교정으로 측정값을 관리해야 합니다. (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 28 II Ex 교정 방법과 일정을 안내해 드립니다.

사양

6000·19,999 카운트와
방폭 사양

항목	사양
카운트 · 표시	6000 · 고분해능 19,999 · 백라이트 LCD
DC 전압 (0.1 mV~1000 V)	±(0.05 % + 1)
AC 전압 (0.1 mV~1000 V)	±(0.7 % + 4) · true-rms
DC 전류 (0.1 µA~10 A)	±(0.2 % + 4)
AC 전류 (0.1 µA~10 A)	±(1 % + 2) · true-rms
저항	0.1 Ω ~ 50 MΩ · ±(0.2 % + 1)
컨덕턴스	60.00 nS · ±(1.0 % + 10)
다이오드 테스트	2.0 V · ±(2.0 % + 1)
듀티 사이클	0.0 ~ 99.9 % · 상승 시간 1 µs 미만에서 ±(0.2 % / kHz + 0.1 %)
정전 용량	10 nF ~ 9999 µF · ±(1 % + 2)
주파수	0.5 Hz ~ 199.99 kHz · ±(0.005 % + 1)
온도	-200 ~ +1090 °C · ±(1 % + 10) °C
피크 캡처	250 µs
최소·최대·평균	약 100 ms까지의 신호 표시
측정 보조	상대 모드 · 자동/수동 레인지 · 저역 통과 필터(VSD) · 리드 입력 경보
방폭 표시 (가스·분진)	II 2 G Ex ia IIC T4 Gb · II 2 D Ex ia IIIC T130 °C Db
방폭 표시 (광산)	I M1 Ex ia I Ma
IECEx	Ex ia IIC T4 Gb · Ex ia I Ma
북미 방폭 (NEC 500)	Class I, Div 1, Groups A-D, 130 °C
안전 등급	CAT III 1000 V · CAT IV 600 V (IEC 61010-2-033) · 오염도 2
보호 등급	IP67 (IP6X 방진 · IPx7 방수)
낙하	3 m (홀스터 장착)
전원 · 수명	AAA 건전지 3개 · 400시간 (백라이트 끔)
보증	3년
크기 (홀스터 포함)	6.4 × 10.0 × 19.8 cm
무게 (홀스터 포함)	700 g

활용 분야

방폭 구역과 일반 구역을
오가는 점검 현장

석유·화학 공정 — 존 1·2의 배관과 탱크 주변 전기 설비를 측정합니다.
제약 공장 — 방폭 구역 안에 있는 모터와 제어 회로를 점검합니다.
분진 설비 — 존 21·22 영역의 분진 환경 전기 설비를 점검합니다.
전기 정비 — 위험 구역 안팎을 오가도 측정기를 바꾸지 않고 작업을 이어 갑니다.

선택 가이드

작업 구역에 맞는
방폭형 멀티미터 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
위험 구역(존 1·2·21·22)에서 측정해야 한다면	28 II Ex	ATEX·IECEx Ex ia 표시를 갖춰 위험 구역 안에서 그대로 측정할 수 있습니다.
방폭이 필요 없고 같은 방수 등급이면 되는 일반 산업 현장이라면	28 II	IP67과 true-rms를 갖췄고, 방폭 표시가 없는 만큼 일반 현장용으로 충분합니다.
19,999 고분해능 측정이 필요하다면	28 II Ex	정밀 모드와 컨덕턴스 측정이 더해져 미세한 편차와 누설까지 확인할 수 있습니다.
측정값 기록과 PC 연동이 필요하다면	287 · 289	간격·이벤트 기록과 TrendCapture를 갖춰 시간에 따른 변화를 기록으로 남깁니다.

구성·옵션

28 II Ex 기본 구성과
별매 옵션

구분	항목	비고
구성품	28 II Ex 본질안전 디지털 멀티미터, Ex 홀스터	기본 구성
구성품	테스트 리드 1쌍, 악어클립 1쌍	기본 구성
구성품	장착 배터리, 빠른 참조 안내서	기본 구성
옵션	자석 걸이	별매

28 II Ex와 함께 검토할
Fluke 멀티미터

28 II Ex의 방폭 표시는 어떻게 읽습니까?
ATEX와 IECEx 모두 Ex ia IIC T4 Gb 본질안전 등급입니다. 분진 구역은 T130 °C Db, 광산은 Ma 등급이므로 현장의 구역 등급과 가스 그룹을 먼저 대조하세요.
Fluke 28 II Ex의 측정 기능은 28 II와 같습니까?
기본 측정 사양은 같습니다. 전압·전류 정확도는 DC ±(0.05 % + 1), AC ±(0.7 % + 4)로 같습니다. 28 II Ex에는 여기에 19,999 고분해능 모드와 컨덕턴스 측정이 더해졌습니다.
방폭 멀티미터의 배터리를 위험 구역에서 교체할 수 있습니까?
아닙니다. 배터리는 위험 구역 밖에서 교체하세요. 배터리는 별도 칸에 있어 퓨즈를 교체할 때도 교정 상태에 영향을 주지 않습니다.
28 II Ex의 보증 기간은 얼마입니까?
3년입니다. 28 II의 한정 평생 보증과 조건이 다르므로 주문할 때 확인하세요.
