Fluke STL120-IV 쉴드 테스트 리드

MODEL: STL120-IV
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

노이즈를 줄인 파형용 리드와
좁은 단자용 미니 핀서 리드

Fluke STL120-IV · TL950 테스트 리드

견적 받기

Fluke 국내 공식 대리점

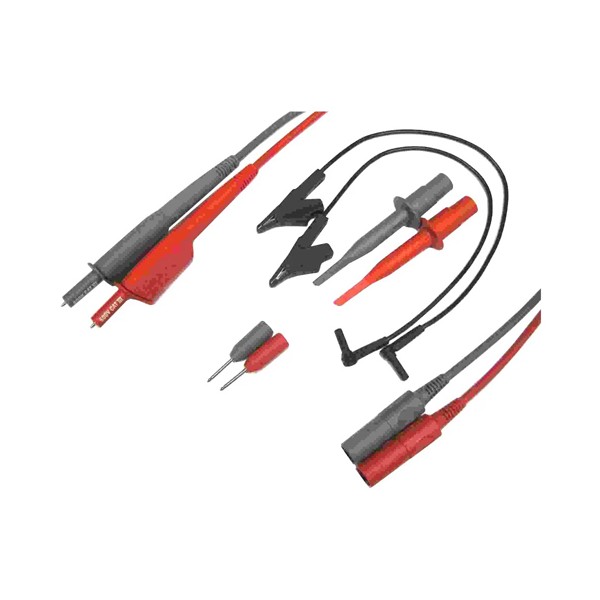

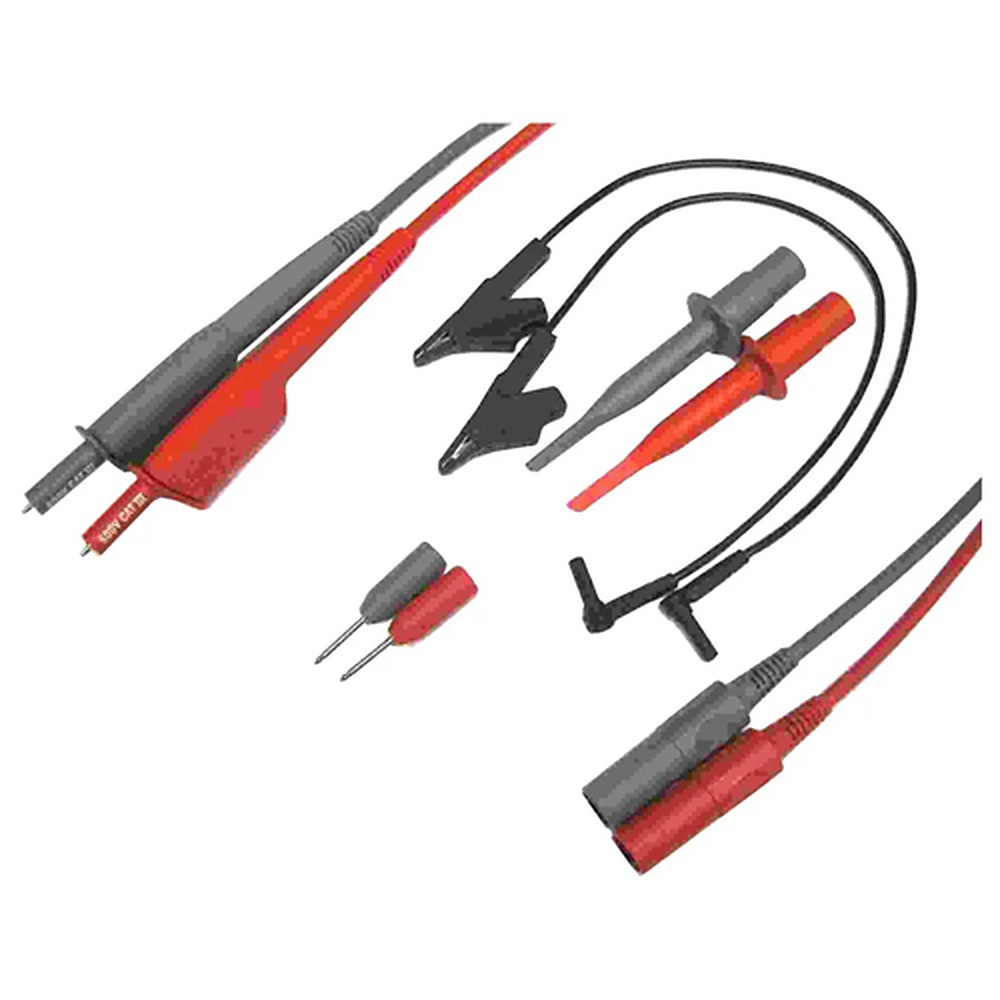

Fluke STL120-IV는 ScopeMeter 120B 시리즈에 연결해 DC ~ 12.5 MHz(-3 dB) 파형을 측정하는 600 V CAT IV 실드 테스트 리드 세트입니다. TL950은 4 mm 바나나 플러그에 2.3 mm까지 열리는 미니 핀서를 단 테스트 리드(미니 핀서 리드) 한 쌍입니다.

실드 구조의 STL120-IV는 노이즈를 줄인 상태로 파형을 측정하고, TL950은 좁은 단자와 작은 부품을 물어 측정합니다. 두 테스트 리드는 (주)테솔이 국내에 공식 공급합니다.

12.5 MHz

STL120-IV 대역폭

600 V

STL120-IV 정격 전압

2.3 mm

TL950 미니 핀서 열림 폭

90 cm

TL950 PVC 리드 길이

특징

STL120-IV 실드와
TL950 미니 핀서 구조

핵심 특징	현장에서 달라지는 점
이중 절연 실리콘 실드	리드로 들어오는 노이즈를 줄여, 파형을 측정할 때 잡음 때문에 신호를 잘못 판단하는 일을 막습니다.
접지 리드 포함	안전 설계의 접지 리드가 함께 들어 있어 접지 연결용 리드를 따로 준비하지 않아도 됩니다.
스트레인 릴리프	내장 스트레인 릴리프가 반복 굽힘으로 인한 단선을 줄여 리드 수명을 늘립니다.
톱니 모양 팁	프로브 팁이 측정점에서 미끄러지지 않아 단락 사고 위험이 낮아집니다.
미니 핀서 (TL950)	좁은 단자와 작은 부품에 핀서를 물려 두면 리드를 손으로 붙잡지 않은 채 측정할 수 있습니다.
AC120 · HC120 호환	AC120 앨리게이터 클립과 HC120 후크 클립을 함께 사용할 수 있어 측정점 형태에 맞춰 고를 수 있습니다.

용도 선정

STL120-IV와 TL950의
정격과 용도 차이

STL120-IV는 1:1 실드 리드여서 신호를 감쇠 없이 그대로 전달하며, ScopeMeter 120B 시리즈에 사용합니다. TL950은 30 V rms 또는 60 V DC, 3 A 정격이므로 저전압 회로와 전자 부품 측정에 적합합니다. 고전압 회로에는 600 V CAT IV 등급인 STL120-IV 계열을 사용하세요.

미니 핀서로 작은 단자를 물어 측정

TL950의 미니 핀서 리드는 측정기의 바나나 단자에 꽂아 사용합니다. 90 cm 길이의 PVC 리드여서 측정기와 측정점 사이에 충분한 거리를 둘 수 있습니다.

사양

STL120-IV · TL950 2개 모델 비교 사양

항목	STL120-IV	TL950
구분	실드 테스트 리드 세트 (1:1, 파랑 · 빨강)	미니 핀서 테스트 리드 (빨강 · 검정 한 쌍)
정격	600 V CAT IV	30 V rms 또는 60 V DC, 3 A
쓰임	Fluke ScopeMeter 120B 시리즈	4 mm 바나나 단자 측정기
특징	접지 리드 포함, DC ~ 12.5 MHz (-3 dB)	미니 핀서 2.3 mm까지 열림, 90 cm PVC 리드
최대 전류	1 A	3 A
리드 길이	1.2 m	90 cm
추가 테스트핀	2 mm, 600 V CAT II	해당 없음
품번	해당 없음	1616710

활용 분야

실드 리드와 핀서 리드의
활용 현장

파형 측정 — STL120-IV를 오실로스코프 신호선에 바로 연결해 파형을 읽습니다.
좁은 단자 — TL950 미니 핀서로 작은 단자를 물어 측정합니다.
부품 점검 — 작은 부품의 양쪽 단자에 리드를 물려 값을 읽습니다.
현장 측정 — 4 mm 바나나 단자 측정기에 TL950을 꽂아 바로 사용합니다.

선택 가이드

측정 목적에 맞는
Fluke 테스트 리드 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
오실로스코프 파형을 읽을 때	STL120-IV	1:1 실드 리드라 신호가 감쇠 없이 전달되고, 접지 리드까지 들어 있어 바로 측정을 시작할 수 있습니다.
좁은 곳을 물고 측정할 때	TL950	바나나 단자에 꽂는 미니 핀서가 2.3 mm까지 열려 좁은 단자도 물 수 있습니다.

구성·옵션

STL120-IV · TL950
구성품과 품번

구분	STL120-IV	TL950
구성	실드 리드 1:1 세트, 접지 리드 포함	미니 핀서 리드 한 쌍
품번	해당 없음	1616710

쉴드 테스트 리드와 프로브 클립 등 구성품

Fluke 테스트 리드와 함께 보는
측정 프로브

STL120-IV는 어느 측정기에 사용합니까?
Fluke ScopeMeter 120B 시리즈용입니다. 1:1 실드 리드여서 신호를 감쇠 없이 전달합니다.
TL950은 어떤 단자의 측정기에 맞습니까?
4 mm 바나나 단자에 맞습니다. 바나나 플러그로 측정기에 연결하며, 반대쪽 끝에 미니 핀서가 달려 있습니다.
TL950의 정격은 얼마입니까?
30 V rms 또는 60 V DC, 3 A입니다. 이보다 높은 전압의 회로에는 600 V CAT IV 등급인 STL120-IV 계열을 사용하세요.
STL120-IV에 접지 리드도 들어 있습니까?
네, STL120-IV에는 안전 설계 접지 리드가 포함되어 있습니다.
STL120-IV의 2 mm 추가 테스트핀은 어디에 사용합니까?
2 mm 단자에 꽂아 사용하는 핀이며 600 V CAT II 등급입니다.

Fluke STL120-IV 쉴드 테스트 리드

노이즈를 줄인 파형용 리드와
좁은 단자용 미니 핀서 리드
