Fluke NORMA 6003/6003+/6004/6004+ NORMA 6000 시리즈

Fluke NORMA 6003/6003+/6004/6004+ NORMA 6000 시리즈

MODEL
NORMA 6003/6003+/6004/6004+
브랜드
FLUKE

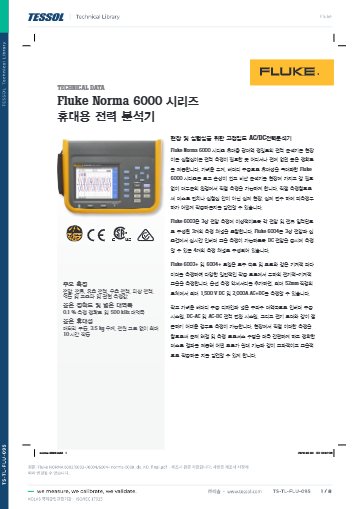

제품 자료
제품문의 구매하기

인버터와 모터의 효율을
현장에서 측정하는 전력 분석기

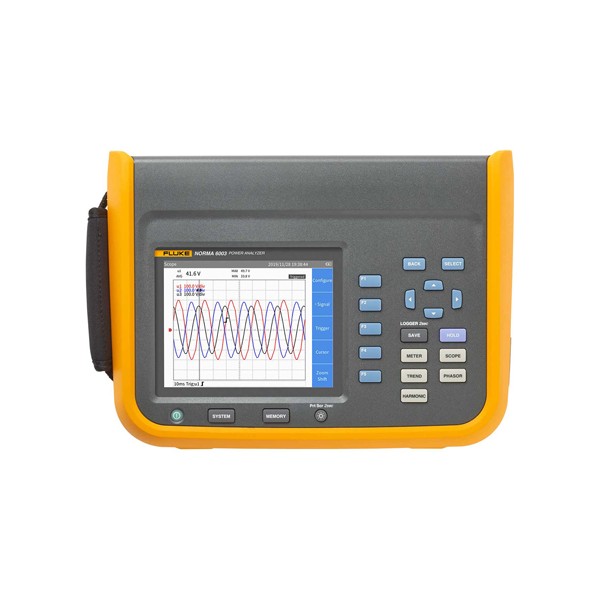

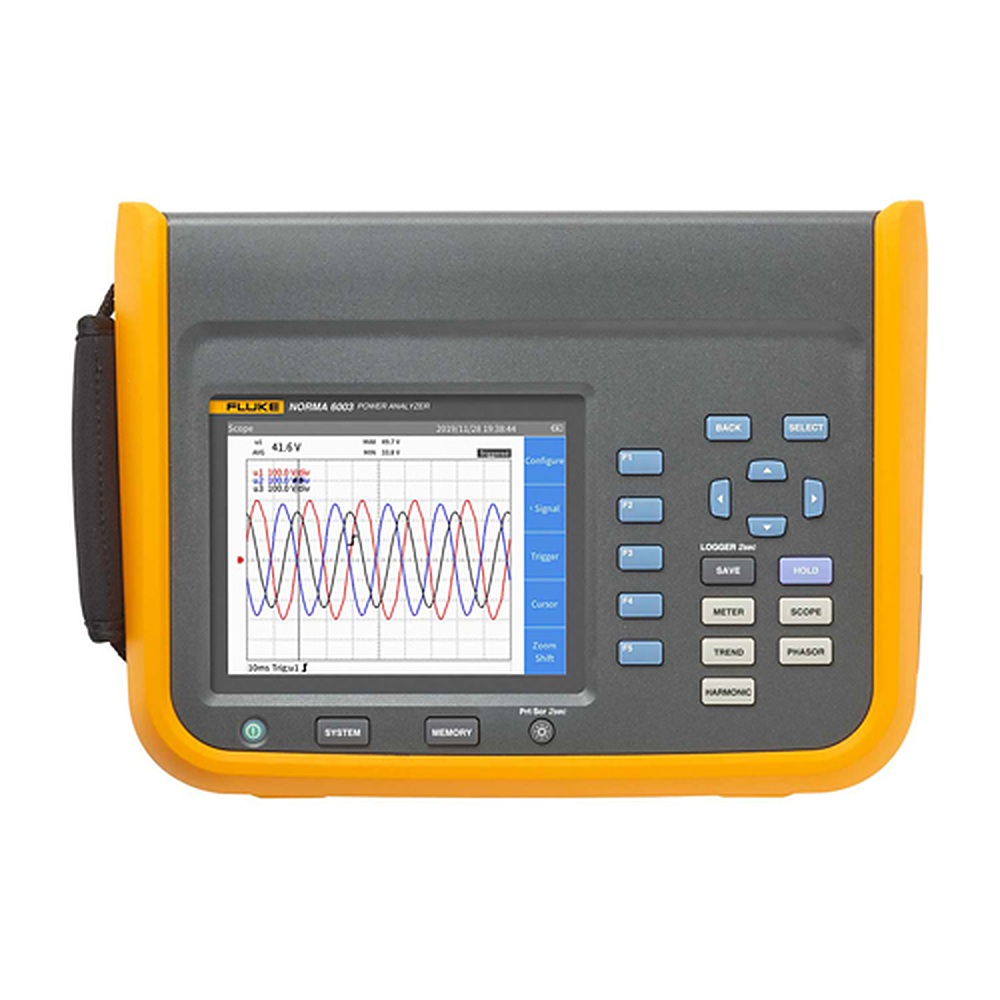

Fluke Norma 6000 시리즈 휴대형 전력 분석기

견적 받기

Fluke 국내 공식 대리점

Fluke Norma 6000 시리즈는 정확도 0.1 %, 대역폭 500 kHz, 200 kS/s 샘플링으로 인버터 구동 시스템과 모터의 효율을 현장과 시험실에서 측정하는 휴대형 전력 분석기(Power Analyzer)입니다. 3상 AC 입력과 DC 출력 전력을 동시에 분석합니다.

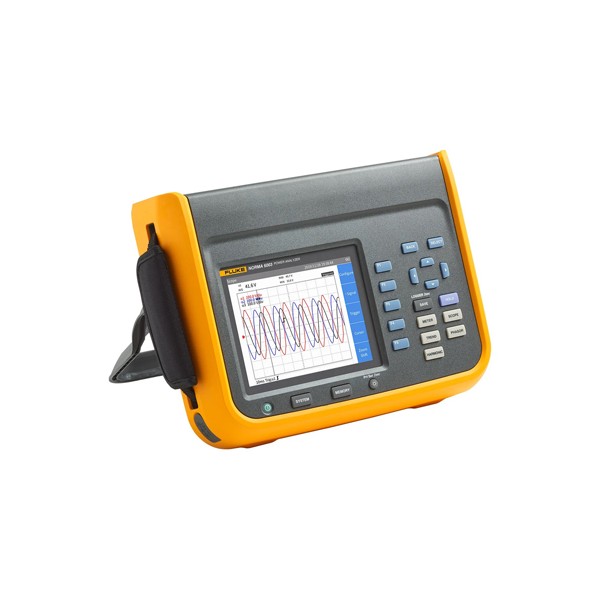

3.5 kg 본체는 BP291 배터리로 최대 10시간 동작하므로, 전원 코드가 닿지 않는 현장에서도 효율 시험을 이어 갈 수 있습니다. 측정값은 32 GB 메모리에 100 ms–1 s 간격으로 연속 기록합니다. 6003·6003+·6004·6004+ 네 모델로 구성된 이 전력 분석기는 (주)테솔이 국내에 공식 공급합니다.

0.1 %

전압 읽음값 기준 정확도

500 kHz

1000 V 범위 대역폭

200 kS/s

파형 샘플링 속도

10시간

BP291 배터리 동작 시간

특징

Norma 6000 전력 분석기의
정밀 측정 특징

핵심 특징현장에서 달라지는 점
0.1 % 정확도전압 정확도가 읽음값 0.1 % + 범위 0.1 %(10 V 범위는 범위 0.2 %)여서 효율 계산에 들어가는 입력 오차가 작습니다.
500 kHz 대역폭, 200 kS/s인버터 스위칭 성분이 섞인 왜곡 파형도 잘라내지 않고 측정하므로 변환 효율 계산의 오차 요인이 줄어듭니다.
고조파 100차50 Hz와 60 Hz 기본파 기준으로 100차까지 분석해 인버터 출력에 섞인 고조파 성분을 상세히 평가합니다.
절연된 채널채널이 서로 전기적으로 절연되고 CMRR이 높아, 3상 회로와 DC 출력을 한 기기에 동시에 결선할 수 있습니다.
6·7·8채널 확장분석기 2대를 동기화하면 한 대의 입력 수를 넘는 다회로 시험도 같은 시간축에서 비교할 수 있습니다.
USB·RS485 원격 제어RS485 장거리 연결까지 지원하므로 분석기가 시험실 밖에 있어도 PC에서 설정과 수집을 원격으로 제어할 수 있습니다.

효율 시험

인버터 입출력을
동시에 측정하는 구성

인버터 효율은 입력 AC 전력과 출력 전력의 비로 구하므로 두 전력을 같은 순간에 측정해야 합니다. 6004는 4전압·4전류 채널을 갖추어 3상 출력 전력과 DC 입력 전력을 한 대로 동시에 분석하고, 6003은 3전압·3전류 채널로 3상 계통의 전압, 전류, 역률을 측정합니다.

측정 항목에는 RMS, 기본파, 고조파 왜곡, 유효·무효·피상 전력, 역률, 위상각, 효율, 임피던스, 에너지, Ah, 주파수가 들어갑니다. 측정 업데이트 속도는 100 ms, 200 ms, 500 ms, 1 s 가운데 시험 목적에 맞게 선택할 수 있습니다.

션트 입력과 BNC 입력의 전류 측정 방식

직접 전류 입력은 0.1 A, 1 A, 10 A 션트 범위를 사용하고, 큰 전류는 BNC 전압 입력에 전류 센서나 클램프를 연결합니다. 옵션인 FLUKE-80i-2010s 2000 A AC/DC 전류 클램프를 쓰면 대전류 설비도 같은 분석기로 측정할 수 있습니다.

모터 입력

Norma 6003+·6004+의
모터 기계 효율 측정

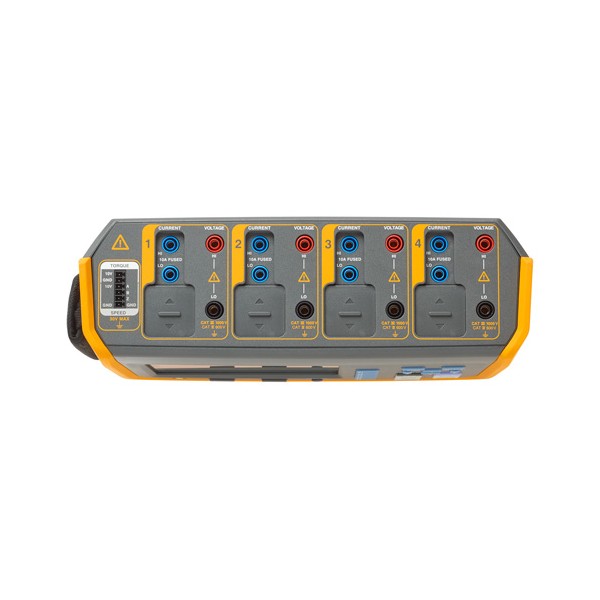

6003+와 6004+는 모터 입력 1개를 더해 속도, 토크, 기계 출력과 기계 효율을 전기 입력 전력과 함께 구합니다. 모터 모듈은 ±10 V DC 전압 채널 2개와 최대 100 kHz 펄스 채널 3개를 갖추고 있어 토크 센서와 회전 속도 센서를 직접 연결할 수 있습니다.

모터 전압 입력의 DC 정확도는 범위 0.1 % + 읽음값 0.1 %, 주파수 정확도는 범위 0.05 % + 읽음값 0.05 %입니다. 속도·토크 어댑터(6핀)는 이 두 모델에만 동봉됩니다.

교정 연계

전력 분석기
정기 교정과 기준 관리

효율 시험은 0.1 % 단위의 차이를 비교하므로 분석기의 전압·전류 입력을 주기적으로 교정해 지시값 이동을 관리해야 합니다. 정기 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 모델과 측정 항목을 확인한 뒤 안내해 드립니다.

사용 방법

Norma 6000
PC 소프트웨어 연결과 원격 측정

Norma 6000 시리즈는 기본 구성 USB 드라이브에 들어 있는 Fluke Power Analyzer Software로 온라인 측정, 데이터 다운로드, 분석을 합니다. PC와는 USB(근거리)나 RS485(장거리)로 연결해 분석기를 원격 제어합니다.

소프트웨어·도구하는 일
Fluke Power Analyzer Software온라인 측정, 데이터 다운로드와 분석, 원격 제어
전면 패널 (본체)현장에서 측정 설정
Norma 6000 Series Firmware Upgrade분석기 펌웨어 업데이트

처음 연결하는 순서

순서할 일
1동봉된 USB 드라이브에서 Fluke Power Analyzer Software를 PC에 설치합니다.
2전면 패널에서 측정 조건을 설정하거나 PC 연결 후 소프트웨어에서 설정하세요.
3가까운 PC는 USB mini-B 케이블로, 멀리 떨어진 PC는 RS485로 분석기와 연결합니다.
4소프트웨어에서 온라인 측정을 시작해 값을 확인하세요.
5측정이 끝나면 저장된 데이터를 내려받아 분석합니다.

소프트웨어와 펌웨어의 최신 버전은 Fluke 지원 사이트의 Norma 다운로드 페이지에서 받을 수 있습니다. 측정률은 100 ms에서 1 s 사이로 조정하며, 추세 데이터는 화면 갱신 속도로 저장됩니다.

사양

Norma 6000 4개 모델
사양 비교

항목Norma 6003Norma 6003+Norma 6004Norma 6004+
전압·전류 채널3 V + 3 A3 V + 3 A4 V + 4 A4 V + 4 A
모터 입력 (속도·토크)해당 없음1해당 없음1
속도·토크 어댑터 (6핀)해당 없음동봉해당 없음동봉
Fluke 품번5125180512519851252095125211

시리즈 공통 사양

항목사양
전압 범위10 V / 100 V / 1000 V, 파고율 CF ≤ 2, 10 % 과부하
전압 정확도 DC · AC 10 Hz–1 kHz±(0.1 % 읽음값 + 0.1 % 범위) (100 V · 1000 V), 10 V 범위 ±(0.1 % 읽음값 + 0.2 % 범위)
전압 정확도 AC 10 kHz±(5 % 읽음값 + 0.5 % 범위)
대역폭 / 샘플 속도500 kHz (1000 V), 200 kHz (100 V), 100 kHz (10 V) / 200 kS/s
전압 입력 임피던스 / CMRR2 MΩ / 10 pF (일반) / 120 dB (50/60 Hz)
션트 전류 범위0.1 A · 1 A · 10 A, 입력 임피던스 0.025 Ω (일반)
션트 대역폭10 A 500 kHz · 1 A 200 kHz · 0.1 A 100 kHz
션트 정확도 DC10 A 0.1 + 0.2 % · 1 A 0.1 + 0.5 % · 0.1 A 0.1 + 2 %
션트 정확도 AC 10 Hz–1 kHz10 A 0.1 + 0.1 % · 1 A 0.1 + 0.2 % · 0.1 A 0.1 + 1 %
션트 정확도 AC 10 kHz5 + 1 % (전 범위)
BNC 전압 입력0.1 V · 1 V · 10 V, 100 kΩ / 100 pF (일반)
BNC 대역폭10 V 500 kHz · 1 V 200 kHz · 0.1 V 100 kHz
BNC 정확도 DC10 V 0.1 + 0.1 % · 1 V 0.1 + 0.2 % · 0.1 V 0.1 + 1 %
BNC 정확도 AC 10 Hz–1 kHz10 V 0.1 + 0.1 % · 1 V 0.1 + 0.1 % · 0.1 V 0.1 + 0.5 %
모터 전압 입력±10 V DC, 2채널, 1.1 MΩ (일반), DC 정확도 0.1 % 범위 + 0.1 % 읽음값
모터 펄스 입력3채널, 최대 100 kHz, 로직 임계값 2 V (high) / 0.8 V (low)
주파수 정확도0.05 % 범위 + 0.05 % 읽음값
고조파 차수최대 100차 (50 Hz · 60 Hz), FFT/보간 계산
측정 항목RMS · DC · AC 성분 · 정류 평균 · 피크 · 파고율 · 기본파 · 고조파 왜곡 · 유효·무효·피상 전력 · 역률 · 위상각 · 효율 · 임피던스 · 에너지 · Ah · 주파수 · 모터 속도 · 토크 · 기계 출력
측정 업데이트 속도100 ms · 200 ms · 500 ms · 1 s
디스플레이 / 저장5.7 in TFT 640 × 480 / 32 GB
통신USB, RS485, 분석기 2대 동기화로 6 · 7 · 8채널
배터리BP291 10.8 V 5000 mAh 54 Wh, 동작 10시간 (IEC 62133, UN38.3)
안전IEC 61010-1 오염도 2, IEC 61010-2-030 CAT IV 600 V / CAT III 1000 V
EMCIEC 61326-1 산업용, IEC 61326-2-2
보호 등급IEC 60529 IP50 (단자 체결 시)
외형 치수 / 무게298 × 215 × 96 mm / 3.5 kg
작동 / 보관 온도-10 ~ 50 °C / -30 ~ 60 °C
작동 습도10 °C 미만 비응축, 10–30 °C 90 % 이하, 30–40 °C 75 % 이하, 40–50 °C 45 % 이하
작동 / 보관 고도2000 m / 12000 m
보증1년

활용 분야

Norma 6000 전력 분석기가
쓰이는 시험 현장

  • 인버터 구동 시스템 효율 시험 — 입력 AC 전력과 출력 전력을 동시에 측정해 변환 효율을 구합니다.
  • DC-AC·AC-DC 전력 변환 장치 측정 — DC 입출력 전력과 고조파를 한 대로 분석합니다.
  • 전기 모터 기계 효율 측정 — 속도·토크 센서를 연결해 전기 입력 대비 기계 출력을 구합니다.
  • 접근이 어려운 현장의 전력 측정 — 배터리 구동과 RS485 원격 제어로 설치 제약을 줄입니다.

선택 가이드

시험 구성에 맞는
Norma 6000 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
3상 전압·전류만 측정할 때Norma 60033전압·3전류 채널 구성이라 3상 측정에 충분합니다.
3상 출력과 DC 전력을 동시에 볼 때Norma 60044전압·4전류 채널을 갖추어 입력과 출력을 한 대에 함께 결선할 수 있습니다.
모터 속도·토크와 기계 효율이 필요할 때Norma 6003+ · 6004+모터 입력 1개와 속도·토크 어댑터가 추가되어 전기 입력과 기계 출력을 함께 구합니다.
한 대의 채널 수를 넘는 시험일 때2대 동기화2대를 동기화해 6 · 7 · 8채널로 확장하면 다회로를 같은 시간축에서 비교할 수 있습니다.

구성·옵션

Norma 6000 기본 구성과
선택 옵션

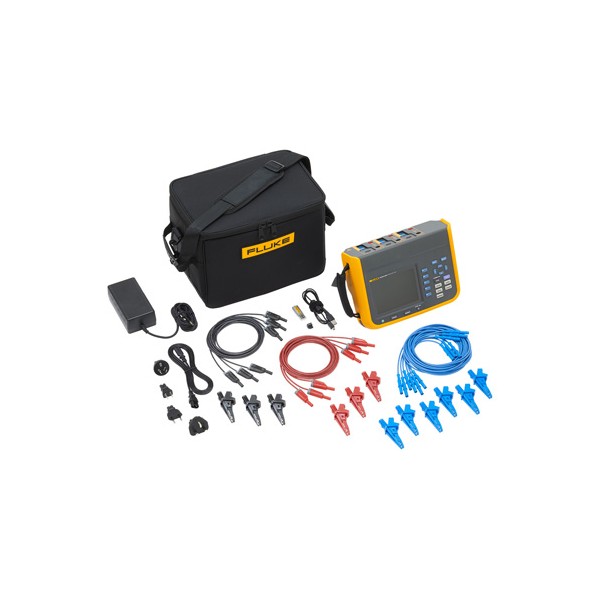

  • 기본 구성 — 분석기 본체, 전원 어댑터와 코드, 테스트 리드 1.5 m(빨강 4 · 검정 4 · 파랑 4), FLUKE-17XX-TL 리드 0.18 m(파랑 8), 악어 클립 12개, USB mini-B 케이블, RS-485 동기 어댑터(3핀), PC 소프트웨어와 매뉴얼이 담긴 USB 드라이브, 소프트 케이스.
  • + 모델 추가 구성 — 속도·토크 어댑터(6핀).
  • 선택 옵션 — BP291 배터리, FLUKE-80i-2010s 2000 A AC/DC 전류 클램프.
