Fluke FLK-IRR1-SOL 태양광 방사 조도 계측기

Fluke FLK-IRR1-SOL 태양광 방사 조도 계측기

MODEL
FLK-IRR1-SOL
브랜드
FLUKE
제품 자료
제품문의 구매하기

태양광 패널의 일사량과 온도를
함께 읽는 일사량 측정기

Fluke IRR1-SOL 태양광 일사량 측정기

견적 받기

Fluke 국내 공식 대리점

Fluke FLK-IRR1-SOL은 100~1400 W/m² 일사량과 패널 온도, 경사, 방위를 한 대로 읽는 휴대용 태양광 일사량 측정기(PV 일사계)입니다. 설치·시운전·점검 현장에서 IEC 62446-1 문서에 들어가는 순간 일사량 값을 바로 확보할 수 있습니다.

일사량 정확도는 입사각 35° 이하, AM1.5(ASTM G-173) 스펙트럼 조건에서 ±(5 % + 5 digits)입니다. 패널 표면 온도는 흡착판 외부 프로브로 -30~100 °C 범위에서 측정합니다. AA 알카라인 4개로 약 50시간 동작해 하루 점검 순회를 배터리 교체 없이 마칠 수 있으며, (주)테솔이 국내에 공식 공급합니다.

100 ~ 1400 W/m²

일사량 측정 범위

-30 ~ 100 °C

프로브 온도 측정 범위

-90° ~ +90°

경사 측정 범위

0 ~ 360°

방위 측정 범위

특징

IRR1-SOL 한 대로 읽는
일사량·온도·경사·방위

핵심 특징현장에서 달라지는 점
일사량·온도·경사·방위네 가지 값을 한 대로 읽으므로 장비를 바꾸지 않고 시운전 보고서에 필요한 값을 확보할 수 있습니다.
IEC 62446-1 문서용 값W/m² 단위의 순간 일사량을 바로 읽어 점검 보고서의 일사량 항목에 그대로 기록할 수 있습니다.
흡착판 프로브흡착판으로 패널 표면에 붙여 온도를 읽으므로 모듈 온도와 일사량을 같은 시각에 기록할 수 있습니다.
경사·방위 확인지붕과 패널의 기울기와 방향을 현장에서 읽어 설계 도면과 바로 대조합니다.
고대비 대형 LCD직사광선 아래에서도 큰 숫자가 잘 보여 옥외 작업 중 판독 실수가 줄어듭니다.
30분 자동 꺼짐조작이 없으면 전원이 꺼져 배터리를 아끼므로, 하루 순회 중 배터리를 바꾸지 않아도 됩니다.

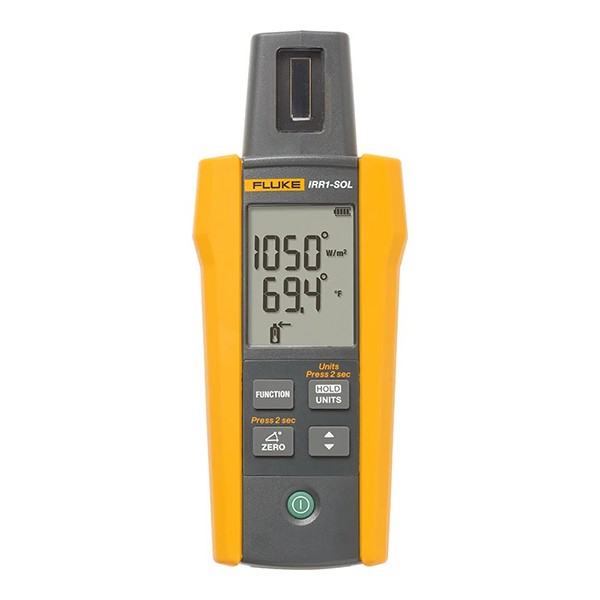

FLUKE FLK-IRR1-SOL - 표시창과 조작 버튼이 있는 휴대형 계측기 전면
표시창과 조작 버튼이 있는 휴대형 계측기 전면

보고서용 측정

IEC 62446-1 보고서용
일사량 측정 방법

IEC 62446-1 문서에는 측정 시각의 순간 일사량이 필요하며, IRR1-SOL은 이 값을 W/m² 단위로 읽습니다. 정확도 사양은 입사각 35° 이하, AM1.5 스펙트럼 조건에서 성립합니다. 해가 낮은 시간대에 측정했다면 조건 밖의 값이라는 점을 기록에 함께 남기세요.

측정 조건을 보고서와 함께 기록

일사량과 함께 패널 온도, 경사, 방위를 같은 시각에 읽어 두면 조건이 다른 점검 결과를 나중에 비교하기 쉽습니다. 점검할 때마다 센서를 같은 위치에 두고 측정하세요.

방위 측정 조건

방위 값이 유효한
본체 경사 ±20° 조건

방위는 본체 경사가 수평에서 ±20° 이내일 때만 유효하며 범위를 벗어나면 LCD에 "---"가 표시됩니다. 방위 기준은 자북이므로 도면의 진북 방위와 비교할 때는 지역 편각을 보정하세요.

경사 ±20° 이내에서 방위 읽기

본체를 수평에 가깝게 든 채 방위를 읽고, 기울어진 패널 면의 경사는 따로 읽어 기록하세요. 두 값을 같은 위치에서 이어서 읽으면 설치 방향 기록이 일관됩니다.

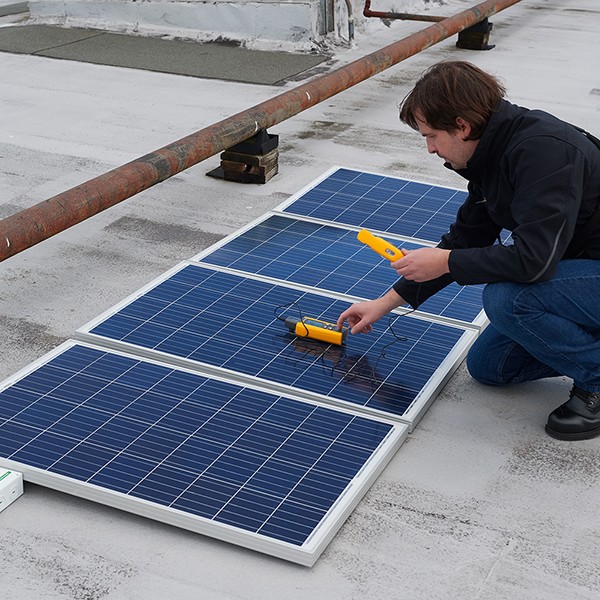

FLUKE FLK-IRR1-SOL - 옥상 태양광 패널을 계측기로 점검하는 작업 모습
옥상 태양광 패널을 계측기로 점검하는 작업 모습

사양

FLK-IRR1-SOL
상세 사양

항목사양
일사량100 ~ 1400 W/m², 분해능 1 W/m², ±(5 % + 5 digits) (입사각 35° 이하, AM1.5 ASTM G-173 스펙트럼)
온도 (외부 프로브)-30 ~ 100 °C, 분해능 0.1 °C, -10 ~ 75 °C ±5 °C, -30 ~ -10 °C와 75 ~ 100 °C ±8 °C, 응답 시간 약 30초
경사-90° ~ +90°, 분해능 0.1°, -50° ~ +50° ±1.5°
경사 정확도 (범위 확장)-85° ~ -50°와 +50° ~ +85° ±2.5°, -90° ~ -85°와 +85° ~ +90° ±3.5°
방위0 ~ 360°, 분해능 1°, ±7°, 경사 ±20° 이내에서 유효, 기준 자북
표시부고대비 대형 숫자 LCD
전원AA 알카라인 4개, 약 50시간(읽기 9000회 이하), 30분 자동 꺼짐
보호 등급IP40
동작 온도-20 ~ 50 °C, 습도 80 % 미만 비응축 (프로브 -30 ~ 100 °C)
보관 온도-30 ~ 60 °C, 습도 80 % 미만
사용 고도0 ~ 2000 m
크기150 × 80 × 35 mm
무게231 g
전자기 적합성IEC 61326-1, CISPR 11 Group 1 Class A (산업용 환경)
구성본체 FLK-IRR1-SOL, 흡착판 외부 온도 프로브 FLK80PR-IRR, 휴대 케이스 C250(어깨끈), AA 알카라인 배터리 4개, 사용 설명서

활용 분야

태양광 발전 설비의
일사량 점검 현장

  • 발전소 설치 시운전 — 준공 점검의 일사량·온도·경사·방위 값을 기록합니다.
  • 정기 유지보수 — 점검 때마다 일사량과 패널 온도를 함께 남겨 추이를 비교합니다.
  • 지붕 설치 확인 — 지붕과 패널의 경사, 방위를 현장에서 대조합니다.
  • IEC 62446-1 점검 보고서 작성 — 문서에 들어가는 일사량 값을 현장에서 확보합니다.

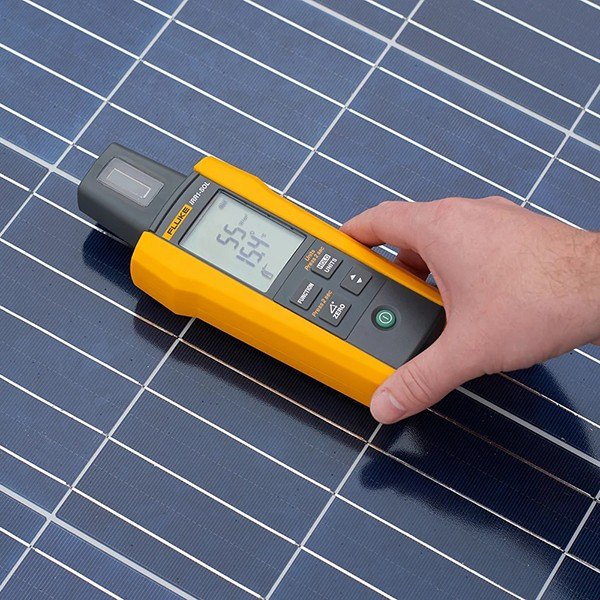

FLUKE FLK-IRR1-SOL - 태양광 패널 표면에서 계측기로 측정하는 모습
태양광 패널 표면에서 계측기로 측정하는 모습

선택 가이드

점검 방식에 맞는
IRR1-SOL·IRR2-BT 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
패널 위에 올려 간단히 측정하는 단독 휴대형이 필요할 때Fluke FLK-IRR1-SOL외부 프로브와 케이스를 함께 갖춘 100~1400 W/m² 휴대형이라 단독 점검에 적합합니다.
더 정확한 온도와 SMFT-1000 연동이 필요할 때Fluke IRR2-BT온도 정확도가 ±1 °C이고, 장착 브래킷과 Bluetooth 연결로 SMFT-1000과 함께 운용합니다.
일사량 점검에 I-V 곡선 측정까지 더할 때Fluke PVA-1500SolSensor와 함께 1500 V DC 스트링의 I-V 곡선을 측정합니다.

구성·옵션

FLK-IRR1-SOL 기본 구성

구분품목품번
구성품일사량 측정기 본체FLK-IRR1-SOL
구성품흡착판 외부 온도 프로브FLK80PR-IRR
구성품휴대 케이스(어깨끈)C250
구성품AA 알카라인 배터리 4개, 사용 설명서해당 없음

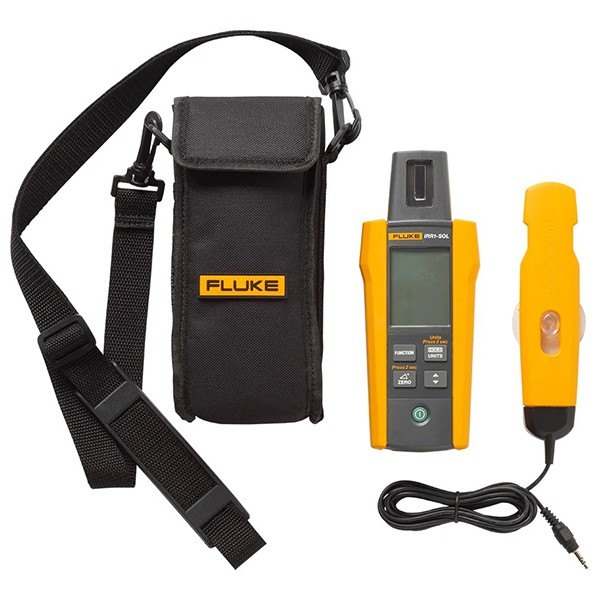

FLUKE FLK-IRR1-SOL - 계측기 본체와 휴대 케이스 및 센서 프로브 구성품
계측기 본체와 휴대 케이스 및 센서 프로브 구성품
