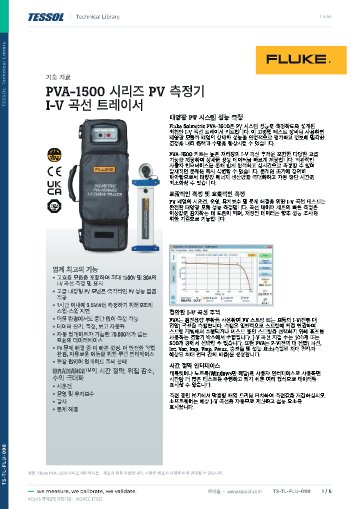

Fluke PVA-1500 시리즈(PVA-1500T2·PVA-1500HE2)는 스트링 1500 V DC, 30 A까지 I-V 커브를 측정하는 I-V 커브 트레이서(PV 어레이 분석기)입니다. SolSensor 무선 기준 센서와 Wi-Fi 연결을 갖춰 태양광 발전소의 시운전과 성능 저하 진단에 사용합니다.
Voc 1350 V 이하에서 스윕 간 지연이 9초 미만이고 시간당 400회 측정하므로 대규모 발전소의 스트링 시험 시간이 짧아집니다. SolSensor가 일사량, 모듈 온도, 기울기를 함께 측정해 곡선을 표준 시험 조건으로 환산합니다. 이 PV 분석기는 (주)테솔이 국내에 공식 공급합니다.
특징
PVA-1500 I-V 커브
트레이서의 특징
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 1500 V DC 스트링 측정 | CAT III 1500 V 등급으로 1500 V DC 스트링까지 측정하므로 고전압 스트링 설비도 같은 장비로 시험할 수 있습니다. |
| 빠른 스윕 처리량 | Voc 1350 V 이하에서 스윕 간 지연이 9초 미만이라 스트링이 많은 발전소의 전체 시험 기간이 짧아집니다. |
| I-V·P-V 곡선과 주요 값 자동 계산 | 측정 후 곡선을 그리고 Isc, Voc, Imp, Vmp, Pmax를 곡선에서 자동으로 구하므로 계산기 없이 바로 판정할 수 있습니다. |
| SolSensor 표준 조건 변환 | 일사량·온도·기울기 값으로 곡선을 표준 시험 조건으로 환산하므로 날씨가 다른 날의 측정값도 같은 기준으로 비교할 수 있습니다. |
| 70,000개 이상 모듈 데이터베이스 | 모듈 사양과 측정 곡선을 대조하면 예상 성능에서 벗어난 스트링을 가려낼 수 있습니다. |
| Wi-Fi 데이터 전송 | 노트북이나 태블릿으로 곡선 데이터를 받아 현장에서 바로 분석할 수 있습니다. |
측정 운용
PVA-1500 스윕 설정과
시험 처리량 계획
스윕당 측정점은 100점 또는 500점이고, 스윕 시간은 0.05~2초 범위에서 설정하며 스트링 측정에는 보통 0.2초를 사용합니다. 주변 온도 25 °C에서는 지연을 18초나 9초로 두어도 스윕 수에 제한이 없고, 45 °C에서는 각각 550회와 330회까지 연속 측정할 수 있습니다.
주변 온도에 맞춘 스윕 계획
한여름 옥외 시험에서는 본체가 데워져 연속 스윕 수가 줄어듭니다. 본체를 그늘에 두거나 지연 시간을 늘려 하루 시험 계획을 세우세요.

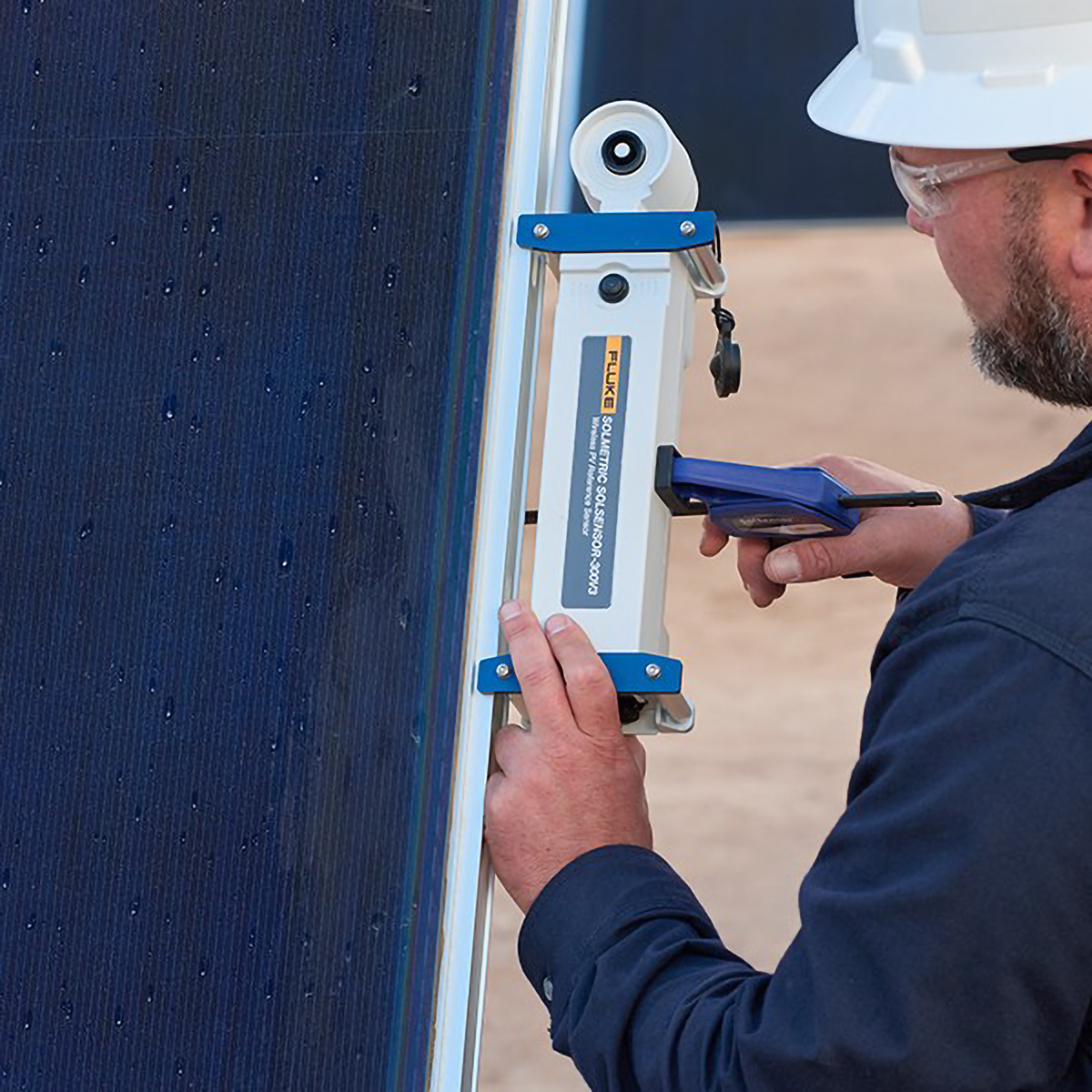

태양광 패널 프레임에 센서를 장착하는 작업자 모습
SolSensor 연동
SolSensor로 하는
표준 시험 조건 환산
SolSensor는 일사량 100~1500 W/m², 모듈 온도(K형 열전대 2입력), 수평 0~90° 기울기를 측정하는 무선 기준 센서입니다. 곡선 측정과 같은 순간의 조건이 함께 기록되므로, 표준 시험 조건으로 환산한 값끼리 스트링별·날짜별로 비교할 수 있습니다.
SolSensor를 패널 면에 고정
센서는 클램프로 패널 프레임에 고정하고, 열전대 2개는 접착 디스크로 모듈 뒷면에 붙이세요. 시야가 확보되면 무선 연결 거리는 100 m입니다.

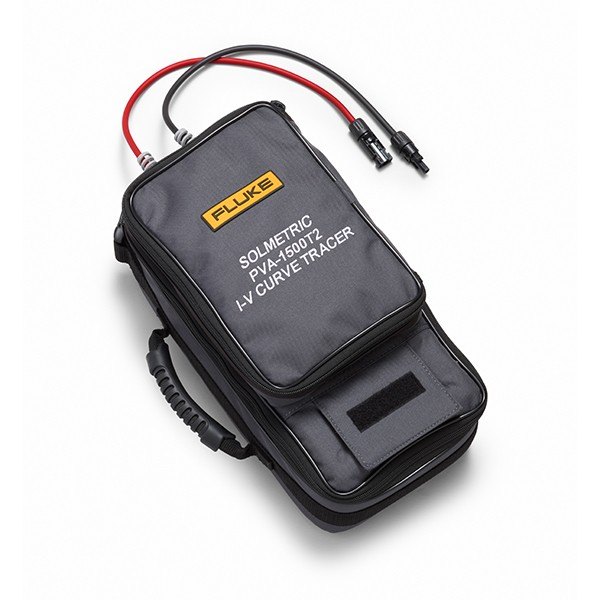

PV 커넥터 케이블이 연결된 트레이서 휴대 가방
사용 방법
PVA-1500 시리즈
PVA 애플리케이션 측정 순서
PVA-1500은 Windows 태블릿이나 노트북의 PVA 애플리케이션으로 조작하며, 본체와 SolSensor, PC가 Wi-Fi로 연결됩니다. 현장에서 모은 I-V 곡선은 Excel 기반 데이터 분석 도구(DAT)로 정리합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Solmetric PV Analyzer Application | PVA-1500 제어, 배열 트리 관리, 예상 곡선과 performance factor 표시 |
| Data Analysis Tool (DAT) | 스트링 표, 부적합 스트링 표시, 히스토그램, PDF 보고서 |
| SolSensor | 일사량·모듈 온도·기울기를 무선으로 전달 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Windows 태블릿이나 노트북에 PVA 애플리케이션과 DAT를 설치합니다. |
| 2 | SolSensor를 패널 프레임에 클램프로 고정하고 열전대 2개를 모듈 뒷면에 붙이세요. |
| 3 | PVA-1500을 스트링에 직접 연결하거나 접속함에서 퓨즈로 시험할 스트링을 고릅니다. |
| 4 | 애플리케이션의 배열 트리에서 측정할 가지를 선택하고 I-V 곡선을 측정하세요. |
| 5 | 예상 곡선과 performance factor를 확인한 뒤 해당 가지에 저장하고, DAT로 보고서를 만듭니다. |
DAT 6.1.1을 쓰려면 다운로드 페이지에 있는 Fluke 보안 인증서를 먼저 설치해야 합니다. Wi-Fi 연결 거리는 시야가 확보된 상태에서 100 m입니다.

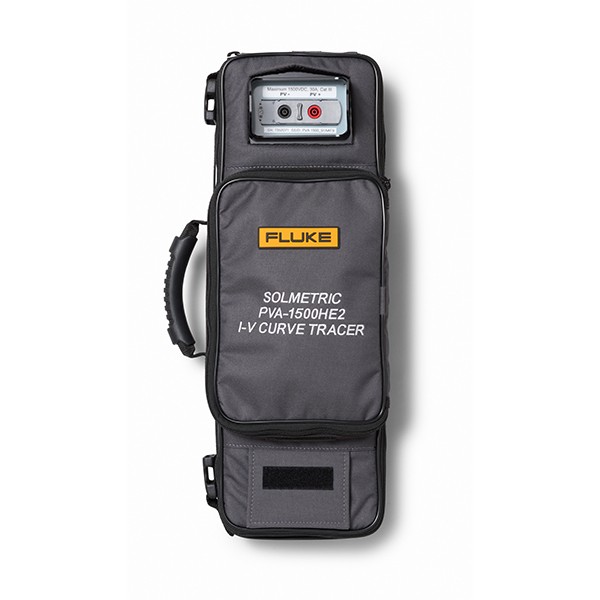

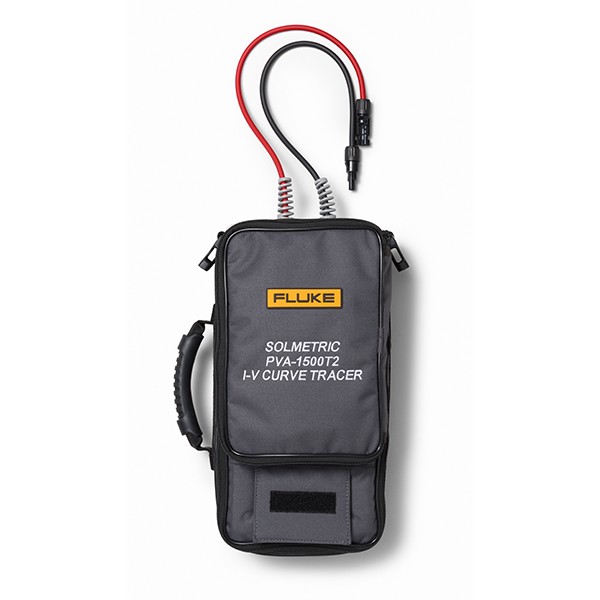

I-V 곡선 트레이서를 담은 휴대용 가방 전면
사양
T2·HE2 모델별 사양과
PVA-1500 공통 사양
| 항목 | PVA-1500T2 | PVA-1500HE2 |
|---|---|---|
| 전류 (Isc) | 0 ~ 30 A (모듈 효율 19 % 미만), 0 ~ 10 A (19 % 이상) | 0 ~ 30 A (두 경우 모두) |
| 무게 | 6.6 kg | 7.3 kg |
| 높이 | 43.2 cm (테스트 리드 포함) | 53.3 cm |
| 폭 · 깊이 | 21.6 cm · 15.2 cm | 21.6 cm · 15.2 cm |
| 배터리 사용 시간 | 약 8시간 | 약 7시간 |
| 운반 케이스 | 미포함 | 포함 |
시리즈 공통 사양

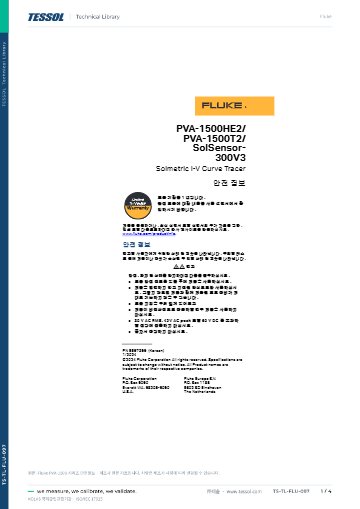

| 항목 | 사양 |
|---|---|
| 전압 범위 (Voc) | 20 ~ 1500 V DC |
| 전압 분해능 | 25 mV |
| 전류 분해능 | 2 mA |
| 전압 정확도 (0 ~ 45 °C) | ±(0.5 % ±0.25 V) |
| 전류 정확도 (0 ~ 45 °C) | ±(0.5 % ±0.04 A) |
| 전력 정확도 (0 ~ 45 °C) | ±(1.7 % + 1.0 W) (전류 3 A 이상, 모듈 효율 19 % 미만) |
| 처리 속도 | 스윕 간 지연 9초 미만(Voc 1350 V 이하), 시간당 400회, 3.5 MW/h |
| 18초 지연 시 스윕 수 | 무제한(25 °C 주변), 550회(45 °C 주변) |
| 9초 지연 시 스윕 수 | 무제한(25 °C 주변), 330회(45 °C 주변) |
| I-V 점 수 | 스윕당 100 또는 500점, 0.05 ~ 2초 (스트링 전형 0.2초) |
| I-V 곡선 동기화 | 일반적으로 1초 미만 |
| 안전 · 커넥터 | CAT III 1500 V, Staubli MC4-EVO2 + 바나나 잭 |
| 오염도 | 2 (IEC 61010-1) |
| 경고 기능 | 과전압, 과전류, 과열, 역극성 |
| 무선 | Wi-Fi로 태블릿·노트북과 SolSensor 연결, 시야 100 m |
| 충전 시간 / 동작 온도 | 6시간 / 0 ~ 45 °C |
| 충전 표시 | LED (충전 중, 충전 완료) |
| 보관 온도 | -20 ~ 65 °C |
| 작동 습도 | 90 % RH 미만, 비응축 |
| 사용 고도 | 최대 2000 m |
| 현장 펌웨어 업데이트 | 지원 |
| 테스트 리드 | 길이 152 cm, 양극 빨강, 음극 검정 |
| SolSensor 일사량 | 100 ~ 1500 W/m², 분해능 1 W/m², ±2 % (600 W/m² 초과 시, 모듈 성능 예측용) |
| SolSensor 온도 | 0 ~ 100 °C, 분해능 0.1 °C, ±2 °C (K형 열전대 2입력) |
| SolSensor 기울기 | 수평 0 ~ 90°, 일반적으로 ±2° (0 ~ 45°) |
| SolSensor 측정 간격 | 일반적으로 3.5초 |
| 모듈 데이터베이스 | 70,000개 이상 PV 모듈 |
| 소프트웨어 | PVA 애플리케이션 · 데이터 분석 도구 (무료 다운로드, Windows 전용) |

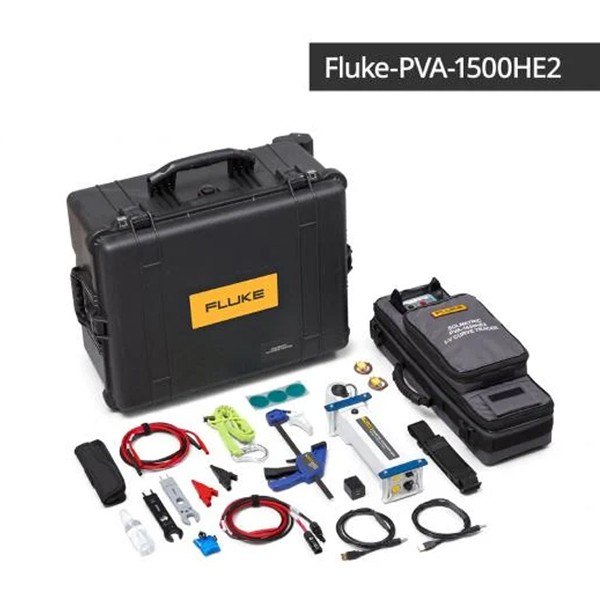

하드 케이스와 케이블, 센서 등 확장 키트 구성품
활용 분야
PVA-1500으로 스트링을
시험하는 현장
- 설치 시운전 — 스트링별 I-V 곡선을 측정해 준공 전에 불량 모듈과 접속을 찾습니다.
- 성능 저하 진단 — 운영 중인 발전소에서 출력이 떨어진 스트링의 원인을 곡선 형태로 추적합니다.
- 정기 유지보수 — 점검 주기마다 같은 스트링을 측정해 상태 변화를 기록합니다.
- 대형 발전소 시험 — 스트링이 많은 현장에서 빠른 스윕으로 차례로 시험합니다.
선택 가이드
현장 조건에 맞는
T2·HE2 모델 선택
| 이럴 때 (현장 조건·용량·규격) | 권장 모델 | 선택 이유 |
|---|---|---|
| 더 가볍게 들고 다닐 때 | PVA-1500T2 | 무게 6.6 kg에 배터리 사용 시간이 약 8시간입니다. |
| 효율 19 % 이상 모듈을 30 A까지 측정할 때 | PVA-1500HE2 | 모듈 효율에 관계없이 30 A까지 측정하므로 고효율 모듈 현장에 맞고, 운반 케이스도 포함됩니다. |
| 1000 V DC 이하 시스템에서 안전 시험과 I-V 곡선을 함께 수행할 때 | Fluke SMFT-1000 | IEC 62446-1 Category 1 안전 시험과 Category 2 I-V 곡선 측정을 한 대로 수행할 수 있습니다. |

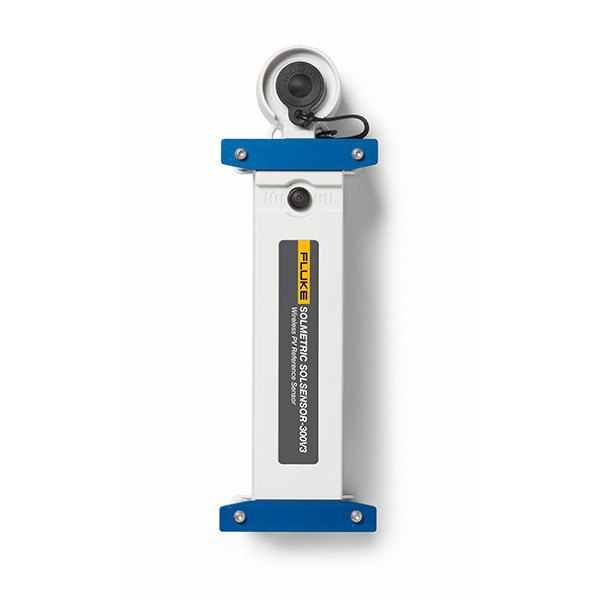

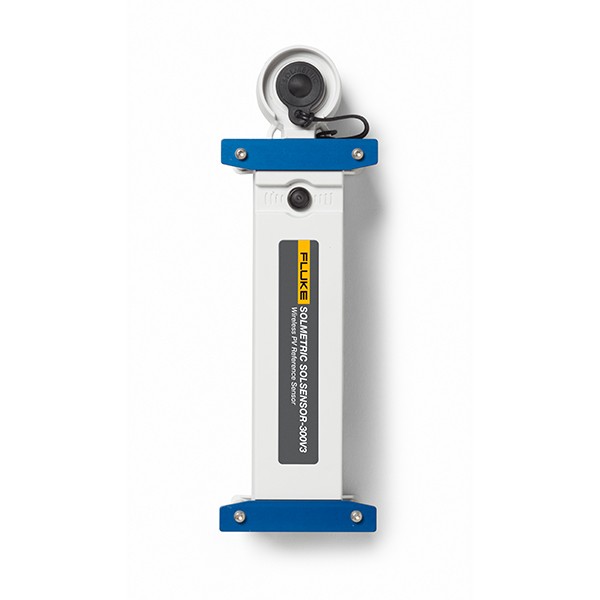

파란 고정구가 달린 길쭉한 일사량 센서
구성·옵션
PVA-1500 기본 구성과
분석 소프트웨어
| 구분 | 품목 | 품번 |
|---|---|---|
| 구성품 | PVA-1500 I-V 커브 트레이서 본체 | PVA-1500T2 · PVA-1500HE2 |
| 구성품 | SolSensor 무선 기준 센서와 클램프 | 해당 없음 |
| 구성품 | 악어 리드 · MC4 연결 해제 도구 | 해당 없음 |
| 구성품 | 열전대 2개와 접착 디스크 | 해당 없음 |
| 구성품 | 충전기 · 센서 청소 용품 | 해당 없음 |
| 구성품 | 휴대 케이스 | HE2에 포함 |
| 소프트웨어 | PVA 애플리케이션 · 데이터 분석 도구 (무료 다운로드, Windows 전용) | 해당 없음 |

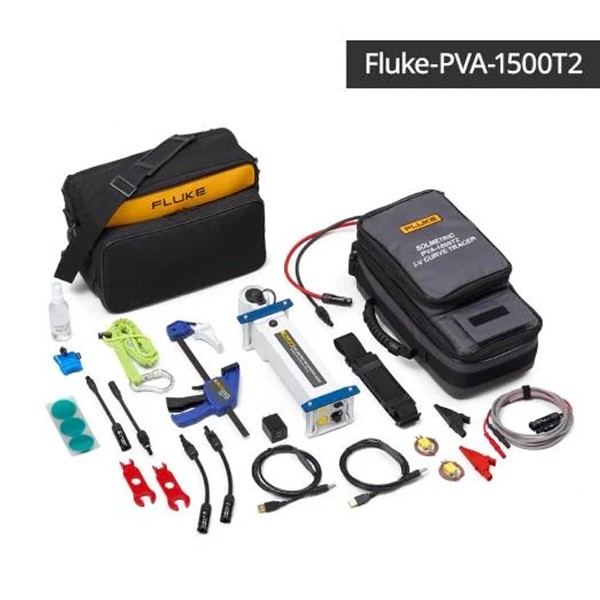

가방과 케이블, 센서 등 PV 분석기 키트 구성품
관련 제품
PVA-1500과 함께 보는
태양광 계측 장비
- Fluke SMFT-1000 태양광 설치 시험기 (안전 시험 + I-V 커브)
- Fluke IRR2-BT 태양광 현장 측량 일사량 측정기 (장착 브래킷 포함)
- Fluke 283 FC 태양광 멀티미터 (1500 V)
PVA-1500 T2와 HE2는 어떻게 선택합니까?
무게와 전류 범위를 보고 선택하세요. HE2는 효율 19 % 이상 모듈에서도 30 A까지 측정하며 운반 케이스가 포함됩니다.
PVA-1500의 측정 속도는 어느 정도입니까?
Voc 1350 V 이하에서 스윕 간 지연이 9초 미만이며 시간당 400회까지 측정합니다. 주변 온도 45 °C에서는 연속 스윕 수가 줄어들기 때문에 지연 시간을 늘려 계획하세요.
PVA 소프트웨어를 Mac에서도 사용할 수 있습니까?
아닙니다. 소프트웨어는 Windows 전용이므로 Windows 태블릿이나 노트북과 Wi-Fi로 연결하세요.
SolSensor는 무엇을 측정합니까?
일사량, 모듈 온도, 배열 기울기를 측정합니다. 이 값으로 곡선을 표준 시험 조건에 맞춰 환산합니다.
구성품에는 무엇이 들어 있습니까?
PVA-1500 본체, SolSensor와 클램프, 악어 리드, MC4 연결 해제 도구, 열전대 2개와 접착 디스크, 충전기가 들어 있습니다.
