Fluke SMFT-1000 태양광 설치 시험기

견적 받기

Fluke 국내 공식 대리점

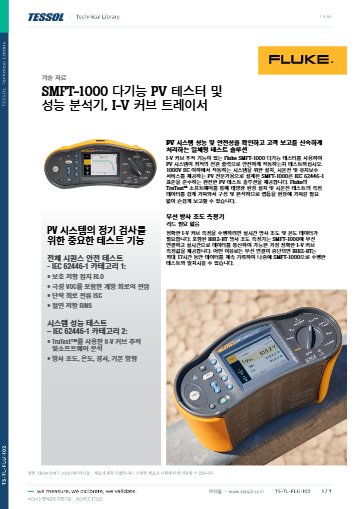

Fluke SMFT-1000은 IEC 62446-1 Category 1 안전 시험과 Category 2 I-V 커브 측정을 한 대로 수행하는 태양광 설치 시험기(멀티펑션 PV 테스터)입니다. 1000 V DC 이하 시스템의 시운전 시험과 정기 점검에 사용합니다.

리드를 꽂아 둔 채 자동 시험 순서에 따라 보호 도체 저항, 개방 전압(5.0~1000 V), 단락 전류(0.2~20.0 A), 절연 저항을 이어서 측정합니다. IRR2-BT에서 무선으로 받은 일사량으로 I-V 곡선을 모듈 사양과 비교하고, TruTest 소프트웨어로 결과를 보고서로 정리합니다. 이 시험기는 (주)테솔이 국내에 공식 공급합니다.

1000 V DC

적용 시스템 최대 전압

Category 1 · 2

IEC 62446-1 시험 범위

IRR2-BT

무선 일사량 연동 기기

60일

TruTest 무료 데모 기간

특징

SMFT-1000으로 잇는
안전 시험과 I-V 곡선 측정

핵심 특징현장에서 달라지는 점
자동 시험 순서리드를 꽂아 둔 채 시험 모드를 순서대로 진행하므로 스트링마다 리드를 바꾸는 시간이 줄어듭니다.
I-V 곡선과 모듈 사양 비교현장에서 측정한 곡선을 모듈 사양과 겹쳐 표시하므로 성능이 떨어지는 스트링을 바로 찾을 수 있습니다.
IRR2-BT 무선 일사량Bluetooth로 일사량을 받아 곡선 환산 조건을 자동으로 확보합니다. 연결이 끊겨도 IRR2-BT가 최대 17시간 동안 기록을 이어 갑니다.
120,000개 이상 패널 정보TruTest 앱에서 PV 패널 사양을 찾아 넣으므로 시험 대상 모듈을 입력하는 시간이 줄어듭니다.
IEC 62446-1 기준 보고서시험 결과로 바로 보고서를 작성하므로 준공 서류를 준비하는 시간이 줄어듭니다.
과거 데이터 비교이전 현장 데이터와 비교해 시간이 지나면서 스트링 성능이 어떻게 변했는지 알 수 있습니다.

자동 시험

자동 시험 순서와
I-V 곡선 측정 조건

자동 시험 모드는 보호 도체 저항, 개방 전압, 단락 전류, 절연 저항 순서로 진행하며, 육안 검사 기록도 기기 메모리에 바로 남길 수 있습니다. I-V 곡선은 모듈 효율 약 19 %까지 정확히 측정하고, 그보다 효율이 높은 모듈에서는 단락 전류 대신 동작 전류를 사용합니다.

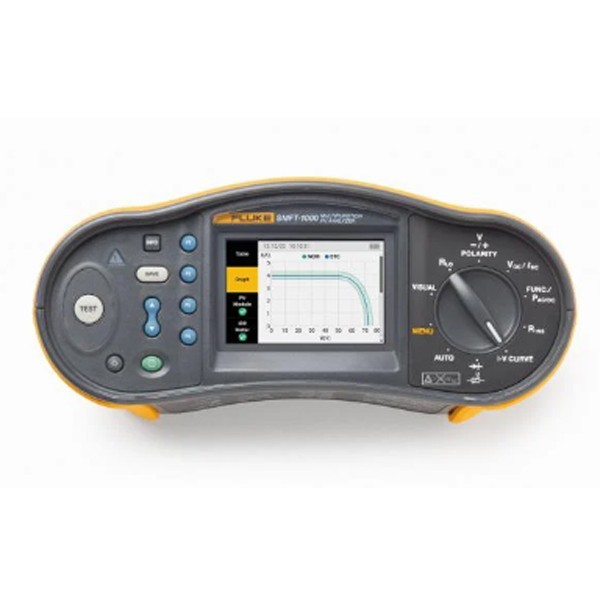

컬러 화면 안내에 따른 단계별 시험

컬러 화면의 안내를 따라 시험 단계를 차례로 넘기므로 시험 순서를 외우지 않아도 됩니다. 시험 전에는 스트링이 개방된 상태인지, 시험 리드의 CAT 등급이 맞는지 먼저 확인하세요.

무선 일사량

IRR2-BT 무선 일사량과
곡선 비교

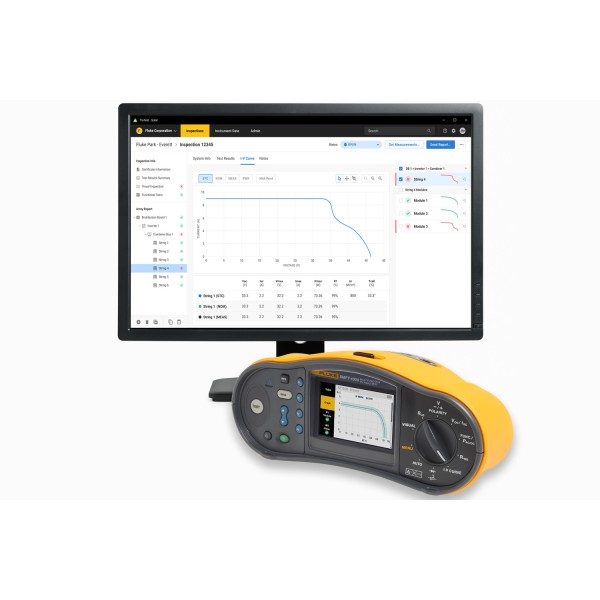

IRR2-BT를 패널 프레임에 고정하면 SMFT-1000이 Bluetooth로 일사량을 받아, 곡선을 측정한 시각의 조건을 함께 저장합니다. 이전 현장 데이터와 비교하려면 IRR2-BT를 매번 같은 위치에 설치하세요.

패널에 고정한 IRR2-BT에서 일사량 수신

시험기는 스트링 접속함 쪽에 두고, IRR2-BT는 시험 중인 패널 면에 설치하세요. 2.402~2.480 GHz 대역의 무선으로 연결되므로 두 장비 사이를 가리지 않도록 배치합니다.

사용 방법

SMFT-1000 시험 결과의
TruTest 가져오기와 보고서

SMFT-1000은 IRR2-BT 일사량계와 무선으로 연결되며, IRR2-BT가 기록한 일사량·온도 데이터는 SMFT-1000 시험 결과와 맞춰 볼 수 있습니다. 결과는 PC의 TruTest 소프트웨어로 가져와 보고서로 만들고, 패널 사양은 Fluke TruTest Solar Database App에서 찾아 분석기로 가져올 수 있습니다.

소프트웨어·도구하는 일
TruTest시험기 데이터 읽기, 트리 구조 배정, IEC 62446-1 보고서
Fluke TruTest Solar Database App120,000종 이상 PV 패널 사양 검색과 분석기로 가져오기
IRR2-BT일사량·온도를 무선으로 전송, 연결이 끊기면 최대 17시간 계속 기록

처음 연결하는 순서

순서할 일
1Windows PC에 TruTest를 설치합니다.
2IRR2-BT를 동봉된 브래킷으로 태양광 패널에 고정하세요.
3SMFT-1000을 Auto Test Mode로 바꿔 자동 시험 순서를 진행합니다.

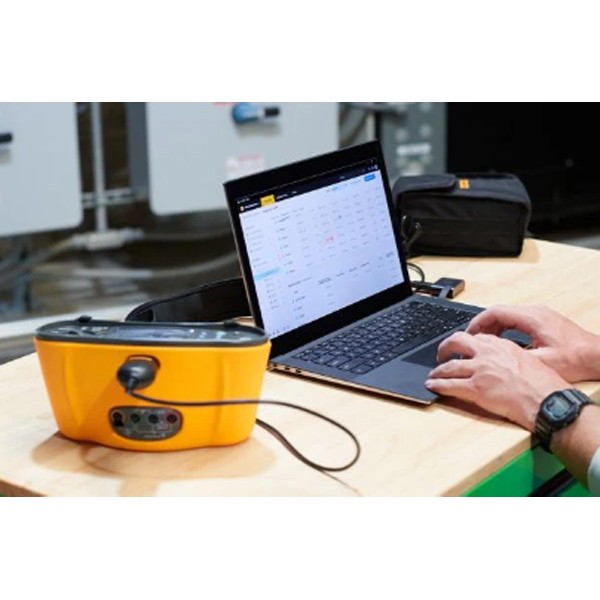

4키트의 IrDA 광-USB 어댑터 케이블로 SMFT-1000을 PC에 연결하세요.
5TruTest에서 시험기 데이터 읽기를 실행해 결과를 현장 트리에 배정하고 보고서를 만듭니다.

TruTest는 Windows 10/11에서 동작하며 1366 x 768 이상 화면, 2 GB 이상 디스크 공간, 4 GB(64비트) 또는 2 GB(32비트) 이상 메모리가 필요합니다. 가져올 때 같은 데이터가 이미 있으면 충돌 관리 기능으로 처리하세요.

사양

SMFT-1000
시험 항목별 사양

항목사양
보호 도체 저항0.20 Ω ~ 2000 Ω, 시험 전류 200 mA 이상, 199.9 Ω까지 ±(2 % + 2 digits)
보호 도체 정확도 (200 ~ 2000 Ω)±(5 % + 2 digits)
리드 영점 보정 (Rcomp)최대 3 Ω
개방 전압 (Voc)5.0 ~ 1000 V, ±(0.5 % + 2 digits)
단락 전류 (Isc)0.2 ~ 20.0 A, ±(1 % + 2 digits)
차단 다이오드 (Vbd)0.50 ~ 6.00 V DC, ±(5 % + 10 digits)
서지 보호 장치 (SPD)50 ~ 1000 V DC, ±(10 % + 5 digits)
절연 저항시험 전압 50 · 100 · 250 · 500 · 1000 V, 999 MΩ까지, 99.99 MΩ까지 ±(5 % + 5 digits)
절연 저항 측정 범위50 · 100 · 250 V 최대 199.9 MΩ, 500 · 1000 V 최대 999 MΩ
절연 저항 시험 전류최소 1 mA (250 kΩ · 500 kΩ · 1 MΩ 부하), 단락 시 최대 1.5 mA
AC/DC 전압 (4 mm 소켓)700 V AC / 1000 V DC까지, ±(2.5 % + 2 digits)
극성 점검 · AC/DC 자동 검출지원
전류 (i100 클램프)1 ~ 100 A AC/DC, ±(5 % + 2 digits), 클램프 ±(1.5 % + 0.1 A)
전력 측정 (i100 사용)5 ~ 100 kW/kVA, ±(10 % + 4 digits)
안전 등급CAT III 1000 V DC / CAT III 700 V AC
TL1000 테스트 리드CAT III 1000 V, 10 A
TL1000-MC4 리드CAT III 1500 V, 20 A
작동 온도0 ~ 50 °C
보관 온도-30 ~ 60 °C (배터리 제거)
사용 고도최대 2000 m
시험 규격 기준IEC 61557-1 · -2 · -4 · -10
전자기 적합성IEC 61326-1, CISPR 11 Group 1 Class A
무선 주파수2.402 ~ 2.480 GHz, 출력 8 dBm
크기 · 무게 · 전원10 × 25 × 12.5 cm, 1.4 kg, AA 6개
TruTest 소프트웨어120,000개 이상 PV 패널 정보, 무료 60일 데모

활용 분야

시운전부터 정기 점검까지

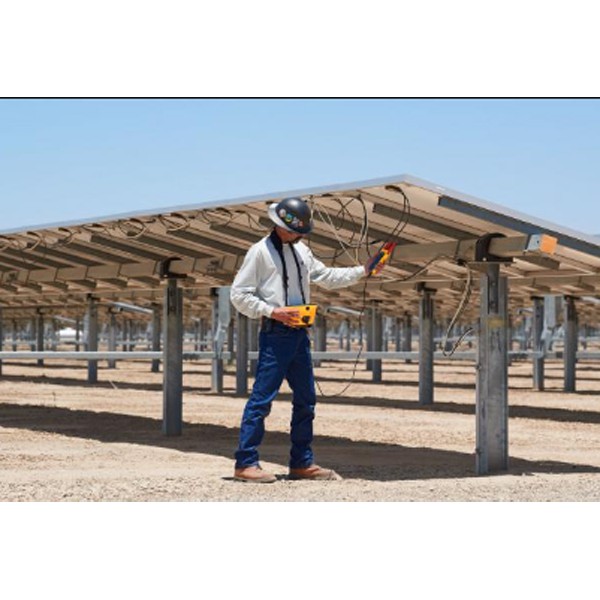

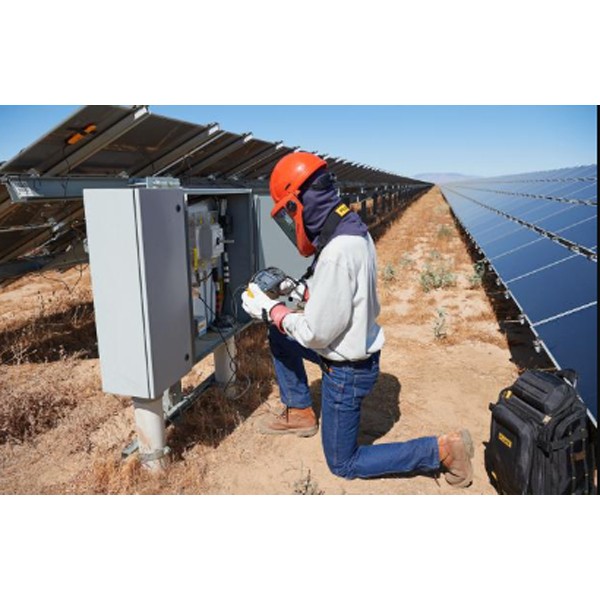

태양광 시험 현장

  • 설치 시운전 시험 — 안전 시험과 I-V 곡선 측정을 한 번 방문해 함께 마칩니다.
  • 정기 점검 — 안전 시험과 곡선을 함께 기록해 설비별 점검 이력을 쌓습니다.
  • IEC 62446-1 기준 시험 보고서 — TruTest로 보고서를 만들어 준공 서류에 첨부합니다.
  • 스트링 성능 비교 — 이전 측정값과 겹쳐 보며 성능 변화를 확인합니다.
  • 1000 V DC 이하 시스템 유지보수 — 소규모 발전 설비의 정기 시험을 한 대로 진행합니다.

선택 가이드

시험 범위에 맞는
Fluke 태양광 계측기 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
안전 시험과 I-V 곡선을 한 대로 끝낼 때Fluke SMFT-1000Category 1·2 시험과 IRR2-BT 무선 연동, TruTest 보고서까지 갖춰 장비 한 대로 시험을 마칩니다.
1500 V DC 스트링의 I-V 곡선만 측정할 때Fluke PVA-15001500 V DC, 30 A 범위에서 빠르게 스윕해 곡선을 측정하는 전용 장비입니다.
일사량만 따로 읽을 때Fluke FLK-IRR1-SOL100~1400 W/m² 범위를 측정하는 단독 휴대형 일사량 측정기여서 일사량만 확인할 때 적합합니다.

구성·옵션

SMFT-1000 키트 구성과
TruTest 옵션

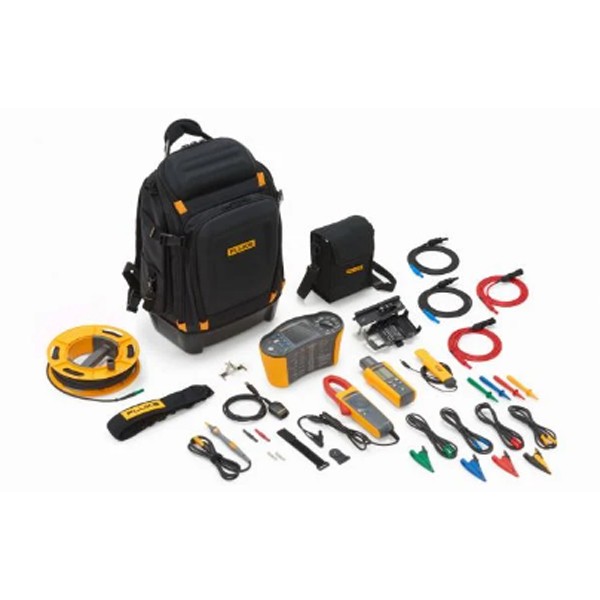

구분품목품번
구성품SMFT-1000 다기능 PV 분석기 본체SMFT-1000
구성품IRR2-BT 무선 일사량 측정기 (80PR-IRR 프로브, 장착 브래킷)IRR2-BT
구성품i100 100 A AC/DC 클램프i100
구성품TL1000 · TL1000-MC4 · TL1000/30M 시험 리드, TP1000 프로브TL1000
구성품백팩 · 휴대 케이스 · 어깨끈해당 없음
구성품퓨즈 팩 · 영점 어댑터 · IrDA-USB 케이블해당 없음
옵션TruTest Lite · Advanced 소프트웨어 키해당 없음
별매Premium Care 번들해당 없음

관련 제품

SMFT-1000과 함께 보는
태양광 계측 장비
