Fluke 283 FC/PV 태양광 디지털 멀티미터 및 무선 전류 클램프

Fluke 283 FC/PV 태양광 디지털 멀티미터 및 무선 전류 클램프

MODEL
FLUKE 283FC
브랜드
FLUKE

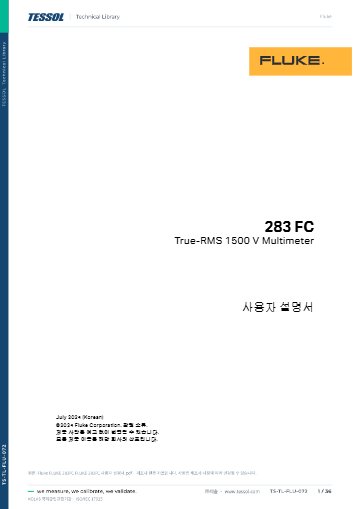

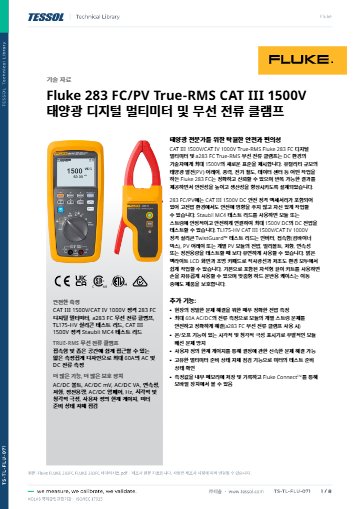

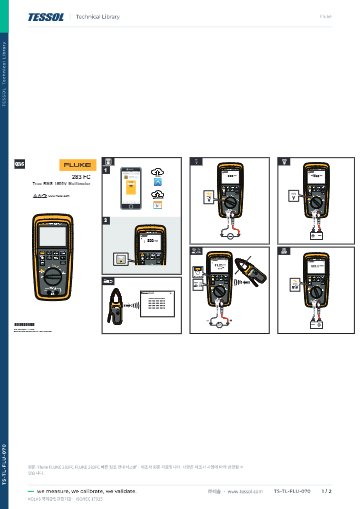

제품 자료
제품문의 구매하기

스트링 전압과 전류를 함께
읽는 태양광 멀티미터 키트

Fluke 283 FC/PV 태양광 멀티미터 키트

견적 받기

Fluke 국내 공식 대리점

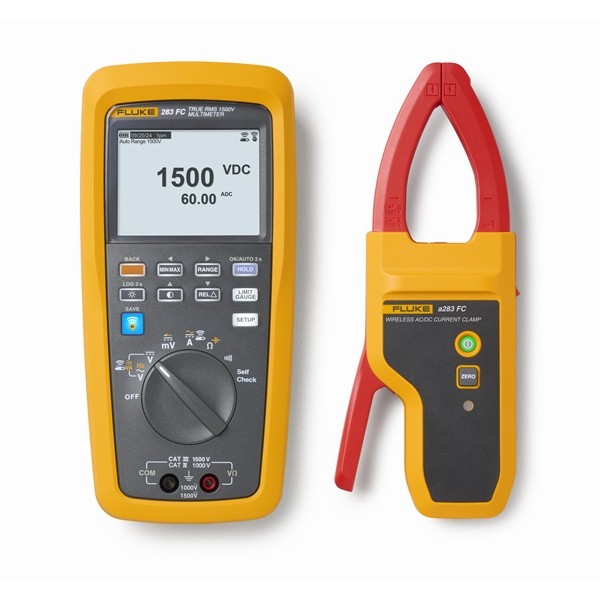

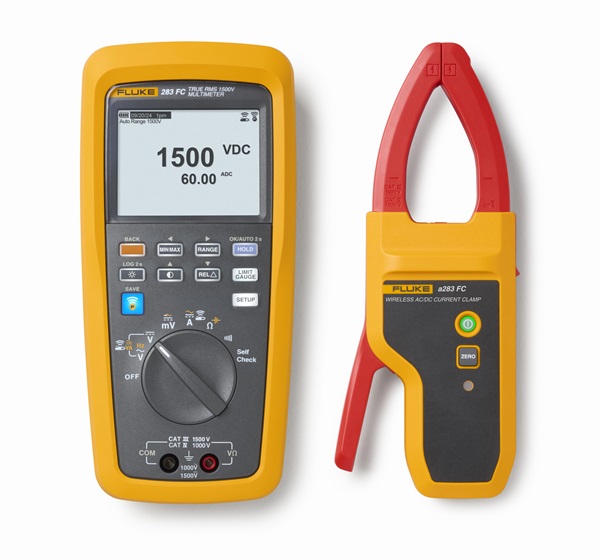

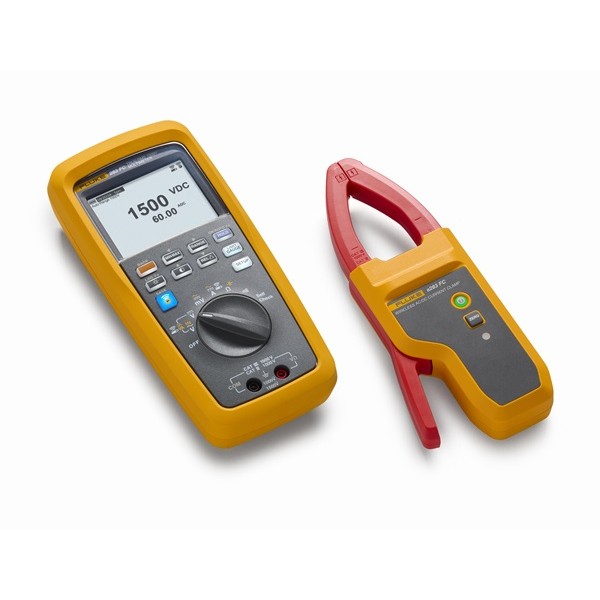

Fluke 283 FC/PV는 283 FC 멀티미터에 a283 FC 60 A 무선 클램프와 태양광 MC4 시험 리드를 더한 태양광 멀티미터 키트(Solar Digital Multimeter Kit)로, 스트링의 DC 전압과 전류를 동시에 읽고 VA 전력을 자동 계산합니다.

멀티미터는 DC 1500 V를, 클램프는 AC/DC 60 A를 0.01 A 분해능으로 측정하고 CAT III 1500 V / CAT IV 1000 V 안전 등급을 키트 전체에 적용합니다. 유틸리티 규모 태양광의 스트링 점검에 맞춘 이 키트는 (주)테솔이 국내에 공식 공급합니다.

60 A

무선 클램프 전류 범위

1500 V

최대 DC 전압 측정

VA 자동 계산

전압·전류 곱 표시

6000카운트

멀티미터 표시 분해능

특징

전압과 전류를
동시에 읽는 구성

핵심 특징현장에서 달라지는 점
전압·전류 동시 측정과 VA 계산스트링의 전압과 전류를 한 화면에서 읽고 VA를 자동 계산하므로 출력이 떨어진 스트링을 현장에서 바로 선별합니다.
60 A 무선 클램프케이블에 걸기만 하면 AC/DC 전류를 측정하므로 전선을 끊거나 회로를 분리할 필요가 없어 점검 시간이 줄어듭니다.
얇은 조 구조조 열림 34 mm의 클램프가 좁은 컴바이너 박스와 케이블 사이에 들어갑니다.
MC4 시험 리드 세트MC4 커넥터에 직접 접속해 모듈과 스트링 전압을 시험합니다.
CAT III 1500 V / CAT IV 1000 V멀티미터, 클램프, 리드 모두 같은 등급이라 구성 간 정격 불일치를 걱정하지 않습니다.
한계 게이지와 극성 표시한계값 이탈과 극성 이상을 소리와 화면으로 알려 모듈 배선 오류를 사전에 확인합니다.

클램프 연동

무선 클램프와
멀티미터의 연동

a283 FC 클램프는 멀티미터와 무선으로 연결되어 측정한 전류를 멀티미터 화면에 전송합니다. 클램프의 LED는 무선 연결과 데이터 송신 상태를 표시하고 영점 키는 DC 전류의 영점을 조정하므로, DC 전류를 읽기 전에 케이블에 걸지 않은 상태에서 영점을 조정하세요.

a283 FC 클램프 사양

클램프는 60 A AC(True-RMS)와 DC를 0.01 A 분해능으로 측정하고 정확도는 1.5 % + 0.15 A입니다. 크기는 226.0 × 91.0 × 42.0 mm, 무게 0.375 kg이며 AAA 2개로 80시간 이상 동작합니다.

단품과 비교

283 FC 단품과
키트의 차이

283 FC 단품은 전압, 저항, 정전용량, 주파수를 측정하고, 키트는 여기에 전류 클램프와 MC4 시험 리드를 추가합니다. 전압만 점검하면 단품으로 충분하며, 스트링 전류와 출력(VA)까지 한 번에 판단하려면 키트가 적합합니다.

  • 키트에는 TL175-HV TwistGuard 실리콘 리드와 태양광 MC4 시험 리드 세트가 모두 들어 있습니다.
  • 무선 기능은 Fluke Connect를 사용하며 측정값은 시간과 함께 내부 메모리에 저장됩니다.
  • 멀티미터는 제한 평생 보증이고 클램프는 1년 보증입니다.

사양

멀티미터와
클램프 사양

항목사양
모델Fluke 283 FC/PV (283 FC + a283 FC 키트)
멀티미터283 FC와 동일: DC 전압 1500 V(1500 V 범위 0.15 % + 2), AC 전압 1000 V, 6000카운트
보증멀티미터 제한 평생 / 클램프 1년

283 FC 멀티미터 사양

항목사양
DC 전압6.000 V / 60.00 V / 600.0 V / 1500 V, 6.000 V 범위 0.09 % + 3, 1500 V 범위 0.15 % + 2
AC 전압 (True-RMS)6.000 V / 60.00 V / 600.0 V / 1000 V, 1.0 % + 3 (45 Hz ~ 500 Hz), 2.0 % + 3 (500 Hz ~ 1 kHz)
DC mV / AC mV600.0 mV, 분해능 0.1 mV, 0.09 % + 2 / 1.0 % + 3
통전600 Ω, 분해능 1 Ω
저항600.0 Ω ~ 50.00 MΩ, 0.5 % + 4, 50.00 MΩ 범위 1.5 % + 4
정전용량1000 nF ~ 9999 µF, 1.2 % + 2, 9999 µF 범위 10 % 전형
주파수99.99 Hz ~ 99.99 kHz, 0.1 % + 2
AC VA (45 Hz ~ 500 Hz)360.0 VA ~ 60.00 kVA, 2 % + 1.0 VA ~ 2 % + 0.15 kVA
DC VA360.0 VA ~ 90.00 kVA, 2 % + 1.0 VA ~ 2 % + 0.25 kVA
안전 등급 / 보호CAT III 1500 V / CAT IV 1000 V, IP52, 낙하 2 m
EMC 규격IEC 61326-1, IEC 61326-2-2, Group 1, Class A
동작 / 보관 온도-10 ~ 60 °C / -30 ~ 70 °C
배터리AA 3개, 150시간 초과(클램프 연결 시 100시간 초과)
크기 / 무게22.5 × 10.5 × 5.7 cm / 0.7 kg

a283 FC 무선 클램프 사양

항목사양
AC 전류 (True-RMS)60 A, 분해능 0.01 A, 1.5 % + 0.15 A (45 Hz ~ 500 Hz)
DC 전류60 A, 분해능 0.01 A, 1.5 % + 0.15 A
조 열림34 mm
크기 / 무게226.0 × 91.0 × 42.0 mm / 0.375 kg
배터리AAA 2개, 80시간 초과
동작 온도-10 ~ 60 °C
습도 (비응축)0 ~ 90 % (5 ~ 30 °C) / 0 ~ 75 % (30 ~ 40 °C) / 0 ~ 45 % (40 ~ 60 °C)
보호 / 안전 등급IP52 / CAT III 1500 V, CAT IV 1000 V
표시·키무선 연결·송신 LED, 배터리 표시, 전원 키, 영점 키
보증1년

활용 분야

스트링 전압·전류
동시 점검 현장

  • 유틸리티 규모 태양광 — 대형 어레이의 스트링 전압과 전류를 함께 점검합니다.
  • 풍력 설비 — 직류 전원 회로의 전압과 전류를 함께 확인합니다.
  • 전기 철도 — 고전압 직류 설비의 전압을 점검합니다.
  • 데이터 센터 — 직류 전원 설비의 전류를 확인합니다.

선택 가이드

전압·전류 측정에
맞는 키트 선택

이럴 때 (현장 조건·용량)권장 모델선택 이유
전압과 전류를 함께 측정할 때Fluke 283 FC/PV60 A 무선 클램프와 MC4 시험 리드가 포함된 키트입니다.
전압만 측정할 때Fluke 283 FC전압만 측정한다면 같은 멀티미터를 단품으로 구성해 구성비를 줄일 수 있습니다.
일사량을 함께 볼 때REED R8180일사량을 W/m²로 읽는 일사계입니다.
절연 저항까지 점검할 때Fluke 1587 FC절연저항계와 멀티미터를 겸한 장비입니다.

구성·옵션

키트 구성품

구분내용
구성품283 FC 멀티미터, a283 FC 60 A 무선 클램프, 태양광 MC4 시험 리드 세트, TL175-HV TwistGuard 시험 리드, 프리미엄 휴대 케이스, 자석 걸이 끈
보증멀티미터 제한 평생, 클램프 1년
