TC Direct 724-250 열전쌍 소켓

기판에 직접 납땜해
열전대 신호를 받는 PCB 소켓

TC Direct 724-250 K형 미니 PCB 소켓 (바닥 장착)

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 724-250은 인쇄회로기판에 직접 납땜하는 K형 미니 PCB 소켓(열전대 기판 실장 커넥터, PCB Mount Socket)입니다. 바닥 장착 방식에 -50~+220 °C 정격과 0.8 mm 이하 도체 대응을 갖춰, 열전대 신호를 기판에서 바로 받는 계측 보드를 구성합니다.

소켓이 기판에 납땜되므로 케이블 중간 접점 없이 플러그만 꽂고 빼는 구조여서 입력 단자를 쉽게 탈착할 수 있습니다. 바닥, 뒷면, 옆면 세 가지 장착 방식과 일곱 가지 타입으로 품번이 나뉘며, 이 소켓은 (주)테솔이 국내에 공식 공급합니다.

특징

기판에 실장하는
열전대 입력부

장착 설계

장착 방향과
케이스 개구 확인

바닥 장착형 724-250은 기판 위에서 위쪽으로 플러그를 꽂는 방향입니다. 케이스 옆면 개구로 플러그를 꽂아야 하는 구조라면 옆면 장착, 기판 뒷면 방향이라면 뒷면 장착 품번을 선택하세요. 장착 방식이 다르면 품번이 달라집니다.

연결할 K형 미니 플러그와 열전대선 굵기가 도체 지름 상한 안인지 함께 확인하세요.

타입 선택

열전대 타입별
소켓 품번 고르기

타입마다 품번이 달라 사용하는 열전대에 맞춰 K·T·J·N·R/S·E·구리 중에서 선택합니다. 본체 색은 K형 녹색, T형 갈색, J형 검정, N형 분홍, RCB/SCB형 주황, 구리 흰색으로 구분합니다.

사양

바닥 장착 724-250
사양

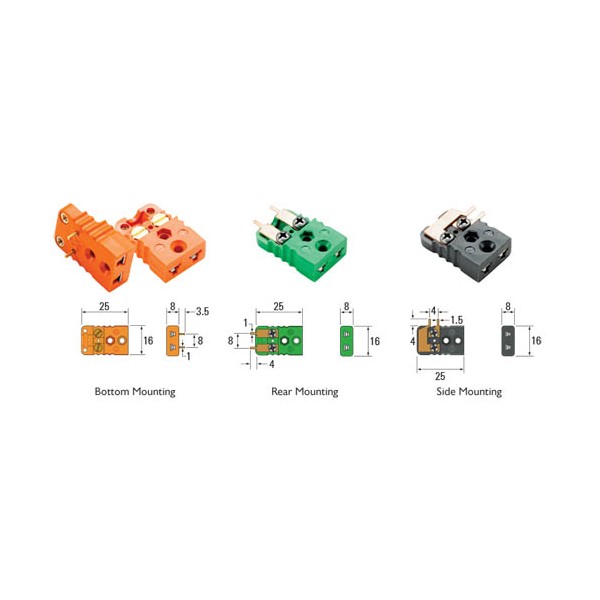

하부, 후면, 측면 장착 방식별 소켓 치수도

활용 분야

기판에 열전대를
받는 장비

• 열전대 계측 보드 — 열전대 신호를 기판에 바로 받는 입력부에 사용합니다.
• 소형 장비 내부 회로 — 센서 입력을 한곳에 모으는 회로에 실장합니다.
• 온도 입력 모듈 제작 — 기판 장착형 온도 입력 모듈을 만드는 OEM 설계에 적용합니다.

선택 가이드

기판 방향별
권장 품번

구성·옵션

장착 방식 × 타입
품번표
