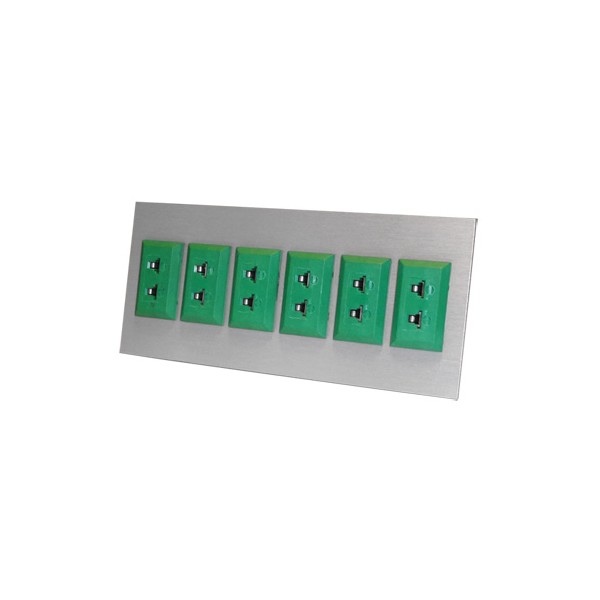

TC Direct 724-137 미니 써모커플 판넬

TC Direct 724-137 미니 써모커플 판넬

MODEL
724-137
브랜드
TC
제품 자료
제품문의 구매하기

열전대 소켓을 한 면에 모으는
미니 커넥터 판넬

TC Direct 728-500 · 728-600 · 728-700 · 724-137 열전대 커넥터 판넬

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 728-500·728-600·728-700·724-137은 열전대 소켓을 장비 패널에 고정하는 미니 열전대 커넥터 판넬(Thermocouple Connector Panel)입니다. 알루미늄과 스테인리스강 소재에 1~24채널 구성이 있어, 다점 온도 측정 설비의 배선 단자를 한 면에 모읍니다.

1~12채널 판넬은 높이 47 mm, 16·20·24채널 판넬은 커넥터 구멍이 두 줄로 놓여 높이 78 mm이므로 채널 수에 맞춰 패널 개구를 미리 설계합니다. 장착 구멍과 채널 번호 유무를 골라 설치 공정을 줄이는 이 판넬은 (주)테솔이 국내에 공식 공급합니다.

1 ~ 24채널

알루미늄 판넬 채널 범위

47 mm

1~12채널 판넬 높이

78 mm

16~24채널 판넬 높이

스테인리스

1~12채널까지 제공

특징

장착 구멍과 번호를
고르는 판넬

핵심 특징현장에서 달라지는 점
장착 구멍 가공 완료(728-600 · 700)구멍이 미리 뚫려 있어 판넬을 패널에 대고 바로 고정하므로 현장 가공 시간이 줄어듭니다.
구멍 없음(728-500 · 724-137)설치 위치를 직접 정해 가공하므로 기존 패널의 비정형 개구에도 맞춰 장착합니다.
채널 번호 표시(728-700)채널 번호가 표시되어 다점 측정에서 센서와 기록 채널을 일대일로 대응시킵니다.
알루미늄과 스테인리스강경량 알루미늄 또는 내식성이 필요한 스테인리스강 중에서 설치 환경에 맞춰 소재를 정합니다.
양극 산화 처리알루미늄 판넬 표면을 양극 산화 처리해 긁힘과 부식에 대한 표면 보호를 더합니다.
소켓 타입 선택K·T·J·N·RCB/SCB·구리 소켓 중에서 열전대 타입에 맞는 소켓을 따로 골라 판넬을 구성합니다.

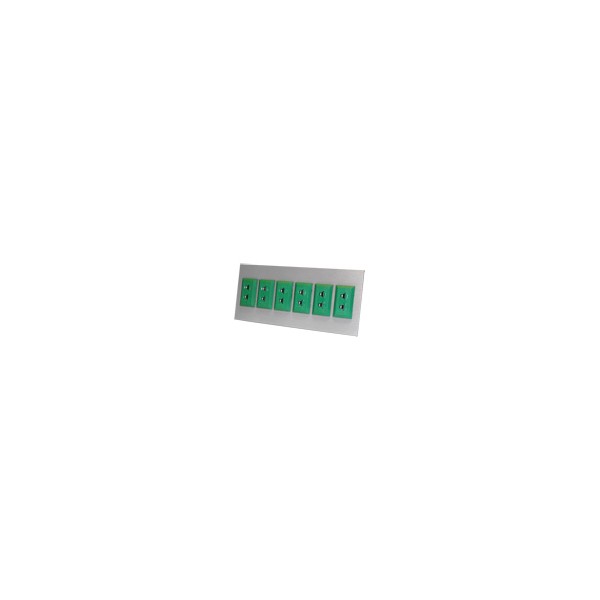

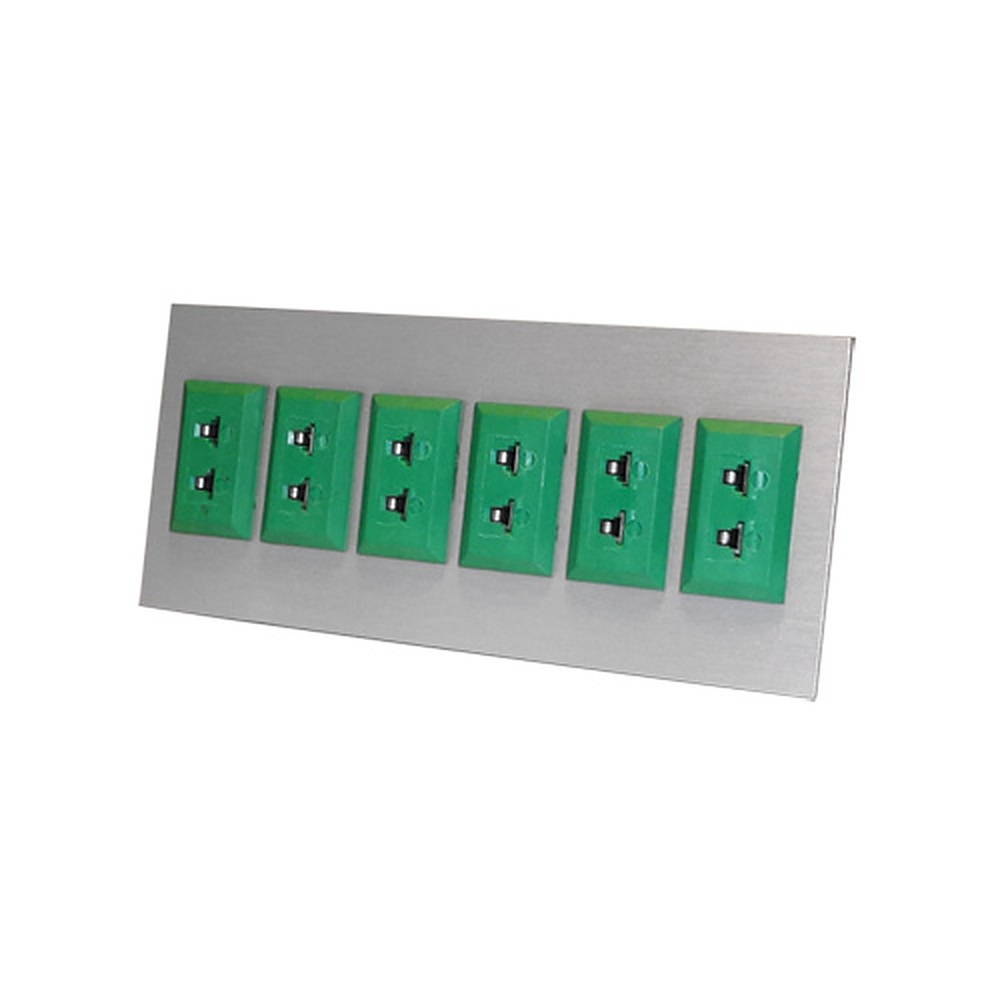

TC 724-137 - 금속 패널에 녹색 커넥터를 여러 개 장착한 판넬
금속 패널에 녹색 커넥터를 여러 개 장착한 판넬

채널 설계

채널 수에 따른
판넬 크기 계산

1채널 판넬은 23.5 × 47 mm이고 채널이 늘 때마다 가로가 커져 12채널은 200 × 47 mm입니다. 16채널은 136 × 78 mm, 20채널은 168 × 78 mm, 24채널은 200 × 78 mm로 구멍이 두 줄이 되므로 패널 높이 여유를 78 mm 이상 확보해야 합니다.

스테인리스강 판넬은 1~12채널 범위만 있어 16채널 이상이 필요하면 알루미늄 판넬을 선택합니다.

두 줄 배열의 16~24채널 판넬

16·20·24채널 판넬은 구멍을 위아래 두 줄로 배열해 가로 길이를 줄입니다. 열전대 케이블을 위아래로 나눠 정리하면 채널이 많은 설비에서도 소켓 접근성이 유지됩니다.

소켓 선택

소켓은 판넬과
별도로 선택

728 계열은 소켓이 장착되지 않은 판넬입니다. 724-137만 K형 소켓이 장착된 1채널 판넬이며, 그 밖의 소켓은 열전대 타입별 패널 소켓 품번을 구성·옵션 표에서 골라 따로 주문합니다.

타입별 패널 소켓 장착

소켓은 판넬 구멍에 꽂아 고정하며 타입마다 품번이 다릅니다. 하나의 판넬에 여러 타입을 섞어 사용하는 설비라면 색상 구분과 채널 번호 표시를 함께 활용해 오배선을 줄이세요.

사양

4개 모델 비교와
채널별 크기

항목728-500728-600728-700724-137
구성소켓 없음소켓 없음소켓 없음K형 소켓 장착
소재알루미늄알루미늄알루미늄아노다이징 알루미늄
채널1111
장착 구멍없음 (위치 직접 가공)가공됨가공됨없음 (위치 직접 가공)
채널 번호해당 없음해당 없음채널 번호 표시해당 없음

채널별 크기 (A × B)

항목소재채널크기 A × B (mm)
728-500알루미늄123.5 × 47
728-502알루미늄240 × 47
728-504알루미늄472 × 47
728-506알루미늄6104 × 47
728-508알루미늄8136 × 47
728-510알루미늄10168 × 47
728-512알루미늄12200 × 47
728-514알루미늄16136 × 78
728-516알루미늄20168 × 78
728-518알루미늄24200 × 78
728-520스테인리스강123.5 × 47
728-522스테인리스강240 × 47
728-524스테인리스강472 × 47
728-526스테인리스강6104 × 47
728-528스테인리스강8136 × 47
728-529스테인리스강10168 × 47
728-530스테인리스강12200 × 47

패널 소켓 품번

항목패널 소켓 품번
K형724-106
T형724-112
J형724-118
N형724-124
RCB/SCB형724-130
구리(Copper)724-136

활용 분야

다점 온도 측정
설비

  • 계측 설비 — 열전대 소켓을 장비 패널에 모아 배선합니다.
  • 채널별 측정점 구분 — 번호 표시 판넬로 채널과 측정점을 일대일로 대응시킵니다.
  • 시험 설비 패널 — 소켓을 여러 개 묶어 하나의 접속 패널로 구성합니다.

선택 가이드

요구 조건별
권장 판넬

이럴 때 (현장 조건)권장 모델선택 이유
소켓이 이미 장착된 상태로 받고 싶을 때724-137K형 소켓이 장착된 1채널 판넬입니다.
패널에 구멍 가공 없이 바로 고정할 때728-600 · 728-700장착 구멍이 가공되어 있습니다.
채널과 측정점을 번호로 구분해야 할 때728-700채널 번호가 표시됩니다.
위치를 직접 가공해 설치할 때728-500장착 구멍이 없어 설치 위치를 직접 정할 수 있습니다.

구성·옵션

품번 구성과
소켓 별도 선택

항목품번소켓
알루미늄 1채널 · 구멍 없음728-500없음
알루미늄 1채널 · 구멍 있음728-600없음
알루미늄 1채널 · 번호 표시728-700없음
K형 1채널 · 소켓 장착724-137장착됨
