미니 커넥터 케이블 입구를
지키는 그로밋·클램프

TC Direct 724-780 · 724-790 미니 케이블 그로밋 · 클램프

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 724-780과 724-790은 미니 열전대 커넥터의 케이블 입구를 보호하고 고정하는 미니 케이블 그로밋과 케이블 클램프(Cable Grommet · Clamp)입니다. 그로밋은 먼지와 습기를 막고, 클램프는 와이어와 케이블을 커넥터 본체에 고정해 당기는 힘이 접점에 걸리지 않게 합니다.

그로밋은 안지름 0.5 mm를 포함해 네 가지가 있어 케이블 굵기에 맞춰 선택하며, 사용 온도는 200 °C 미만입니다. 클램프는 커넥터 하나에 하나씩 사용하며, 이 부속은 (주)테솔이 국내에 공식 공급합니다.

200 °C

그로밋 사용 온도(미만)

0.5 mm

724-780 그로밋 안지름

4종

그로밋 안지름 구분

1개

커넥터 하나당 클램프 수량

특징

입구 보호와
케이블 고정

핵심 특징	현장에서 달라지는 점
먼지·습기 차단	케이블이 들어가는 입구를 그로밋이 감싸 접점으로 먼지와 습기가 들어가는 경로를 줄입니다.
실리콘 고무링(절단면 포함)	링에 절단면이 있어 케이블을 끝까지 통과시키지 않고도 중간에서 끼워 설치합니다.
네 가지 안지름	0.5, 1.0, 1.5, 3.0 mm 가운데 케이블 굵기에 맞춰 고르므로 유격 없이 밀착합니다.
클램프 고정	와이어와 케이블을 커넥터에 고정해 당기는 힘이 접점으로 전해지는 것을 줄입니다.
스테인리스 스틸 나사	클램프는 스테인리스 스틸 나사로 조이므로 반복 분해해도 나사산 손상이 적습니다.
방수형 실리콘 부츠 옵션	방수 보호가 필요하면 부츠를 선택하며, 클램프와 부츠 중 하나만 구성합니다.

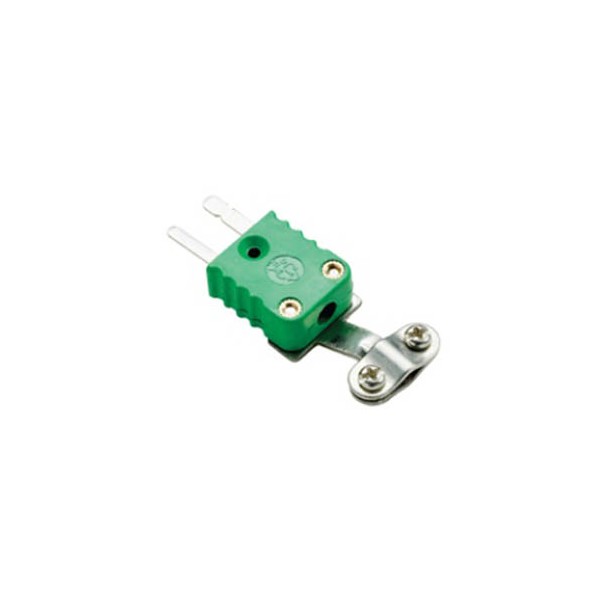

케이블 클램프가 장착된 녹색 미니 커넥터

선택 기준

케이블 굵기와
보호 수준 정하기

그로밋 안지름은 케이블 외경에 맞춰 0.5 mm(724-780), 1.0 mm(724-782), 1.5 mm(724-784), 3.0 mm(724-786) 중에서 선택합니다. 안지름이 크면 입구가 느슨해져 먼지 차단 효과가 떨어지므로 케이블 굵기를 측정한 뒤 발주하세요.

케이블 고정이 목적이면 클램프를, 방수 보호가 목적이면 부츠를 선택합니다. 클램프와 부츠는 함께 사용하지 않습니다.

클램프로 접점의 인장 부담 완화

이동이 잦은 센서 케이블은 당기는 힘이 접점으로 전해지기 쉽습니다. 클램프를 커넥터 하나당 하나씩 장착하면 케이블이 본체에서 고정되어 접점의 부담이 줄어듭니다.

설치

그로밋 장착과
사용 온도 확인

그로밋은 정해진 사용 온도 안에서만 사용합니다. 가열 설비 주변에서 이 온도를 넘을 가능성이 있으면 케이블 입구의 보호 방식을 다시 검토하세요.

절단면으로 끼우는 그로밋

링의 절단면을 벌려 케이블에 끼운 뒤 커넥터 입구로 밀어 넣으므로, 케이블을 풀지 않고도 교체할 수 있습니다.

사양

그로밋·클램프
사양

항목	724-780 그로밋	724-790 클램프
구분	미니 케이블 그로밋 (안지름 0.5 mm)	미니 케이블 클램프
사용 온도	200 °C 미만	해당 없음
소재 · 구성	실리콘 고무링 (절단면 있음)	스테인리스 스틸 나사
수량	커넥터 하나당 그로밋 1개	커넥터 하나당 클램프 1개

활용 분야

케이블 입구 보호가
필요한 곳

미니 열전대 커넥터 입구 — 먼지와 습기 유입을 줄입니다.
인장이 걸리는 커넥터 — 클램프로 케이블을 고정합니다.
센서 배선 작업대 — 케이블 정리와 입구 보호를 겸합니다.

선택 가이드

목적별
권장 부속

이럴 때 (현장 조건)	권장 품번	선택 이유
먼지·습기를 막을 때	724-780 · 782 · 784 · 786	케이블 외경에 맞는 안지름을 고릅니다.
케이블을 커넥터에 고정할 때	724-790	커넥터 하나당 1개를 스테인리스 나사로 조입니다.
방수 보호가 필요할 때	724-800	미니 실리콘 고무 부츠이며 클램프와 택일합니다.

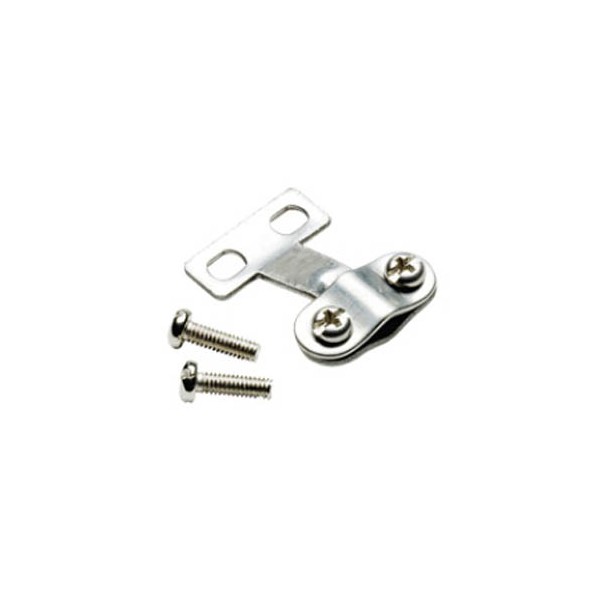

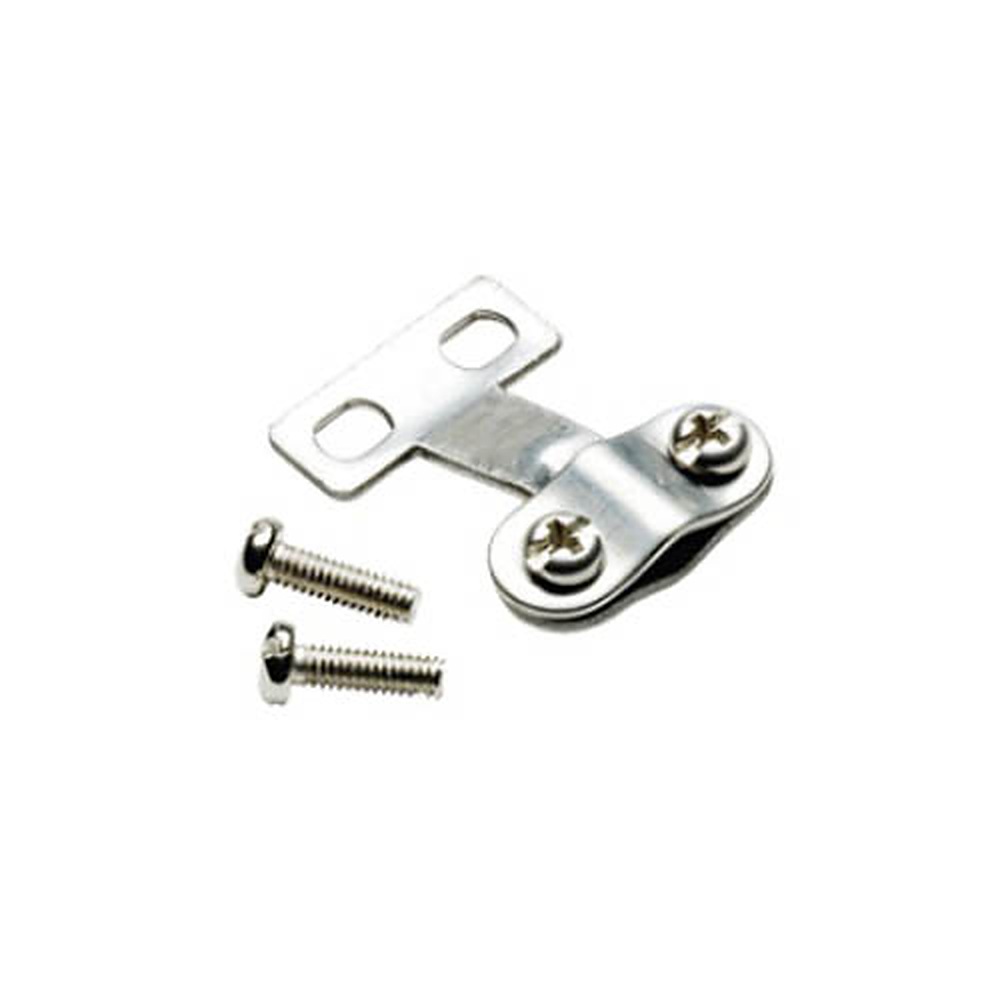

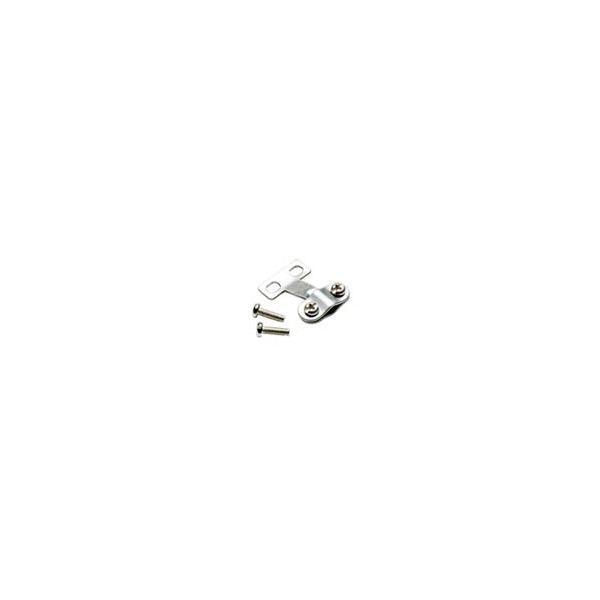

금속 케이블 클램프와 고정 나사 구성품

구성·옵션

안지름별
품번 구성

항목	부품	안지름 · 비고
724-780	미니 케이블 그로밋	0.5 mm
724-782	미니 케이블 그로밋	1.0 mm
724-784	미니 케이블 그로밋	1.5 mm
724-786	미니 케이블 그로밋	3.0 mm
724-790	미니 케이블 클램프	커넥터 하나당 1개
724-800	미니 실리콘 고무 부츠	커넥터 하나당 1개 (클램프와 택일)

그로밋·클램프와
함께 보는 열전대 커넥터

724-780 그로밋은 몇 도까지 사용할 수 있습니까?
200 °C 미만 조건에서만 사용합니다. 그 이상이 예상되는 위치에는 적용하지 마세요.
724-790 클램프는 커넥터 하나에 몇 개 필요합니까?
커넥터 하나에 하나입니다. 커넥터 수량과 같게 발주하세요.
그로밋 안지름은 어떻게 선택합니까?
케이블 외경에 맞는 안지름을 선택합니다. 0.5, 1.0, 1.5, 3.0 mm 네 가지가 있습니다.
클램프와 부츠를 함께 사용할 수 있습니까?
아닙니다. 둘 중 하나를 선택합니다. 고정이 목적이면 클램프, 방수 보호가 목적이면 부츠를 선택하세요.
