TC Direct 728-500 커넥터 판넬

열전대 소켓을 한 면에 모으는
미니 커넥터 판넬

TC Direct 728-500 · 728-600 · 728-700 · 724-137 열전대 커넥터 판넬

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 728-500·728-600·728-700·724-137은 열전대 소켓을 장비 패널에 고정하는 미니 열전대 커넥터 판넬(Thermocouple Connector Panel)입니다. 알루미늄과 스테인리스강 소재에 1~24채널 구성이 있어, 다점 온도 측정 설비의 배선 단자를 한 면에 모읍니다.

1~12채널 판넬은 높이 47 mm, 16·20·24채널 판넬은 커넥터 구멍이 두 줄로 놓여 높이 78 mm이므로 채널 수에 맞춰 패널 개구를 미리 설계합니다. 장착 구멍과 채널 번호 유무를 골라 설치 공정을 줄이는 이 판넬은 (주)테솔이 국내에 공식 공급합니다.

특징

장착 구멍과 번호를
고르는 판넬

채널 설계

채널 수에 따른
판넬 크기 계산

1채널 판넬은 23.5 × 47 mm이고 채널이 늘 때마다 가로가 커져 12채널은 200 × 47 mm입니다. 16채널은 136 × 78 mm, 20채널은 168 × 78 mm, 24채널은 200 × 78 mm로 구멍이 두 줄이 되므로 패널 높이 여유를 78 mm 이상 확보해야 합니다.

스테인리스강 판넬은 1~12채널 범위만 있어 16채널 이상이 필요하면 알루미늄 판넬을 선택합니다.

소켓 선택

소켓은 판넬과
별도로 선택

728 계열은 소켓이 장착되지 않은 판넬입니다. 724-137만 K형 소켓이 장착된 1채널 판넬이며, 그 밖의 소켓은 열전대 타입별 패널 소켓 품번을 구성·옵션 표에서 골라 따로 주문합니다.

사양

4개 모델 비교와
채널별 크기

채널별 크기 (A × B)

패널 소켓 품번

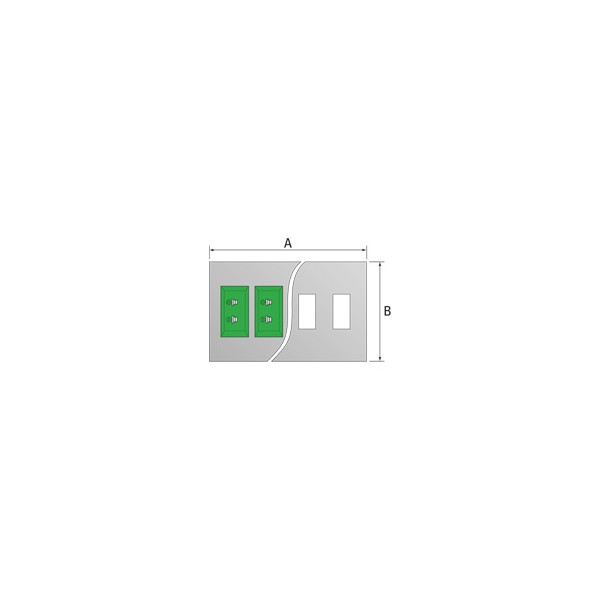

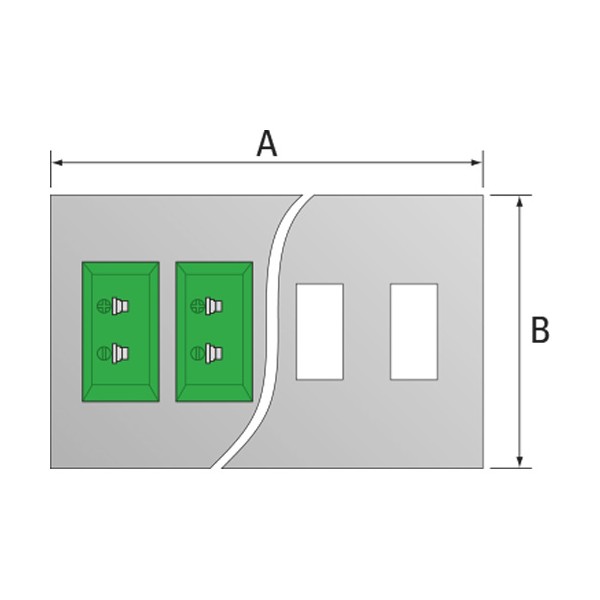

커넥터를 장착한 판넬의 가로 세로 치수 표기도

활용 분야

다점 온도 측정
설비

• 계측 설비 — 열전대 소켓을 장비 패널에 모아 배선합니다.
• 채널별 측정점 구분 — 번호 표시 판넬로 채널과 측정점을 일대일로 대응시킵니다.
• 시험 설비 패널 — 소켓을 여러 개 묶어 하나의 접속 패널로 구성합니다.

선택 가이드

요구 조건별
권장 판넬

구성·옵션

품번 구성과
소켓 별도 선택

관련 제품

커넥터 판넬과
함께 보는 열전대 커넥터

• TC Direct 724-102 미니 K형 열전대 플러그 (220°C)
• TC Direct 724-250 K형 미니 PCB 소켓 (바닥 장착)
• TC Direct 듀플렉스 K형 열전대 플러그 (724-703 · 724-903)
