Fluke TL935 패치 코드(60, 90, 120cm)

MODEL: TL935
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

계측기 단자 사이를
짧게 잇는 패치 코드

Fluke TL930 · TL932 · TL935 패치 코드

견적 받기

Fluke 국내 공식 대리점

Fluke TL930 · TL932 · TL935는 니켈 도금 4 mm 멀티 스태킹 바나나 플러그를 단 60 · 90 · 120 cm 패치 코드(점퍼 리드)입니다. 디지털 멀티미터와 프로세스 교정기의 단자 사이를 짧게 이어 저전압 계측 배선을 구성합니다.

정격은 30 V rms 또는 60 V DC이며, 허용 전류는 TL930과 TL935가 8 A, 90 cm 길이의 TL932가 15 A입니다. 배선이 짧아 책상 위 교정 작업에서 리드가 엉키지 않습니다. 1년 보증이 적용되는 이 패치 코드는 (주)테솔이 국내에 공식 공급합니다.

60 · 90 · 120 cm

모델별 리드 길이

8 A · 15 A

TL932만 15 A 정격

30 V rms

또는 60 V DC 저전압 정격

1년

보증 기간

특징

TL930 시리즈의
겹쳐 꽂는 점퍼 리드

핵심 특징	현장에서 달라지는 점
니켈 도금 4 mm 바나나 플러그	접촉부 산화를 늦춰 반복 삽입 후에도 단자 접촉 저항이 일정하게 유지됩니다.
멀티 스태킹 구조	플러그 뒤에 다른 플러그를 겹쳐 꽂을 수 있어, 한 단자에서 측정 리드와 교정기 출력을 함께 분기할 수 있습니다.
PVC 절연 리드	길이가 짧아 책상 위에서 정리하기 쉽고 피복이 단자 주변 배선을 격리합니다.
60 · 90 · 120 cm 길이 구성	장비 간 간격에 맞는 길이를 고르면 리드가 늘어지거나 당겨지지 않습니다.
모델별 전류 정격	8 A급 TL930 · TL935와 15 A급 TL932 가운데 배선 전류에 맞는 모델을 고를 수 있습니다.

정격 선택

30 V rms 저전압 정격과
모델별 전류

30 V rms 또는 60 V DC 이내에서 사용

세 모델 모두 정격 전압이 30 V rms 또는 60 V DC이므로 상용 전원 회로에는 사용하지 않습니다. 멀티미터 단자와 교정기 출력 단자를 잇는 저전압 배선에만 사용하고, 전류가 8 A를 넘는 회로에는 15 A 정격의 TL932를 선택하세요.

길이는 단자 사이 거리에 맞춰 고르세요. 같은 선반에 놓은 장비라면 60 cm 한 쌍으로 충분하고, 장비를 나눠 둔 작업대에서는 120 cm가 리드가 팽팽해지지 않을 만큼 여유를 줍니다.

사양

길이·전류로 구분한
3개 모델 사양

항목	TL930	TL932	TL935
구성	적색·흑색 패치 코드 1쌍	패치 코드 1쌍	패치 코드 3쌍
리드 길이	60 cm	90 cm	60 · 90 · 120 cm
정격 전압	30 V rms 또는 60 V DC	30 V rms 또는 60 V DC	30 V rms 또는 60 V DC
정격 전류	8 A	15 A	8 A
부품번호	1616671	1616680	해당 없음

시리즈 공통 사양

항목	사양
플러그	니켈 도금 4 mm 멀티 스태킹 바나나 플러그
리드 절연	PVC
보증 기간	1년
호환 장비	Fluke 87V · 287 디지털 멀티미터, 707Ex 루프 교정기, 712 RTD 교정기, 789 · 787B 프로세스미터

활용 분야

멀티미터·교정기 단자를 잇는
저전압 계측 현장

디지털 멀티미터 연결 — Fluke 87V · 287의 입력 단자와 교정 대상 사이를 짧게 잇습니다.
프로세스 교정 — 712 RTD 교정기, 707Ex 루프 교정기와 대상 기기 단자 사이를 배선합니다.
프로세스 측정 — 789 · 787B 프로세스미터와 전송기 단자를 잇는 짧은 점퍼로 사용합니다.

선택 가이드

단자 거리와 전류로
고르는 패치 코드

이럴 때 (현장 조건)	권장 모델	선택 이유
60 cm 한 쌍이면 충분할 때	TL930	8 A 정격의 가장 짧은 단품이라 가까운 장비를 잇기에 알맞습니다.
8 A를 넘는 전류가 흐를 때	TL932	90 cm 길이에 15 A 정격이라 8 A를 넘는 배선에도 사용할 수 있습니다.
길이가 다른 배선을 함께 준비할 때	TL935	60 · 90 · 120 cm 3쌍이 한 세트라 여러 길이를 한 번에 갖출 수 있습니다.

구성·옵션

TL930 · TL932 · TL935
포함 구성

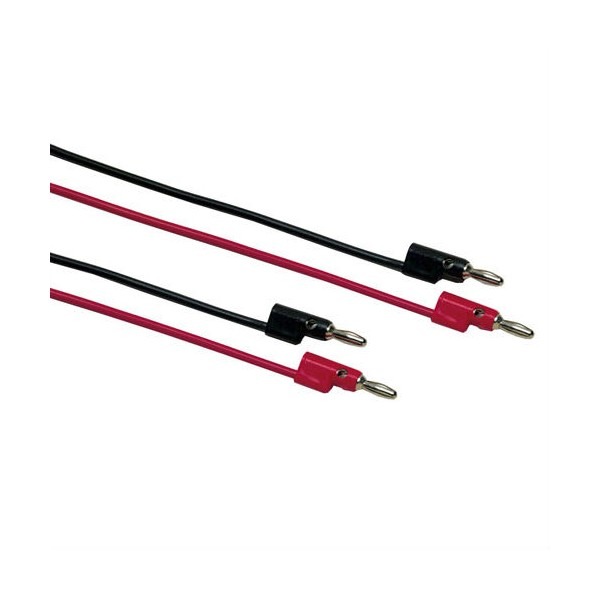

TL930 — 적색·흑색 멀티 스태킹 패치 코드 60 cm 1쌍.
TL932 — 패치 코드 90 cm 1쌍.

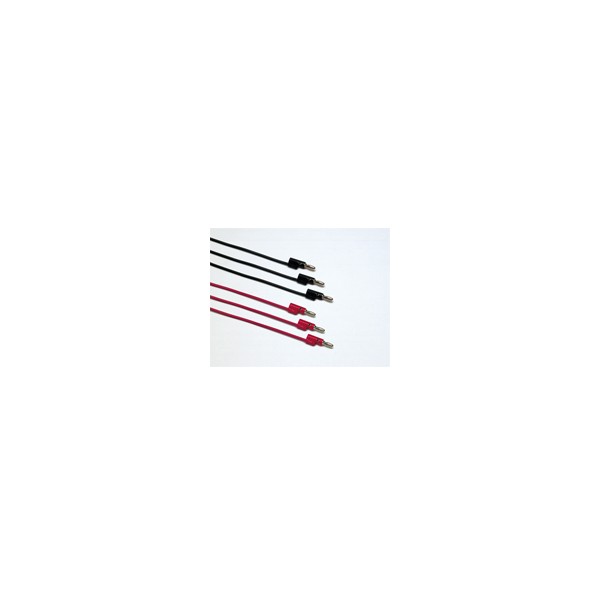

TL935 — 60 · 90 · 120 cm 패치 코드 3쌍 세트.

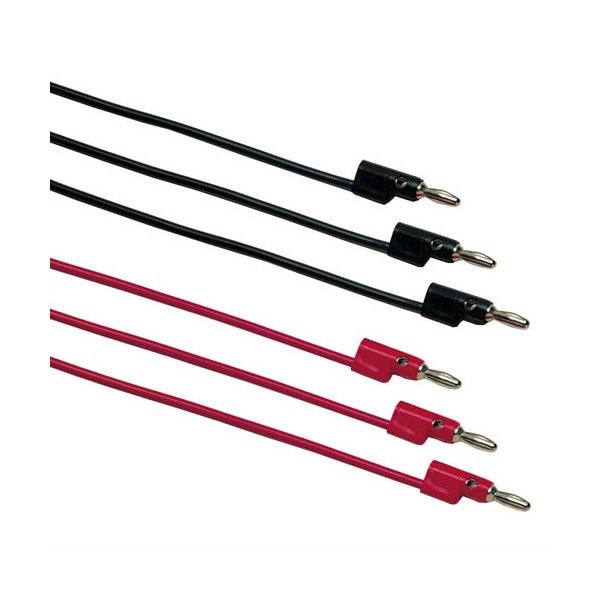

바나나 플러그가 달린 검정, 빨강 패치 코드

TL930 패치 코드와 함께 보는
리드·클립

TL930 패치 코드를 상용 전원 측정에 사용해도 됩니까?
아닙니다. 정격이 30 V rms 또는 60 V DC이므로 상용 전원 회로에는 연결하지 말고, 저전압 계측과 교정 배선에만 사용하세요.
TL930 · TL932 · TL935의 허용 전류는 어떻게 다릅니까?
TL930과 TL935는 8 A, TL932는 15 A입니다. 8 A를 넘는 전류가 흐르는 배선에는 TL932를 선택하세요.
패치 코드와 호환되는 장비는 무엇입니까?
Fluke 87V · 287 멀티미터, 707Ex, 712, 789, 787B가 호환 목록에 있습니다. 목록 밖의 장비에 연결할 때는 단자 규격과 정격을 먼저 대조하세요.
TL935 세트의 구성은 어떻게 됩니까?
60 · 90 · 120 cm 패치 코드가 각 1쌍씩, 모두 3쌍입니다. 단품인 TL930은 60 cm, TL932는 90 cm 한 쌍입니다.
