FLK-5.5MM/0.7M ART 0.7M 굴절식 카메라 프로브가 장착된 Fluke 5.5MM 스코프

MODEL: FLK-5.5MM/0.7M ART
브랜드: FLUKE

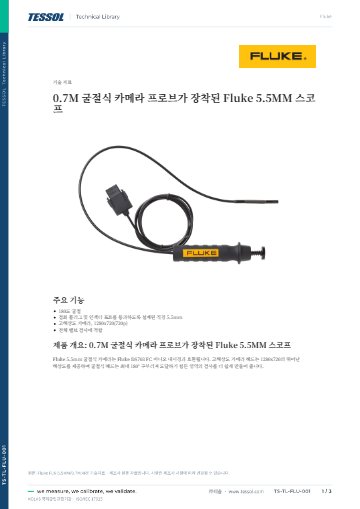

제품 자료: 기술자료

2024 FLUKE Catalogue

제품문의 구매하기

분해하지 않고 엔진 안쪽을
꺾어 보는 관절 카메라 프로브

Fluke FLK-5.5MM/0.7M ART 관절 카메라 프로브

견적 받기

Fluke 국내 공식 대리점

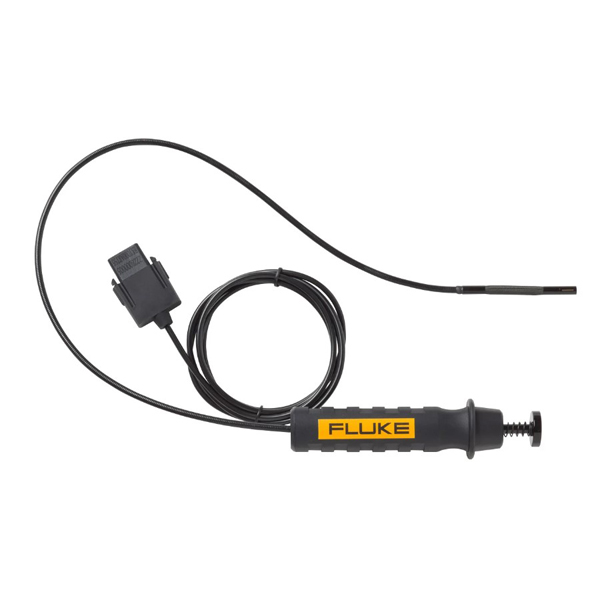

Fluke FLK-5.5MM/0.7M ART는 가는 헤드를 180°까지 꺾어 점화 플러그 구멍과 인젝터 포트 안쪽을 1280 x 720(720p) 영상으로 보여 주는 관절형 보어스코프 카메라 프로브(내시경 카메라 헤드)입니다. Fluke DS703 FC 진단용 비디오 보어스코프에 장착해 엔진 내부와 좁은 공간을 점검합니다.

헤드가 점화 플러그와 인젝터 포트를 지날 만큼 가늘어 밸브 전체를 살피는 검사까지 맡을 수 있습니다. 부품을 분해하지 않고 내부 상태를 확인하므로 정비 시간이 줄어듭니다. 이 카메라 프로브는 (주)테솔이 국내에 공식 공급합니다.

5.5 mm

헤드 지름

180°

헤드 관절 각도

1280 x 720

카메라 해상도(720p)

0.7 m

관절 카메라 프로브 길이

특징

좁은 구멍을 통과하고
꺾어서 보는 헤드

핵심 특징	현장에서 달라지는 점
5.5 mm 헤드 지름	점화 플러그와 인젝터 포트를 지나가므로 부품을 분해하지 않고 내부를 확인합니다.

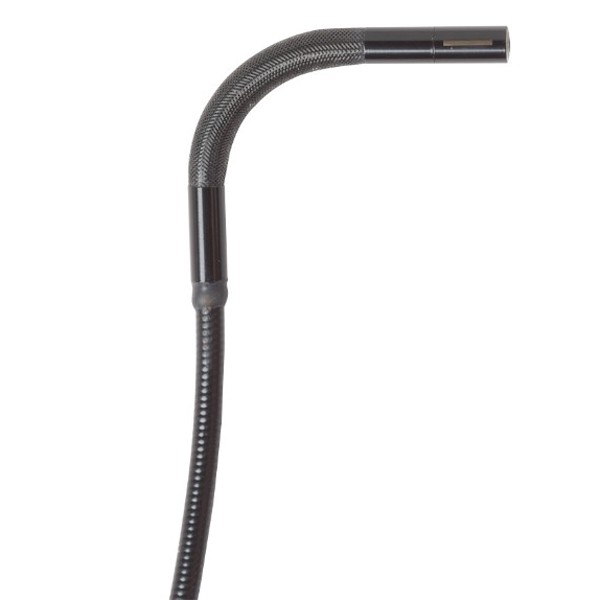

180° 관절	헤드를 최대 180°까지 꺾어 직선 시야에 가려진 구석과 측면을 살핍니다.
1280 x 720(720p) 카메라	세부 형상과 표면 상태가 화면에 분명히 나타나 판정 근거로 남기기 쉽습니다.
밸브 전체 검사	헤드를 꺾으며 밸브 주변을 둘러보므로 밸브 상태를 한 번에 확인합니다.
DS703 FC 호환	Fluke DS703 FC 진단용 비디오 보어스코프에 장착해 기존 본체를 그대로 활용합니다.

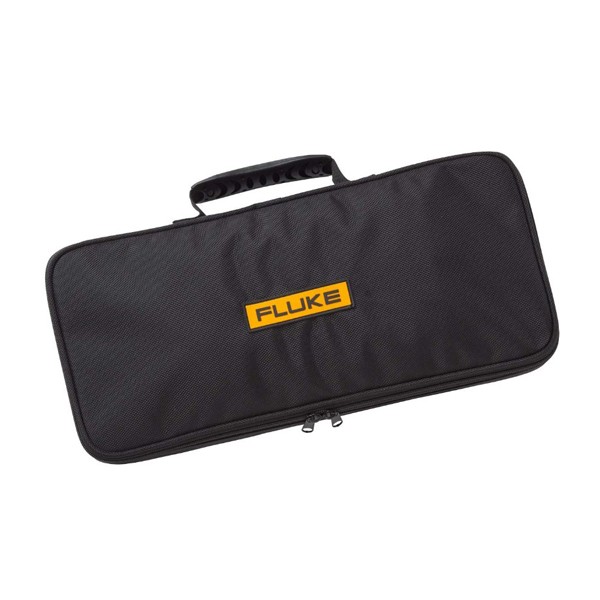

휴대 케이스 포함	프로브를 케이스에 넣어 옮기므로 현장 이동 중 헤드가 손상될 걱정이 줄어듭니다.

검사 절차

헤드 삽입과
관절 조작 순서

헤드는 점화 플러그 구멍이나 인젝터 포트에 곧게 넣은 뒤, 안쪽에서 관절을 꺾어 목표 부위로 향하게 합니다. 삽입 전에는 헤드를 곧게 펴 두고, 꺾는 동작은 구멍을 완전히 통과한 뒤 시작하세요.

DS703 FC 화면을 보면서 조작하되, 시야가 가려지는 위치에서는 관절 각도와 삽입 깊이를 번갈아 조정하세요. 밸브처럼 둘러봐야 하는 부위는 180° 관절로 헤드 방향을 바꿔 가며 면을 나눠 확인합니다.

관절을 꺾어 밸브 주변을 살피는 검사

헤드를 구멍 안쪽에서 꺾어 밸브 헤드와 시트 주변을 차례로 비추면 분해하지 않고도 카본 퇴적과 마모 흔적을 확인할 수 있습니다. 화면에 나온 영상은 점검 기록으로 남겨 두세요.

사양

FLK-5.5MM/0.7M ART
상세 사양

항목	사양
모델	FLK-5.5MM/0.7M ART (5.5 mm Scope with 0.7 m Articulating Camera Probe)
Fluke 품번	5344767
헤드 지름	5.5 mm
프로브 길이	0.7 m
관절	180°
카메라 해상도	1280 x 720 (720p)
통과 대상	점화 플러그 구멍, 인젝터 포트
호환 장비	Fluke DS703 FC 진단용 비디오 보어스코프
포함 구성	관절 카메라 프로브 1개, 휴대 케이스

활용 분야

내부 영상 점검이
필요한 곳

엔진 점화 플러그 구멍 — 플러그 자리 안쪽을 영상으로 확인합니다.
인젝터 포트 검사 — 포트 안쪽 상태를 카메라로 확인합니다.
밸브 검사 — 헤드를 꺾어 밸브 주변과 시트를 점검합니다.
좁은 내부 공간 — 손이나 눈이 닿지 않는 설비 안쪽을 화면으로 확인합니다.

선택 가이드

점검 대상별
권장 구성

이럴 때 (현장 조건)	권장 모델	선택 이유
DS703 FC로 점화 플러그 구멍 안쪽을 볼 때	FLK-5.5MM/0.7M ART	5.5 mm 헤드가 플러그 구멍을 지나므로 플러그 자리 안쪽까지 분해 없이 들여다볼 수 있습니다.
좁은 구멍 안쪽을 꺾어서 확인할 때	FLK-5.5MM/0.7M ART	180° 관절 헤드가 직선 시야에 가려진 측면과 구석까지 비춥니다.
전압·전류 측정용 접속이 필요할 때	Fluke 테스트 프로브	카메라가 아닌 계측기 입력 단자용 프로브입니다.

구성·옵션

구성품과
호환 장비

구성품 — FLK-5.5MM/0.7M 관절 카메라 프로브 1개와 휴대 케이스.
호환 장비 — Fluke DS703 FC 진단용 비디오 보어스코프(본체 별매).

보어스코프와 함께 보는
Fluke 프로브

FLK-5.5MM/0.7M ART 프로브만으로 영상을 볼 수 있습니까?
아닙니다. 카메라 헤드이므로 Fluke DS703 FC 진단용 비디오 보어스코프 본체에 장착해야 화면으로 확인할 수 있습니다.
5.5 mm 헤드는 어떤 구멍까지 들어갑니까?
점화 플러그 구멍과 인젝터 포트를 통과하도록 설계되었습니다. 구멍 안쪽의 굴곡이 크다면 삽입하는 동안 관절을 곧게 유지하세요.
관절은 어느 각도까지 꺾입니까?
최대 180°까지 꺾입니다. 직선 시야로 보이지 않는 구석과 측면을 비출 때 사용하세요.

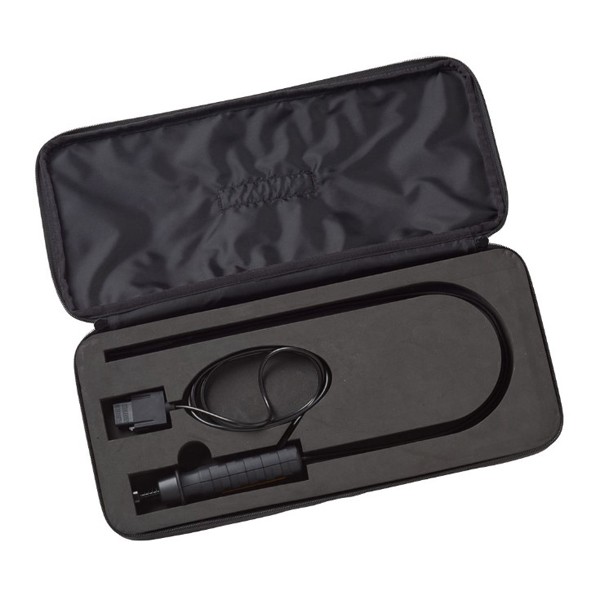

카메라 프로브에 휴대 케이스가 포함됩니까?
네, 휴대 케이스가 함께 들어 있습니다. 현장으로 이동할 때는 헤드를 케이스에 넣어 보관하세요.
