Fluke Calibration 884X-SHORT 4선 단락

Fluke Calibration 884X-SHORT 4선 단락

MODEL
884X-SHORT
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

좁은 IC 핀 측정과 영점 조정에
쓰는 멀티미터 액세서리

Fluke Calibration 8845A-TPIT · 8845A-EFPT · 884X-SHORT 멀티미터 액세서리

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 8845A-TPIT·8845A-EFPT·884X-SHORT는 8845A·8846A 6.5자리 정밀 멀티미터(벤치 DMM)용 액세서리입니다. 스루홀 IC 리드와 좁은 테스트 포인트에 닿는 IC 프로브 팁 2종과 입력 단자를 단락하는 4단자 단락 바로 구성되어 정밀 측정의 접속 불확실성을 줄입니다.

두 프로브 팁은 DMM 프로브 팁에 끼워 사용하고, 팁 끝의 절연부가 인접 리드 사이에 들어가 의도치 않은 단락을 막습니다. 정격은 300 V rms/dc, 3 A이며, 이 액세서리 3종은 (주)테솔이 국내에 공식 공급합니다.

300 V rms/dc

프로브 팁 2종의 동작 전압

3 A

프로브 팁 2종의 전류 정격

2 mm

끼워 쓰는 DMM 프로브 팁 지름

4 mm

단락 바 바나나 단자 규격

특징

좁은 곳에 닿고
단락을 막는 구조

핵심 특징현장에서 달라지는 점
팁 끝 절연부리드 사이에 팁이 들어가도 인접 단자와 닿지 않아 IC 핀 측정 중 단락 위험이 줄어듭니다.
스루홀 IC 어댑터어댑터가 스루홀 IC 리드에 바로 닿아 핀마다 프로브를 정확히 댑니다.
연장 파인 포인트 팁손이 닿기 어려운 테스트 포인트까지 팁이 이어져 접근 각도가 넓어집니다.
매립형 핀 팁잭어댑터 끝의 핀 팁잭이 안쪽에 들어가 있어 노출된 도체 접촉 위험을 낮춥니다.
DMM 프로브 스냅 장착지름 2 mm의 DMM 프로브 팁에 끼우기만 하면 되므로 별도 공구가 필요 없습니다.
4단자 단락 바입력 단자와 검출 단자를 한 번에 단락해 전면 입력의 오프셋을 영점으로 맞춥니다.

영점 조정

단락 바로 맞추는
전면 입력 오프셋

884X-SHORT는 4 mm 바나나 단자의 크기와 방향을 8845A·8846A의 입력 단자와 검출 단자에 맞춘 4단자 단락 바입니다. 단락 상태에서 읽은 값으로 전면 입력의 오프셋을 상쇄하며, 교정 절차가 단락 바 사용을 요구하는 단계에서도 같은 부품을 사용합니다.

프로브 팁 2종은 용도가 나뉩니다. 스루홀 IC 리드를 직접 측정하는 작업에는 8845A-TPIT를, 접근하기 어려운 테스트 포인트에는 8845A-EFPT를 선택하세요.

4단자를 한 번에 단락하는 884X-SHORT

네 개의 바나나 단자가 입력 단자와 검출 단자에 한꺼번에 꽂히므로, 단락 상태의 영점 확인이 한 번의 장착으로 끝납니다.

사양

3개 모델 비교와
공통 사양

항목8845A-TPIT8845A-EFPT884X-SHORT
구성테스트 프로브 IC 팁 세트(적색 · 흑색 한 쌍)연장 파인 포인트 팁 어댑터 세트(적색 · 흑색 한 쌍)4단자 단락 바(4-Wire Short)
동작 전압300 V rms/dc300 V rms/dc해당 없음
전류3 A3 A해당 없음
안전 규격IEC 1010-2-031, Category II, P2Category II, P2해당 없음
팁 재질스테인리스강 니켈 도금스테인리스강 니켈 도금해당 없음
본체 재질폴리프로필렌(난연, UL94 V-2)폴리프로필렌(난연, UL94 V-2)해당 없음
연결지름 2 mm DMM 프로브 팁에 스냅 장착지름 2 mm DMM 프로브 팁에 스냅 장착4 mm 바나나 단자
호환 계측기8845A · 8846A8845A · 8846A8808A · 8845A · 8846A
Fluke 품번274268327426902653346

시리즈 공통 사양

항목사양
대상 계측기Fluke Calibration 8845A · 8846A 6.5자리 정밀 멀티미터
설계 기준IEC 1010
프로브 팁 색상적색 한 개, 흑색 한 개
절연 구조팁 끝 절연부, 어댑터 끝 핀 팁잭 매립

활용 분야

정밀 멀티미터의
접속 작업

  • IC 핀 측정 — 어댑터로 스루홀 IC 리드에 닿아 핀별 전압과 저항을 측정합니다.
  • 기판 테스트 포인트 — 연장 팁으로 접근이 어려운 포인트까지 닿아 측정합니다.
  • 영점 조정 — 884X-SHORT로 전면 입력의 오프셋을 영점에 맞춥니다.
  • 교정 절차 — 절차가 단락 바를 요구하는 단계에서 같은 부품을 사용합니다.

선택 가이드

8845A·8846A 작업별
프로브 선택

이럴 때 (현장 조건)권장 모델선택 이유
좁은 IC 리드에 직접 닿아야 할 때8845A-TPIT팁 끝 절연부가 인접 리드와의 단락을 막습니다.
접근이 어려운 테스트 포인트를 측정할 때8845A-EFPT연장된 파인 포인트 팁이 손이 닿기 어려운 곳까지 이어집니다.
전면 입력 오프셋을 영점으로 맞출 때884X-SHORT4단자를 동시에 단락해 한 번에 확인합니다.

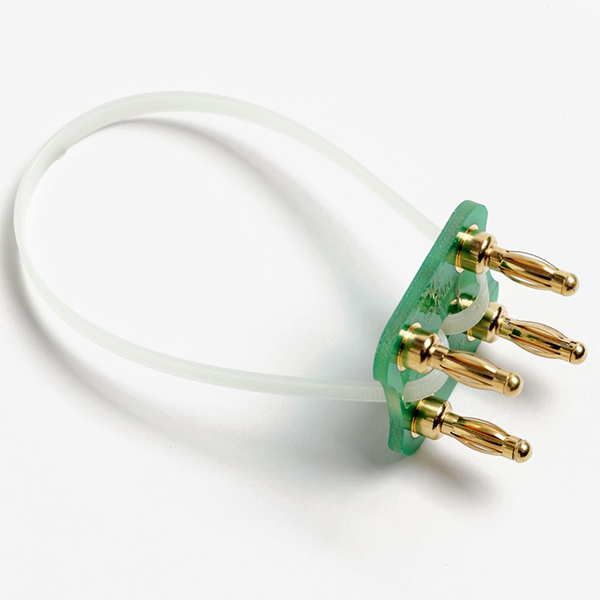

FLUKE CALIBRATION 884X-SHORT - 바나나 플러그 4개가 달린 4선 단락 어댑터
바나나 플러그 4개가 달린 4선 단락 어댑터

구성·옵션

구성품과
호환 계측기

  • 8845A-TPIT — 적색 · 흑색 IC 프로브 팁 한 쌍(Fluke 품번 2742683).
  • 8845A-EFPT — 적색 · 흑색 연장 파인 포인트 팁 어댑터 한 쌍(Fluke 품번 2742690).
  • 884X-SHORT — 4mm 바나나 4단자 단락 바(Fluke 품번 2653346)로, 8808A 디지털 멀티미터와도 호환됩니다.
