Teledyne FLIR C5 Flilr C5 열화상카메라

MODEL: FLIR C5
브랜드

제품문의 구매하기

배전반·배관의 과열 지점을
찾는 포켓형 열화상 카메라

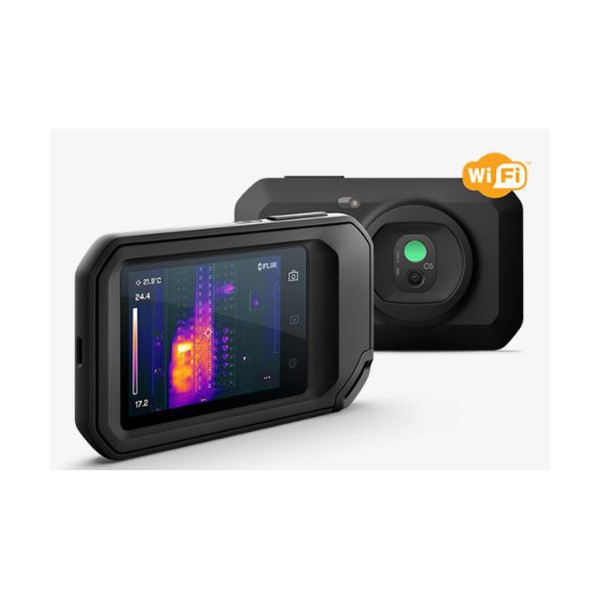

Teledyne FLIR C5 소형 열화상 카메라

견적 받기

Teledyne FLIR C5는 160 × 120(19,200 화소) 열화상과 5 MP 가시광 카메라를 조합해 -20~400 °C를 측정하는 포켓형 열화상 카메라(Thermal Camera, IR 카메라)입니다. 포커스 프리 렌즈와 MSX 영상으로 전기 배전반·배관·건물 점검에서 과열 지점을 초점 조작 없이 찾습니다.

138 × 84 × 24 mm 크기의 본체는 공구 가방에 들어가고 내장 배터리로 4시간 동작하며, USB-C로 충전하는 동안에도 외부 전원으로 계속 사용할 수 있습니다. 촬영한 사진은 Wi-Fi로 FLIR Ignite 클라우드에 올려 공유하며, (주)테솔이 국내에 공식 공급합니다.

-20 ~ 400 °C

객체 온도 측정 범위

5 MP

가시광 디지털 카메라

< 70 mK

열 감도(NETD)

4시간

내장 배터리 사용 시간

특징

작은 본체에
담은 열화상 기능

핵심 특징	현장에서 달라지는 점
포커스 프리	초점 조정 단계가 없어 순회 점검 중 한 손으로 겨누고 바로 촬영합니다.
MSX 영상	가시광 윤곽을 열화상 위에 겹쳐 어느 부품이 뜨거운지 구분합니다.
FLIR Ignite 클라우드 업로드	Wi-Fi로 사진과 영상을 올려 현장 밖의 담당자와 같은 결과를 공유하고 보고서를 작성합니다.
정전식 터치스크린	장갑을 벗지 않아도 가볍게 눌러 모드와 팔레트를 바꿉니다.
1-Touch 레벨/스팬	대상 온도 분포에 맞춰 화면 범위를 한 번에 조정하므로 진단 시간이 줄어듭니다.
2 m 낙하와 IP54	이동 중 떨어뜨림과 먼지·물 튐을 견디도록 설계된 외함입니다.

측정 거리와 정확도

최소 초점 거리와
정확도 조건

열화상은 0.1 m, MSX 영상은 0.3 m부터 촬영합니다. 정확도는 주변 온도 15~35 °C에 대상 온도가 0 °C를 넘는 조건에서 0~100 °C 구간 ±3 °C, 100~400 °C 구간 ±3 %이므로 점검 조건을 이 범위에 맞춰 기록하세요.

방사율은 무광·반무광·반광택 프리셋과 사용자 값으로 보정하고 반사 겉보기 온도와 대기 보상도 함께 적용합니다. 영상은 JPEG에 14비트 측정 데이터가 포함되어 저장되며, 내부 메모리에 5000장 넘게 저장합니다.

MSX 윤곽을 겹친 열화상

열화상만으로는 어느 단자가 뜨거운지 알기 어려운 분전반에서도 MSX가 가시광 윤곽을 겹쳐 부품 위치를 표시합니다. 5 MP 가시광 사진과 같은 구도로 저장되므로 보고서에 실물과 열화상을 나란히 배치합니다.

교정 관리

교정 주기와
성적서 안내

정기 점검에 사용하는 카메라는 주기적인 교정으로 읽음값을 관리합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

FLIR C5 Wi-Fi 업로드와
PC 파일 옮기기

FLIR C5는 카메라 단독으로 촬영과 확인을 마치고, 사진은 Wi-Fi로 FLIR Ignite 클라우드에 올리거나 USB-C 케이블로 PC에 옮길 수 있습니다. PC에서 열화상 파일을 다룰 때는 별매 소프트웨어인 Thermal Studio Suite를 사용합니다.

소프트웨어·도구	하는 일
FLIR Ignite	Wi-Fi로 올린 사진과 영상을 클라우드에 보관하고 공유 (별매)
Thermal Studio Suite	PC에서 열화상 파일 열기와 분석 (별매)
USB 2.0 Type-C	PC와 연결해 저장된 JPEG 파일을 복사

처음 연결하는 순서

순서	할 일
1	설정 버튼을 누르고 연결 > Wi-Fi에서 스위치를 켠 뒤 사용할 네트워크를 선택합니다. 암호가 걸린 네트워크는 처음 한 번 암호를 입력하세요.
2	Wi-Fi에 연결된 상태에서 설정 > FLIR Ignite를 누르고 Sign in으로 페어링을 시작한 뒤, 인터넷에 연결된 다른 기기에서 화면에 나온 웹사이트를 열어 카메라에 표시된 코드를 입력하고 계정에 로그인하세요. 첫 설정 중에도 같은 작업을 할 수 있습니다.
3	설정 > 저장 옵션 및 저장소 > Auto upload 스위치를 켜면 새로 찍은 사진이 인터넷에 연결될 때 FLIR Ignite 계정으로 올라갑니다.
4	PC로 직접 옮기려면 카메라를 켠 채 USB 케이블로 PC에 연결합니다.
5	PC에서 카메라를 열고 파일을 PC로 끌어다 놓으면 복사되며 카메라의 원본은 그대로 남습니다. Mac에서는 먼저 Android File Transfer 앱을 설치하세요.
6	복사한 JPEG 파일에는 14비트 측정 데이터가 들어 있어 Thermal Studio Suite 같은 FLIR 열화상 소프트웨어에서 열 수 있습니다.

카메라 메뉴 이름은 펌웨어 버전에 따라 조금 다를 수 있으니 설치된 펌웨어의 사용자 매뉴얼과 함께 확인하세요.

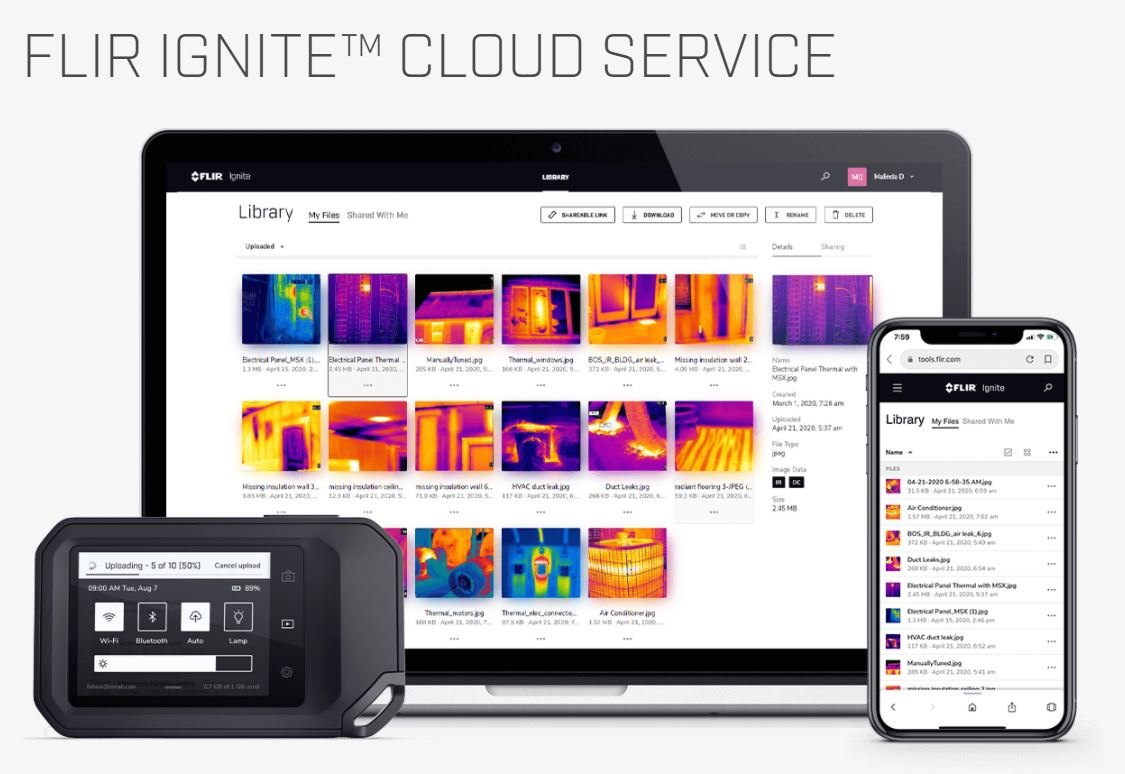

열화상 이미지를 노트북과 스마트폰에서 관리하는 클라우드 화면

사양

160 × 120 검출기와
포켓형 본체 사양

항목	사양
검출기	160 × 120 (19,200 화소) · 8 ~ 14 µm
열 감도 (NETD)	< 70 mK
시야 (FOV)	54° × 42°
초점 · 최소 초점 거리	포커스 프리 · 열화상 0.1 m · MSX 0.3 m
이미지 주파수	8.7 Hz
객체 온도 범위	-20 ~ 400 °C
정확도	주변 15 ~ 35 °C · 대상 0 °C 초과: 0 ~ 100 °C 구간 ±3 °C · 100 ~ 400 °C 구간 ±3 %
측정 보정	방사율(무광 · 반무광 · 반광택 · 사용자 값) · 반사 겉보기 온도 · 대기 보상
컬러 팔레트	6가지 (Iron · Gray · Rainbow · Arctic · Lava · Rainbow HC)
영상 모드	적외선 · 가시광 · MSX · 화면 속 화면(PIP)
디지털 카메라 · 조명	5 MP · LED 조명
화면	정전식 터치스크린
갤러리 · 파일 형식	썸네일과 사용자 폴더 구조 · 표준 JPEG(14비트 측정 데이터 포함)
이미지 저장	5000장 초과 (내부 메모리) · FLIR Ignite 클라우드(Wi-Fi)
무선	Wi-Fi 802.11 a/ac/b/g/n · Bluetooth PAN
USB	USB 2.0 Type-C
배터리	충전식 내장 리튬 이온 · 작동 4시간
충전 · 외부 전원	USB-C 1 A 충전 약 2시간 · 5 V USB-C 외부 전원 운용
내구성	2 m 낙하 · 하우징과 렌즈 IP54 (IEC 60529)
작동 온도	-10 ~ 50 °C
보관 온도	-40 ~ 70 °C
삼각대 장착	UNC ¼"-20 (내장)
크기	138 × 84 × 24 mm
형태	포켓형

활용 분야

휴대하며 점검하는
현장

전기 설비 — 배전반과 차단기에서 과열된 접속부를 MSX로 부품 단위까지 찾습니다.
배관·밸브 — 온도 분포로 누설과 막힘 위치를 좁힙니다.
건물 점검 — 단열 결손과 습기 흔적을 온도 차이로 확인합니다.
기계 설비 — 과열 부위를 정기 점검에서 사진으로 기록해 이력을 만듭니다.
에너지 감사 — 열이 새는 외피 부위를 클라우드 보고서로 정리합니다.

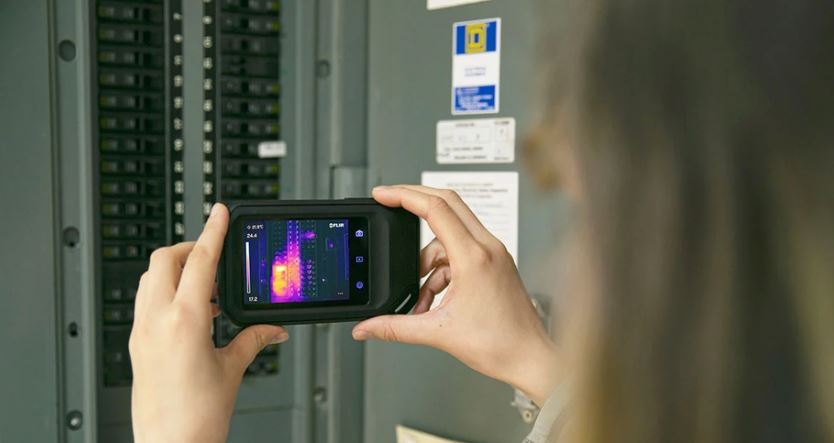

배전반 앞에서 열화상 카메라로 점검하는 모습

선택 가이드

포켓형 모델의
선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
점검 대상이 측정 범위 안이고 가방에 넣고 다닐 때	FLIR C5	138 × 84 × 24 mm 포켓형에 포커스 프리, MSX, 5 MP 카메라를 갖춥니다.
사진과 영상을 클라우드로 공유할 때	FLIR C5	Wi-Fi로 FLIR Ignite에 직접 업로드합니다.
같은 포켓 크기의 Fluke 모델을 비교할 때	Fluke PTi120	포켓형 Fluke 열화상 카메라로 구성과 연동이 다릅니다.
스마트폰 연결형이 필요할 때	Fluke TC01	스마트폰에 연결해 사용하는 소형 열화상 모듈입니다.

구성·옵션

별매 소프트웨어와
액세서리

구분	항목	비고
소프트웨어	FLIR Ignite	별매
소프트웨어	Thermal Studio Suite	별매
액세서리	USB 2.0 Type A-Type C 케이블 1.0 m (T911940ACC)	별매
액세서리	Cx 시리즈 파우치 (T132572ACC)	별매
서비스	PROTECT C5 서비스 플랜	별매

FLIR C5와 함께 보는
휴대형 열화상

Fluke PTi120 포켓형 열화상 카메라
Fluke Ti300+ 열화상 카메라
Fluke TiS20+ 열화상 카메라

FLIR C5는 초점을 어떻게 맞춥니까?
포커스 프리라 맞출 필요가 없습니다. 최소 초점 거리는 열화상 0.1 m, MSX 0.3 m이므로 그 안쪽으로는 접근하지 마세요.
FLIR C5의 정확도는 어떤 조건에서 적용됩니까?
주변 온도 15~35 °C에 대상 온도가 0 °C를 넘을 때 적용합니다. 0~100 °C 구간은 ±3 °C, 그보다 높은 구간은 ±3 %입니다.
FLIR C5로 촬영한 사진은 어떻게 공유합니까?
Wi-Fi로 FLIR Ignite 클라우드에 직접 업로드합니다. 내부 메모리에는 5000장 넘게 저장되며 USB-C로 PC에 옮길 수도 있습니다.
FLIR C5는 충전 중에도 사용할 수 있습니까?
네, 5 V USB-C 외부 전원으로 운용합니다. 내장 배터리는 4시간 사용하고 USB-C 1 A 충전에 약 2시간이 걸립니다.
