순회 중 이상 부위를 먼저 찾는⁣ 1차 점검용 열화상 카메라

Fluke TiS20+ 열화상 카메라⁣ 검출기 해상도 : 120 × 90 (10,800 화소)⁣ 시야 (FOV) : 50 °H × 38 °V⁣ 프레임 속도 : 9 Hz

견적 받기

Fluke 한국 공식 대리점

Fluke TiS20+는 120 × 90 고정 초점 검출기와 3.5인치 터치스크린을 갖춘 보급형 열화상 카메라(적외선 카메라, IR Camera)입니다. -20 ~ 150 °C 범위에서 배전반과 공조 설비를 순회하며 이상 부위를 먼저 골라내는 1차 점검용 장비입니다.

50 cm 이상 거리에서는 초점 조작 없이 촬영합니다. IR-Fusion이 가시광 사진 위에 열화상을 겹쳐 위치를 표시하므로 보고서용 사진도 같은 촬영으로 확보됩니다. 배터리는 Wi-Fi를 끈 상태에서 5시간 이상 연속 사용할 수 있어 하루 순회 점검에 충분하며, 이 카메라는 (주)테솔이 국내에 공식 공급합니다.

120 × 90

10,800 화소 열화상 검출기

-20 ~ 150 °C

배전·공조 설비 측정 범위

5시간 이상

Wi-Fi를 끈 연속 사용 시간

50 cm

초점 조작이 필요 없는 최소 거리

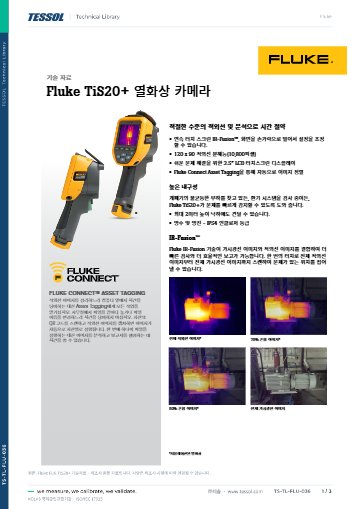

특징

TiS20+ 고정 초점으로⁣ 빨라지는 순회 점검

핵심 특징현장에서 달라지는 점
고정 초점초점을 맞추는 단계가 없어 촬영자가 바뀌어도 화질 편차가 생기지 않습니다.
IR-Fusion가시광 사진 위에 열화상을 겹쳐 보여 주므로 이상 부위가 어느 설비인지 현장에서 바로 알 수 있습니다.
Asset TaggingQR 코드를 스캔하면 사진이 자산별로 자동 정리되어 점검 후 분류 작업이 줄어듭니다.
Wi-Fi 업로드Wi-Fi가 연결되면 촬영 이미지가 Fluke Connect로 올라가 사무실에서 바로 열어 볼 수 있습니다.
절전과 현장 교체 배터리쓰지 않을 때는 자동으로 꺼지고 배터리를 현장에서 바꿔 끼울 수 있어 충전 때문에 하루 순회가 멈추지 않습니다.
2 m 낙하 · IP54점검 중 낙하와 먼지, 물 튐에 견디는 구조라 거친 현장에서도 안정적으로 사용할 수 있습니다.

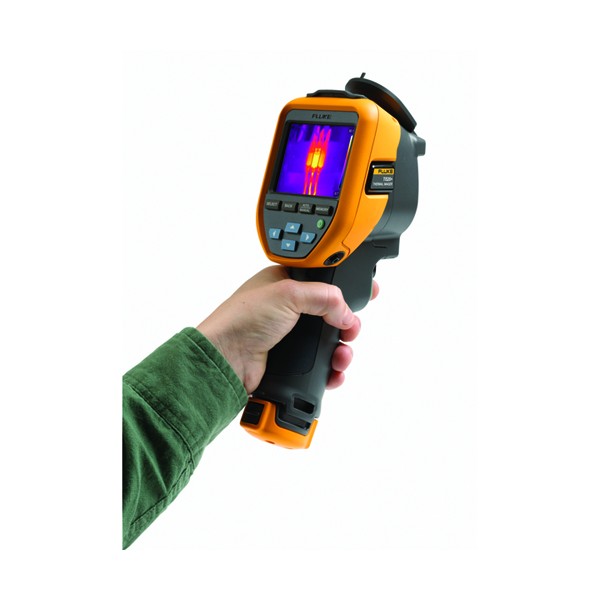

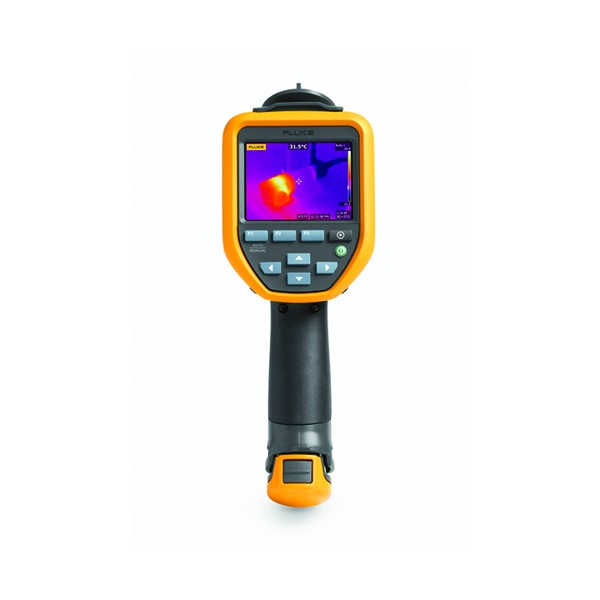

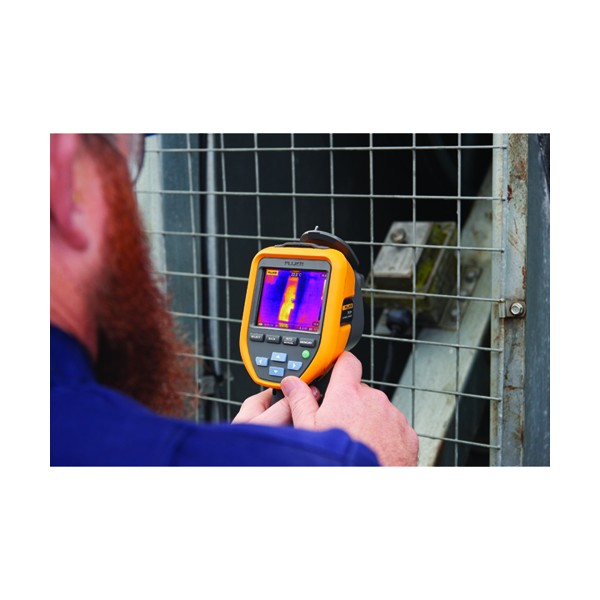

FLUKE FLK-TiS20+ - 열화상 화면이 표시된 카메라 후면 외형
열화상 화면이 표시된 카메라 후면 외형

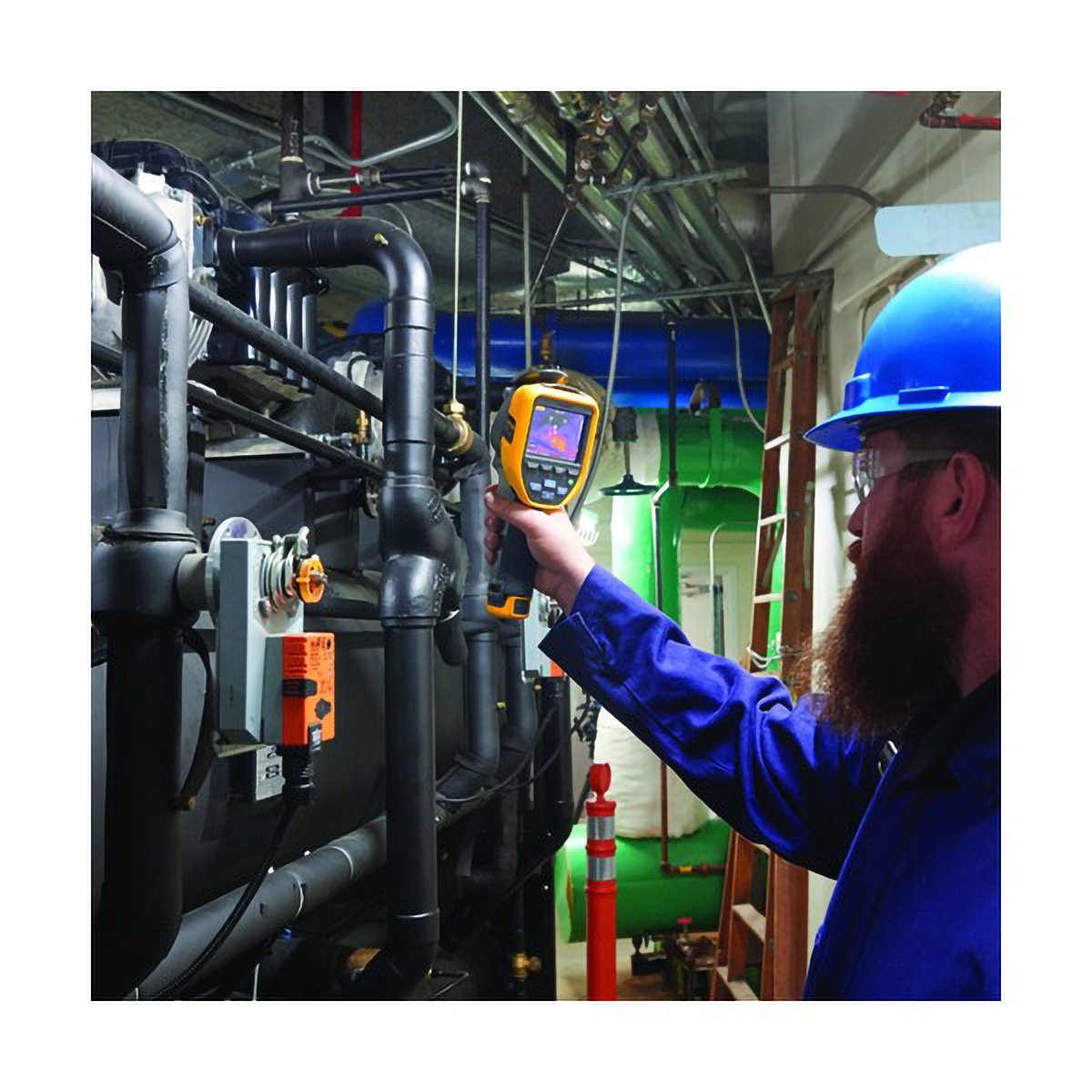

순회 점검

QR 코드로⁣ 정리하는 TiS20+ 순회 점검

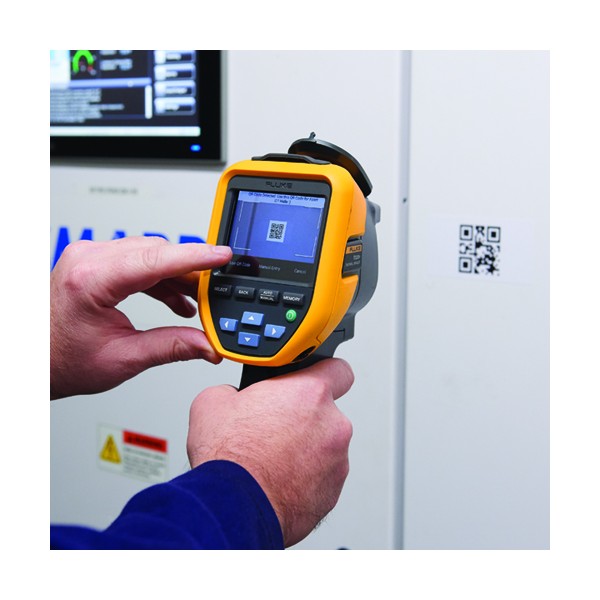

설비마다 붙은 QR 코드를 먼저 스캔한 뒤 촬영하면 이미지가 자산별로 분류됩니다. 촬영, 저장, 다시보기는 모두 한 손으로 조작하며, IR-Fusion 블렌드는 0 ~ 100 % 사이에서 연속으로 조절할 수 있습니다. 7.6 mrad 해상도에서 거리 대 측정 면적비는 130:1이므로 작은 단자는 가까이 다가가 촬영하세요.

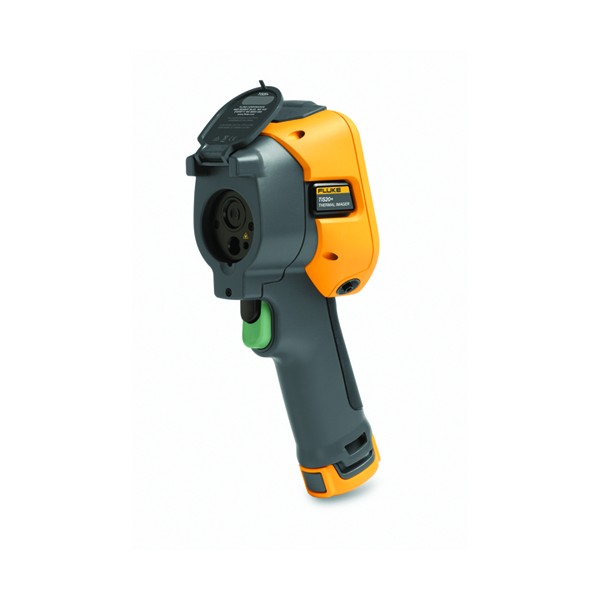

FLK-TiS20+ FLUKE TiS20+ 열화상카메라 제품 사진

QR 스캔 후 촬영하는 자산별 기록

촬영 직전에 자산 QR 코드를 읽으면 같은 설비의 사진이 한 폴더에 모입니다. Wi-Fi가 연결된 상태라면 이미지가 Fluke Connect로 자동 업로드되므로, 점검자가 돌아오기 전에 담당자가 이상 여부를 먼저 확인할 수 있습니다.

데이터 처리

JPEG와 IS2 파일 형식별⁣ 열람과 분석

이미지는 비방사 JPEG와 전체 방사 IS2 두 가지 형식으로 저장됩니다. JPEG는 분석 소프트웨어 없이 바로 열리고, IS2는 Fluke Connect 데스크톱 소프트웨어에서 방사율과 반사 주변 온도를 다시 입력해 분석한 뒤 보고서로 만들 수 있습니다. 내부 4 GB 메모리가 모자라면 최대 32 GB의 microSD를 추가하세요.

교정 관리

TiS20+ 측정 조건 비교와⁣ 교정 관리

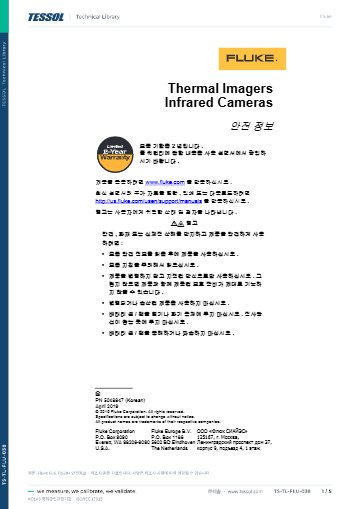

정확도는 대상 온도 0 °C 이상, 주변 온도 25 °C 기준입니다. 영하 구간의 점검 기록은 참고값으로 다루고, 교정 성적서와 조건을 맞춰 비교하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

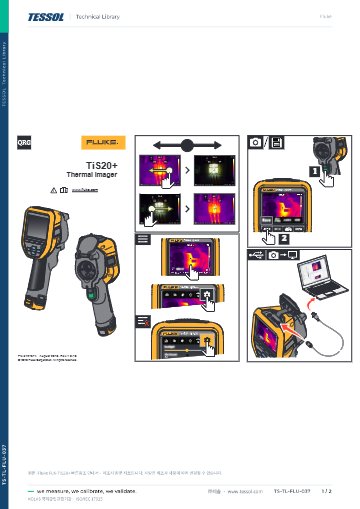

사용 방법

TiS20+ QR 자산 촬영과⁣ Fluke Connect 자동 업로드

TiS20+는 Fluke Connect 데스크톱 소프트웨어로 IS2 이미지를 분석하고 보고서를 작성합니다. 건물 Wi-Fi(802.11 b/g/n, 2.4 GHz)에 연결하면 촬영 이미지가 Fluke Connect 시스템에 자동으로 올라가며, 미니 USB로 PC에 직접 옮길 수도 있습니다.

소프트웨어·도구하는 일
Fluke Connect DesktopIS2 이미지 분석과 보고서, Fluke Connect 시스템 연동, 카메라 펌웨어 업데이트
SmartView Classic (버전 4.3)이미지 분석과 보고서 작성(대체 사용)
Fluke Connect 시스템Wi-Fi 자동 업로드 이미지의 PC 열람·저장

처음 연결하는 순서

순서할 일
1PC에 Fluke Connect Desktop을 설치하고 실행하세요.
2동봉된 USB 케이블을 카메라의 미니 USB 포트와 PC에 연결합니다.
3Tools 탭의 Connected Tools에서 카메라를 고르고 Activate Radios를 눌러 무선 기능을 활성화한 뒤 카메라를 다시 시작하세요.
4카메라를 건물 Wi-Fi에 연결합니다.
5점검할 설비의 QR 코드를 스캔한 뒤 촬영하면 이미지가 자산별로 정리되어 자동 업로드됩니다.
6IS2 이미지는 Fluke Connect Desktop에서 분석하고 보고서로 작성하세요.

카메라 화면의 비방사 JPEG는 분석 소프트웨어 없이 열리지만 온도 재분석은 IS2 파일로만 할 수 있습니다. 배터리 연속 사용 시간(5시간 이상)은 Wi-Fi를 쓰지 않을 때 기준입니다.

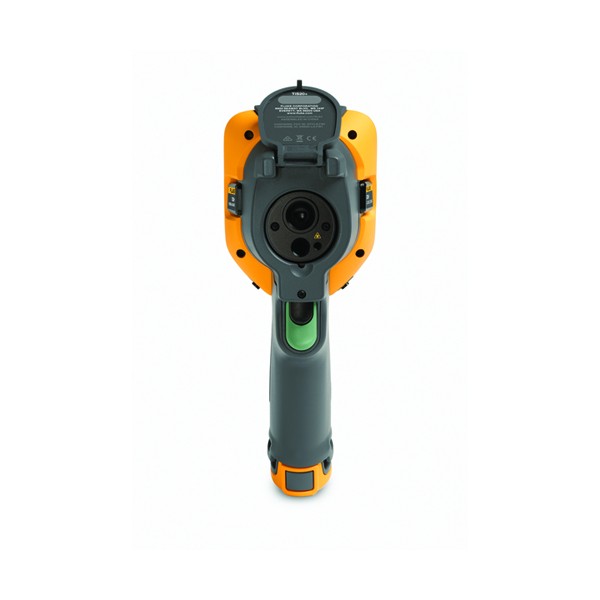

FLK-TiS20+ FLUKE TiS20+ 열화상카메라 제품 사진

사양

TiS20+ 120 × 90 검출기⁣ 상세 사양

항목사양
검출기 해상도120 × 90 (10,800 화소)
IFOV (공간 해상도) / D:S7.6 mrad / 130:1
시야 (FOV)50 °H × 38 °V
초점 방식 / 최소 초점 거리고정 초점 / 50 cm
측정 범위-20 ~ 150 °C (-10 °C 미만은 교정되지 않음)
정확도대상 0 °C 이상: ±2 °C 또는 ±2 % 중 큰 값 (25 °C)
열 감도 (NETD)60 mK
프레임 속도9 Hz
적외선 스펙트럼 대역8 ~ 14 µm (장파)
디스플레이3.5인치 가로형 LCD 터치스크린 320 × 240
IR-FusionAutoBlend 0 ~ 100 % 연속 조절
표준 팔레트6종 (아이언보우, 청적색, 고대비, 황색, 핫 메탈, 그레이스케일)
방사율 보정재료 표로 설정
반사 주변 온도 보정지원
측정점중심점 온도, 열점 · 냉점 마커
무선 연결Wi-Fi 802.11 b/g/n (2.4 GHz)
Fluke Connect 업로드Wi-Fi 연결 시 촬영 이미지 자동 업로드
데이터 전송미니 USB (PC 전송)
메모리내부 4 GB, microSD 최대 32 GB 슬롯
이미지 파일 형식비방사 JPEG 또는 전체 방사 IS2
내보내기 형식JPG, IS2
소프트웨어Fluke Connect 데스크톱 (분석 · 보고)
배터리 형식현장 교체형 리튬 이온 스마트 배터리, 5분할 LED 잔량 표시
배터리 사용 시간5시간 이상 연속 (Wi-Fi 끈 상태)
배터리 충전 시간본체 내 충전 기준 완충까지 2.5시간
AC 작동100 V AC ~ 240 V AC, 50/60 Hz 전원 공급 장치
차량용 충전12 V 차량용 충전 어댑터 (옵션)
절전 기능자동 전원 차단 5 · 10 · 15 · 20분 또는 끄지 않음
작동 온도-10 ~ 50 °C
상대 습도95 % 비응축
안전IEC 61010-1, 오염 등급 2
전자기 적합성EN 61326-1, CISPR 11 Group 1 Class A
미국 규격FCC CFR Part 15C
진동 · 충격10 ~ 150 Hz, 0.15 mm · 30 g, 11 ms
낙하 내구성2 m
크기 (높이 × 폭 × 길이)26.7 × 10.1 × 14.5 cm
무게0.72 kg
보호 등급IP54
보증2년
지원 언어한국어를 포함한 18개 언어

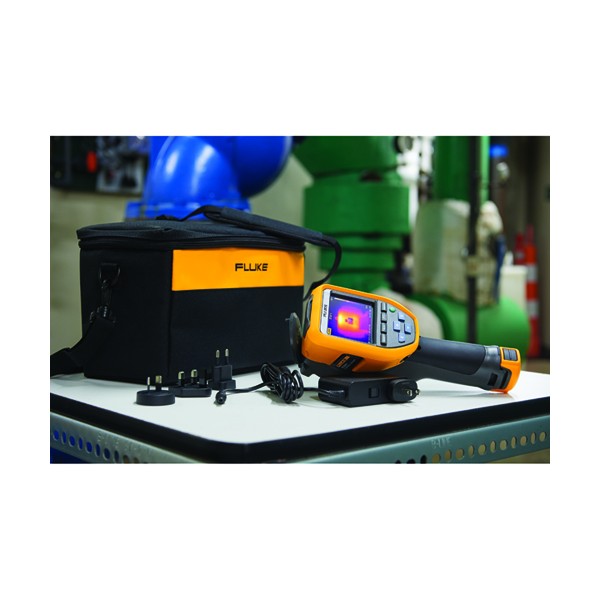

기본 구성열화상 카메라, AC 전원 공급 장치, 리튬 이온 스마트 배터리, USB 케이블, 소프트 이송 가방

활용 분야

보급형 열화상 카메라로⁣ 1차 점검이 반복되는 현장

  • 배전반·분전반 순회 — 열화상으로 접속부 과열을 선별해 정밀 점검 대상을 정합니다.

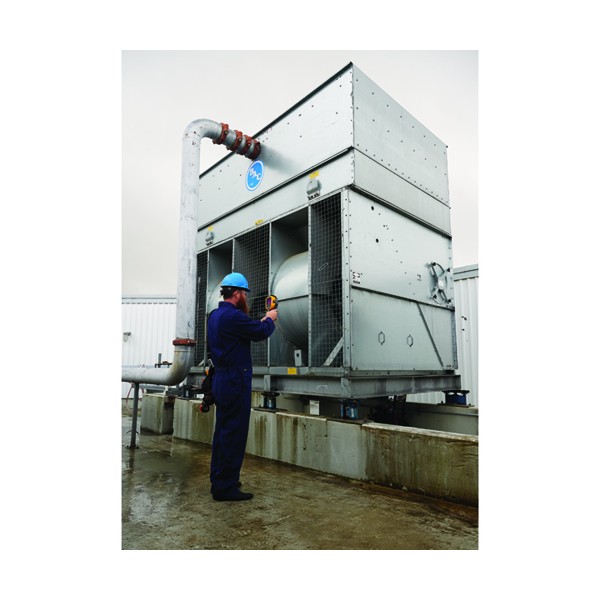

  • 공조 설비 — 송풍기와 배관 접속부의 온도 분포를 자산별로 기록합니다.
  • 시설 관리 1차 점검 — 순회 담당자에게 보급형 카메라를 지급해 이상 징후를 조기에 찾습니다.
  • 보고서 작성 — 전체 방사 이미지를 데스크톱 소프트웨어로 분석해 증빙 자료를 작성합니다.
FLK-TiS20+ FLUKE TiS20+ 열화상카메라 제품 사진

선택 가이드

측정 범위와 해상도로 고르는⁣ Fluke 보급형·상위 모델

이럴 때 (현장 조건)권장 모델선택 이유
상온 부근의 배전·공조 설비를 점검한다면TiS20+120 × 90 고정 초점이라 조작이 가장 단순해 순회 점검에 쓰기 편합니다.
400 °C까지 측정해야 한다면TiS20+ MAX검출기와 초점 방식이 같아 조작은 그대로이고, 측정 상한만 400 °C로 높습니다.
더 높은 해상도와 수동 초점이 필요하다면TiS55+검출기 256 × 192, IFOV 1.91 mrad, NETD 40 mK로 작은 대상과 미세한 온도 차이를 더 정밀하게 구분합니다.
320 × 240 해상도가 필요하다면TiS60+검출기 320 × 240, IFOV 1.86 mrad의 고정 초점 모델이라 초점 조작 없이 더 세밀한 화면을 얻습니다.

구성·옵션

TiS20+ 기본 구성과⁣ 차량용 충전 옵션

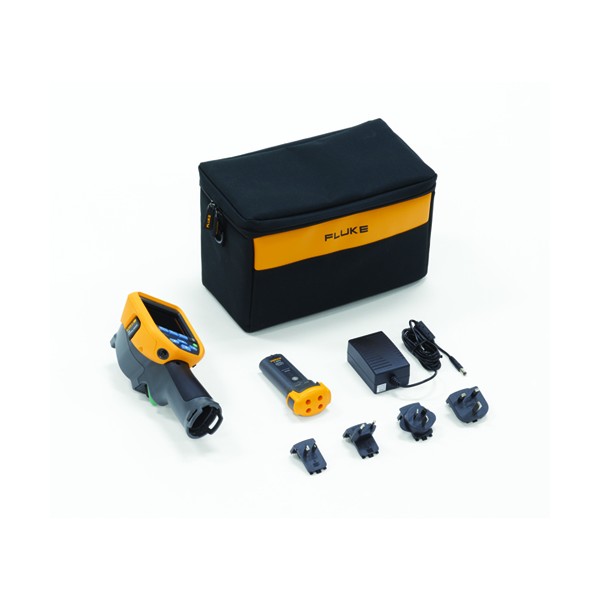

  • 기본 구성 — 열화상 카메라, AC 전원 공급 장치, 리튬 이온 스마트 배터리, USB 케이블, 소프트 이송 가방.
  • 옵션 — 12 V 차량용 충전 어댑터.

관련 제품

TiS20+와 비교해 볼⁣ 상위 열화상 카메라
