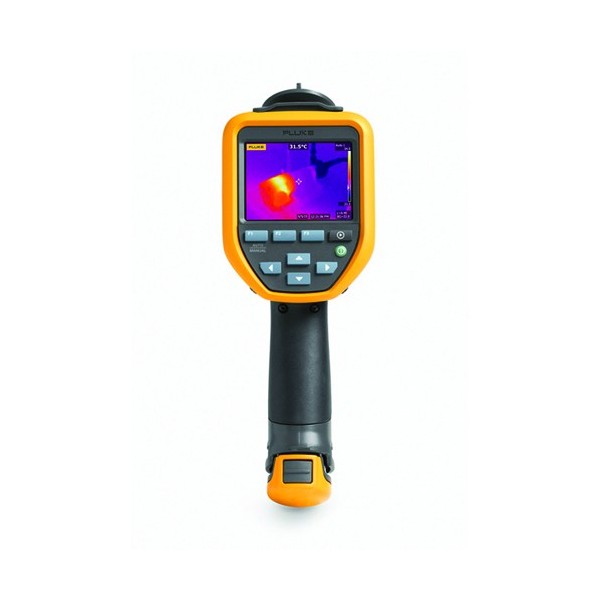

FLUKE-TIS20+ MAX 열화상카메라

측정 상한을 400 °C로 넓혀
증기 배관까지 보는 열화상 카메라

Fluke TiS20+ MAX 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

Fluke TiS20+ MAX는 TiS20+와 같은 120 × 90 고정 초점 검출기에 측정 범위를 -20 ~ 400 °C로 넓힌 보급형 열화상 카메라(적외선 카메라, IR Camera)입니다. 모터 표면과 증기 배관, 건조 설비까지 한 대로 순회 점검할 수 있습니다.

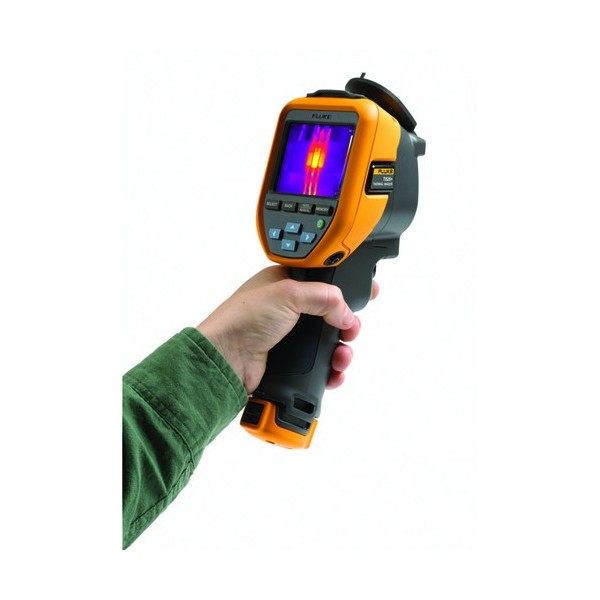

고정 초점이라 조작 방법은 TiS20+와 같습니다. 화면을 손가락으로 밀어 IR-Fusion 블렌드를 조절하므로 열화상과 가시광의 비율을 현장에서 바로 맞출 수 있습니다. NETD는 60 mK이며, Wi-Fi를 끈 상태에서 5시간 이상 연속 사용할 수 있습니다. 이 모델은 (주)테솔이 국내에 공식 공급합니다.

특징

고온 설비도
같은 조작으로 점검

고온 점검

TiS20+ MAX 고온 표면
촬영 조건

방사율이 낮은 금속 도장면은 고온일 때 지시값이 실제보다 낮게 읽힙니다. 재료 표로 방사율을 설정하고 반사 주변 온도 보정을 켠 뒤 촬영하세요. 정확도는 대상 0 °C 이상, 25 °C 기준 ±2 °C 또는 ±2 % 중 큰 값이므로 측정 상한 부근에서는 ±2 % 쪽이 허용 오차가 됩니다.

전원 운용

TiS20+ MAX 배터리와
충전 운용 방식

리튬 이온 스마트 배터리는 5분할 LED로 잔량을 보여 주며, 완충에 2.5시간이 걸립니다. 연속 5시간 이상 사용은 Wi-Fi를 끈 상태 기준이므로 업로드가 많은 날에는 예비 배터리를 챙기세요. 자동 전원 차단은 5, 10, 15, 20분 또는 끄지 않음 가운데 고를 수 있고, AC 전원은 100 V AC ~ 240 V AC 범위를 지원합니다.

교정 관리

고온 측정 조건 확인과
TiS20+ MAX 교정 관리

교정 범위는 점검 대상의 온도 구간과 정확도 조건(0 °C 이상, 25 °C 기준)을 함께 따져 정합니다. 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목을 확인해 안내해 드립니다.

사용 방법

TiS20+ MAX 이미지의
Fluke Connect Desktop 분석 순서

TiS20+ MAX는 TiS20+와 같은 방식으로 Fluke Connect 데스크톱 소프트웨어에서 IS2 이미지를 분석하고 보고서를 작성합니다. 건물 Wi-Fi(802.11 b/g/n, 2.4 GHz)에 연결하면 촬영 이미지가 자동으로 올라가며, 미니 USB로 PC에 직접 옮길 수도 있습니다.

처음 연결하는 순서

카메라 화면의 비방사 JPEG는 분석 소프트웨어 없이 열리지만 온도 재분석은 IS2 파일로만 할 수 있습니다. 배터리 연속 사용 시간(5시간 이상)은 Wi-Fi를 쓰지 않을 때 기준입니다.

사양

TiS20+ MAX 400 °C 측정 범위
상세 사양

활용 분야

보급형 고온 열화상 카메라로
점검하는 현장

• 모터와 구동부 — 표면 온도 상승으로 베어링 마찰과 부하 이상을 찾습니다.

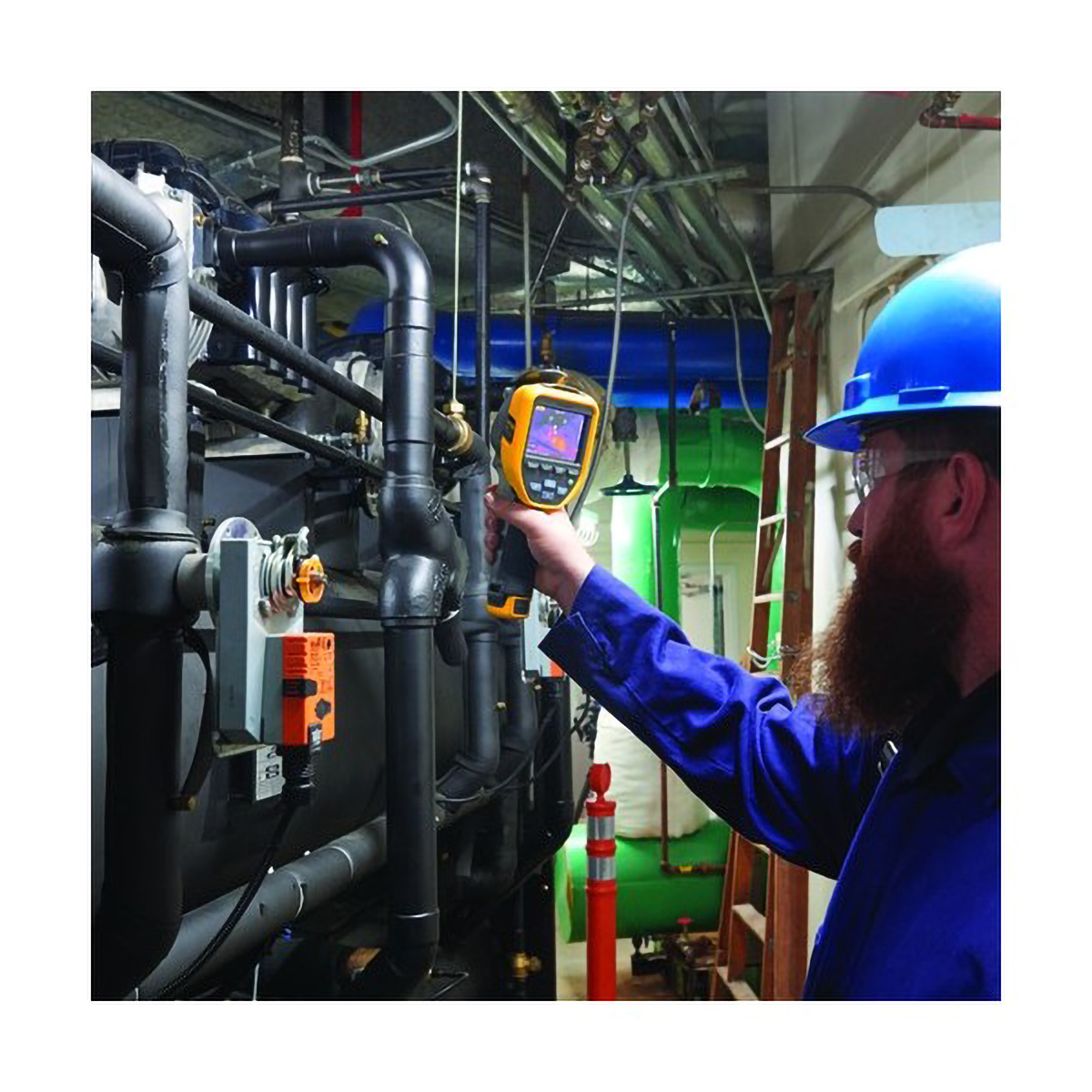

• 증기 배관·열 설비 — 고온 접속부와 밸브 표면 온도를 기록합니다.
• 건조·가열 설비 — 설비 외함의 열 분포로 단열 불량을 점검합니다.
• 배전반 순회 — 고온 설비를 점검하던 같은 카메라로 접속부 과열도 함께 확인합니다.

선택 가이드

측정 상한과 해상도로 고르는
Fluke 열화상 카메라 비교

구성·옵션

TiS20+ MAX 기본 구성과
별매 옵션

• 기본 구성 — 열화상 카메라, AC 전원 공급 장치, 리튬 이온 스마트 배터리, USB 케이블, 소프트 이송 가방.
• 옵션 — 12 V 차량용 충전 어댑터.

관련 제품

TiS20+ MAX와 비교해 볼
Fluke 열화상 카메라

• Fluke TiS20+ 열화상 카메라
• Fluke PTi120 포켓형 열화상 카메라
• Fluke TiS55+ 열화상 카메라
