FLUKE-PTi120 400C FLUKE-PTi120 포켓형 열화상카메라
BEST

FLUKE-PTi120 400C FLUKE-PTi120 포켓형 열화상카메라

MODEL
FLUKE-PTi120 400C
브랜드
FLUKE

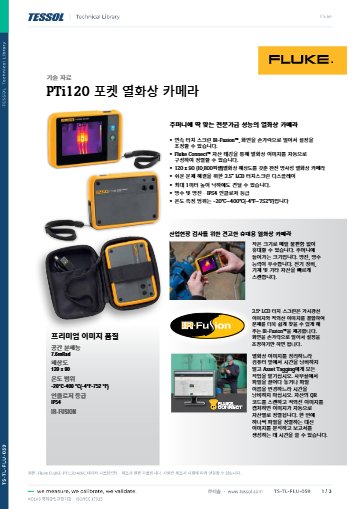

제품 자료
제품문의 구매하기

주머니에 넣고 다니며
1차 점검하는 열화상 카메라

Fluke PTi120 포켓형 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

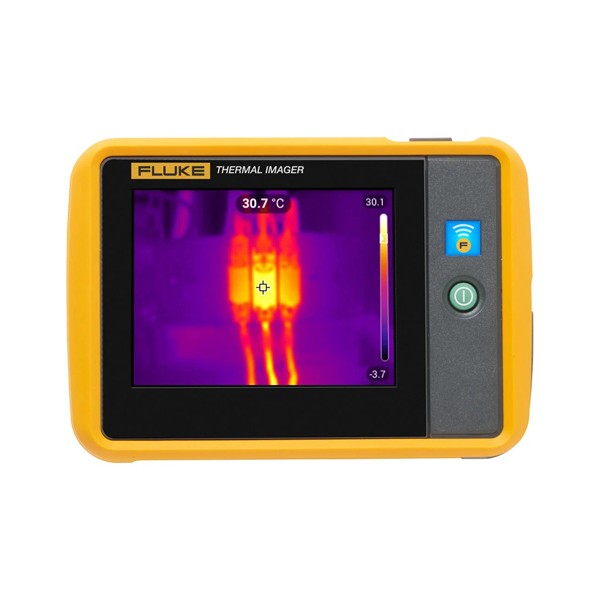

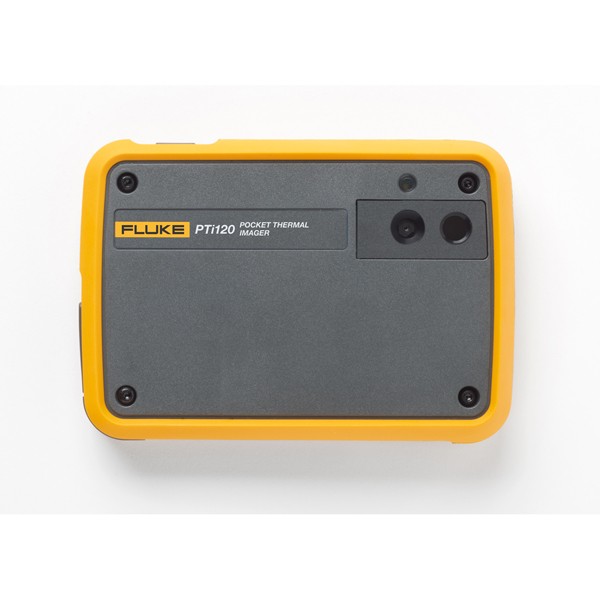

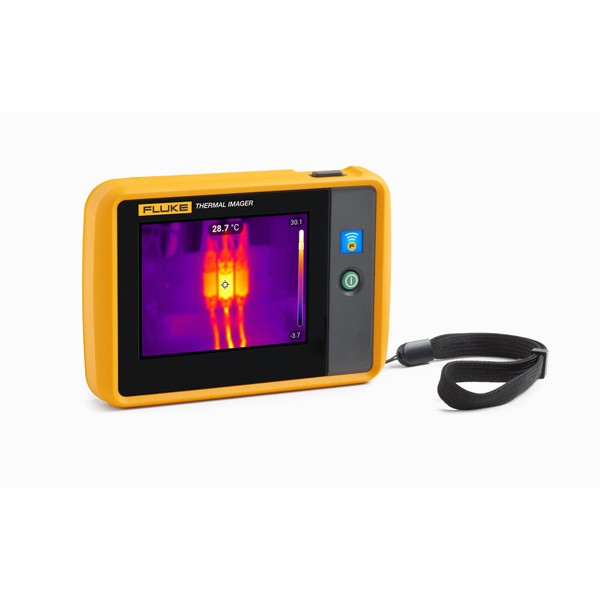

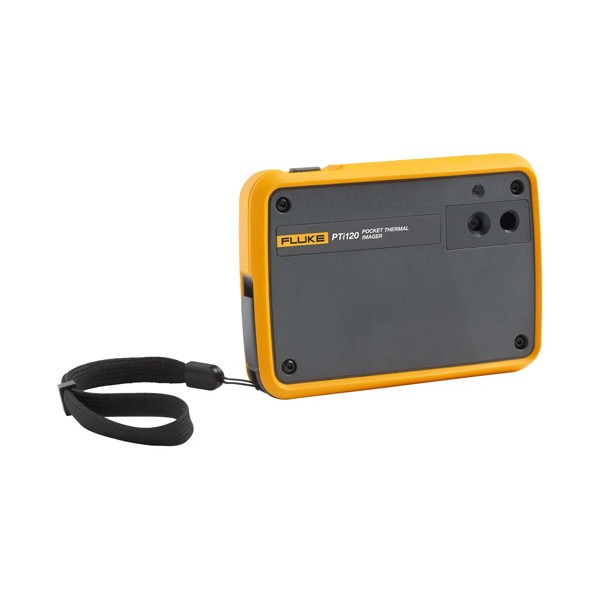

Fluke PTi120은 120 × 90 검출기와 3.5인치 터치스크린을 0.233 kg 본체에 담은 포켓형 열화상 카메라(Pocket Thermal Camera)입니다. 측정 범위가 다른 두 모델 가운데 현장에 맞는 쪽을 골라 배전반·모터·공조 설비의 1차 점검에 사용합니다.

NETD 60 mK 감도와 9 Hz 프레임 속도로 작은 온도 차를 안정된 화면에 표시합니다. Fluke Connect Asset Tagging은 QR 코드나 바코드를 스캔해 사진을 자산별로 자동 분류하므로 점검 후 정리 시간이 줄어듭니다. 8.9 × 12.7 × 2.5 cm 본체는 공구 주머니에 들어가 큰 카메라를 꺼내기 전 확인용으로 적합합니다. 이 포켓형 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

120 × 90

10,800 화소 열화상 검출기

0.233 kg

배터리 포함 포켓형 본체

2 GB

내부 플래시 메모리

2시간 이상

Wi-Fi를 끈 연속 사용 시간

특징

PTi120 포켓형 열화상
카메라의 주요 기능

핵심 특징현장에서 달라지는 점
Asset TaggingQR 코드나 바코드를 스캔하면 이미지가 자산별 폴더로 자동 정리되어 점검 후 사진을 분류하는 시간이 줄어듭니다.
IR-Fusion AutoBlend가시광 사진 위에 열화상을 0 ~ 100 % 사이에서 연속으로 겹치고 화면을 밀어 비율을 조절할 수 있어, 과열 부품이 어디 있는지 바로 알 수 있습니다.
고정 초점 22.8 cm초점을 맞추지 않아도 22.8 cm 이상 거리에서 바로 촬영하므로 한 손 순회 점검에 적합합니다.
Wi-Fi와 미니 USB촬영 이미지를 Fluke Connect로 옮기거나 USB로 PC에 내려받아 현장 보고 시간이 줄어듭니다.
6종 컬러 팔레트아이언보우, 청적색 등 팔레트 가운데 열 분포가 잘 구분되는 색을 골라 표시할 수 있습니다.
1 m 낙하 · IP54작업복 주머니에서 떨어져도 견디고, 먼지와 물 튐이 있는 현장에서도 사용할 수 있습니다.

1차 점검

PTi120을 보조 카메라로
운용하는 방법

고해상도 카메라를 꺼내기 전에 PTi120으로 배전반 전체를 먼저 빠르게 점검하고, 이상 부위만 IR-Fusion 사진으로 저장해 점검 기록에 첨부합니다. 7.6 mrad 해상도에서 거리 대 측정 면적 비는 130:1이므로 먼 설비의 작은 부품은 가까이 다가가 다시 촬영하세요.

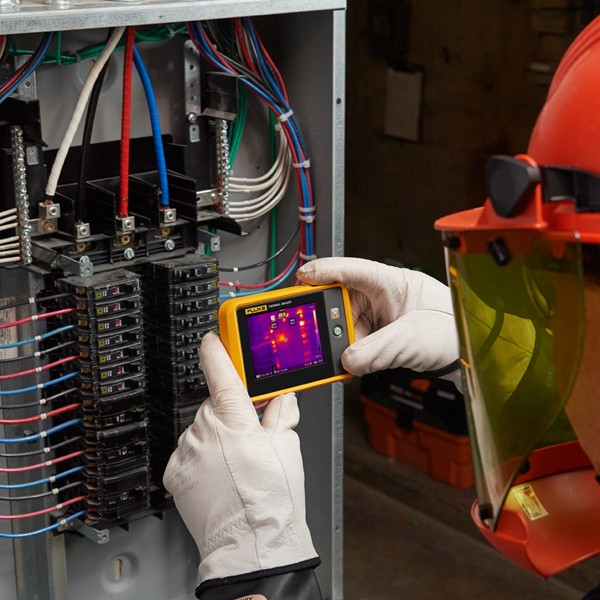

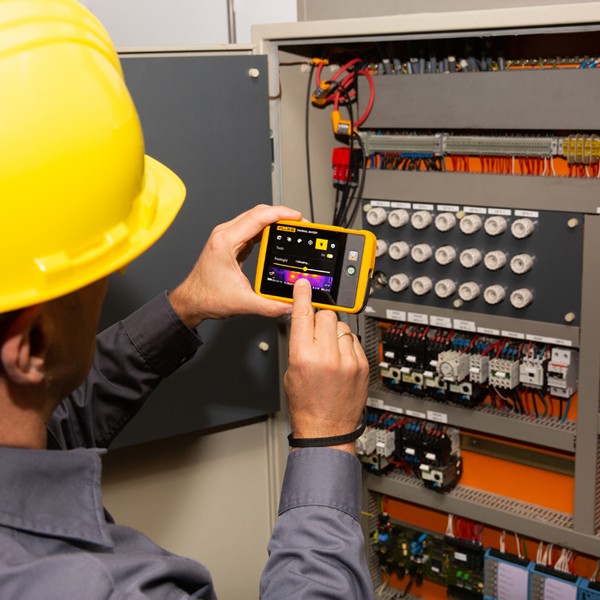

배전반 전체 점검 후 이상 부위만 기록

시야가 가로 50°, 세로 38°라 배전반 한 면을 한 화면에 담을 수 있습니다. 이상한 곳을 찾으면 AutoBlend로 가시광 사진과 겹친 화상을 저장하고, 자산 QR 코드를 스캔해 설비별 폴더에 분류하세요.

모델 선택

점검 온도에 따른
PTi120 두 모델 선택

두 모델은 측정 범위만 다릅니다. 모터나 고온 배관까지 점검한다면 -20 ~ 400 °C 모델을, 상온 부근 배전반과 공조 설비 위주라면 -20 ~ 150 °C 모델을 선택하세요. 두 모델 모두 -10 °C 미만은 교정되지 않으며, 정확도는 대상 온도 0 °C 이상에서 ±2 °C 또는 ±2 %로 적용됩니다. 영하 구간을 포함한 점검 기록은 교정 성적서의 적용 범위와 대조하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

전원·충전

배터리 운용과
충전 방법

내장 리튬 이온 배터리는 Wi-Fi를 끄면 2시간 이상 연속 사용할 수 있고, 미니 USB 케이블로 PC에 연결해 1.5시간 이하로 충전합니다. AC 전원으로 계속 사용하려면 별도 AC-USB 어댑터가 필요하며 기본 구성에는 들어 있지 않습니다. 자동 전원 차단은 5, 10, 15, 20분 또는 끄지 않음 중에서 선택할 수 있습니다.

사용 방법

PTi120 촬영 이미지의
Fluke Connect 전송과 PC 분석

PTi120은 Wi-Fi로 Fluke Connect 시스템에 이미지를 보내고, 미니 USB로 PC에 내려받습니다. PC에서는 Fluke Connect 데스크톱 소프트웨어로 .is2 이미지를 분석하고 보고서를 만듭니다.

소프트웨어·도구하는 일
Fluke Connect Asset TaggingQR 코드·바코드를 읽어 이미지를 자산 폴더에 자동 분류
Fluke Connect 데스크톱 소프트웨어이미지 분석과 보고서 작성, Fluke Connect 시스템 접속
미니 USBPC로 이미지 전송과 충전

처음 연결하는 순서

순서할 일
1점검할 자산의 QR 코드나 바코드를 읽어 저장 폴더를 지정합니다.
2대상을 촬영해 JPEG 또는 .is2로 저장하세요.
3Wi-Fi로 Fluke Connect에 이미지를 보내거나, 네트워크나 USB로 PC에 연결되면 자동으로 올라가게 합니다.
4사무실에서는 미니 USB 케이블로 PC에 연결해 이미지를 내려받으세요.
5Fluke Connect 데스크톱 소프트웨어에서 .is2 이미지를 분석해 보고서로 정리합니다.

비방사 JPEG 파일은 분석 소프트웨어 없이 열 수 있고, .is2는 완전 방사(fully radiometric) 데이터를 담은 형식입니다. 점검 목적에 맞게 저장 형식을 고르세요.

사양

PTi120 120 × 90 검출기
상세 사양

항목사양
모델 / 품번FLK-PTi120 9 Hz / 5302512
검출기 해상도120 × 90 (10,800 화소)
IFOV (공간 해상도)7.6 mrad
시야 (FOV)50 °H × 38 °V
거리 대 측정 면적비 (D:S)130:1
초점 방식 / 최소 초점 거리고정 초점 / 22.8 cm
측정 범위-20 ~ 400 °C 모델 · -20 ~ 150 °C 모델 (-10 °C 미만은 교정되지 않음)
정확도대상 0 °C 이상에서 ±2 °C 또는 ±2 %
열 감도 (NETD)60 mK
프레임 속도9 Hz
적외선 스펙트럼 대역8 ~ 14 µm (장파)
디스플레이3.5인치 가로형 LCD 터치스크린 320 × 240
IR-Fusion지원, AutoBlend 0 ~ 100 % 연속 조절
컬러 팔레트6종 (아이언보우, 청적색, 고대비, 황색, 핫 메탈, 그레이스케일)
방사율 보정화면에서 설정
반사 배경 온도 보정화면에서 설정
측정점중심점 온도, 열점 · 냉점 마커
무선 연결Wi-Fi (Fluke Connect 연동)
데이터 전송 / 충전 포트미니 USB
내부 메모리2 GB 플래시
이미지 파일 형식비방사 JPEG, 전체 방사 .is2 (JPEG는 분석 소프트웨어 불필요)
내보내기 형식JPG, IS2 (Fluke Connect 데스크톱 소프트웨어 사용)
촬영 · 저장한 손으로 촬영, 검토, 저장
배터리내장 리튬 이온 충전식
배터리 사용 시간2시간 이상 연속 (Wi-Fi 끈 상태)
충전 시간 / 충전 방법1.5시간 이하 / 미니 USB 케이블로 PC 연결
AC 작동별도 AC-USB 어댑터 필요 (기본 구성 미포함)
자동 전원 차단5 · 10 · 15 · 20분 또는 끄지 않음
작동 온도-10 ~ 50 °C
보관 온도-40 ~ 70 °C
상대 습도95 % 비응축
안전EN 61010-1 (오염 등급 2), EN 60825-1 Class 2, EN 60529, EN 62133 (리튬 배터리)
전자기 적합성EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1
미국 규격FCC CFR Part 15C
진동 · 충격2G (IEC 68-2-6) · 25G (IEC 68-2-29)
낙하 내구성1 m
크기 (높이 × 폭 × 두께)8.9 × 12.7 × 2.5 cm
무게 (배터리 포함)0.233 kg
보호 등급IP54
보증2년
지원 언어한국어를 포함한 18개 언어 (체코어, 네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 헝가리어, 이탈리아어, 일본어, 한국어, 폴란드어, 포르투갈어, 러시아어, 중국어 간체·번체, 스페인어, 스웨덴어, 터키어)

활용 분야

1차 확인이 잦은
점검 현장

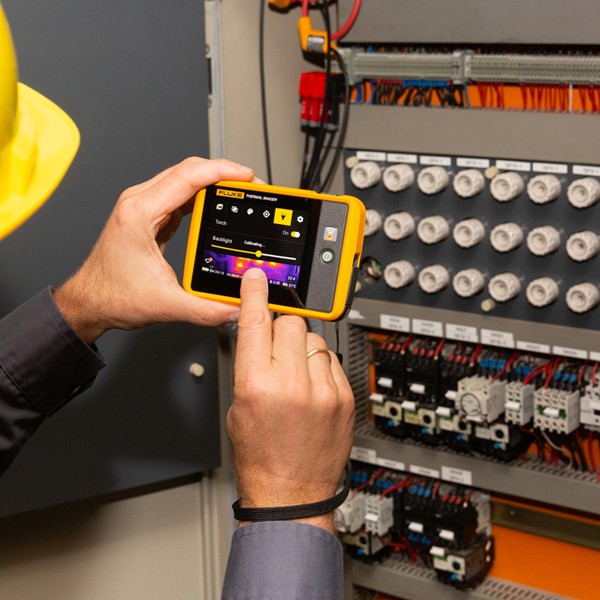

  • 배전반·분전반 — 문을 열기 전후에 접속부 온도 분포를 빠르게 확인합니다.

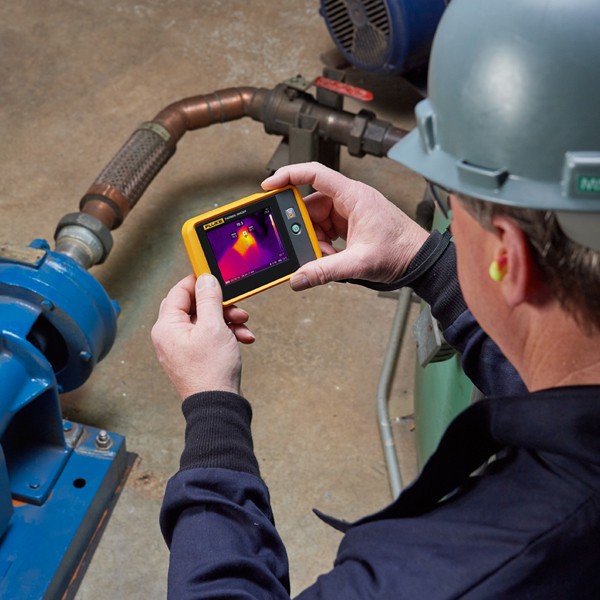

  • 모터와 구동 설비 — 고온 모델로 표면 온도 이상을 확인하고 사진으로 기록합니다.
  • 공조·기계실 순회 — 자산 QR 코드를 스캔해 설비별로 사진을 분류합니다.
  • 정밀 카메라 보조 — 큰 카메라를 꺼내기 전에 이상 후보를 선별하는 보조 카메라로 운용합니다.

선택 가이드

형태와 측정 범위에 맞는
소형 열화상 장비 선택

이럴 때 (현장 조건)권장 모델선택 이유
상온 부근 설비 위주로 휴대성이 우선일 때PTi120 저온 범위 모델같은 포켓 본체에 -20 ~ 150 °C 범위를 갖추어 상온 부근 배전반과 공조 설비 점검에 충분합니다.
모터와 고온 배관까지 포켓 크기로 볼 때PTi120 고온 범위 모델측정 상한이 400 °C까지 올라가 모터와 고온 배관도 같은 포켓 본체로 점검할 수 있습니다.
휴대폰에 꽂아 쓸 때TC01256 × 192 검출기를 갖춘 22 g 모듈로, 휴대폰 화면을 그대로 디스플레이로 사용합니다.
온도계처럼 들고 쓸 때VT06 · VT08IP65 보호 등급의 비주얼 적외선 온도계라 온도계처럼 들고 점검하기에 맞습니다.
배터리를 5시간 이상 쓰는 일반 점검용일 때TiS20+120 × 90 검출기를 갖추고, Wi-Fi를 끄면 5시간 이상 연속 사용할 수 있습니다.

구성·옵션

PTi120 기본 구성과
별매 품목

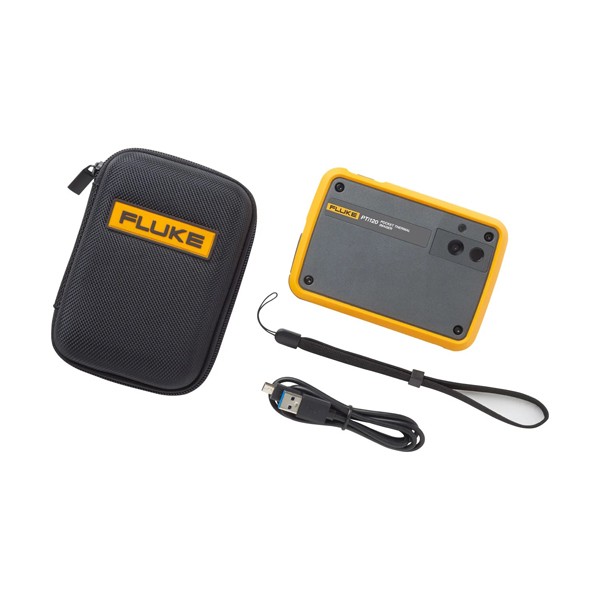

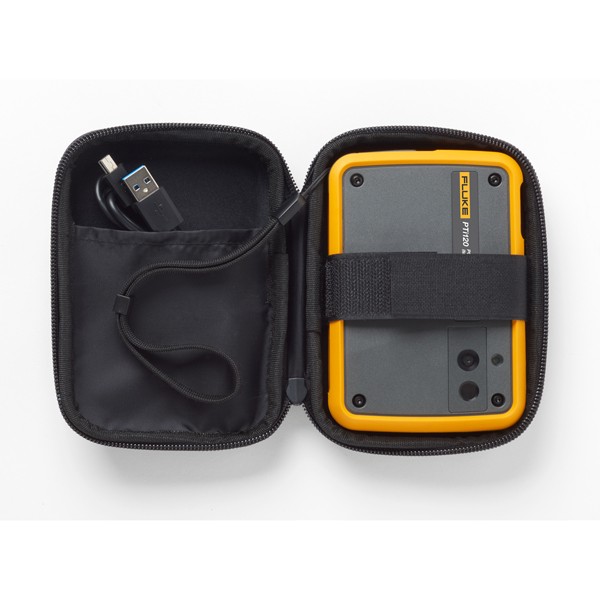

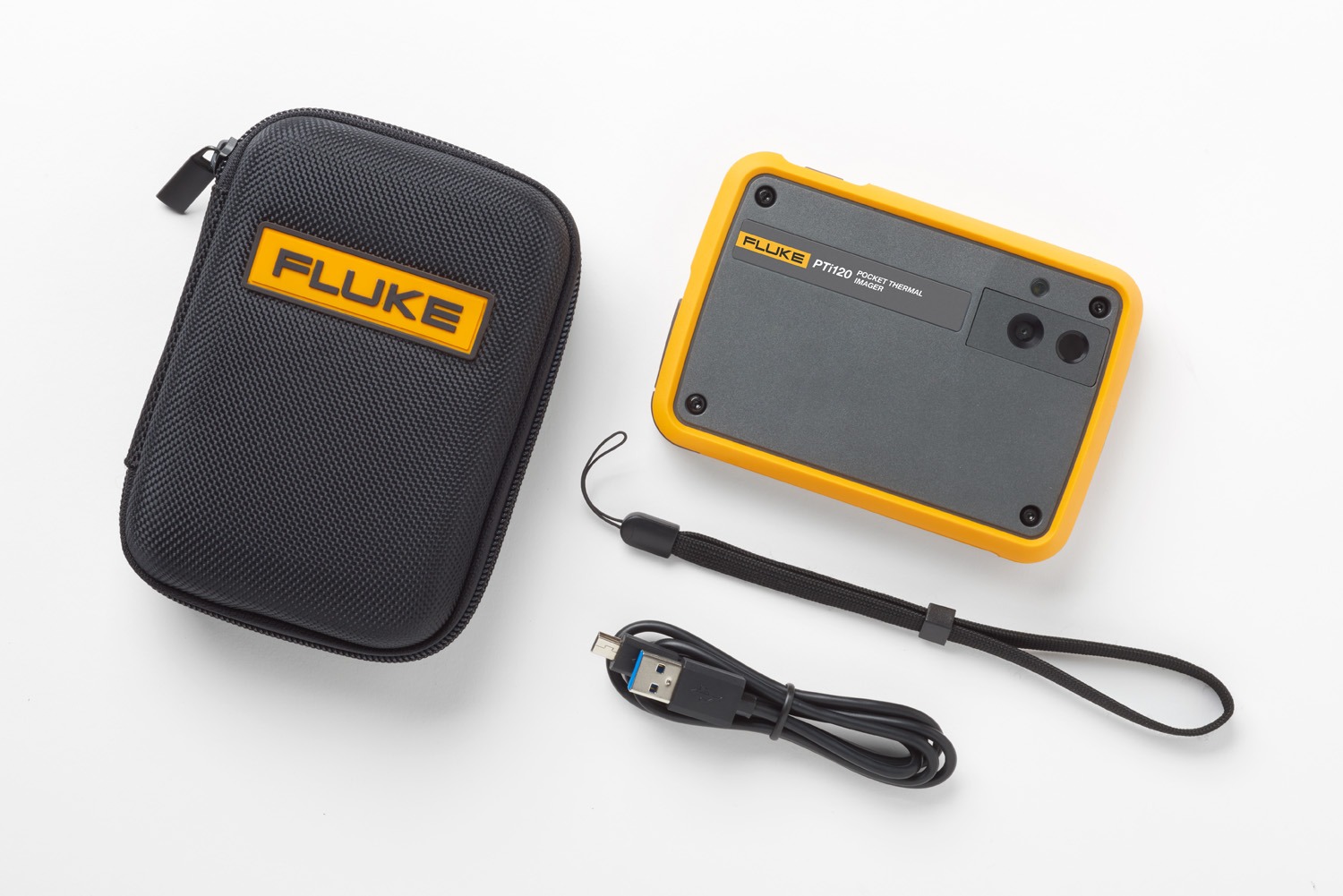

  • 기본 구성 — PTi120 열화상 카메라, 소프트 케이스, 손목끈, USB 케이블.
  • 별도 준비 — AC 전원으로 사용할 때 필요한 AC-USB 어댑터(기본 구성 미포함).
  • 모델 구분 — 측정 범위가 다른 두 모델(사양표 참조).
