TC01A, TC01B, TC01C FLUKE iSEE 휴대폰 열화상카메라
Fluke 국내 공식 대리점
Fluke iSee TC01A·TC01B·TC01C는 256 × 192 검출기를 22 g 본체에 담은 스마트폰 열화상 카메라(Mobile Thermal Camera)입니다. 최대 550 °C까지 측정하며, 카메라에 배터리와 화면이 없어 영상 표시와 보고서 작성은 휴대폰 앱에서 처리합니다.
NETD 50 mK와 25 Hz 프레임 속도로 움직이는 설비의 온도 변화도 끊김 없는 영상으로 보여 줍니다. 온도 한계를 넘으면 사진과 영상이 자동 저장되어 순회 중 놓치는 순간이 줄어들며, 충전할 배터리가 따로 없는 이 카메라는 (주)테솔이 국내에 공식 공급합니다.
특징
iSee 스마트폰 열화상의
휴대폰 연결 구조
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 스마트폰 화면 · 전원 사용 | 카메라에 배터리와 화면이 없어 충전할 기기가 휴대폰 하나로 줄고, 본체는 주머니에 넣어 다닐 수 있습니다. |
| 실시간 고온·저온 경보 | 설정 온도를 벗어나면 앱이 바로 알려 주므로 한 지점에 오래 머물지 않고 순회를 이어 갈 수 있습니다. |
| 온도 초과 자동 캡처 | 기준을 넘는 순간의 사진과 영상이 자동 저장되어 증빙 이미지를 수동으로 찍지 않아도 됩니다. |
| 타임랩스 자동 촬영 | 정해 둔 간격으로 무인 촬영해 부하 변화에 따라 온도가 오르는 과정을 기록합니다. |
| 5점 · 5선 · 5영역 분석 | 여러 지점과 구간의 온도를 한 화면에서 비교하므로 단자 사이의 편차를 바로 판단할 수 있습니다. |
| 자동 보고서와 실시간 공유 | 점검 결과가 적외선 보고서로 만들어지고 이미지와 영상도 바로 공유되므로 보고에 드는 시간이 줄어듭니다. |

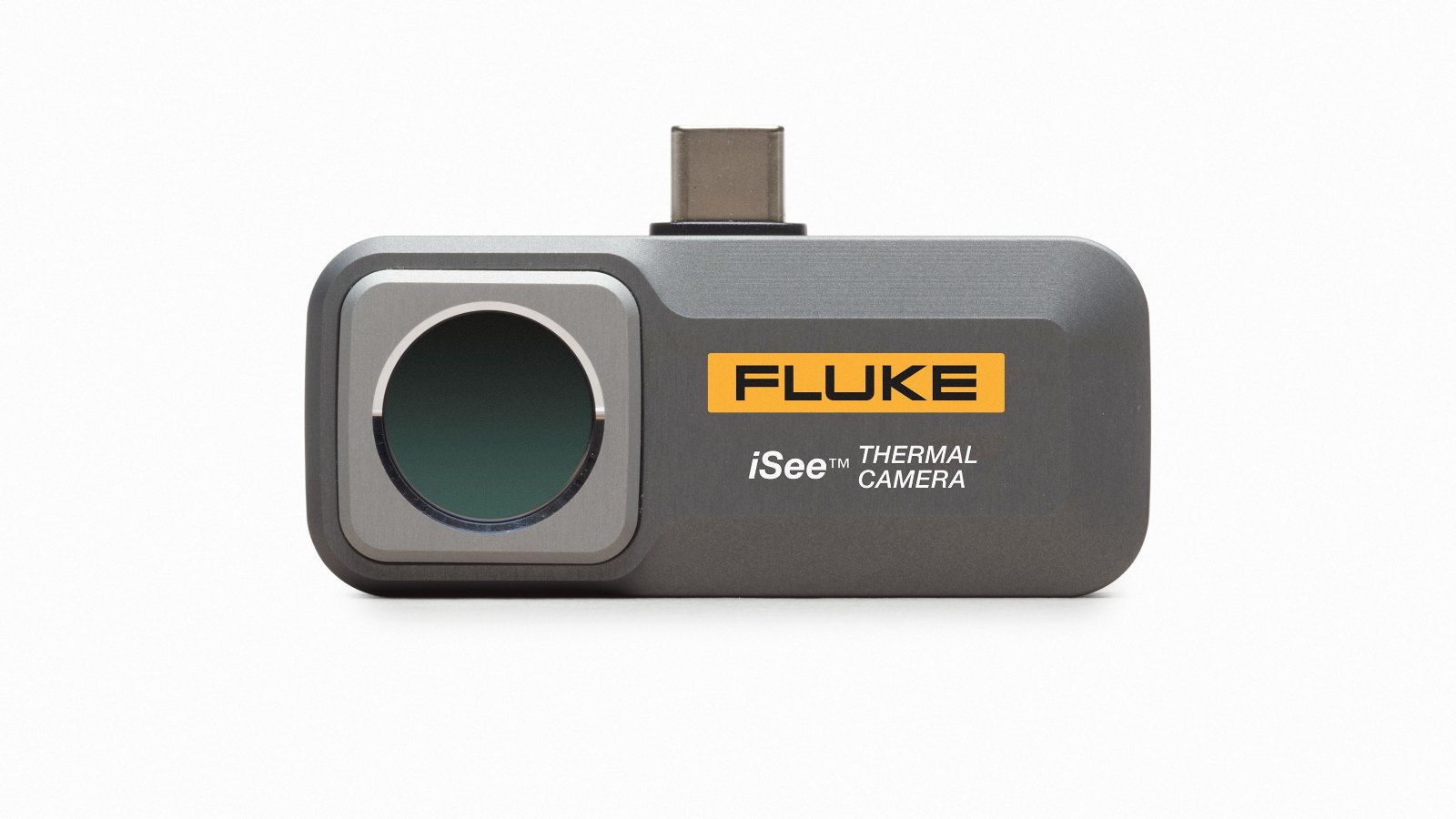

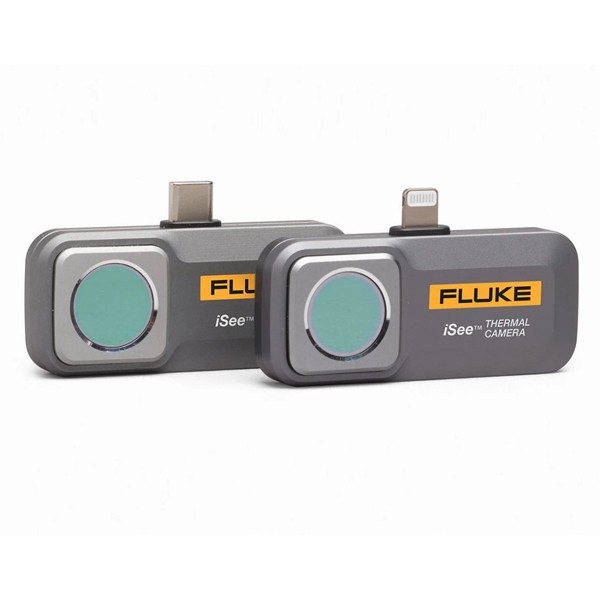

렌즈가 보이는 소형 열화상 카메라 모듈 전면
앱 운용
iSee 앱의 자동 캡처와
타임랩스 설정
앱에서 고온·저온 한계를 지정하면 한계를 넘는 순간 사진과 영상이 저장되고 경보가 울립니다. 타임랩스 모드는 정한 간격마다 사람 없이 이미지를 쌓으므로, 간헐적으로 과열되는 접속부를 추적하는 데 적합합니다. 방사율은 재질에 맞춰 조절할 수 있고, 적외선과 가시광 이미지를 나란히 비교하며 이미지에 주석을 붙일 수도 있습니다.
기준 온도를 넘는 순간을 자동 저장
점 5개, 선 5개, 영역 5개를 지정하면 지점별 온도가 화면에 함께 표시됩니다. 경보 기준을 넘으면 앱이 그 순간을 사진과 영상으로 남기므로, 접속부 과열 보고서에 시각 증빙이 자동으로 붙습니다. 다만 Android와 iOS 앱은 일부 기능에 차이가 있습니다.

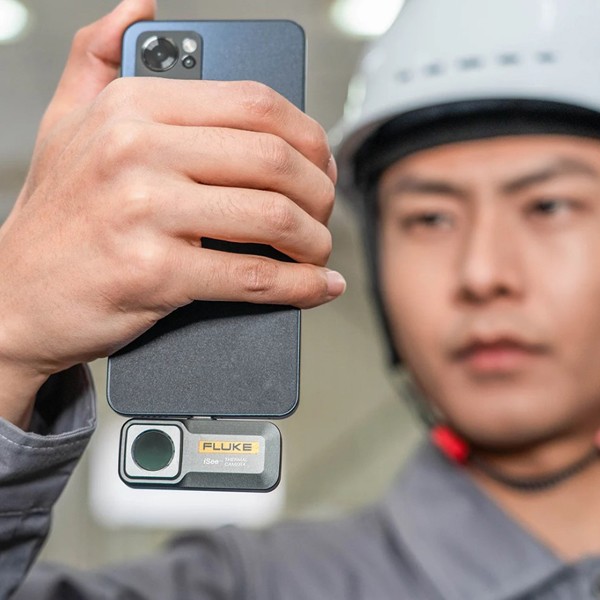

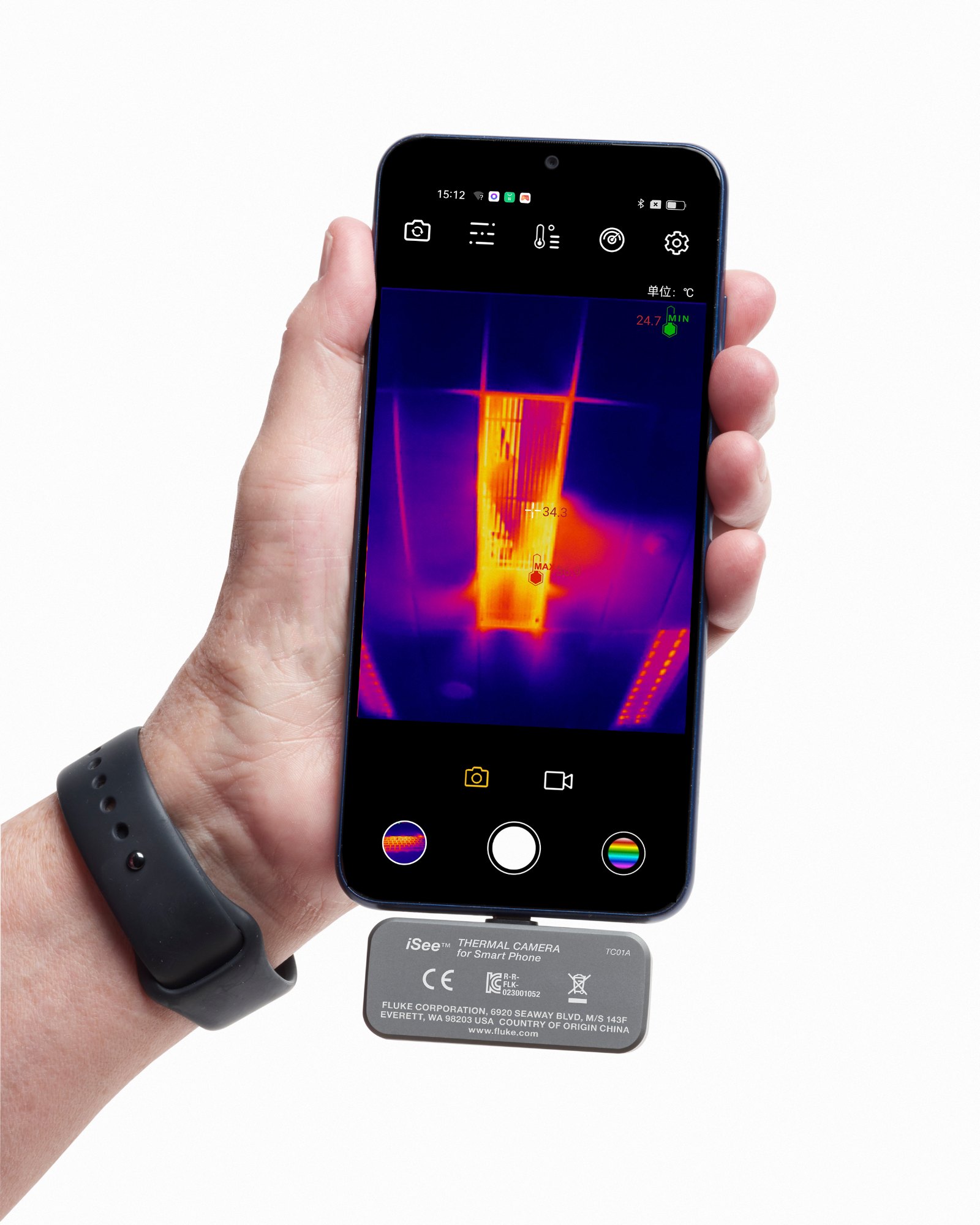

스마트폰에 열화상 카메라를 연결해 화면을 보는 모습
측정 조건
iSee 측정 거리와
정확도 조건
측정 거리는 0.25 ~ 5 m이고, -20 ~ 10 °C 대상은 0.25 ~ 3 m 안에서만 측정할 수 있습니다. 정확도는 주변 온도 23 ± 5 °C에서 읽음값의 ±2 % 또는 ±2 °C 중 큰 값입니다. 전원을 켠 뒤 1분 동안 워밍업하며, 내부 자동 셔터가 영상을 보정합니다.
교정 관리
iSee 열화상 카메라
교정 관리
정확도 조건이 주변 온도 23 ± 5 °C이므로 점검 기록과 교정 성적서는 같은 조건에서 대조하세요. 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지부터 확인해 안내해 드립니다.
사용 방법
iSee TC01 시리즈
Fluke iSee 앱 설치와 촬영

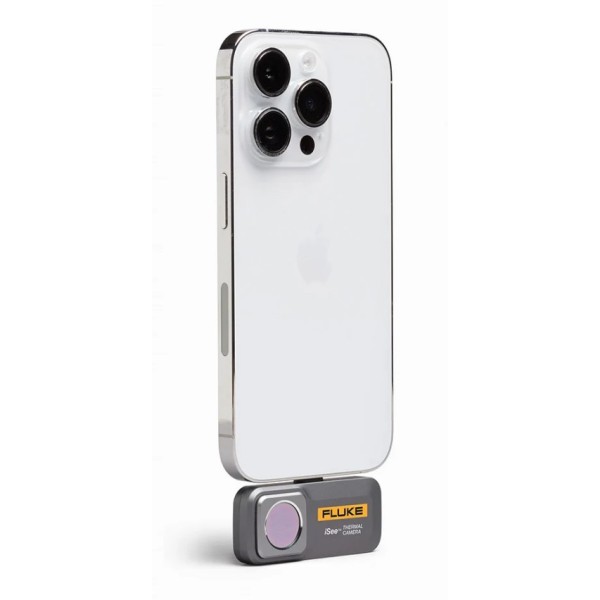

TC01A·TC01B·TC01C는 휴대폰에 꽂아 Fluke iSee 앱으로 영상 표시, 측정, 경보, 공유를 처리합니다. TC01A는 Android·HarmonyOS의 Type-C, TC01B는 iOS의 Lightning, TC01C는 Type-C iOS 기기에 연결합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Fluke iSee 앱 | 실시간 열화상, 점·선·영역 온도 분석, 방사율 조정 |
| 실시간 온도 경보 | 고온·저온을 실시간으로 잡아 경보 |
| 타임랩스 | 설정 간격으로 무인 자동 촬영 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | Google Play 또는 Apple App Store에서 Fluke iSee를 검색해 앱을 설치합니다. |
| 2 | 휴대폰 단자에 맞는 모델(TC01A, TC01B, TC01C)을 휴대폰에 꽂으세요. |
| 3 | 앱을 열고 대상 재질에 맞게 방사율을 조정합니다. |
| 4 | 점·선·영역을 지정하고 온도 경보를 설정하세요. |
| 5 | 촬영한 이미지에 주석을 붙이고 앱에서 이미지와 영상을 공유합니다. |
Android와 iOS 앱은 기능이 일부 다르므로 사용하는 휴대폰의 앱에서 기능을 확인하세요. iPhone 15에서 TC01B를 쓰려면 어댑터가 필요합니다.

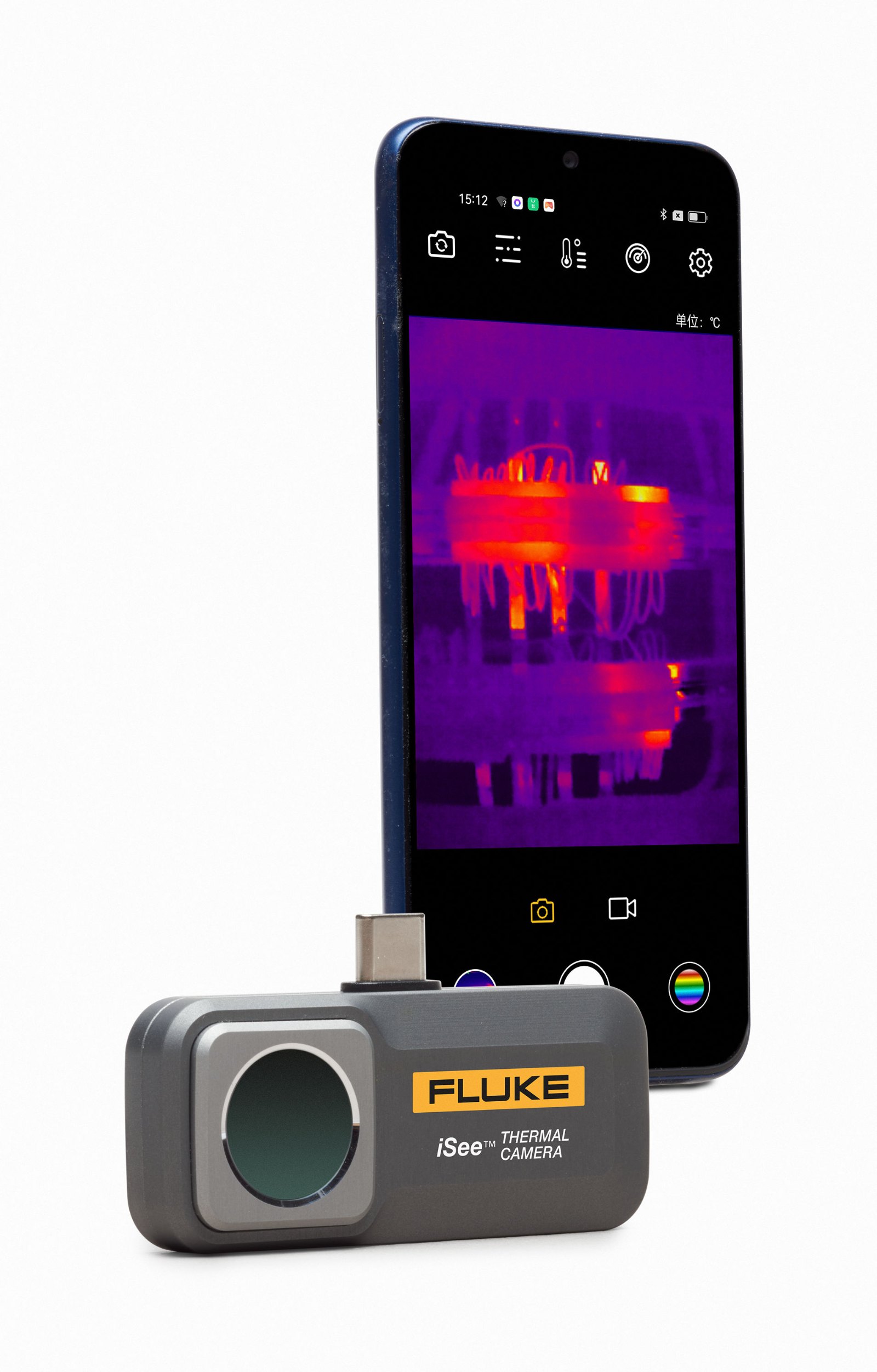

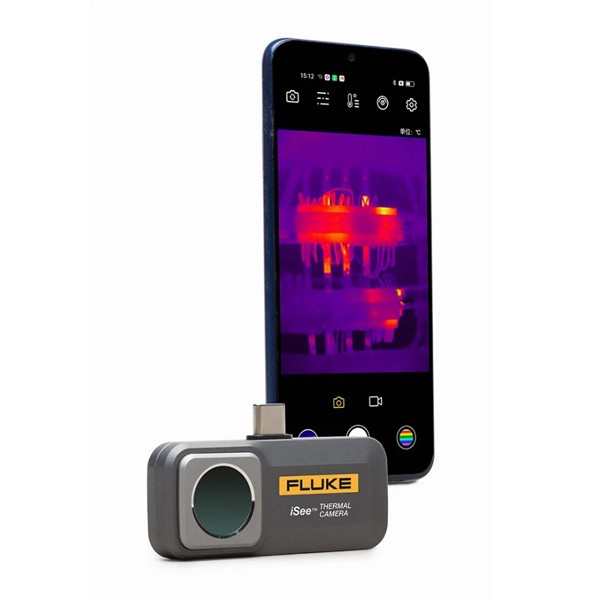

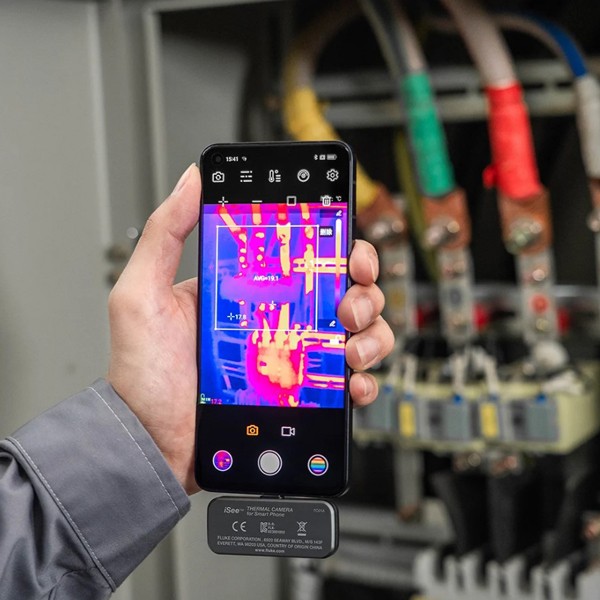

스마트폰에 연결한 열화상 카메라와 열화상 화면
사양
256 × 192 iSee 카메라
상세 사양
| 항목 | 사양 |
|---|---|
| 모델 구분 | TC01A(Android · HarmonyOS용), TC01B · TC01C(iOS용) |
| 품번 | TC01A 5518338 · TC01B 5589280 |
| 검출기 해상도 | 256 × 192 |
| 픽셀 크기 | 12 µm |
| 시야 (FOV) | 56° × 42° |
| 공간 해상도 (IFOV) | 3.81 mrad |
| 초점 거리 / 초점 | 3.2 mm / 고정 |
| 스펙트럼 대역 | 8 ~ 14 µm |
| 측정 범위 | TC01A -10 ~ 550 °C · TC01B -20 ~ 550 °C |
| 정확도 | 읽음값의 ±2 % 또는 ±2 °C 중 큰 값 (주변 23 ± 5 °C) |
| 측정 거리 | 0.25 ~ 5 m (-20 ~ 10 °C 대상은 0.25 ~ 3 m) |
| 열 감도 (NETD) | 50 mK |
| 프레임 속도 | 25 Hz |
| 셔터 | 내부 자동 셔터 |
| 워밍업 시간 | 1분 |
| 방사율 | 조절 가능 |
| 분석 기능 | 점 5개 · 선 5개 · 영역 5개 |
| 팔레트 | 10종 이상 (표준 · 사용자 지정) |
| 온도 경보 | 실시간 고온 · 저온 경보 |
| 자동 캡처 | 온도 기준 초과 시 사진 · 영상 자동 저장 |
| 타임랩스 | 자동 촬영 모드 |
| 앱 | Fluke iSee 앱 (Android · iOS, 기능 일부 차이) |
| 소비 전력 | 350 mW · 200 mW (일반값) |
| 작동 온도 | 0 ~ 40 °C |
| 보관 온도 | -30 ~ 60 °C |
| 사용 습도 | 10 ~ 90 % RH (비응축) |
| 사용 고도 / 보관 고도 | 2,000 m / 12,000 m |
| 전자기 적합성 | IEC 61326-1, CISPR 11 Group 1 Class A |
| 낙하 내구성 | 1 m |
| 보호 등급 | TC01A IP54 (Type-C 커버 장착) · TC01B · TC01C IP56 |
| 본체 재질 | 알루미늄, 레이저 각인 표면 |
| 크기 (길이 × 폭 × 높이) | 60 × 33.5 × 11.2 mm |
| 무게 | 22 g |
| 보증 | 2년 |
활용 분야
휴대폰 열화상으로 하는
순회 점검 현장
- 시설 관리 순회 — 휴대폰만 들고 다니며 의심 부위를 열화상으로 확인하고 자동 보고서를 작성합니다.
- 배전반·분전반 점검 — 점·영역 분석으로 단자 간 온도 편차를 비교합니다.
- 무인 온도 추적 — 타임랩스와 자동 캡처로 간헐적 과열을 기록합니다.
- 건물 점검 — 휴대폰에 꽂은 채 단열과 누수 의심 구간을 촬영하고 이미지를 공유합니다.
선택 가이드
휴대폰 기종과 용도에 맞는
열화상 모델 선택
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| Android · HarmonyOS 휴대폰에 연결할 때 | TC01A | Type-C 단자로 바로 연결하고 -10 ~ 550 °C를 측정해 Android·HarmonyOS 사용자에게 맞습니다. |
| iOS 휴대폰에 연결할 때 | TC01B · TC01C | iOS용 모델이며, 연결 단자가 모델마다 다르므로 주문 전에 휴대폰 기종을 확인하세요. |
| 휴대폰 없이 단독 카메라로 사용할 때 | PTi120 | 3.5인치 터치스크린과 내장 배터리를 갖춘 포켓형이라 휴대폰 없이도 촬영합니다. |
| 온도계처럼 들고 사용할 때 | VT06 · VT08 | 2.4인치 화면을 갖춘 IP65 비주얼 적외선 온도계라 온도계처럼 들고 다니며 점검합니다. |
| 배터리 5시간 이상의 보급형 카메라가 필요할 때 | TiS20+ | 120 × 90 검출기에 3.5인치 터치스크린을 갖춘 보급형 카메라입니다. |

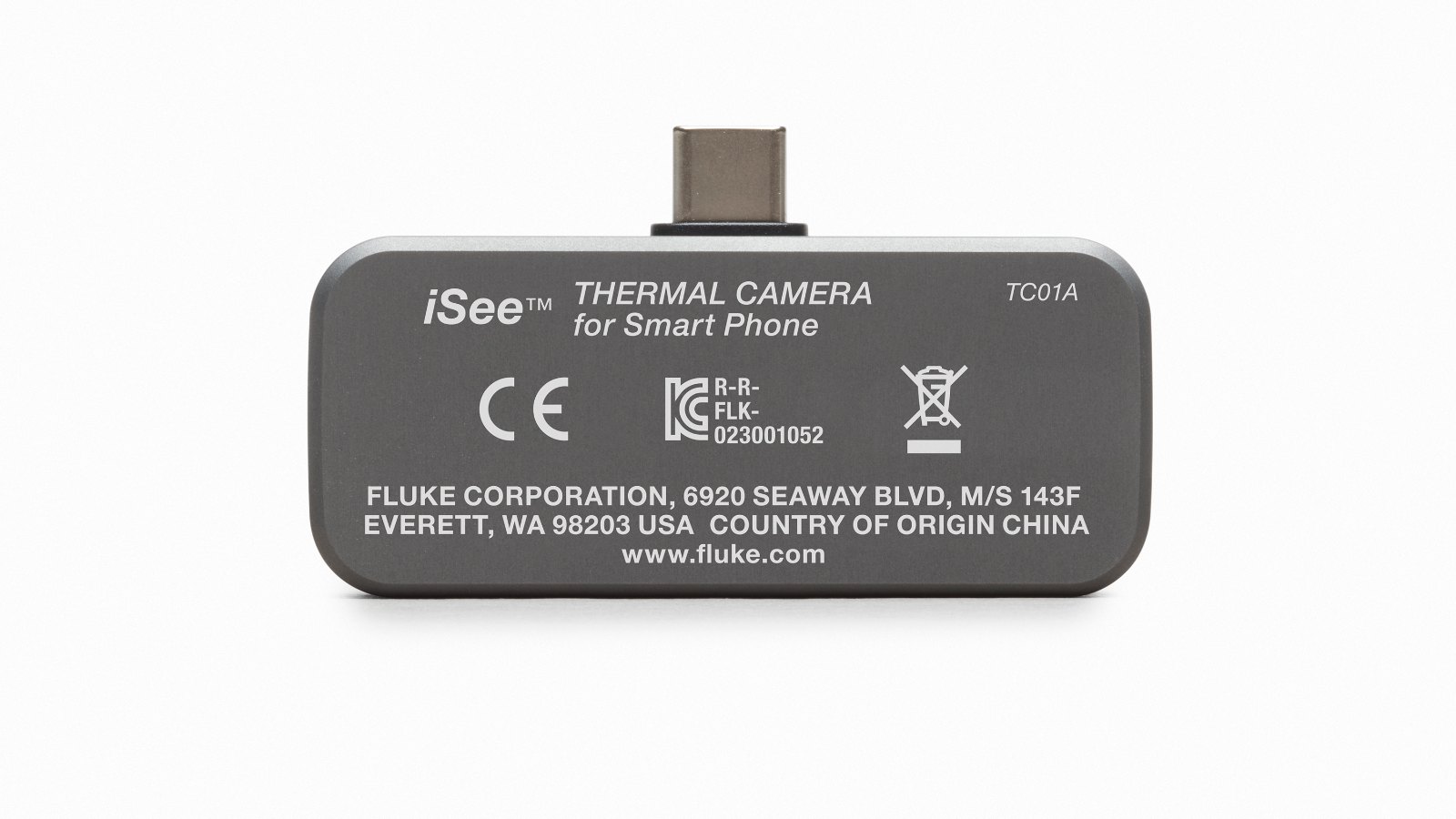

열화상 카메라 모듈 후면의 라벨
구성·옵션
TC01A·TC01B
구성과 품번
- TC01A 구성 — 휴대폰 열화상 카메라, 포장 상자, 사용자 매뉴얼이 들어 있으며 품번은 5518338입니다.
- TC01B 구성 — 휴대폰 열화상 카메라, 포장 상자, 사용자 매뉴얼이 들어 있으며 품번은 5589280입니다.
관련 제품
iSee와 함께 검토할
소형 열화상 장비
- Fluke PTi120 포켓형 열화상 카메라
- Fluke VT06 · VT08 비주얼 적외선 온도계
- Fluke TiS20+ 열화상 카메라
iSee 열화상 카메라를 아이폰에서도 사용할 수 있습니까?
네, iOS용 모델이 있습니다. 연결 단자가 모델마다 다르므로 주문 전에 사용하는 휴대폰 기종을 알려 주세요.
iSee 열화상 카메라는 몇 m 거리까지 측정할 수 있습니까?
0.25 ~ 5 m에서 측정합니다. -20 ~ 10 °C 대상은 0.25 ~ 3 m 안에서만 측정되므로, 영하의 설비는 더 가까이 다가가 촬영하세요.
iSee 카메라에 배터리가 들어 있습니까?
아닙니다. 휴대폰 전원으로 동작하고 화면도 휴대폰을 사용합니다. 소비 전력은 350 mW와 200 mW(일반값)입니다.
iSee 앱으로 점검 보고서를 만들 수 있습니까?
네, 앱에서 점검 결과로 적외선 보고서를 자동 생성합니다. 이미지와 영상은 실시간으로 공유하고, 이미지에 주석도 붙일 수 있습니다.
