Fluke RSE30 · RSE30H · RSE60 · RSE60H 고정형 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

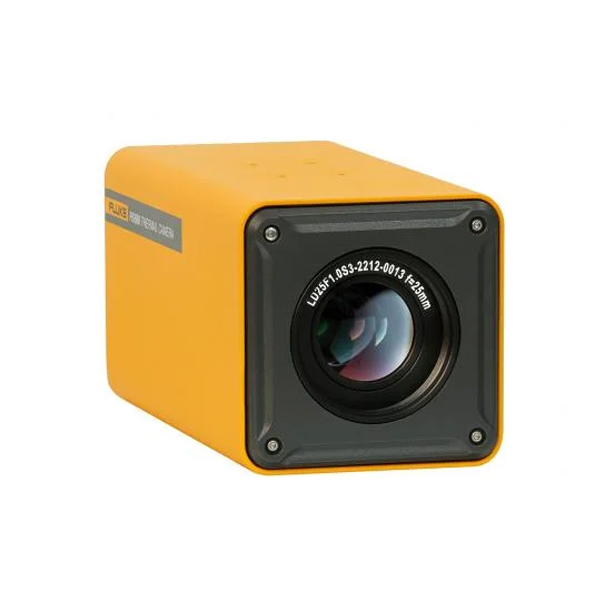

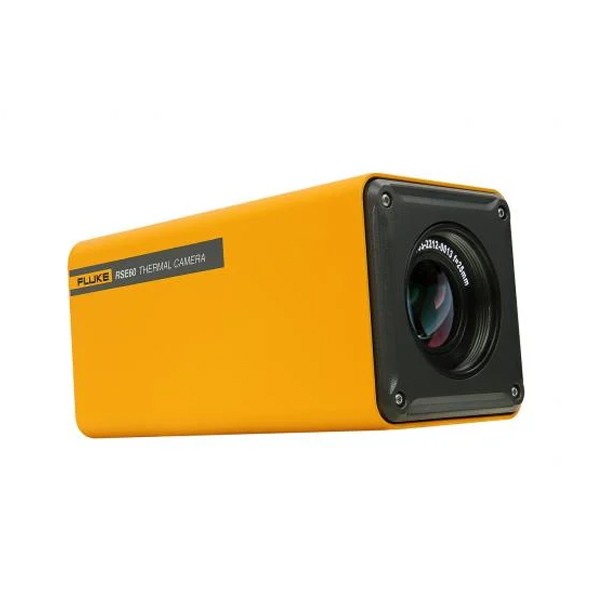

Fluke RSE30·RSE60 시리즈는 기가비트 이더넷과 PoE로 연결하는 고정형 열화상 카메라(마운트형 적외선 카메라, Mounted Thermal Camera)입니다. 384 × 288 또는 640 × 480 검출기와 -20 ~ 650 °C 측정 범위(H 모델은 2000 °C)를 갖춰 생산 라인과 시험대의 발열을 상시 감시합니다.

표준 렌즈 기준 IFOV는 RSE30이 1.13 mrad, RSE60이 0.68 mrad라 같은 거리에서 RSE60이 더 작은 열점까지 구분하며, NETD는 각각 50 mK, 30 mK 미만입니다. 영상은 30 Hz로 갱신되어 움직이는 부품의 온도 변화도 끊김 없이 기록합니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

384 × 288

RSE30 · RSE30H 검출기

640 × 480

RSE60 · RSE60H 검출기

2000 °C

H 모델 측정 범위 상한

PoE

전원과 영상을 케이블 한 가닥으로

특징

RSE30·RSE60
고정 설치형 핵심 기능

핵심 특징	현장에서 달라지는 점
자동 초점	카메라를 고정한 뒤 초점을 따로 맞출 필요가 없어 설치 후 보정 작업이 줄어듭니다.
30 Hz 영상	컨베이어를 지나는 부품처럼 움직이는 대상의 온도 변화도 프레임 단위로 기록할 수 있습니다.
측정 포인트·라인·영역	포인트 5개, 라인 10개, 영역 10개를 동시에 설정해 한 화면에서 여러 부위를 감시할 수 있습니다.
ONVIF·Modbus 출력	영상 관리 시스템에 카메라를 등록하고 측정값을 PLC로 보내므로 별도 변환 장치가 필요 없습니다.
알람 입출력	릴레이 출력 1개와 광결합 출력·입력 각 1개로 온도 이상을 설비 정지 신호에 바로 연결할 수 있습니다.
SmartView IR와 SDK	PC 소프트웨어로 영상을 분석하고, SDK로 자체 검사 프로그램에 영상과 온도 데이터를 연동할 수 있습니다.

렌즈 선택

RSE30·RSE60 렌즈 3종과
측정 거리 설정

표준 25° × 18.7°, 광각 50° × 37.5°, 망원 12° × 8.9° 세 렌즈를 바꿔 끼울 수 있으며, 렌즈마다 IFOV가 달라집니다. IFOV 0.68 mrad는 1 m 거리에서 한 화소가 0.68 mm 크기를 담당한다는 뜻이므로, 감시할 열점의 크기와 설치 거리에 맞춰 렌즈를 고르세요.

렌즈	시야각	RSE30 IFOV	RSE60 IFOV
표준	25° × 18.7°	1.13 mrad	0.68 mrad
광각	50° × 37.5°	2.07 mrad	1.31 mrad
망원	12° × 8.9°	0.57 mrad	0.34 mrad

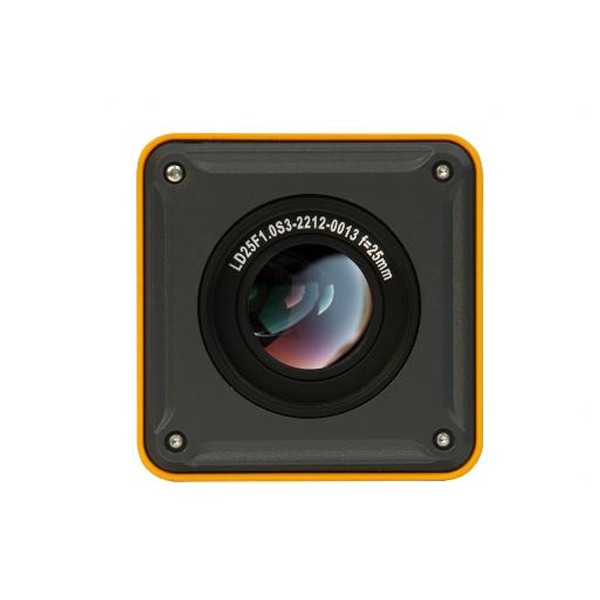

표준·광각·망원 렌즈 교체 구조

표준 렌즈를 광각이나 망원 렌즈로 바꾸면 같은 설치 위치에서 시야를 바꿀 수 있습니다. 렌즈를 바꾼 뒤에는 초점이 자동으로 맞춰집니다.

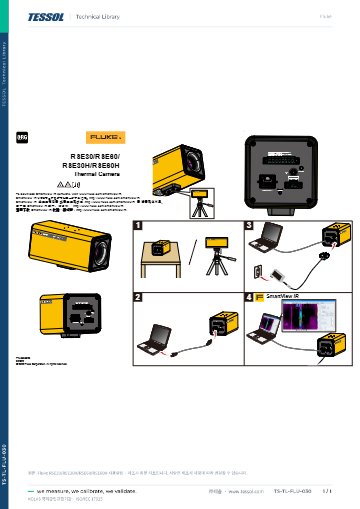

시스템 연동

RSE30·RSE60을 PLC·영상 시스템에
연동하는 방법

메인과 하위 스트림을 합쳐 10채널, 완전 방사 스트림 1채널까지 동시에 접속할 수 있으며, IPv4, UDP, TCP, RTSP, RTCP, RTP, ONVIF 프로토콜을 지원합니다. 팬-틸트 장치는 Pelco-D로 제어하고 RS-485 포트 1개를 갖췄습니다. Modbus 출력을 쓸 때는 측정 포인트·라인·영역과 팬-틸트 제어 가운데 하나만 쓸 수 있으므로 먼저 정해 두세요.

알람 출력과 PLC 연결

릴레이 출력은 24 V, 1.5 A까지 감당하므로 경보 램프나 정지 릴레이를 직접 구동할 수 있습니다. 광결합 입력으로는 외부 트리거 신호를 받습니다.

설치·교정

IP40 외함 RSE30·RSE60의
설치 조건과 정기 교정

외함 보호 등급이 IEC 60529 IP40이므로 실내나 보호된 위치에 설치하세요. 작동 온도는 -10 ~ 50 °C, 상대 습도는 90 % 미만이며, 알루미늄 합금 하우징 상단과 하단의 1/4-UNC-20 구멍으로 삼각대나 브래킷에 고정합니다. 물과 분진이 많은 현장이라면 IP67인 RSE300·RSE600 또는 TV30·TV40을 검토하세요.

온도 정확도는 오래 사용하면 조금씩 달라지므로 정기 교정으로 관리해야 합니다. 고정형 카메라 교정이 KOLAS 인정 범위에 해당하는지는 (주)테솔이 먼저 확인해 안내해 드립니다.

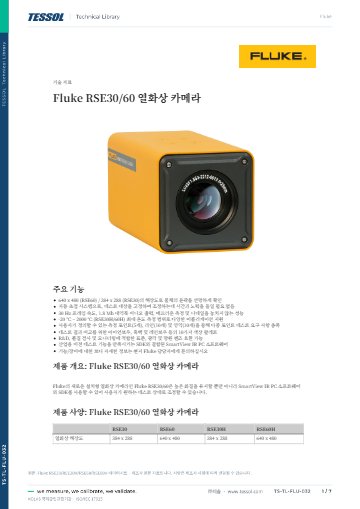

사양

RSE30·RSE60 4개 모델 비교와
상세 사양

항목	RSE30	RSE30H	RSE60	RSE60H
검출기	384 × 288	384 × 288	640 × 480	640 × 480
NETD	< 50 mK	< 50 mK	< 30 mK	< 30 mK
측정 범위	-20 ~ 650 °C	-20 ~ 2000 °C	-20 ~ 650 °C	-20 ~ 2000 °C
하위 측정 범위	-20 ~ 150 °C · 0 ~ 650 °C	-20 ~ 150 °C · 0 ~ 650 °C · 300 ~ 2000 °C	-20 ~ 150 °C · 0 ~ 650 °C	-20 ~ 150 °C · 0 ~ 650 °C · 300 ~ 2000 °C
IFOV (표준 렌즈)	1.13 mrad	1.13 mrad	0.68 mrad	0.67 mrad
IFOV (광각)	2.07 mrad	2.32 mrad	1.31 mrad	1.39 mrad
IFOV (망원)	0.57 mrad	0.53 mrad	0.34 mrad	0.32 mrad
최소 초점 거리 (표준)	0.3 m	0.5 m	0.3 m	0.5 m
렌즈 초점 거리 (표준)	15 mm	15 mm	25 mm	25.3 mm
메인 스트림	384 × 288 · 30 Hz · 1.8 Mb	384 × 288 · 30 Hz · 1.8 Mb	640 × 480 · 30 Hz · 2.5 Mb	640 × 480 · 30 Hz · 2.5 Mb
하위 스트림	384 × 288 · 30 Hz · 100 Kb	384 × 288 · 30 Hz · 100 Kb	320 × 240 · 30 Hz · 100 Kb	320 × 240 · 30 Hz · 100 Kb
완전 방사 스트리밍	30 Hz	30 Hz	25 Hz	25 Hz
전형 소비전력	3 W	3 W	4 W	4 W
하위 측정 범위 외 H 전용 구간	해당 없음	300 ~ 2000 °C	해당 없음	300 ~ 2000 °C

시리즈 공통 사양

항목	사양
감지기	초점 평면 배열(FPA), 비냉각 마이크로써멀
화소 피치	17 µm
적외선 스펙트럼 대역	7.5 ~ 14 µm
정확도	±2 °C 또는 읽음값의 ±2 % 중 큰 값 (주변 온도 15 ~ 35 °C)
초점	자동 초점
시야각	표준 25° × 18.7° · 광각 50° × 37.5° · 망원 12° × 8.9°
방사율 설정	0.01 ~ 1.00
색상 팔레트	아이언보우, 흑백, 레인보우 등 (반전 가능)
이미지 처리	불균일 보정(NUC), 지능형 게인 제어, 이미지 미러(좌우 · 상하 · 중앙)
측정 항목	포인트 5개 · 라인 10개 · 영역 10개 (Modbus 출력 시 팬-틸트와 택일)
영상 압축	H.264
이더넷	10/100/1000 RJ45, 자동 협상
네트워크 프로토콜	IPv4 · UDP · TCP · RTSP · RTCP · RTP · ONVIF
동시 접속	메인 · 하위 스트림 10채널, 완전 방사 1채널
연동 출력	ONVIF, Modbus 출력
팬-틸트 제어	Pelco-D 프로토콜
알람 입출력	릴레이 출력 1 (24 V · 1.5 A) · 광결합 출력 1 (3.3 ~ 24 V · 35 mA) · 광결합 입력 1 (3.3 ~ 24 V · 5 ~ 15 mA)
직렬 포트	RS-485 1개
전원	12 ~ 24 V DC 또는 PoE
외함	IEC 60529 IP40, 알루미늄 합금
외형 치수 (표준 렌즈, 베이스 제외)	RSE30 142.25 × 71 × 70 mm · RSE30H 157.25 × 80 × 79 mm · RSE60H 164.6 × 80 × 79 mm
무게 (표준 렌즈 포함)	706 ~ 993 g
삼각대 장착	1/4-UNC-20 구멍 상단 · 하단
작동 · 보관 온도	작동 -10 ~ 50 °C · 보관 -40 ~ 70 °C
상대 습도	90 % 미만
충격 · 진동	IEC 60068-2-27 25 g · 11 ms · IEC 60068-2-6 2 g
안전 · 전자파	IEC 61010-1(오염등급 2) · IEC 61326-1(산업용) · CISPR 11 Group 1, Class A
소프트웨어	SmartView IR PC 소프트웨어 · SDK
렌즈 옵션	광각 50° · 망원 12° (표준 25° 렌즈와 교체)

활용 분야

RSE30·RSE60으로 상시 감시하는
현장

R&D·시험대 — 시험 중인 부품의 온도 변화를 30 Hz 영상으로 기록해 이력 분석에 사용합니다.
품질 검사 — 생산 라인의 발열 이상을 검사 공정에서 감지하고, 알람 출력으로 불량품을 분기합니다.
설비 감시 — 모터와 가열 설비의 표면 온도를 영상으로 기록하고, Modbus로 설비 제어 계통에 전달합니다.
자동화 연동 — ONVIF 영상 관리 시스템에 카메라를 등록해 기존 감시 화면과 통합합니다.

선택 가이드

검출기와 측정 범위로 고르는
Fluke 고정형 열화상 카메라

이럴 때 (현장 조건)	권장 모델	선택 이유
384 × 288 해상도로 충분한 라인 감시라면	RSE30	NETD 50 mK 미만, 소비전력 3 W의 기본 구성이라 일반 라인 감시에 충분합니다.
작은 열점을 먼 거리에서 구분해야 할 때	RSE60	640 × 480 검출기와 IFOV 0.68 mrad로 같은 거리에서도 열점을 더 잘게 나눠 구분합니다.
300 °C 이상의 고온 공정을 감시할 때	RSE30H · RSE60H	측정 상한이 2000 °C까지 올라가 고온 공정 감시에 맞습니다.
물과 분진이 많은 현장이라면	RSE300 · RSE600	IP67 외함에 -10 ~ 1200 °C 범위를 갖춰 거친 설치 환경에 대응합니다.

구성·옵션

RSE30·RSE60 기본 구성품과
선택 사양

구분	내용
공통 구성품	렌즈 덮개 · 전원 어댑터 · 전원 커넥터 · 이더넷 케이블 · 서류 파우치 · 액세서리 가방 · 패키징 상자
렌즈 옵션	광각 50° · 망원 12° (표준 25° 렌즈와 교체)
주문 모델	RSE30 · RSE30H · RSE60 · RSE60H (H는 측정 범위 2000 °C)
소프트웨어	SmartView IR · SDK

RSE30·RSE60과 함께 보는
열화상 카메라

RSE60은 RSE30보다 어떤 점에서 유리합니까?
검출기가 640 × 480으로 커서 같은 거리에서 열점을 더 잘게 구분합니다. 연결 방식과 기능은 두 모델이 같습니다.
RSE30H·RSE60H는 일반 모델과 무엇이 다릅니까?
측정 상한이 높아지고 300 °C 이상의 고온 하위 구간이 추가됩니다. 검출기와 NETD는 기본 모델과 같습니다.
고정형 열화상 카메라를 옥외나 분진이 많은 라인에도 설치할 수 있습니까?
아닙니다. 보호 등급이 IP40이라 실내나 보호된 위치에 설치해야 합니다. 옥외와 분진 현장이라면 IP67인 RSE300·RSE600을 함께 검토하세요.
RSE30·RSE60은 PLC와 영상 관리 시스템에 어떻게 연동합니까?
Modbus 출력으로 PLC에 측정값을 보내고, ONVIF로 영상 관리 시스템에 카메라를 등록합니다. 자체 프로그램과 연동할 때는 SDK를 사용합니다.
RSE30·RSE60의 렌즈는 교체할 수 있습니까?
네, 표준 25° 렌즈를 광각 50° 또는 망원 12° 렌즈로 바꿀 수 있습니다. 측정 대상의 크기와 거리를 알려 주시면 맞는 렌즈를 안내해 드립니다.
