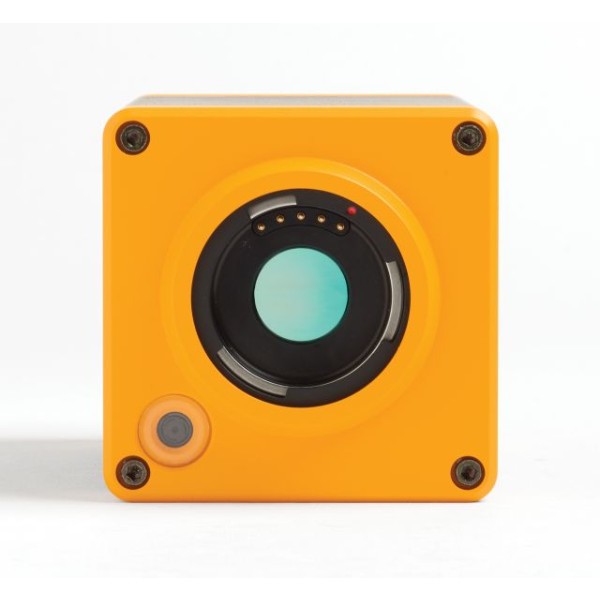

Fluke RSE300 · RSE600 고정형 열화상 카메라

견적 받기

Fluke 국내 공식 대리점

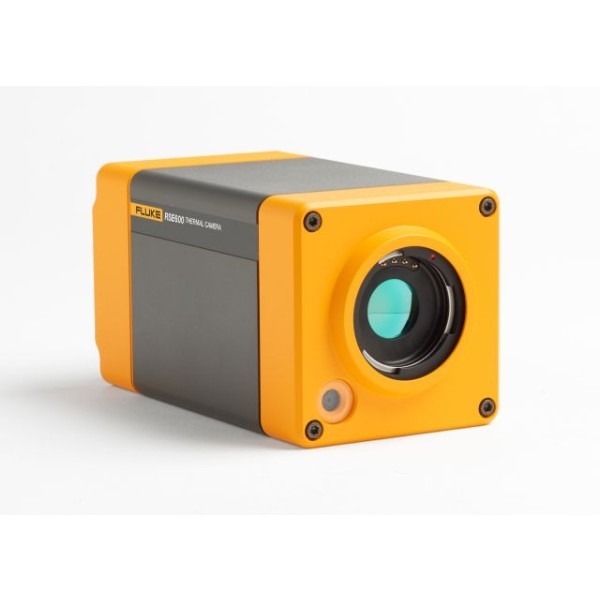

Fluke RSE300 · RSE600은 320 × 240(RSE300)과 640 × 480(RSE600) 검출기로 -10~1200 °C를 측정하는 고정형 열화상 카메라(Mounted IR Camera, R&D 서모그래피 카메라)입니다. 초점과 촬영은 PC의 SmartView R&D 소프트웨어에서 원격으로 제어합니다.

RSE600은 표준 렌즈 IFOV 0.93 mrad로 작은 대상을 자세히 담고, RSE300은 NETD 30 mK 이하로 미세한 온도 차이를 구분합니다. IP67 외함이라 분진과 물 튀김이 있는 시험 환경에도 설치 위치의 제약이 적고, 열화상 데이터는 MATLAB·LabVIEW 툴박스로 시험 자동화에 연결할 수 있습니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

0.93 mrad

RSE600 표준 렌즈 IFOV

30 · 40 mK

RSE300 · RSE600 열 감도

16x

SmartView 디지털 줌

IP67

IEC 60529 외함 등급

특징

RSE300·RSE600
상시 설치 환경을 위한 구성

핵심 특징현장에서 달라지는 점
SmartView R&D 원격 제어초점·촬영·줌을 PC에서 조작하므로, 시험 중 챔버나 프레임 가까이에 사람이 다가가지 않아도 됩니다.
MultiSharp Focus가까운 거리와 먼 거리를 한 시야에서 모두 맞춰 주므로, 깊이가 있는 시험체도 초점을 다시 잡지 않고 기록할 수 있습니다.
필터 모드NETD를 개선해 노이즈에 묻히던 작은 온도 차이도 구분해 보여 줍니다.
IR-Fusion 5가지 모드AutoBlend, PIP 등으로 열화상과 가시광 영상을 겹쳐 보면 열점의 실제 위치를 부품 단위로 짚을 수 있습니다.
MATLAB · LabVIEW 호환열화상 데이터와 영상을 시험 자동화 프로그램으로 받아 판정과 기록을 한 흐름으로 묶을 수 있습니다.
IP67 외함분진이 많은 시험장이나 물이 튀는 위치에도 별도 보호함 없이 고정할 수 있습니다.

모델 선택

RSE300과 RSE600의
검출기·렌즈 차이

두 모델은 시야 34° × 25.5°가 같지만 화소 수는 4배 차이가 납니다. 1 m 거리에서 RSE600의 화소 하나는 0.93 mm, RSE300은 1.85 mm를 담당하므로 작은 부품이나 먼 대상에는 RSE600이 적합합니다. 반면 NETD는 RSE300이 30 mK 이하로 RSE600의 40 mK 이하보다 낮아, 온도 차이가 작은 대상의 미세한 분포를 관찰할 때 유리합니다.

MATLAB·LabVIEW 연동 시험 자동화

MATLAB·LabVIEW 툴박스는 무료로 내려받아 열화상 데이터와 영상, 비디오를 시험 프로그램에 바로 입력할 수 있습니다. 권장 교정 주기는 2년이며, 필터 모드를 켜면 NETD가 낮아져 온도 대비가 작은 대상도 안정적으로 기록합니다.

설치

RSE300·RSE600 고정 설치와
연결 구성

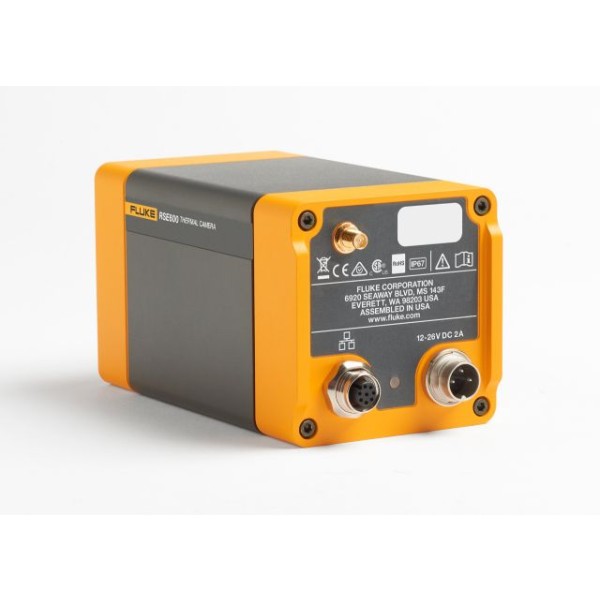

  • 크기와 무게 — 8.3 × 8.3 × 16.5 cm, 1 kg(배터리 제외)이라 프레임이나 스탠드에 가볍게 고정할 수 있습니다.

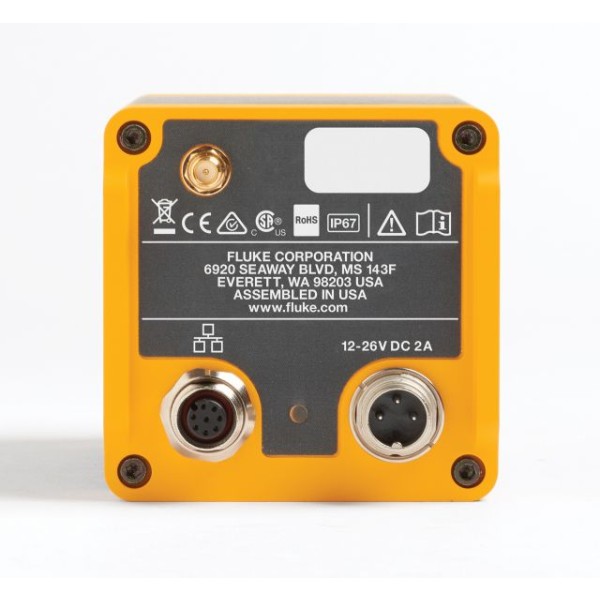

  • 연결 — 이더넷 케이블과 AC 전원 어댑터로 PC에 연결하고, 원격 제어와 실시간 영상 스트림은 SmartView R&D에서 처리합니다.

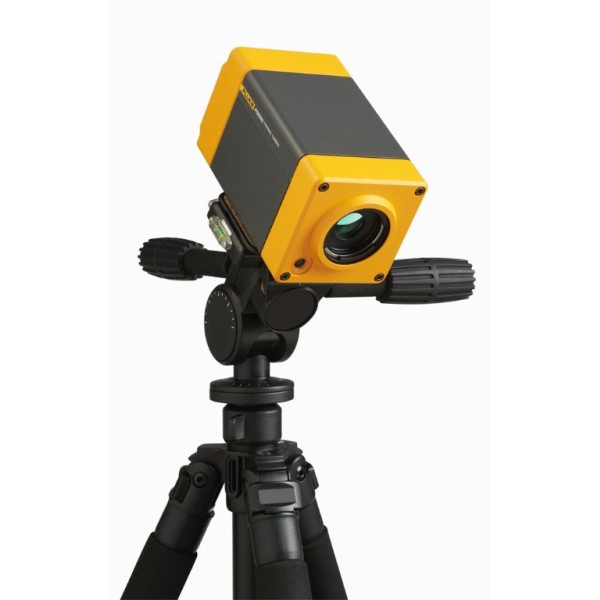

  • 장착 — 선택 사양인 장착 스탠드(FLK-RSE-STAND)를 더하면 시험대에 바로 세울 수 있습니다.

사용 방법

RSE300·RSE600
SmartView R&D 원격 제어와 연동

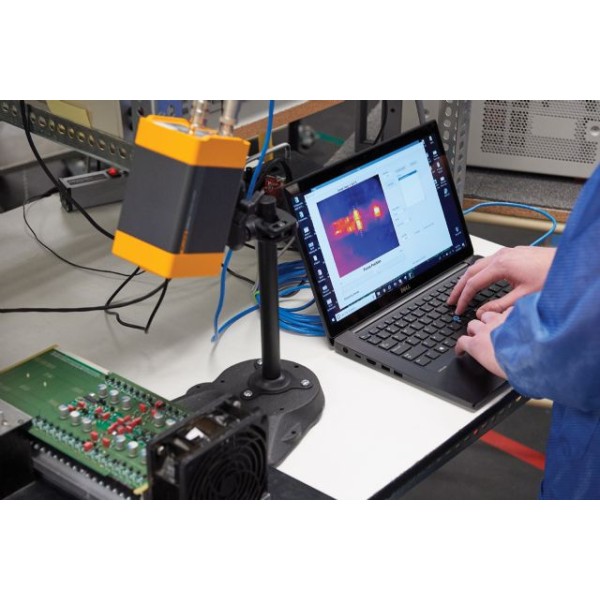

RSE300과 RSE600은 이더넷으로 PC에 연결하고 SmartView R&D 데스크톱 소프트웨어에서 초점, 촬영, 실시간 스트림 녹화를 원격으로 다룹니다. 저장한 이미지는 SmartView Classic으로 분석하고, MATLAB·LabVIEW 툴박스로 자체 시험 프로그램에 연동합니다.

소프트웨어·도구하는 일
SmartView R&D스트리밍 캡처·분석, 원격 표시와 제어, 초점 조정, 영상 녹화, IR-Fusion
SmartView Classic이미지 분석과 보고서
Fluke RSE MATLAB (R2019a)MATLAB에서 카메라 데이터 사용
Fluke RSE LabView toolkit v4.3.100.0LabVIEW에서 카메라 데이터 사용

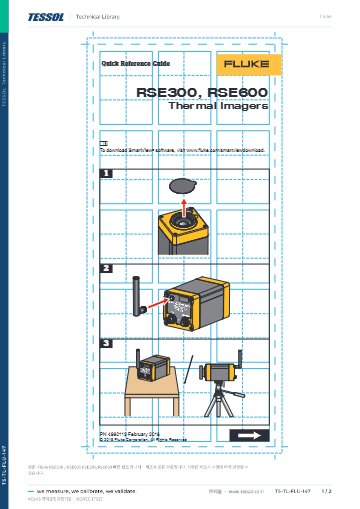

처음 연결하는 순서

순서할 일
1카메라를 지지대에 고정하고 AC 전원 어댑터를 연결합니다.
2동봉된 이더넷 케이블로 카메라와 PC를 연결하세요.
3PC에 SmartView R&D를 설치하고 실행해 실시간 영상 스트림을 엽니다.
4소프트웨어에서 초점을 맞추고 촬영이나 영상 녹화를 시작하세요.
5저장한 이미지는 SmartView Classic에서 분석해 보고서로 만듭니다.

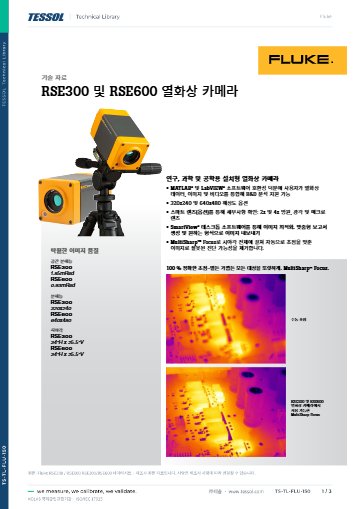

사양

RSE300·RSE600
모델별 비교 사양

항목RSE300RSE600
검출기 해상도320 × 240640 × 480
IFOV (표준 렌즈)1.85 mrad0.93 mrad
열 감도 (NETD, 30 °C 대상)≤ 30 mK≤ 40 mK

시리즈 공통 사양

항목사양
시야 · 최소 초점 거리34° H × 25.5° V · 15 cm
측정 범위-10 ~ 1200 °C (-10 °C 미만은 교정되지 않음)
정확도±2 °C 또는 ±2 % 중 큰 값
프레임 속도60 Hz 또는 9 Hz 버전
초점SmartView R&D 데스크톱 소프트웨어에서 조정
가시광 카메라5 MP
IR-Fusion5가지 혼합 모드 (AutoBlend · PIP · IR/가시광 경보 · 전체 IR · 전체 가시광)
적외선 대역8 ~ 14 µm (장파)
최소 온도 범위수동 0.1 °C · 자동 1.0 °C 미만 (SmartView)
디지털 줌최대 16x (SmartView 설정)
필터 모드NETD 개선 지원
MultiSharp Focus지원 (가까운 거리와 먼 거리 모두 시야 전체에 초점)
색상 팔레트표준 8종 · Ultra Contrast 8종
색상 경보고온 · 저온 · 등온선 (범위 내)
온도 보정반사 배경 온도 · 투과율 보정 (SmartView)
측정 지점 · 마커중심 지점 · 열점 · 냉점 마커, 중심 박스(MIN-MAX-AVG 표시), 실시간 라인 마커, 사용자 정의 지점 마커 제한 없음
레벨 · 스팬SmartView에서 자동·수동 스케일링, 자동·수동 빠른 전환
이미지 파일 형식비방사 .bmp · .jpeg · 전체 방사 .is2
비디오 파일 형식비방사 .avi (MPEG 인코딩) · 전체 방사 .is3
내보내기 형식bmp · GIF · JPEG · PNG · TIFF
분석 소프트웨어SmartView R&D 데스크톱 (스트리밍 캡처·분석) · SmartView Classic (분석·보고서) · MATLAB · LabVIEW 호환
원격 제어 · 표시이더넷 또는 SmartView 데스크톱 소프트웨어, 실시간 영상 스트림
자동 촬영 · 주석AutoCapture · 음성 설명 · 텍스트 주석 · 비디오 녹화 (SmartView)
연결 · 전원이더넷 케이블 · AC 전원 어댑터 포함
외함 등급IEC 60529 IP67
작동 온도-10 ~ 50 °C
보관 온도-20 ~ 50 °C (배터리 제외)
상대 습도10 ~ 95 % (비응축)
충격 · 진동IEC 60068-2-27 50 G · 6 ms · IEC 60068-2-26 3 G (11 ~ 200 Hz), 3축
전자파 적합성EN 61326-1:2013 (산업용)
크기 · 무게8.3 × 8.3 × 16.5 cm · 1 kg (배터리 제외)
보증 · 권장 교정 주기2년(연장 가능) · 2년
지원 언어한국어 포함 18개 언어

활용 분야

RSE300·RSE600을 시험실과 현장에
고정하는 용도

  • 연구실 시험 — 전자 기판과 부품의 온도 분포를 시험 프로그램과 함께 기록합니다.
  • R&D 분석 — 열화상 데이터를 MATLAB·LabVIEW로 넘겨 열 설계 변수와 대조합니다.
  • 신뢰성 시험 — 가열 시험 중 발열이 몰리는 위치를 영상으로 기록합니다.
  • 옥외·분진 현장 — IP67 외함 덕분에 먼지나 물이 튀는 위치에 고정해 상시 감시합니다.

선택 가이드

설치·연동 방식으로 고르는
Fluke 고정형 열화상 카메라

이럴 때 (현장 조건·용량)권장 모델선택 이유
PC 소프트웨어로 초점과 촬영을 조작하는 시험실이라면RSE300 · RSE600두 모델 모두 -10~1200 °C를 측정하고 SmartView R&D, MATLAB·LabVIEW와 연동되어 시험 자동화에 맞습니다.
PoE 케이블 하나로 설치하고 ONVIF·Modbus로 연동할 때RSE30 · RSE60기가비트 이더넷과 PoE를 지원해 배선이 단순하고, 측정 범위는 -20~650 °C(H 모델 -20~2000 °C)입니다.
PC 없이 웹 화면과 MQTT·OPC UA로 운용하려면TV30SA 모델은 내장 입출력과 웹 인터페이스로 혼자 운용되며 -10~1300 °C를 측정합니다.
가시광 조준과 현장 교체 렌즈가 필요할 때TV40전동 초점과 IR-Fusion 조준을 갖췄고, 고온 외함을 쓰면 주변 온도 200 °C인 곳까지 설치할 수 있습니다.

구성·옵션

RSE300·RSE600 기본 구성과
선택 액세서리

  • 기본 구성 — 열화상 카메라(60 Hz 또는 9 Hz 버전), AC 전원 어댑터, 이더넷 케이블, 안테나가 들어 있습니다.
  • 무료 소프트웨어 — SmartView 데스크톱 소프트웨어와 MATLAB·LabVIEW 툴박스를 내려받아 사용합니다.
  • 선택 액세서리 — 2X·4X 망원 스마트 렌즈, 광각 렌즈(0.75X), 장착 스탠드(FLK-RSE-STAND), 접사 렌즈(FLK MACRO LENS)를 더할 수 있습니다.

권장 교정 주기는 2년입니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.
