Fluke ThermoView TV30은 공정 라인을 상시 감시하는 소형 고정형 열화상 카메라(공정 모니터링 서모그래피 카메라)입니다. TV33(320 × 240)과 TV36(640 × 480) 검출기에 독립 운용형 SA와 GigE Vision형 GE 두 모델군을 갖췄으며, -10~1300 °C를 측정합니다.

SA 모델은 PC 없이 웹 브라우저로 설정하고, 내장 입력 3개·출력 3개로 경보 신호를 직접 내보냅니다. GE 모델은 GigE Vision으로 ThermoView·LabVIEW·MATLAB에 영상을 전송합니다. 약 50 × 50 × 142 mm의 IP67 소형 본체라 좁은 설비 틈에도 들어가며, (주)테솔이 국내에 공식 공급합니다.

IP67

모든 렌즈 장착 시

1300 °C

측정 범위 상한

9 · 60 Hz

프레임 속도

SA · GE

독립형과 GigE 모델군

특징

독립 운용과 연동,
TV30 두 가지 방식

핵심 특징	현장에서 달라지는 점
SA 독립 운용	PC 없이 웹 브라우저로 설정과 분석을 마치므로 제어반 공간이 부족한 설비에도 카메라만 단독으로 설치할 수 있습니다.
GE GigE Vision 연동	표준 GigE Vision 인터페이스로 비전 검사 프로그램과 연결해 영상 분석을 자동화합니다.
온보드 입출력	SA 모델은 입력 3개와 출력 3개를 내장해 외부 모듈 없이도 경보 접점을 구성할 수 있습니다.
관심 영역 판정	영역별 합격 기준을 통과·실패 논리로 정해 두면 검사 판정이 자동으로 이루어집니다.
24시간 모니터링과 자동 경고	온도 변화를 연속 기록하고 이상이 생기면 경고 신호를 내보내므로 야간 무인 구간의 사고를 줄일 수 있습니다.
가동 중 설치 옵션	설정 옵션이 있어 설비를 세우지 않고 설치해 가동 손실을 줄입니다.

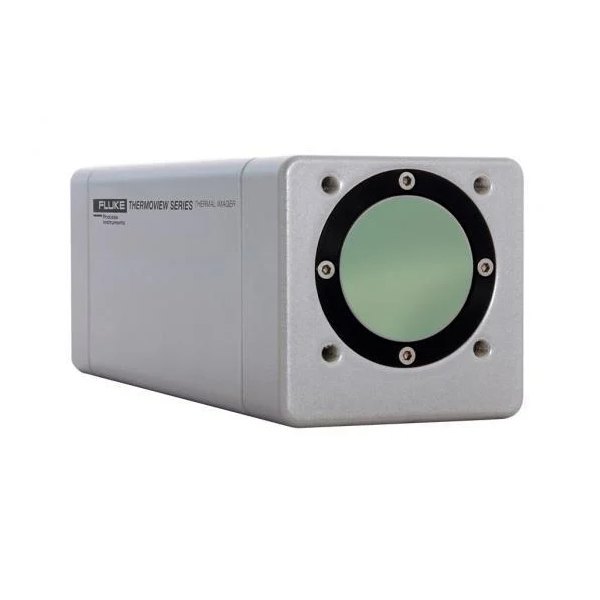

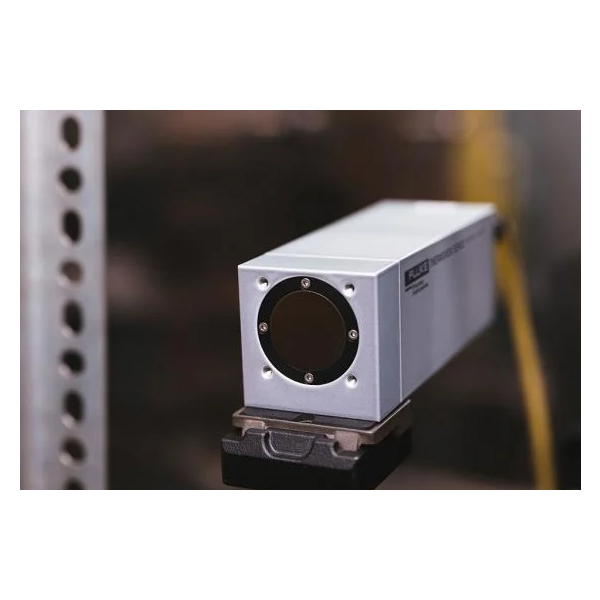

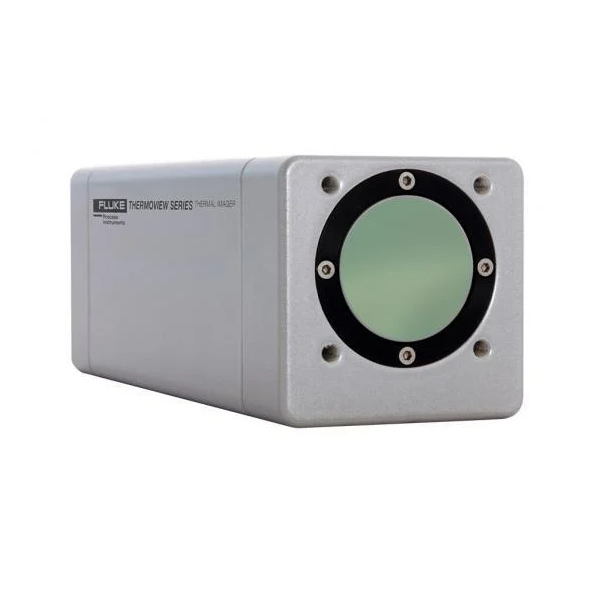

렌즈가 보이는 고정형 열화상 카메라 전면

모델군 선택

TV30 SA와 GE의
운용 방식 차이

SA 모델은 카메라 안에서 판정하고 MQTT·OPC UA로 상위 시스템에 값을 보내므로 PLC나 SCADA 중심 현장에 맞습니다. 영상을 외부 소프트웨어에서 처리하려면 GigE Vision 2.0·1.2와 GenICam을 지원하는 GE 모델을 고르세요. 두 모델군 모두 TV33과 TV36 해상도 가운데 선택할 수 있습니다.

표준·망원·광각 렌즈의 시야와 초점 거리

시야는 표준 렌즈 30° × 22°, 망원 22° × 16°, 광각 48° × 36°입니다. 초점 거리는 표준이 220 mm, 광각이 100 mm, 망원이 190 mm부터 무한대까지이며, 렌즈 초점은 모터로 조절합니다.

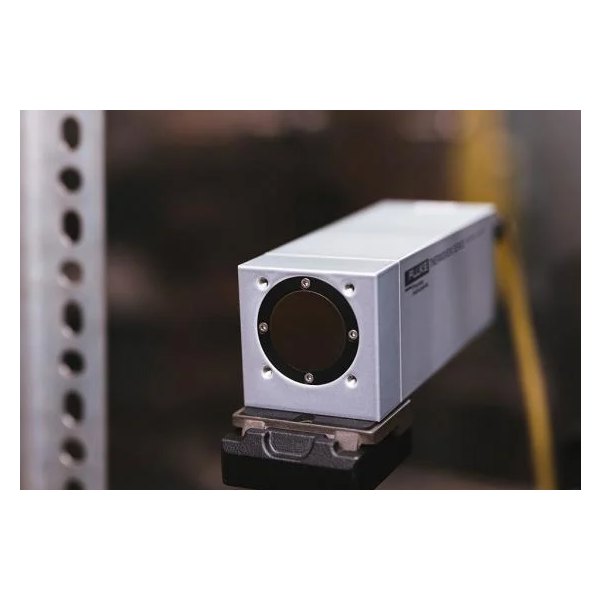

설비 옆에 고정 설치된 열화상 카메라 모습

설치 환경

TV30 고온·옥외 설치를 위한
외함 옵션

에어 퍼지 칼라: 렌즈 앞에 공기를 불어 먼지와 증기가 렌즈에 쌓이지 않게 합니다.
냉각 재킷: 주변 온도 200 °C까지 설치할 수 있는 수냉식 구성입니다.
옥외 외함: 비와 먼지를 막는 옥외 설치용 보호 구성입니다.
전원: 24 V DC ±20 % 또는 PoE(IEEE 802.3at)를 사용하며, 작동 온도는 -10~50 °C입니다.

사용 방법

ThermoView TV30
SA·GE 모델별 연결 방법

TV30 SA 모델은 PC 없이 웹 브라우저로 원격 설정하고 MQTT·OPC UA로 상위 시스템에 값을 보냅니다. GE 모델은 GigE Vision 인터페이스로 ThermoView 소프트웨어에 영상을 보내고, 웹 인터페이스는 기본 설정에 사용합니다.

소프트웨어·도구	하는 일
웹 인터페이스	SA 원격 설정, GE 기본 설정
ThermoView Software	GE 모델 영상 수신과 검사 분석
MQTT · OPC UA · TCP · UDP	SA 모델의 상위 시스템 전송
GigE Vision 2.0 · 1.2 · GenICam	GE 모델의 영상 인터페이스
DHCP · mDNS (Bonjour)	네트워크 주소 할당과 장치 검색

처음 연결하는 순서

순서	할 일
1	카메라에 24 VDC ± 20 % 전원을 연결하거나 PoE(IEEE 802.3at) 스위치에 이더넷 케이블로 연결합니다.
2	카메라를 DHCP가 동작하는 네트워크에 연결하고 PC에서 mDNS(Bonjour)로 카메라를 찾으세요.
3	SA 모델은 웹 브라우저로 접속해 측정 영역과 경보를 설정하고 MQTT 또는 OPC UA 전송을 지정합니다.
4	GE 모델은 PC에 ThermoView Software를 설치하고 GigE Vision으로 영상을 받으세요.

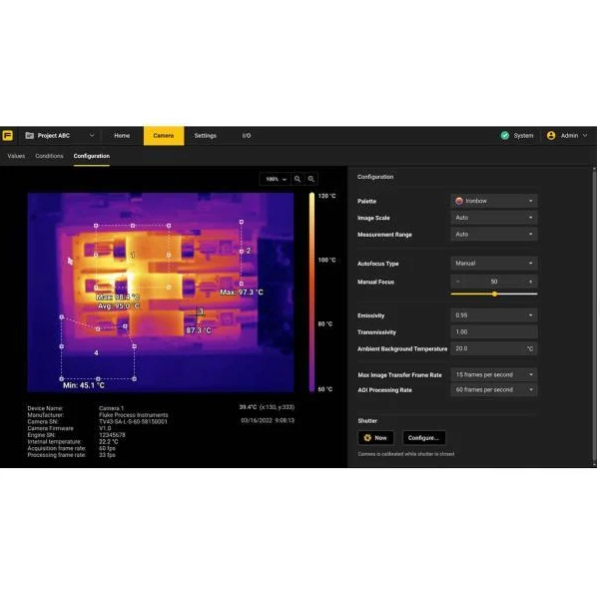

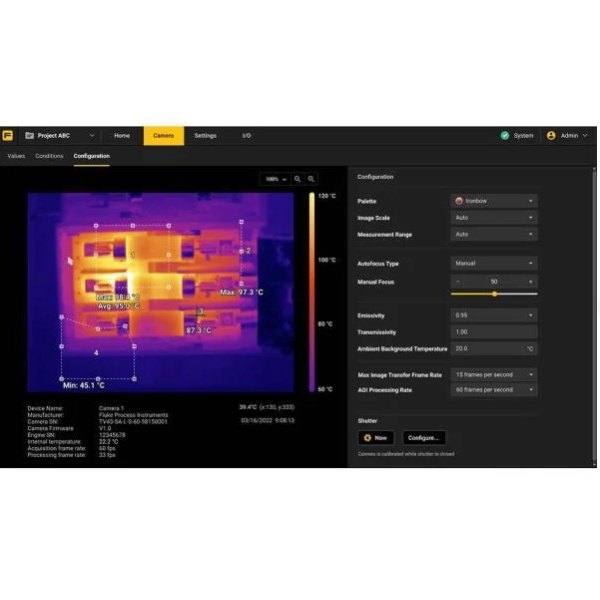

열화상 이미지와 설정 메뉴가 있는 웹 화면

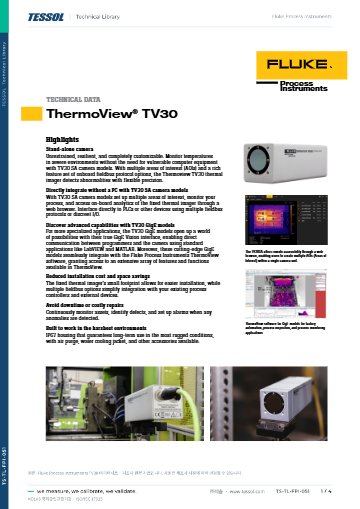

사양

TV30 SA · GE 모델군
비교 사양

항목	SA 모델 (TV33SA · TV36SA)	GE 모델 (TV33GE · TV36GE)
적외선 해상도	TV33 320 × 240 · TV36 640 × 480	TV33 320 × 240 · TV36 640 × 480
통신 프로토콜	MQTT · OPC UA · DHCP · mDNS	GigE Vision 2.0 · 1.2 · GenICam
입출력	내장 입력 3 · 출력 3 + 원격 I/O	ThermoView로 원격 I/O
소프트웨어	웹 인터페이스	ThermoView 소프트웨어 (웹 인터페이스 기본)

시리즈 공통 사양

항목	사양
측정 범위	-10 ~ 1300 °C
정확도	최상 ±2 °C 또는 ±2 % (읽음값)
프레임 속도	9 또는 60 Hz
렌즈	표준 30° × 22° · 망원 22° × 16° · 광각 48° × 36°
초점	표준 220 mm ~ ∞ · 광각 100 mm ~ ∞ · 망원 190 mm ~ ∞ · 모터 렌즈 초점
전원	24 V DC ± 20 % 또는 PoE (IEEE 802.3at)
보호 등급	IP67 (모든 렌즈 장착 시)
작동 온도	-10 ~ 50 °C
크기	약 50 × 50 × 142 mm
방사율 보정	0.10 ~ 1.00
스펙트럼 · 탐지기	8 ~ 14 µm · 비냉각 초점면 배열
LED 표시	전원 공급 표시 · 시스템 오류 코드
보관 온도	-20 ~ 70 °C
습도	작동 · 보관 10 ~ 95 % (비응축)
충격	IEC 60068-2-27 50 G · 6 ms · 3축
진동	IEC 60068-2-26 3 G · 11 ~ 200 Hz · 3축
전자파 적합성	EN 61326-1:2013 (산업용)
선택 사양	에어 퍼지 칼라 · 냉각 재킷(주변 200 °C까지) · 옥외 외함

활용 분야

독립 설비 감시에서
열화상 비전 검사까지

독립 설비 감시 — 설비 옆에 카메라를 두고 웹 화면으로 온도를 확인합니다.
PLC·SCADA 연동 — SA 모델이 MQTT·OPC UA로 값을 상위 시스템에 전달합니다.
비전 검사 — GE 모델의 GigE Vision 영상을 검사 프로그램에서 처리합니다.
고온·분진 현장 — 에어 퍼지와 냉각 재킷을 더해 열악한 위치에도 설치합니다.

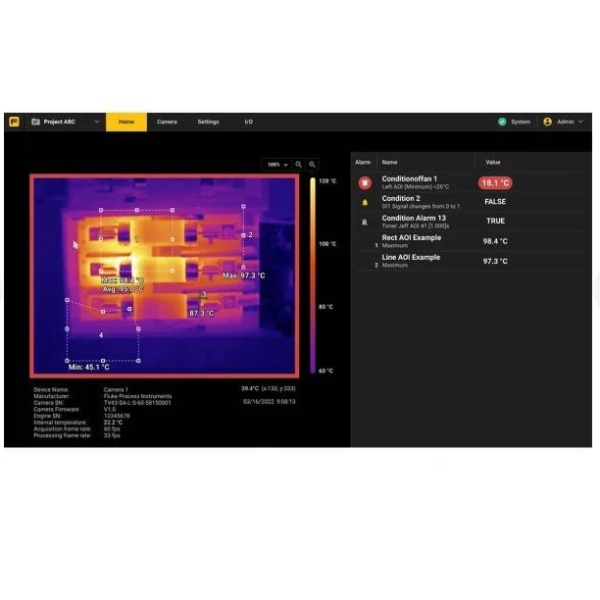

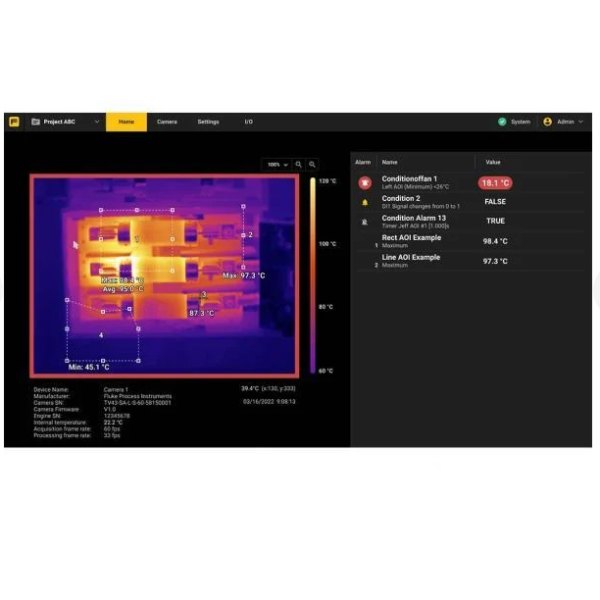

열화상 이미지와 알람 조건이 표시된 웹 화면

선택 가이드

운용 방식으로 고르는
고정형 열화상 카메라

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
PC 없이 웹으로 운용하고 MQTT로 값을 보낼 때	TV30 SA	내장 입출력 3개씩과 웹 인터페이스를 갖춰 PC 없이 현장에서 바로 경보와 값을 보냅니다.
GigE Vision으로 검사 프로그램에 연결할 때	TV30 GE	GigE Vision 영상을 ThermoView·LabVIEW·MATLAB에서 처리할 수 있어 비전 검사 연동에 맞습니다.
IR·가시광 조준과 전동 초점 교체 렌즈가 필요할 때	TV40	고온 외함으로 주변 200 °C까지 설치하고 -10~1200 °C를 측정해 가열로 주변 감시에 맞습니다.
연구실 소프트웨어로 원격 제어할 때	RSE300 · RSE600	SmartView R&D와 MATLAB·LabVIEW 툴박스로 원격 제어해 연구실 시험에 적합합니다.

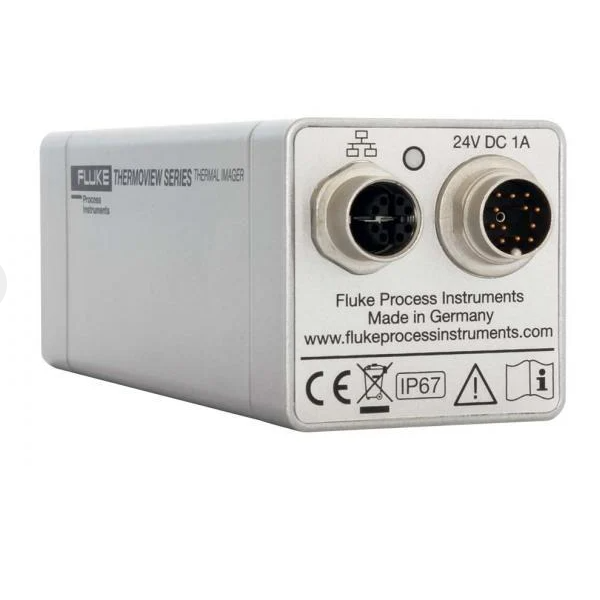

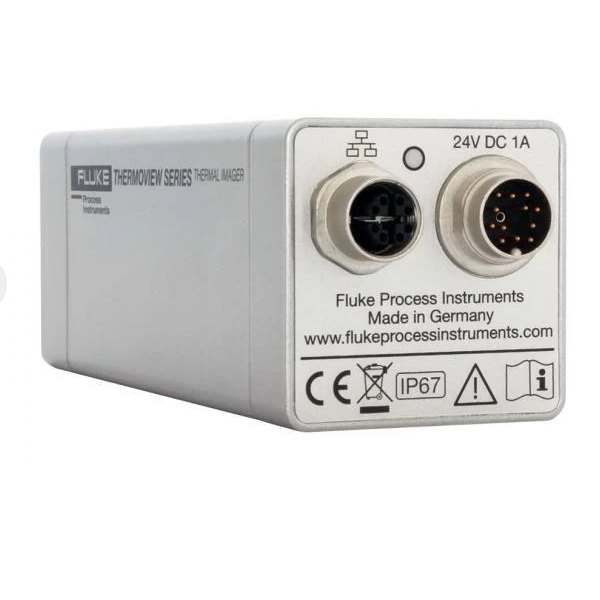

후면의 원형 커넥터 두 개가 보이는 카메라 뒷면

구성·옵션

TV30 모델 구성과
외함 옵션

구분	구성	설명
모델	TV33 · TV36, 각각 SA · GE	해상도 320 × 240과 640 × 480을 모델군별로 선택합니다.
프레임 속도	9 또는 60 Hz	모델 선택 시 지정합니다.
소프트웨어	SA 웹 인터페이스 · GE ThermoView 소프트웨어	모델군에 따라 달라집니다.
액세서리	에어 퍼지 칼라 · 냉각 재킷 · 옥외 외함	고온·분진·옥외 위치에 맞춰 선택합니다.

TV30과 함께 보는
Fluke 고정형 열화상

TV30은 PC 없이도 알람을 출력할 수 있습니까?
네, SA 모델은 내장 입출력 3개씩으로 현장에서 바로 신호를 내보냅니다. 상위 시스템에는 MQTT와 OPC UA로 값을 전달합니다.
고정형 열화상 카메라를 주변 온도가 높은 위치에도 설치할 수 있습니까?
네, 에어 퍼지 칼라와 냉각 재킷(주변 200 °C까지), 옥외 외함을 선택 사양으로 구성할 수 있습니다. 작동 온도 -10~50 °C를 넘는 위치에는 냉각 재킷이 꼭 필요합니다.
TV30의 프레임 속도는 몇 Hz입니까?
9 Hz와 60 Hz 모델이 있습니다. 움직임이 빠른 라인이라면 60 Hz 모델을 선택하세요.
TV30 SA와 GE 가운데 어느 쪽을 선택해야 합니까?
PC 없이 웹으로 운용하려면 SA, GigE Vision으로 소프트웨어에 연결하려면 GE가 맞습니다. 해상도는 두 모델군 모두 TV33과 TV36 가운데 고릅니다.
TV33과 TV36의 차이는 무엇입니까?
적외선 검출기 해상도만 다릅니다. TV33은 320 × 240, TV36은 640 × 480입니다.

Fluke Process Instruments TV30 열화상 카메라

좁은 설비 틈에 설치하는
소형 고정형 열화상 카메라
