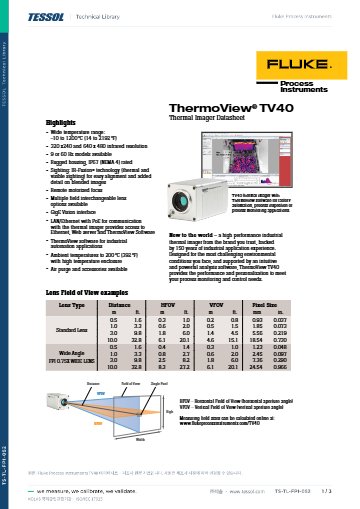

제품 자료: 데이터시트

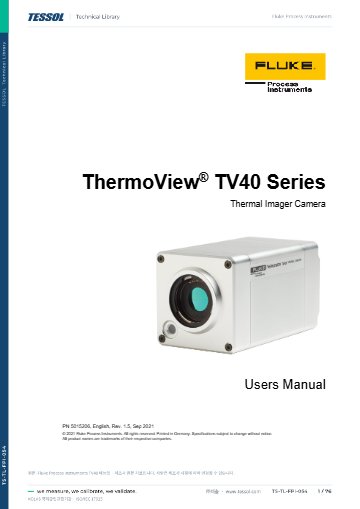

매뉴얼

제품문의 구매하기

설치 후에도 원격으로 초점을
맞추는 고정형 열화상 카메라

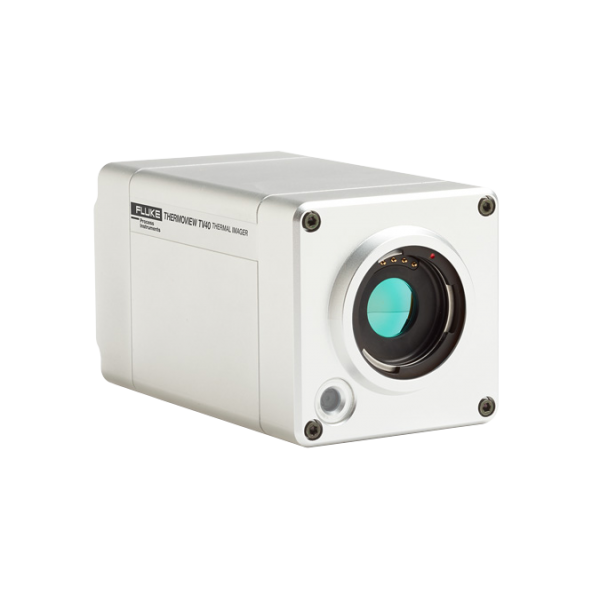

Fluke Process Instruments ThermoView TV40 고정형 열화상 카메라

견적 받기

Fluke Process Instruments 국내 공식 대리점

Fluke ThermoView TV40은 TV43(320 × 240)과 TV46(640 × 480)으로 구성된 고정형 열화상 카메라(공정용 서모그래피 카메라, Fixed Thermal Imager)입니다. -10~1200 °C 공정 표면을 가시광 조준 영상과 함께 상시 감시합니다.

IP67(NEMA 4) 하우징에 고온 외함을 더하면 주변 200 °C까지 설치할 수 있습니다. 전동 초점 렌즈를 원격으로 조절하므로 설치한 뒤에도 현장에 가지 않고 초점을 다시 잡을 수 있습니다. GigE Vision과 PoE로 기존 이더넷 설비에 연결되며, (주)테솔이 국내에 공식 공급합니다.

IP67

NEMA 4 하우징

200 °C

고온 외함 사용 시 주변 온도

9 · 60 Hz

주문 시 지정하는 프레임 속도

PoE

12 ~ 26 V DC 또는 PoE 전원

특징

가열로 주변 상시 감시를 위한
TV40 공정용 구성

핵심 특징	현장에서 달라지는 점
IR · 가시광 동시 조준	열화상과 가시광 영상을 겹쳐 보여 주므로 측정 대상 위치를 정확히 맞추고 설치 각도를 한 번에 정할 수 있습니다.
현장 교체 렌즈	사전 보정된 렌즈를 현장에서 교체하면 카메라가 자동으로 식별하므로 보정 작업을 다시 하지 않아도 됩니다.
표준 I/O 모듈	릴레이와 디지털 입출력, 4~20 mA 출력을 더해 PLC에 경보와 온도 신호를 직접 전달합니다.
GigE Vision · Modbus · Profinet	별도 게이트웨이 없이 기존 제어 시스템과 통신하며, EtherNet/IP도 소프트웨어 패키지로 지원합니다.
PoE 설치	이더넷 스위치 한 가닥으로 전원과 통신을 받아 배선 공사가 단순해집니다.
관심 영역 · 통과/실패 판정	관심 영역을 개수 제한 없이 지정하고 통과·실패 논리로 검사 기준을 정해 판정을 자동화합니다.

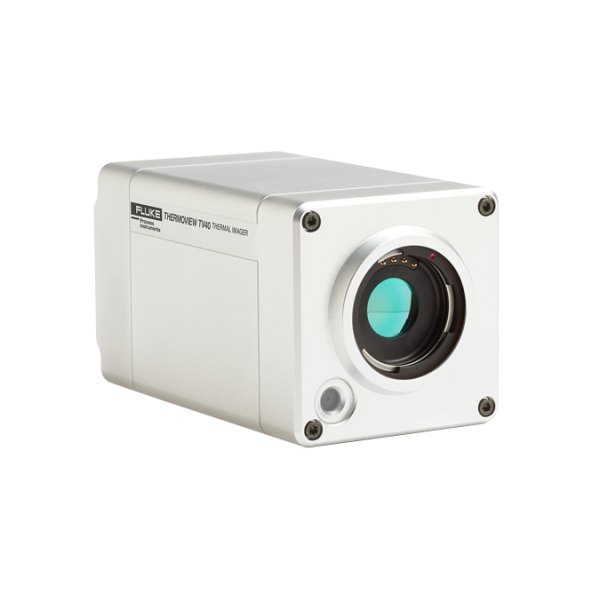

렌즈가 보이는 고정형 열화상 카메라 전면

방사율과 설치

TV40 방사율 설정과
고온 설치 조건

공정 표면은 재질마다 방사율이 달라 0.10~1.00 범위에서 방사율을 맞춰야 표시 온도가 실제에 가까워집니다. 광택 금속처럼 방사율이 낮은 표면은 주변 반사가 섞이므로 반사 요인도 함께 점검하세요. 고온 외함과 에어 퍼지를 더하면 가열로 주변에도 설치할 수 있습니다.

렌즈별 시야와 설치 거리

시야는 표준 렌즈 34° × 25.5°, 광각(0.75×) 45° × 34°, 2× 망원 17° × 12.7°, 4× 망원 8.5° × 6°입니다. 표준 렌즈라면 거리 1 m에서 가로 0.6 m, 세로 0.5 m 범위가 한 화면에 들어옵니다. 설치 거리는 이 시야 폭을 기준으로 정하세요.

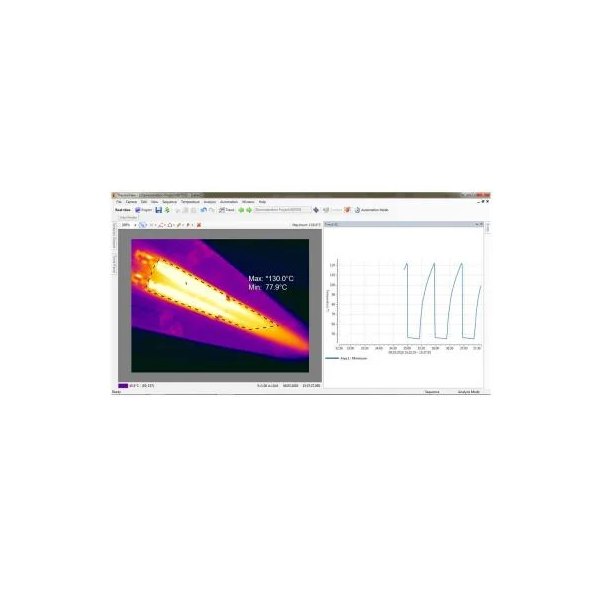

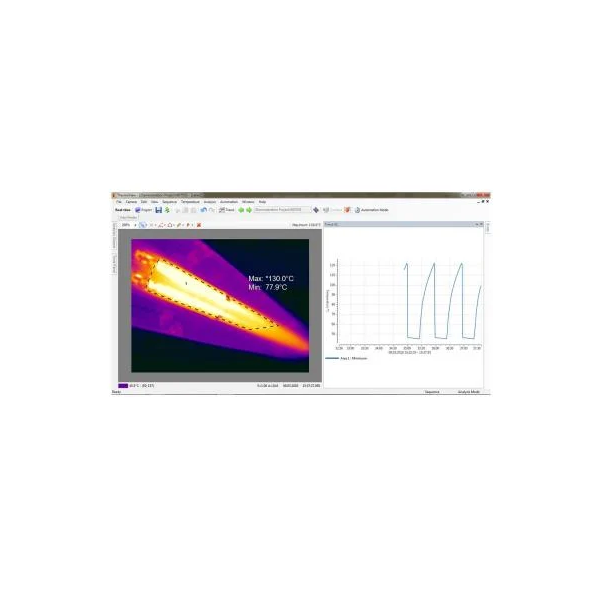

열화상 이미지와 온도 그래프가 표시된 PC 프로그램 화면

연동

TV40 PLC 연동과
측정 데이터 기록

확장 I/O는 릴레이 출력 2개, 디지털 입력·출력 각 16채널, 4~20 mA 또는 0~20 mA 아날로그 출력, 패시브 아이솔레이터로 구성됩니다. 관심 영역의 온도가 기준을 넘으면 PLC로 경보 신호를 보냅니다. 그래프와 이미지는 PNG, JPG, TXT, CSV, AVI로 내보내 품질 기록에 첨부할 수 있습니다.

사용 방법

ThermoView TV40
소프트웨어 패키지와 연결

TV40은 LAN/이더넷으로 내장 웹 서버와 ThermoView 소프트웨어에 접속합니다. ThermoView에서 관심 영역과 알람을 설정하고, Modbus·EtherNet/IP 패키지와 I/O 모듈로 제어 시스템에 신호를 전달합니다.

소프트웨어·도구	하는 일
ThermoView Lite · ThermoView Software	관심 영역·알람 무제한 설정, IR-Fusion, 다중 카메라 통신
ThermoView Modbus · ThermoView EtherNet/IP	PLC·제어 시스템 연동 패키지
통합 웹 서버	LAN으로 카메라 접속
확장 I/O 모듈	릴레이·디지털 입출력·4~20 mA 출력으로 경보 전달

처음 연결하는 순서

순서	할 일
1	카메라를 PoE 스위치에 이더넷 케이블로 연결하거나 DC 12~26 V 전원과 LAN을 따로 연결합니다.
2	PC에 ThermoView Software를 설치하고 LAN으로 카메라에 접속하세요.
3	관심 영역을 그리고 영역별 알람 기준과 합격·불합격 조건을 설정합니다.
4	PLC로 경보를 보내려면 I/O 모듈 출력이나 Modbus·EtherNet/IP 패키지를 지정하세요.
5	그래프와 이미지는 PNG, JPG, TXT, CSV, AVI로 내보내 품질 기록에 첨부합니다.

공식 다운로드 페이지의 ThermoView Software 파일은 ThermoView_SW_v7.5.230.zip입니다. 설치 전에 함께 안내된 소프트웨어 사용권 문서를 확인하세요.

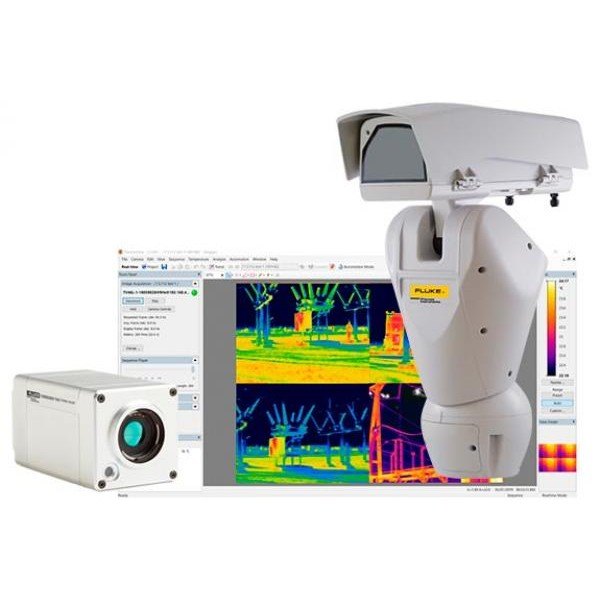

팬틸트 하우징과 카메라, 소프트웨어 화면 구성

사양

TV43 · TV46
해상도별 비교 사양

항목	TV43	TV46
적외선 해상도	320 × 240 (76,800 화소)	640 × 480 (307,200 화소)
가시광 카메라 (조준용)	640 × 480	640 × 480

시리즈 공통 사양

항목	사양
측정 범위	-10 ~ 1200 °C
정확도	±2 °C 또는 ±2 % (읽음값)
검출기 · 스펙트럼 대역	비냉각 초점면 배열(FPA) · 8 ~ 14 µm
프레임 속도	9 또는 60 프레임/s (주문 시 지정)
시야 (표준 렌즈)	34° × 25.5°
추가 렌즈	0.75× 광각 45° × 34° · 2× 17° × 12.7° · 4× 8.5° × 6° · 매크로
초점	적외선 15 cm ~ ∞ 원격 모터 초점 · 가시광 60 cm ~ ∞
방사율 보정	0.10 ~ 1.00
인터페이스	GigE Vision · 이더넷/TCP/IP · Modbus · Profinet · 통합 웹 서버
전원	12 ~ 26 V DC 또는 PoE · 전형 8 W, 최대 13 W
LED 표시	전원 공급 표시 · 시스템 오류 코드
하위 측정 범위	소프트웨어 설정: -20 ~ 80 °C · -20 ~ 1200 °C
렌즈 식별 · 초점	현장 교환 렌즈 자동 식별 · 원격 전동 초점
소프트웨어 패키지	ThermoView Lite · ThermoView · EtherNet/IP · Modbus · 중요 자산 · 백라이트
확장 I/O	릴레이 출력 2 · 디지털 입력 16채널 · 디지털 출력 16채널 · 아날로그 출력 4 ~ 20 mA 또는 0 ~ 20 mA · 패시브 아이솔레이터
분석 · 기록	무제한 관심 영역 · 알람 · 통과 · 실패 논리 · PNG · JPG · TXT · CSV · AVI 내보내기
환경	IP67 (NEMA 4) · 동작 -10 ~ 50 °C · 고온 외함 사용 시 주변 200 °C까지
보관 온도	-20 ~ 50 °C
습도	10 ~ 95 % (비응결)
충격	IEC 60068-2-27 50 g · 6 ms · 3축
진동	IEC 60068-2-26 3 g · 11 ~ 200 Hz · 3축
크기 (W × H × L)	약 83 × 83 × 158 mm
무게	약 1.08 kg
전자파 적합성	EN 61326-1:2013 (산업용)
보증	2년

렌즈별 시야 폭

렌즈	거리	가로 시야	세로 시야
표준	0.5 m	0.3 m	0.2 m
표준	1.0 m	0.6 m	0.5 m
표준	3.0 m	1.8 m	1.4 m
표준	10.0 m	6.1 m	4.6 m
광각 (0.75×)	0.5 m	0.4 m	0.3 m
광각 (0.75×)	1.0 m	0.8 m	0.6 m
광각 (0.75×)	3.0 m	2.5 m	1.8 m
광각 (0.75×)	10.0 m	8.3 m	6.1 m

활용 분야

가열로·킬른 표면을
상시 감시하는 현장

가열·킬른 설비 — 가열로와 킬른 표면 온도를 24시간 기록해 이상 발열을 조기에 식별합니다.
고온 주변 설치 — 고온 외함과 에어 퍼지로 가열로 인접 위치에 설치합니다.
자동 경보 — 관심 영역 온도가 기준을 넘으면 PLC로 신호를 전송합니다.
품질·자산 검사 — 통과·실패 판정을 검사 흐름에 넣어 합격 기준을 자동화합니다.

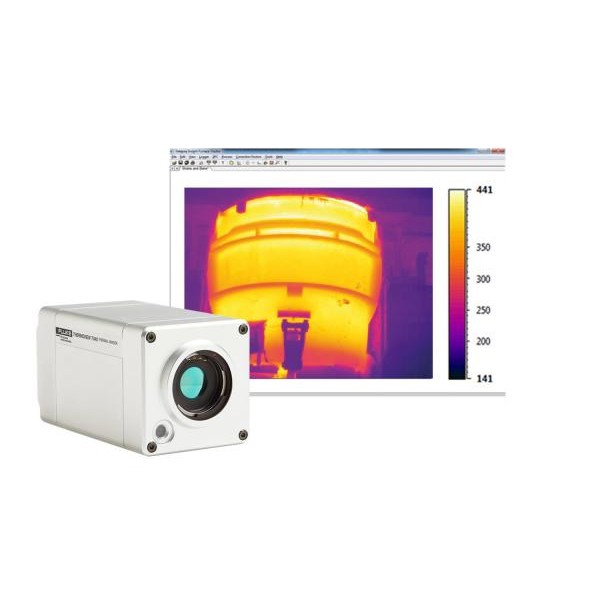

열화상 카메라와 가마 열화상 분석 화면

선택 가이드

조준·연동 방식으로 고르는
공정용 열화상 카메라

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
IR·가시광 조준과 전동 초점 렌즈가 필요할 때	TV40	GigE Vision과 PoE, 확장 I/O, 현장 교체 렌즈를 갖춰 가열로 주변 상시 감시와 PLC 연동에 맞습니다.
PC 없이 웹 화면과 MQTT·OPC UA로 독립 운용할 때	TV30	SA 모델이 내장 입출력 3개씩을 갖추고 -10~1300 °C를 측정해 PC 없는 독립 운용에 맞습니다.
연구실에서 소프트웨어 제어와 MATLAB 연동이 필요할 때	RSE300 · RSE600	SmartView R&D로 원격 제어하고 IP67 외함을 갖춰 연구실 시험과 MATLAB 연동에 적합합니다.
킬른 쉘 전체를 한 장으로 보고 싶을 때	CS400	MP 라인스캐너 기반 시스템에 TV40을 함께 연동해 킬른 쉘 전체를 한 장의 열화상으로 감시합니다.

구성·옵션

TV40 렌즈·외함·소프트웨어
구성

구분	구성	설명
모델	TV43 · TV46	적외선 해상도 320 × 240과 640 × 480.
프레임 속도	9 또는 60 프레임/s	주문 시 지정합니다.
렌즈	표준 · 0.75× 광각 · 2× · 4× · 매크로	현장에서 교체하며 카메라가 자동 식별합니다.
외함 · 액세서리	고온 외함 · 에어 퍼지 · PoE 인젝터 · 보호 윈도우 · 수냉/에어 퍼지 외함 · 24 VDC 전원 · DIN 레일 · 마운팅 베이스	고온 위치 설치용 구성입니다.
소프트웨어	ThermoView Lite · ThermoView · EtherNet/IP · Modbus · 중요 자산 · 백라이트	소프트웨어 패키지로 선택합니다.

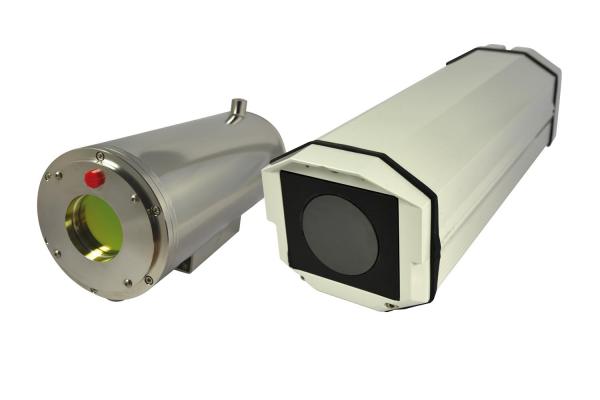

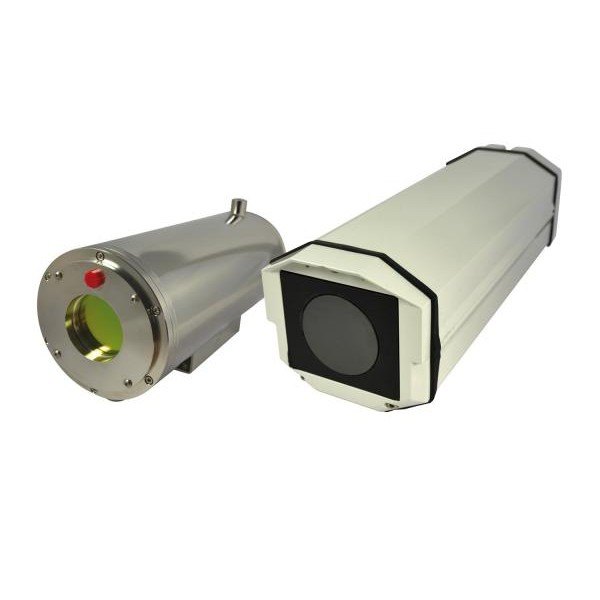

열화상 카메라용 보호 하우징 두 종류

TV40과 함께 보는
공정 온도 감시 장비

TV40의 TV43과 TV46은 무엇이 다릅니까?
적외선 검출기 해상도만 다릅니다. TV43은 320 × 240, TV46은 640 × 480이며 나머지 사양은 같습니다.
TV40 프레임 속도는 설치한 뒤에 바꿀 수 있습니까?
아닙니다. 9 또는 60 프레임/s는 주문할 때 정합니다. 빠른 움직임을 감시하는 공정이라면 60 프레임/s를 지정하세요.
공정용 열화상 카메라의 렌즈를 현장에서 교체할 수 있습니까?
네, 보정된 교체 렌즈를 현장에서 끼우면 카메라가 자동으로 식별합니다. 초점은 원격 전동 초점으로 조절합니다.
TV40을 옥외나 고온 위치에도 설치할 수 있습니까?
네, IP67(NEMA 4) 하우징이며 고온 외함을 쓰면 주변 200 °C까지 설치할 수 있습니다. 먼지가 많은 위치라면 에어 퍼지를 함께 구성하세요.
TV40과 PLC를 연동하는 프로토콜은 무엇입니까?
Modbus와 EtherNet/IP, Profinet을 지원하며, 릴레이와 디지털 I/O로 경보를 직접 전달합니다. 쓸 수 있는 연동 방식은 소프트웨어 패키지에 따라 달라집니다.
