Reed R2160 열화상카메라

MODEL
R2160
브랜드
REED INSTRUMENTS

초점 조작 없이 찍어⁣ 과열 지점을 찾는 열화상 카메라

REED R2160 열화상 카메라⁣ 검출기 : 160 × 120 (19,200 화소)⁣ 시야 (FOV) : 56 × 42°⁣ 최소 초점 거리 : 0.25 m

견적 받기

Reed 한국 독점 공급 파트너

REED R2160은 160 × 120(19,200 화소) 비냉각 마이크로볼로미터 검출기로 -10~400 °C를 측정하는 보급형 열화상 카메라(Thermal Imaging Camera, IR 카메라)입니다. 고정 초점과 IP65 외함을 갖춰 전기 분전반·공조 설비·건물 외피의 과열 지점을 현장에서 빠르게 찾을 수 있습니다.

NETD 50 mK의 열 감도로 작은 온도 차를 구분하며, 정확도는 ±2 °C 또는 읽음값의 ±2 %입니다. 2 m 낙하 시험을 거친 본체라 이동이 잦은 점검 업무에 알맞고, 리튬 이온 배터리로 약 6시간 사용할 수 있습니다. 이 열화상 카메라는 (주)테솔이 국내에 공식 공급합니다.

160 × 120

19,200 화소 적외선 검출기

-10 ~ 400 °C

측정 범위

IP65

먼지와 분사수를 막는 외함

약 6시간

1회 충전 사용 시간

특징

초점 조작 없이⁣ 바로 찍는 열화상 카메라

핵심 특징현장에서 달라지는 점
고정 초점초점을 맞추는 단계가 없어 대상을 겨누고 바로 찍으면 되므로, 분전반 여러 곳을 도는 순회 점검이 빨라집니다.
최소 초점 거리 0.25 m가까운 접속부와 단자대도 흐려지지 않는 거리까지 다가가 촬영할 수 있습니다.
LED 손전등어두운 기계실이나 천장 안쪽에서도 불빛으로 대상을 먼저 찾은 뒤 바로 열화상으로 확인할 수 있습니다.
고온·저온 점 자동 표시와 알람가장 뜨거운 점과 차가운 점이 화면에 자동으로 표시되고, 사용자가 정한 기준을 넘으면 알람이 울려 이상 지점을 놓치지 않습니다.
5종 컬러 팔레트Iron·Rainbow·Gray·Red-White·White-Blue 중 대상 표면에 맞는 색을 고르면 온도 차가 더 잘 보입니다.
삼각대 장착같은 위치에서 장시간 감시하거나 반복 촬영할 때 구도를 고정할 수 있습니다.

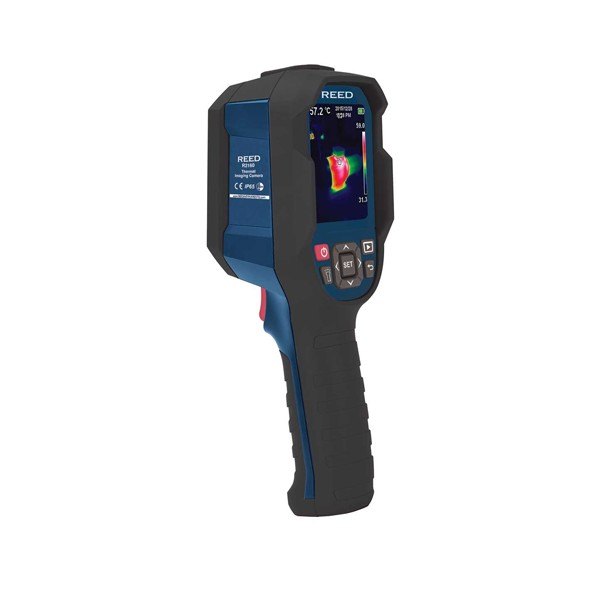

REED INSTRUMENTS R2160 - 컬러 화면과 조작 버튼이 보이는 열화상카메라 사선 모습
컬러 화면과 조작 버튼이 보이는 열화상카메라 사선 모습

방사율·거리

표면 재질에 맞춘⁣ 방사율 설정

방사율은 0.01~0.99 안에서 조정할 수 있습니다. 광택 금속처럼 방사율이 낮은 표면은 주변 반사가 섞이므로, 테이프를 붙이거나 도료를 칠한 자리에서 측정하면 읽음값이 안정됩니다.

시야 56 × 42°의 넓은 화각은 분전반 한 면을 한 장에 담기에 유리하고, 멀리 있는 작은 대상은 가까이 다가가 찍는 편이 정확합니다. 촬영 결과는 BMP 형식으로 마이크로 SD 카드에 저장되며, PC 소프트웨어(Windows 7/8/10/11)로 열어 볼 수 있습니다.

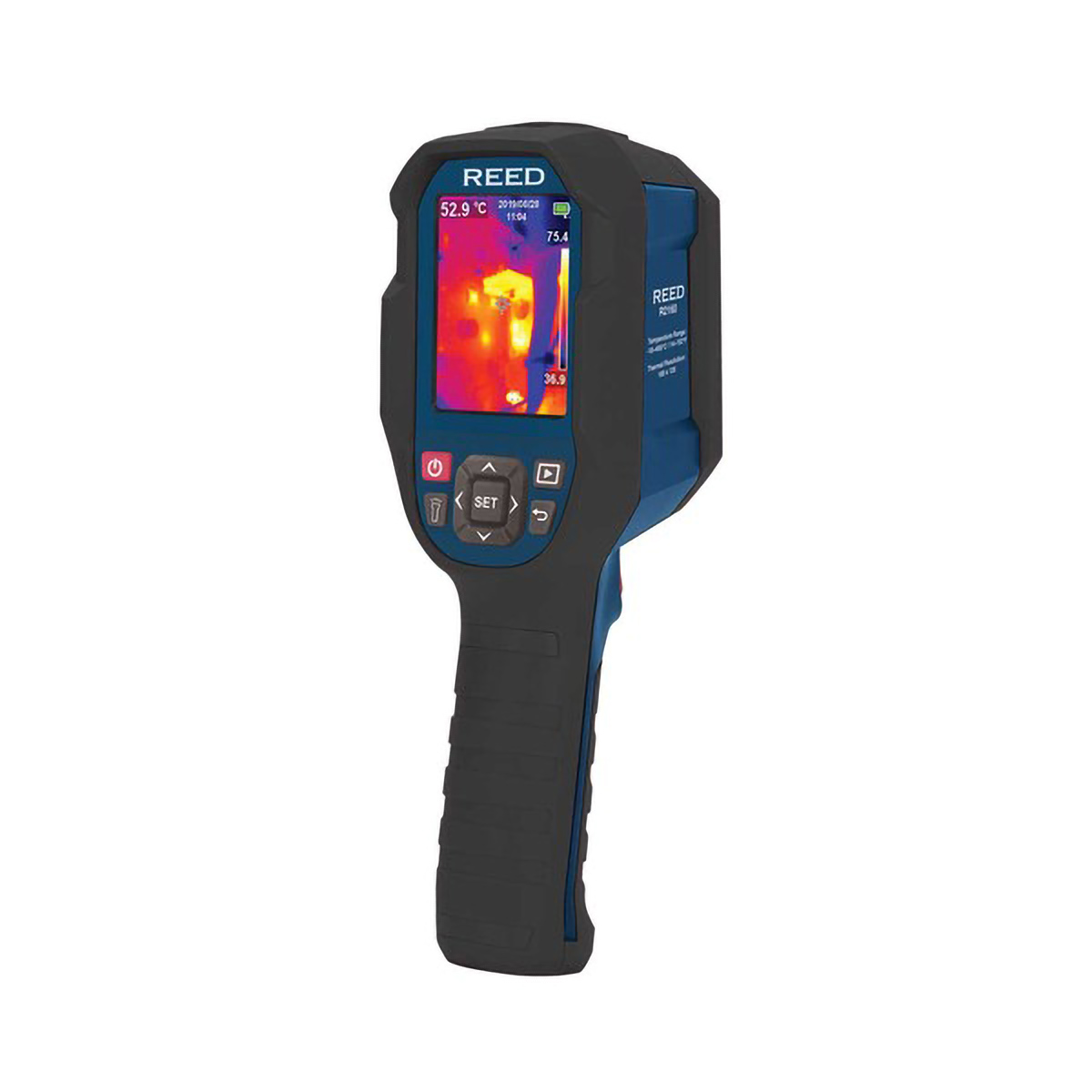

Reed R2160 열화상카메라 제품 사진

반사가 큰 표면은 테이프로 보정

광택 배선과 금속 덮개는 방사율이 낮아 주변 열원이 비쳐 보입니다. 방사율이 높은 테이프를 붙이고 카메라 방사율을 그 테이프에 맞춘 뒤 측정하면 접속부의 실제 온도 차가 화면에 드러납니다.

교정

순회 점검용 열화상의⁣ 교정 주기

측정 정확도를 유지하려면 사용 빈도에 맞춰 주기적으로 교정하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목과 일정을 정리해 안내해 드립니다.

사용 방법

REED R2160⁣ 이미지 저장과 PC 소프트웨어

R2160은 촬영한 열화상을 BMP 형식으로 16 GB micro SD 카드에 저장합니다. REED 웹사이트에서 R2160용 PC 소프트웨어(Windows 7/8/10/11)를 내려받을 수 있고, PC 연결은 USB Type-C 케이블을 사용합니다.

소프트웨어·도구하는 일
REED PC 소프트웨어R2160용 PC 소프트웨어(www.reedinstruments.com/software에서 내려받기)
Playback 버튼카메라에서 저장한 이미지 갤러리 보기, Image Details 확인과 삭제
Advanced SettingsFormat SD, Auto Save 설정

처음 연결하는 순서

순서할 일
1새 micro SD 카드는 Advanced Settings Menu의 Format SD에서 Yes를 골라 SET으로 포맷하세요.
2자동 저장이 필요하면 Advanced Settings Menu의 Auto Save를 Yes로 정합니다.
3대상을 화면에 맞춘 뒤 Trigger를 당겨 이미지를 저장하세요.
4Playback 버튼으로 갤러리를 열어 저장한 이미지를 확인합니다.
5www.reedinstruments.com/software에서 R2160용 소프트웨어를 내려받아 설치하고, USB Type-C 케이블로 PC에 연결하세요.

PC USB 포트로 충전할 때는 카메라를 끈 상태로 두거나 PC에서 하드웨어 안전 제거를 마친 뒤 충전하세요.

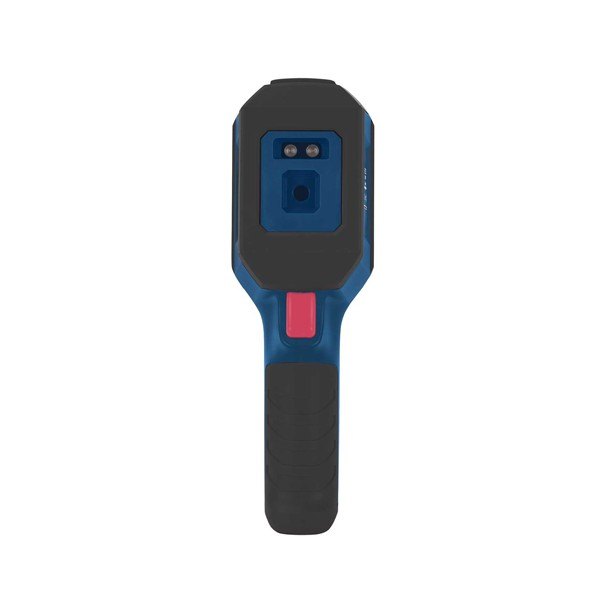

REED INSTRUMENTS R2160 - 렌즈부와 트리거 버튼이 보이는 카메라 후면
렌즈부와 트리거 버튼이 보이는 카메라 후면

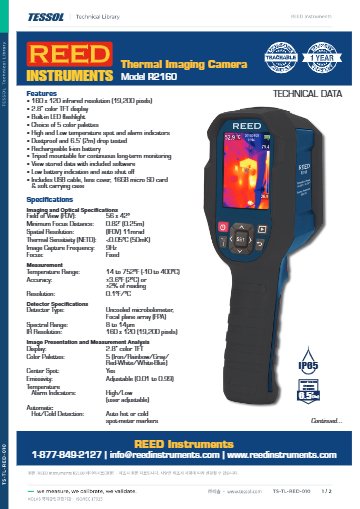

사양

160 × 120 검출기와⁣ IP65 본체 사양

항목사양
검출기160 × 120 (19,200 화소) · 비냉각 마이크로볼로미터 FPA · 8 ~ 14 µm
시야 (FOV)56 × 42°
최소 초점 거리0.25 m
측정 범위-10 ~ 400 °C
측정 분해능0.1 °C
정확도±2 °C 또는 읽음값의 ±2 %
NETD< 0.05 °C (50 mK)
프레임 · 초점9 Hz · 고정 초점
화면2.8인치 컬러 TFT · 320 × 240
컬러 팔레트5가지 (Iron · Rainbow · Gray · Red-White · White-Blue)
방사율0.01 ~ 0.99 조정
측정 표시중앙 스팟 · 고온 · 저온 점 자동 표시 · 사용자 조정 온도 알람
이미지 형식 · 저장BMP · 마이크로 SD 카드 (16 GB 포함)
내장 조명LED 손전등
배터리3.7 V / 5000 mAh 리튬 이온 · 약 6시간 · 본체 내 충전 약 4시간 · 저전압 표시
자동 차단5 · 10 · 30분 (사용자 조정)
PC 연결 · 소프트웨어USB Type-C · 웹 다운로드 · Windows 7/8/10/11
지원 언어영어 · 프랑스어
삼각대장착 가능
내구성 · 인증IP65 · 2 m 낙하 시험 · CE
작동 온도0 ~ 50 °C
보관 온도-20 ~ 60 °C
습도10 ~ 90 % (작동 · 보관)
최대 작동 고도2000 m
치수236 × 76 × 86 mm
무게454 g

활용 분야

고정 초점 열화상이⁣ 쓰이는 순회 점검 현장

  • 전기 설비 — 분전반과 배선 접속부의 발열 지점을 찾아 정기 점검 기록으로 남깁니다.
  • 공조 설비 — 배관과 덕트의 온도 분포로 단열 불량과 막힘을 구분합니다.
  • 건물 점검 — 벽과 천장의 온도 차이로 단열이 약한 부위를 확인합니다.
  • 기계 점검 — 모터와 베어링의 과열을 정기적으로 비교합니다.

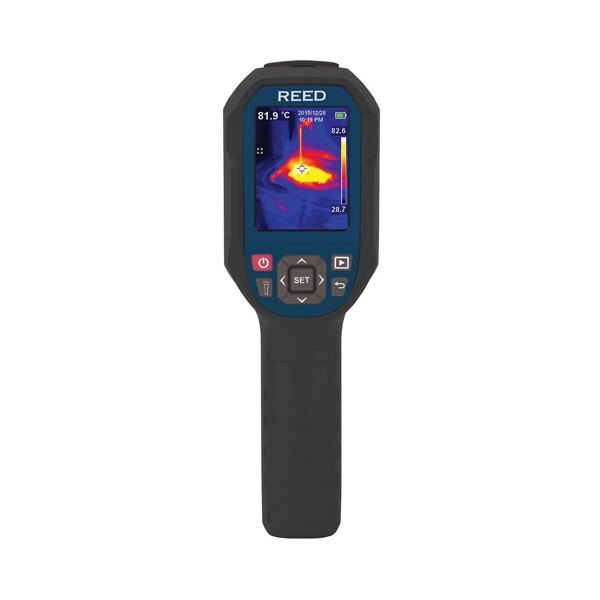

REED INSTRUMENTS R2160 - 표시창에 열화상이 나타난 카메라 전면
표시창에 열화상이 나타난 카메라 전면

선택 가이드

고정 초점과⁣ 수동 초점 비교

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
초점 조작 없이 순회 점검을 할 때R216056 × 42° 넓은 시야와 고정 초점으로 바로 찍을 수 있고, NETD 50 mK 감도와 IP65 외함을 갖췄습니다.
초점을 직접 맞추고 가시광 사진도 남길 때R2100수동 초점 50 Hz에 640 × 480 가시광 카메라와 PIP가 있어 열화상과 실물 사진을 함께 남깁니다.
-10 °C 아래 -20 °C까지 저온 구간을 볼 때R2100저온 -20 ~ 150 °C와 고온 0 ~ 400 °C 두 구간으로 나눠 측정합니다.
Wi-Fi 연동 보급형이 필요할 때Fluke TiS20+120 × 90 검출기에 Wi-Fi를 갖춘 IP54 모델로, 결과를 무선으로 옮겨야 할 때 알맞습니다.

구성·옵션

기본 구성과⁣ 선택 키트

구분항목비고
구성품열화상 카메라 본체기본 구성
구성품USB 케이블 · 렌즈 커버기본 구성
구성품마이크로 SD 카드 16 GB기본 구성
구성품휴대용 케이스기본 구성
키트R2160-KIT선택 사양
키트R2160-KIT2 (열 스트레스 측정기 포함)선택 사양
