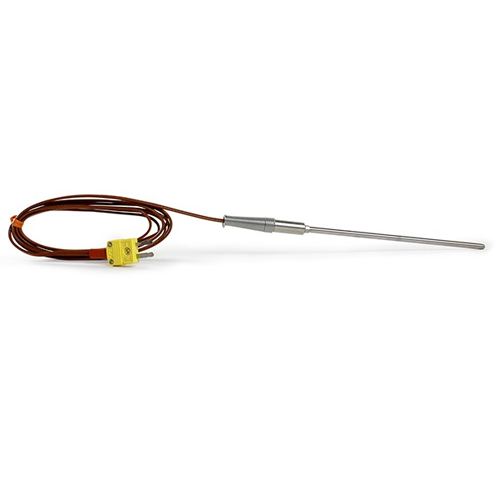

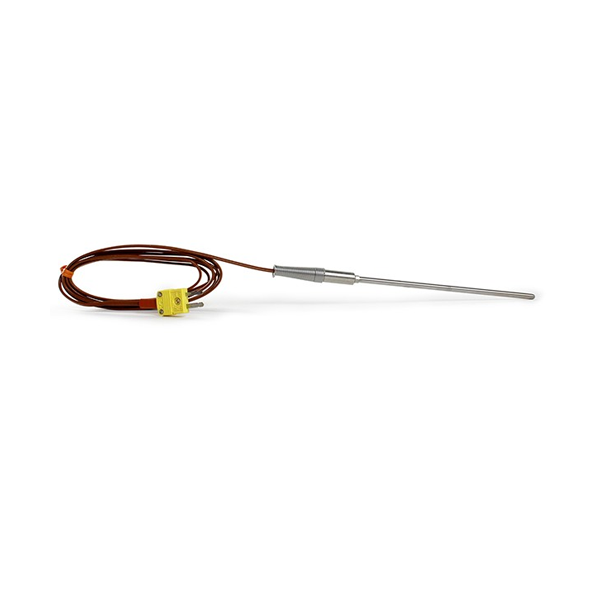

MadgeTech TJ72-CASS-316U-6-SMPW-M 프로브

MadgeTech TJ72-CASS-316U-6-SMPW-M 프로브

MODEL
TJ72-CASS-316U-6-SMPW-M
브랜드
MADGETECH

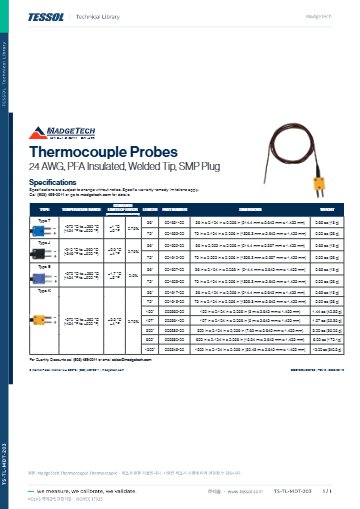

제품 자료
제품문의 구매하기

자석으로 표면에 붙이거나
설비에 꽂는 K형 열전대 프로브

MadgeTech MP1-K-36 · TJ72 K형 열전대 프로브

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech K형 열전대 프로브는 36 in 케이블에 마그네틱 마운트를 단 MP1-K-36-SMPW-M과 72 in 케이블에 6 in 외피를 단 TJ72-CASS-316U-6-SMPW-M으로 구성한 열전대 프로브(Type K Thermocouple)입니다. MadgeTech 열전대 로거에 연결해 표면과 설비 내부의 온도를 측정합니다.

이 페이지는 「MadgeTech K형 열전대 프로브 (MP1-K-36-SMPW-M · TJ72-CASS-316U-6-SMPW-M)」에 속한 상품 3종이 함께 쓰는 안내입니다. MadgeTech TJ72-CASS-316U-6-SMPW-M 프로브의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

MP1은 -100 ~ +370 °C를 자석으로 금속 표면에 붙여 측정하고, TJ72는 -200 ~ +899 °C를 외피 프로브로 측정하므로 고온 설비 내부까지 닿습니다. 두 모델 모두 (주)테솔이 국내에 공식 공급합니다.

-100 ~ +370 °C

MP1-K-36 측정 범위

-200 ~ +899 °C

TJ72 측정 범위

36 in

MP1 케이블 길이

72 in

TJ72 케이블 길이

특징

고정 방식과 외피로
나뉘는 두 모델

핵심 특징현장에서 달라지는 점
마그네틱 마운트 (MP1)자석으로 금속 표면에 붙으므로 배관과 탱크 표면 온도를 접착 작업 없이 측정할 수 있습니다.
오버브레이드 리드 (MP1)스테인리스 오버브레이드 유리 표준 리드가 +482 °C까지 견디므로 가열면 근처에서도 선이 상하지 않습니다.
6 in 외피 (TJ72)304 스테인리스 외피가 +900 °C까지 견디므로 고온 설비 안쪽에 삽입해 측정할 수 있습니다.
PFA 리드 (TJ72)PFA 테플론 리드가 +260 °C까지 견디므로 약품이 닿는 환경에도 적용할 수 있습니다.
72 in 케이블 (TJ72)긴 케이블 덕분에 로거를 설비에서 떨어진 곳에 둘 수 있습니다.

모델 선택

설치 위치로
정하는 열전대 모델

금속 표면 온도만 확인한다면 MP1으로 충분하고, 설비 내부로 들어가는 측정에는 TJ72를 선택하세요. TJ72의 72 in 케이블은 약 183 cm이므로 로거와 측정점 사이 거리를 먼저 재어 보세요.

MP1 마그네틱 마운트 장착

MP1은 25 × 38 × 25 mm 크기의 마그넷으로 금속 면에 고정합니다. 표면이 도장되어 있거나 요철이 있으면 접촉이 약해지므로 평평한 맨 금속 면에 붙이세요.

사양

K형 열전대 2개 모델 비교와
공통 사양

항목MP1-K-36-SMPW-MTJ72-CASS-316U-6-SMPW-M
프로브 타입K형 열전대K형 열전대
품번900383-00902394-00
온도 범위-100 ~ +370 °C-200 ~ +899 °C
정확도0 °C 초과: >2.2 °C 또는 실측값의 0.4%0 °C 초과: >1.1 °C 또는 실측값의 0.4%
리드 와이어 재질스테인리스 오버브레이드 유리 표준PFA 테플론
리드 와이어 온도 범위+482 °C+260 °C
케이블 길이36 in72 in
시스 재질해당 없음304 스테인리스 스틸
시스 길이해당 없음6 in
시스 온도 범위해당 없음+900 °C
마그넷 크기25 × 38 × 25 mm (1.0 × 1.5 × 1.0 in)해당 없음

시리즈 공통 사양

항목사양
센서 타입K형 열전대
연결MadgeTech 열전대 로거

활용 분야

설치 위치에 따른
측정 작업

  • 배관·탱크 표면 — MP1을 자석으로 붙여 표면 온도를 기록합니다.
  • 떨어진 설비 지점 — TJ72의 72 in 케이블 덕분에 로거를 안전한 위치에 두고 측정합니다.
  • 고온 설비 내부 — 6 in 외피를 삽입해 설비 안쪽 온도를 측정합니다.

선택 가이드

설치 위치에 따른
모델 선택

이럴 때권장 모델선택 이유
금속 표면에 붙여 측정할 때MP1-K-36-SMPW-M마그네틱 마운트에 36 in 케이블을 갖추었기 때문입니다.
설비 내부와 고온을 측정할 때TJ72-CASS-316U-6-SMPW-M6 in 외피로 +899 °C까지 측정하기 때문입니다.

구성·옵션

열전대 프로브 품번과
구성

  • MP1-K-36-SMPW-M: 품번 900383-00, K형 36 in 마그네틱 마운트형
  • TJ72-CASS-316U-6-SMPW-M: 품번 902394-00, 케이블 72 in, 외피 6 in
