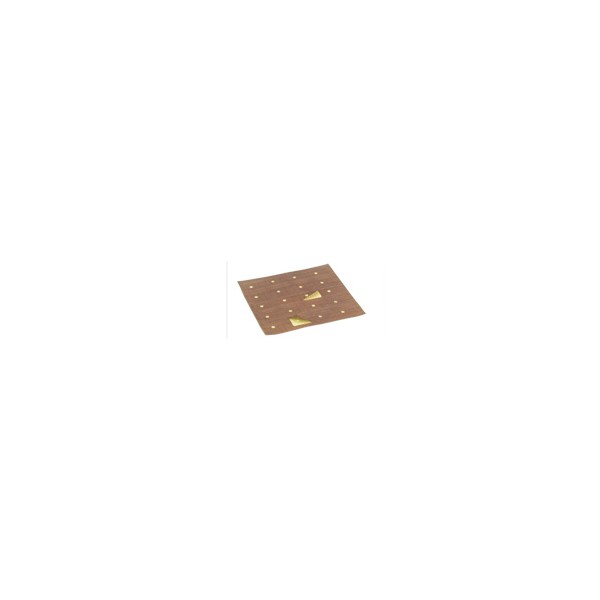

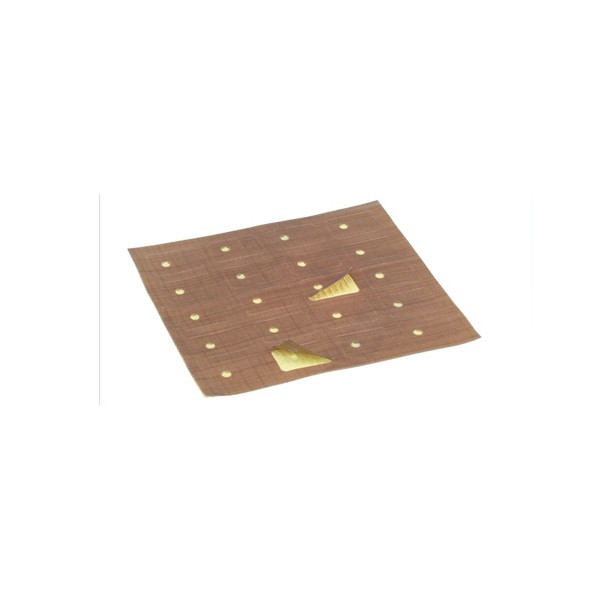

TC Direct 412-538 열 접착 패드

TC Direct 412-538 열 접착 패드

MODEL
412-538
브랜드
TC
제품 자료
제품문의 구매하기

열전대와 계측기를 잇는
코일 연장선과 부착 패드

TC Direct 832 코일 연장선 · 412-538 열 부착 패드

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 832 시리즈는 열전대 센서와 계측기를 잇는 코일 열전대 연장선(코일 보상 리드)입니다. K형은 1·2·5·10 m, T형과 J형은 1·2 m 길이에 플러그-플러그와 플러그-소켓 끝 모양이 있습니다. 412-538은 배관 표면에 열전대를 붙이는 열 부착 패드로, 100개입 구성입니다.

패드는 -50~+250 °C에서 사용하며 PFA 용접 팁 열전대에 적합합니다. 연장선 16개 품번과 패드로 구성된 이 부속은 (주)테솔이 국내에 공식 공급합니다.

16품번

832 시리즈 연장선 구성 수

1 ~ 10 m

K형 연장선 길이 범위

100개입

패드 한 팩(20개 5장)

-50 ~ +250 °C

412-538 패드 사용 범위

특징

길이와 끝 모양을
고르는 연장선

핵심 특징현장에서 달라지는 점
형별 품번 구분K·T·J형 품번이 나뉘어 있어 센서 형식에 맞는 연장선을 잘못 연결할 위험이 줄어듭니다.
1 ~ 10 m 길이 선택K형은 1·2·5·10 m 중에서 계측기까지의 거리에 맞춰 고릅니다.
끝 모양 선택플러그-플러그와 플러그-소켓 중에서 센서와 계측기 커넥터 조합에 맞춰 고릅니다.
코일 구조코일이 늘어났다 줄어드는 구조라 이동 장비 주변에서도 선이 느슨하게 처지지 않습니다.
PFA 용접 팁 짝패드는 PFA 용접 팁 열전대 부착에 맞춰져 있어 센서가 안정적으로 고정됩니다.
100개입 패드20개짜리 5장으로 구성되어 여러 지점에 반복 부착하는 시험에도 수량이 넉넉합니다.
TC 412-538 - 점착 처리된 얇은 열 접착 패드 외형
점착 처리된 얇은 열 접착 패드 외형

길이 선택

연장선 길이와
끝 모양 선택 기준

계측기가 가까우면 1 m 품번을, 멀면 5 m 또는 10 m 품번을 고릅니다. 5 m와 10 m는 K형에만 있고 T형과 J형은 1 m와 2 m 품번으로 구성됩니다.

센서 쪽 커넥터가 플러그이고 계측기 쪽도 플러그라면 플러그-플러그를, 중간에 소켓과 연결해야 하면 플러그-소켓을 선택하세요. 패드는 배관, 오븐 문, 가공 제품 표면에 열전대를 붙일 때 사용합니다.

표면에 열전대를 붙이는 열 부착 패드

패드 한 장에 20개가 배열되어 있어 필요한 만큼만 떼어 사용합니다. 크기는 10 × 15 mm이며 배관과 오븐 문 같은 표면에 열전대를 고정합니다.

사양

연장선 · 패드
비교 사양

항목832 시리즈 코일 연장선412-538 열 부착 패드
품목코일 열전대 연장선열 부착 패드
센서 형K · T · J해당 없음
길이 · 크기K형 1 · 2 · 5 · 10 m / T · J형 1 · 2 m10 × 15 mm (공칭)
끝 모양플러그-플러그, 플러그-소켓해당 없음
사용 온도해당 없음-50 ~ +250 °C
구성품번별 1개100개입 (20개 5장)
권장 짝열전대 센서, 계측기PFA 용접 팁 열전대

시리즈 공통 사양

항목사양
연장선 구조코일 구조, 미니어처 플러그 끝
연장선 품번 범위832-150 ~ 832-272
패드 용도배관, 오븐 문, 가공 제품 표면에 열전대 고정

활용 분야

연장 배선과
표면 고정이 필요한 곳

  • 배관 표면 측정 — 패드로 센서를 붙여 배관 온도를 측정합니다.
  • 오븐 문·가열 장비 — 장비 표면 온도를 패드로 고정해 측정합니다.
  • 가공 제품 표면 — 공정 중 제품 표면에 열전대를 고정합니다.
  • 계측기 배선 구간 — 열전대 선을 계측기까지 연장선으로 연결합니다.

선택 가이드

거리와 센서 형별
권장 품번

이럴 때 (현장 조건)권장 모델선택 이유
계측기가 가까울 때1 m 품번 (832-150 외)짧은 코일로 선 정리가 쉽습니다.
계측기가 멀 때 (K형)5 m · 10 m 품번 (832-170, 832-174 외)긴 거리에도 K형 센서를 이어 사용합니다.
T형이나 J형 센서일 때1 m · 2 m 품번T·J형은 1 m와 2 m 품번으로 구성됩니다.
PFA 용접 팁 열전대를 표면에 붙일 때412-538100개입 패드입니다.

구성·옵션

전체 품번 목록

품번구성길이 또는 크기
832-150K형 · 플러그-플러그1 m
832-156K형 · 플러그-플러그2 m
832-170K형 · 플러그-플러그5 m
832-174K형 · 플러그-플러그10 m
832-162K형 · 플러그-소켓1 m
832-168K형 · 플러그-소켓2 m
832-172K형 · 플러그-소켓5 m
832-176K형 · 플러그-소켓10 m
832-230T형 · 플러그-플러그1 m
832-236T형 · 플러그-플러그2 m
832-242T형 · 플러그-소켓1 m
832-248T형 · 플러그-소켓2 m
832-254J형 · 플러그-플러그1 m
832-260J형 · 플러그-플러그2 m
832-266J형 · 플러그-소켓1 m
832-272J형 · 플러그-소켓2 m
412-538열 부착 패드 100개입 (20개 5장)10 × 15 mm
