TC Direct 402-700과 402-716은 열전대를 압연해 폴리이미드 적층판 사이에 매립한 접착식 박막 열전대(박막 표면 온도 센서)입니다. 두께 0.13 mm의 20 × 12 mm 패치를 작은 부품과 곡면 표면에 붙여 전기 부품 조사와 오븐 벽 온도 측정에 사용합니다.

402-700 표준형은 -30~+220 °C, 402-716 항공 구조용은 -250~+300 °C 범위를 측정하며, 후자는 열용량이 낮아 온도 변화에 밀리초 단위로 반응합니다. 이 박막 열전대는 (주)테솔이 국내에 공식 공급합니다.

0.13 mm

박막 패치 두께

20 × 12 mm

패치 크기

-30 ~ +220 °C

402-700 표준형 사용 범위

-250 ~ +300 °C

402-716 항공 구조용 사용 범위

특징

얇고 평평한
구조의 이점

핵심 특징현장에서 달라지는 점
얇은 두께표면에 얇게 붙어 측정 대상의 열 흐름을 거의 바꾸지 않고 온도를 읽습니다.
압연 후 적층 구조열전대를 압연해 평평한 면을 만들고 폴리이미드 적층판이 열전대를 받치고 절연합니다.
접착 설치접착 용접 화합물로 붙이므로 나사 구멍이나 기계 가공 없이 설치합니다.
빠른 응답(402-716)열용량이 매우 낮아 밀리초 단위로 변하는 표면 온도를 기록합니다.
리드 선택402-700은 지름 0.2 mm 유리섬유 리드, 402-716은 지름 0.25 mm 카프톤 리드 2 m를 사용합니다.
맞춤 치수(402-716)요청에 따라 고객 치수로 제작해 특수 형상 부품에 맞춥니다.

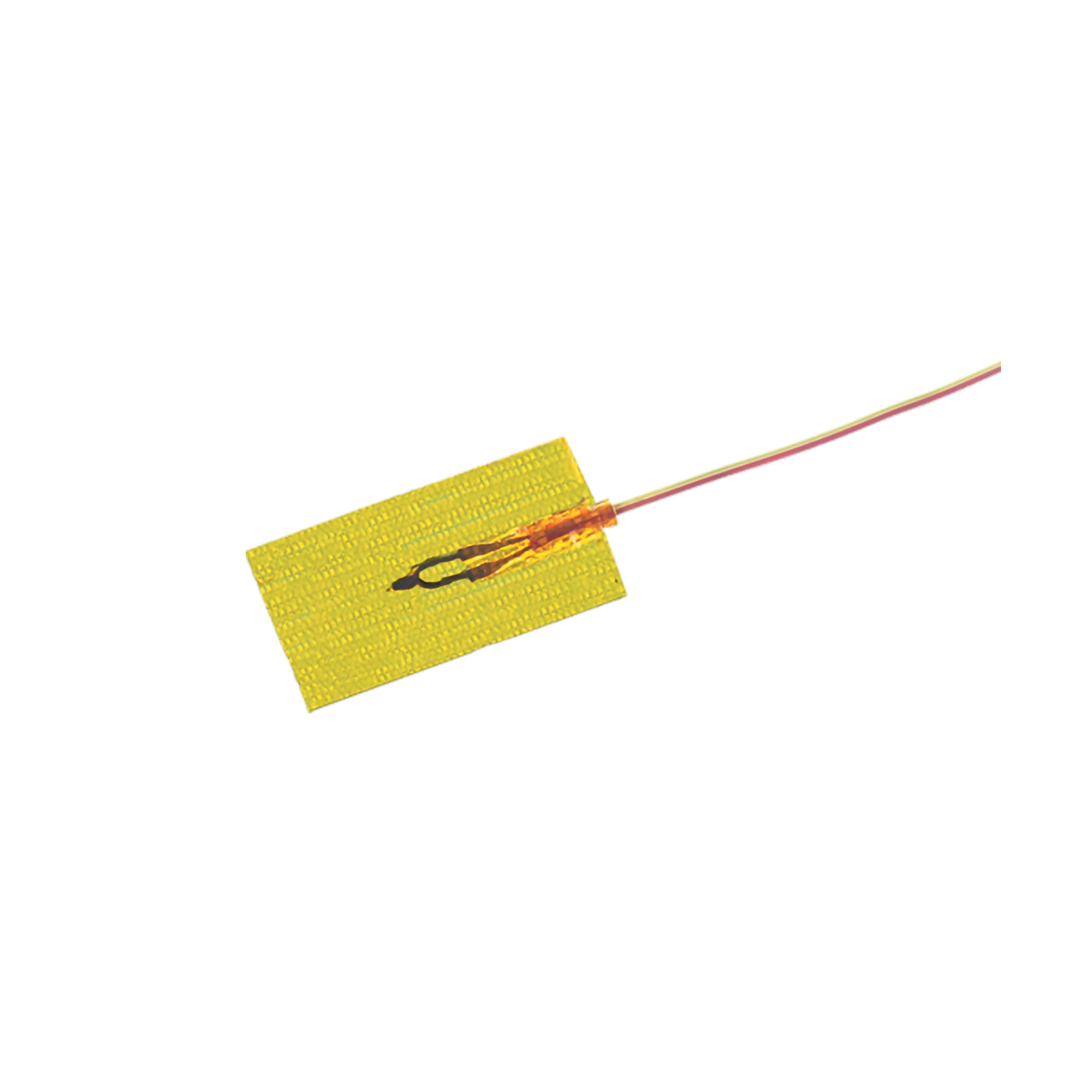

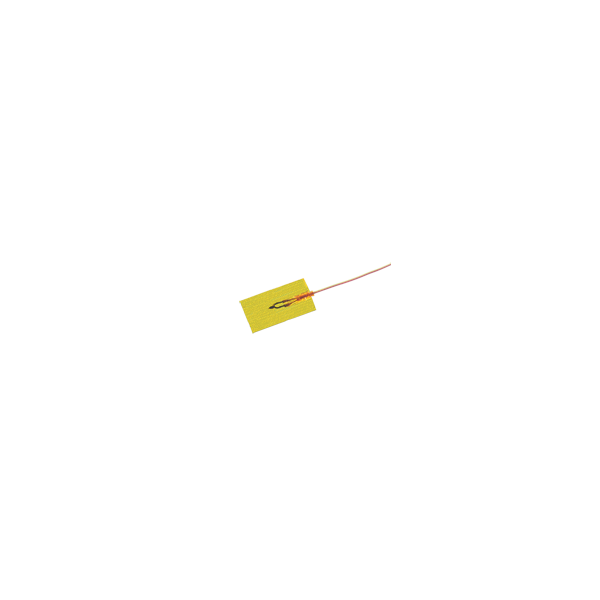

TC 402-716 - 노란 점착 패드에 부착된 박막형 온도센서
노란 점착 패드에 부착된 박막형 온도센서

설치·선택

설치 방식과
모델 선택 기준

402-700은 접착 용접 화합물로 붙이고, 402-716은 접착 용접 화합물 또는 에폭시 레진으로 붙입니다. 레진을 사용할 때는 해당 레진이 운용 온도를 견디는지 먼저 확인하세요.

일반 표면 온도 측정에는 402-700 표준형이 적합하고, 항공 구조물처럼 넓은 온도 범위가 필요하거나 카프톤 리드를 사용해야 하면 402-716이 적합합니다. 402-716의 Class 1 허용오차는 K·T·J형에 적용됩니다.

복합재 구조물에 붙인 항공 구조용 패치

402-716 패치는 낮은 열용량 덕분에 동적 시험 중 급변하는 표면 온도를 기록하며, 카프톤 리드가 -250 °C에 이르는 저온 구간까지 대응합니다.

사양

2개 모델 비교와
402-700·402-716 사양

항목402-700 표준402-716 항공 구조용
열전대 형K · T · J · NK · T · J · N
크기20 × 12 × 0.13 mm20 × 12 × 0.13 mm
리드2 m, 지름 0.2 mm 유리섬유2 m, 지름 0.25 mm 카프톤
사용 범위-30 ~ +220 °C (단기 300 °C)-250 ~ +300 °C (단기 370 °C)
허용오차 등급K · T · J · N 형 선택K · T · J: IEC 60584-1:2013 Class 1
구조열전대를 압연해 폴리이미드 적층판 사이에 매립열전대를 압연해 폴리이미드 적층판 사이에 매립
설치 방식접착 용접 화합물접착 용접 화합물 · 에폭시 레진

시리즈 공통 사양

항목사양
구조폴리이미드 적층판 사이에 열전대를 압연해 매립한 박막
패치 크기20 × 12 × 0.13 mm
열전대 형K · T · J · N
리드 길이2 m
설치접착 용접 화합물 (402-750)
맞춤 제작402-716은 고객 지정 치수로 제작

활용 분야

박막 표면 측정이
필요한 시험

  • 전기 부품 표면 조사 — 소형 부품의 발열 분포를 박막으로 확인합니다.
  • 오븐 벽·가열 장비 — 벽면과 장비 표면의 온도를 얇게 붙여 측정합니다.
  • 환경 시험 장비 — 시험 챔버 내부 표면의 온도를 기록합니다.
  • 복합재 구조물 동적 시험 — 402-716으로 급변하는 표면 온도를 기록합니다.

선택 가이드

시험 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
일반 표면 온도를 측정할 때402-700표준형이며 유리섬유 리드를 사용합니다.
항공 구조물처럼 넓은 온도 범위가 필요할 때402-716넓은 온도 범위를 다루고 낮은 열용량으로 반응이 빠릅니다.
카프톤 리드가 필요할 때402-716지름 0.25 mm 카프톤 리드 2 m를 사용합니다.
열전대 형을 계측기에 맞춰야 할 때두 모델 공통K · T · J · N 중에서 선택합니다.

구성·옵션

구성품과
품번

구분품번구성
표준 · 유리섬유 리드 · K형402-700지름 0.2 mm 유리섬유 리드 2 m
표준 · 유리섬유 리드 · T형402-702지름 0.2 mm 유리섬유 리드 2 m
표준 · 유리섬유 리드 · J형402-704지름 0.2 mm 유리섬유 리드 2 m
표준 · 유리섬유 리드 · N형402-706지름 0.2 mm 유리섬유 리드 2 m
접착 용접 화합물(별매)402-750박막 부착용 접착제
항공 구조용 · 카프톤 리드402-716K · T · J · N 중 선택, 지름 0.25 mm 카프톤 리드 2 m
맞춤 제작402-716고객 지정 치수, 요청 시 제작

관련 제품

함께 보는
TC Direct 박막 센서
