TC Direct 406-835 온도센서

MODEL: 406-835
브랜드: TC
제품 자료: TC 카탈로그

종합 카탈로그

제품문의 구매하기

표면과 내부 온도를 손에 들고
읽는 핸드헬드 K형 센서

TC Direct 406 시리즈 핸드헬드 K형 온도 센서

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 406 시리즈는 손잡이에 K형 열전대 프로브를 단 핸드헬드 K형 온도 센서(핸드헬드 열전대 프로브)입니다. 범용·스프링 표면형·90° 굽힘형·공기·가스형·니들 침투형 8종 가운데 측정 대상에 맞는 형태를 골라 표면과 내부 온도를 지시계로 읽습니다.

스템은 800 °C, 표면형 팁은 400 °C까지 견디고 손잡이는 전 모델 105 °C까지 허용하므로 고온 설비 점검에서도 손에 쥔 채 측정할 수 있습니다. 1 m 코일 리드 끝의 플랫핀 플러그를 지시계에 꽂기만 하면 바로 사용하며, 이 시리즈는 (주)테솔이 국내에 공식 공급합니다.

8종

범용부터 니들형까지 구성 모델

800 °C

범용·공기·가스·니들 모델 스템 정격

400 °C

스프링 표면형 팁 정격

1 m

펼쳤을 때 코일 리드 길이

특징

형태별로 고르는
핸드헬드 프로브

핵심 특징	현장에서 달라지는 점
1 m 코일 리드	코일을 펼치면 1 m까지 늘어나 손이 닿기 어려운 지점도 지시계를 든 채 측정합니다.
플랫핀 플러그	핸드헬드 지시계와 대부분의 타사 지시계에 바로 꽂아 사용하므로 별도 어댑터가 필요 없습니다.
스프링 표면형 팁	버트 용접 리본 팁이 고체 면에 밀착해 표면 온도에 빠르게 반응합니다.
헤비듀티 구조	구조가 튼튼해 반복 사용에 유리하며 응답은 조금 느리지만 대부분의 측정에 충분합니다.
90° 굽힘 팁	모서리와 좁은 틈에 직각으로 닿아 접근 각도 때문에 측정하기 어렵던 지점에 닿습니다.
공기·가스형과 니들형	구멍 난 보호관은 공기 흐름 측정에, 날카로운 팁은 반고체 시료 내부 측정에 알맞습니다.

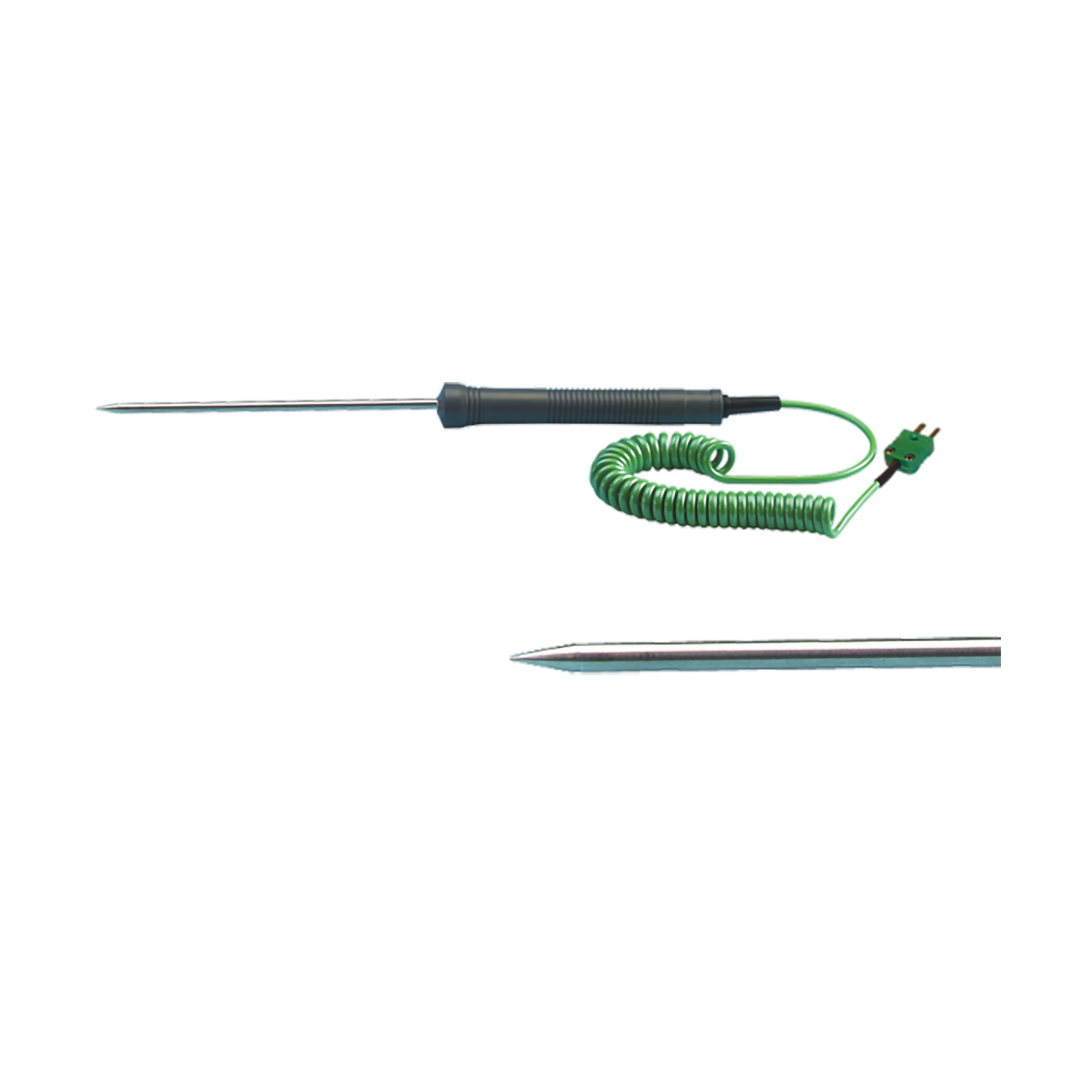

코일 케이블이 연결된 뾰족한 침투형 온도센서

형태 선택

측정 대상별
프로브 형태 선택

고체 평면의 표면 온도에는 스프링 표면형 406-735와 406-755가, 모서리와 좁은 틈에는 90° 굽힘 406-775와 406-795가 알맞습니다. 공조 덕트와 배기구의 공기·가스 온도에는 구멍 난 보호관을 사용하는 406-815를, 반고체 물질 속에는 니들 침투형 406-835와 406-855를 선택하세요.

헤비듀티 모델(406-755, 406-795, 406-855)은 구조가 더 튼튼한 대신 응답이 조금 느립니다. 반복 측정이 많거나 거친 현장이라면 헤비듀티를, 순간 반응이 중요하면 표준 모델을 선택합니다.

반고체 시료 안으로 찔러 넣는 니들 침투형

날카로운 감지 팁을 시료 속에 찔러 넣어 내부 온도를 읽습니다. 4.85 mm 지름의 406-835와 6.35 mm 지름의 헤비듀티 406-855 가운데 시료 점도와 반복 사용 횟수에 맞춰 선택하세요.

연결·연장

지시계 연결과
연장 방법

코일 리드 끝의 플랫핀 플러그는 핸드헬드 지시계와 대부분의 다른 브랜드 지시계에 연결됩니다. 온도 컨트롤러 같은 다른 계측기에는 열전대 연장 케이블과 커넥터를 별도로 구성해 연결하세요.

센서 정격은 부위별로 다릅니다. 스템과 표면형 팁은 접촉부의 한계이고 손잡이는 105 °C까지이므로, 고온 설비에서는 손잡이가 열원에 닿지 않도록 접촉 시간을 관리합니다.

사양

8개 모델 비교와
공통 사양

모델	형태	프로브	정격
406-700	범용	지름 3 · 6 mm × 150 · 300 · 500 mm	스템 800 °C
406-735	스프링 표면형	6.35 mm × 165 mm	팁 400 °C
406-755	헤비듀티 스프링 표면형	6.35 mm × 165 mm	팁 400 °C
406-775	스프링 표면형, 90° 굽힘	6.35 mm × 195 mm (굽힘 시작까지 140 mm)	팁 400 °C
406-795	헤비듀티 스프링 표면형, 90° 굽힘	6.35 mm × 195 mm (굽힘 시작까지 140 mm)	팁 400 °C
406-815	고속 응답 공기 · 가스형	4.85 mm × 155 mm	스템 800 °C
406-835	니들 침투형	4.85 mm × 155 mm	스템 800 °C
406-855	헤비듀티 니들형	6.35 mm × 150 mm	핸들 105 °C

시리즈 공통 사양

항목	사양
센서 형식	K형 열전대
핸들 허용 온도	105 °C (전 모델)
리드	1 m 코일 리드 (펼친 길이)
플러그	고정식 미니어처 플랫핀 플러그
지시계 호환	핸드헬드 지시계 및 대부분의 타사 지시계
다른 계측기 연결	열전대 연장 케이블과 커넥터 (별매)
406-700 시스	반유연 미네랄 절연(MI) 시스
406-700 지름 · 길이	지름 3 · 6 mm × 150 · 300 · 500 mm
406-835 · 406-815 프로브	4.85 mm × 155 mm
굽힘형 구조	90° 굽힘, 굽힘 시작까지 140 mm

활용 분야

핸드헬드 측정이
필요한 현장

배관·설비 표면 점검 — 스프링 표면형으로 표면 온도를 빠르게 측정합니다.
좁은 틈과 모서리 — 90° 굽힘형으로 접근 각도가 제한된 지점에 닿습니다.
공조 덕트·배기구 — 공기·가스형으로 흐름 속 온도를 측정합니다.
반고체 시료 내부 — 니들형을 찔러 넣어 내부 온도를 확인합니다.
공정 온도 측정 — 연장 케이블로 온도 컨트롤러에 연결해 공정 값을 읽습니다.

선택 가이드

측정 대상별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
길이와 지름을 골라 범용으로 사용할 때	406-700	3 · 6 mm 지름과 150 · 300 · 500 mm 길이 6종 중에서 선택합니다.
평평한 면에 대고 빠르게 측정할 때	406-735	스프링 표면형 팁이 면에 밀착합니다.
튼튼한 표면형이 필요할 때	406-755 · 406-795	헤비듀티 구조로 반복 사용에 유리합니다.
모서리나 좁은 곳에 대야 할 때	406-775 · 406-795	90° 굽힘 팁이 직각으로 닿습니다.
공기나 가스 흐름을 측정할 때	406-815	구멍 난 보호관으로 흐름 속 온도에 빠르게 반응합니다.
반고체 물질 안에 찔러 넣을 때	406-835 · 406-855	날카로운 니들 팁이 시료 내부로 들어갑니다.

구성·옵션

구성품과
품번 목록

구성품 — K형 센서 본체와 1 m 코일 리드(플랫핀 플러그 포함).
별매 — 열전대 연장 케이블과 커넥터.

품번	형태	프로브 지름 · 길이
406-700	범용	3 mm × 150 mm
406-703	범용	3 mm × 300 mm
406-706	범용	3 mm × 500 mm
406-709	범용	6 mm × 150 mm
406-712	범용	6 mm × 300 mm
406-715	범용	6 mm × 500 mm
406-735	스프링 표면형	6.35 mm × 165 mm
406-755	헤비듀티 스프링 표면형	6.35 mm × 165 mm
406-775	스프링 표면형, 90° 굽힘	6.35 mm × 195 mm
406-795	헤비듀티 스프링 표면형, 90° 굽힘	6.35 mm × 195 mm
406-815	고속 응답 공기 · 가스형	4.85 mm × 155 mm
406-835	니들 침투형	4.85 mm × 155 mm
406-855	헤비듀티 니들형	6.35 mm × 150 mm

함께 검토하는
TC Direct 센서

406 시리즈는 어떤 지시계에 연결할 수 있습니까?
핸드헬드 지시계와 대부분의 타사 지시계에 플랫핀 플러그로 바로 연결합니다. 온도 컨트롤러에는 열전대 연장 케이블과 커넥터를 별도로 구성하세요.
손잡이는 몇 도까지 견딥니까?
전 모델 손잡이의 허용 온도는 접촉부 정격보다 낮습니다. 손잡이를 열원에서 떨어뜨려 쥐세요.
헤비듀티 모델은 어떤 경우에 선택합니까?
반복 측정이 많거나 거친 현장에 알맞습니다. 구조가 더 튼튼한 대신 응답이 조금 느리므로 순간 반응이 중요하면 표준 모델을 선택하세요.
90° 굽힘형은 언제 사용합니까?
모서리와 좁은 틈처럼 곧은 프로브가 닿지 않는 지점에 사용합니다. 406-775와 406-795가 굽힘형이며 굽힘 시작까지의 길이는 140 mm입니다.
