TC Direct 514-100 · 514-140 리드선 Pt100 RTD 센서

견적 받기

TC Direct 국내 정식 공급 파트너

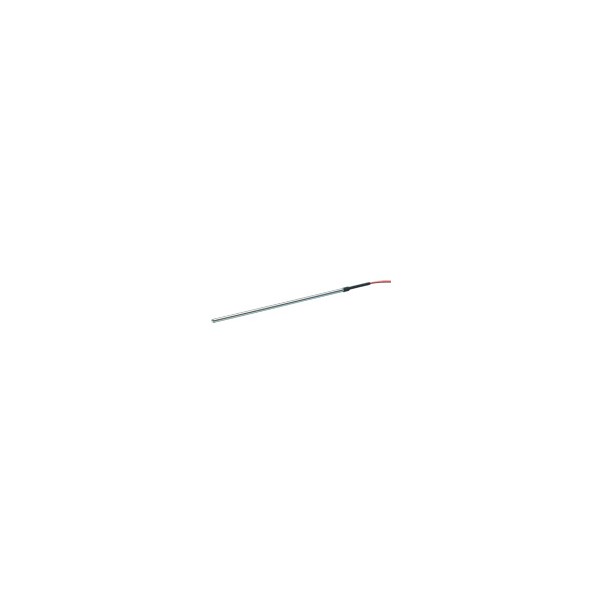

TC Direct 514-100과 514-140은 IEC 60751 Class B 등급 Pt100 소자를 316L 스테인리스 프로브에 넣은 3선 리드선 RTD 센서(Pt100 저항 온도 센서)입니다. 514-100은 지름 3·4.5·6 mm 프로브를 길이별로 선택하는 기본형이고, 514-140은 짧은 프로브라 좁은 곳에 들어갑니다.

514-100은 -50~+250 °C, 514-140은 -50~+200 °C 범위이며 두 모델 모두 2 m 리드가 달려 있어 계측기와 떨어진 위치의 온도를 직접 측정합니다. 이 리드선 RTD는 (주)테솔이 국내에 공식 공급합니다.

Pt100

IEC 60751 Class B 소자

3선

리드 결선 방식

2 m

두 모델 공통 리드 길이

-50 ~ +250 °C

514-100 사용 범위

특징

3선 Pt100과
스테인리스 프로브

핵심 특징	현장에서 달라지는 점
Pt100 Class B 소자	IEC 60751 Class B 등급의 Pt100 소자라 표준 저항 온도 특성을 따르므로 계측기 입력과 호환됩니다.
Pt1000 변형(514-100)	계측기가 Pt1000 입력일 때 같은 형태의 프로브를 그대로 선택합니다.
3선 결선	3선 방식으로 리드 저항의 영향을 줄여 계측기와 떨어진 위치에서도 측정이 안정적입니다.
지름 선택	3·4.5·6 mm 지름 중에서 시료 용기나 측정 구멍에 맞춰 선택합니다.
짧은 프로브(514-140)	프로브가 짧아 좁은 틈과 얕은 위치에도 들어갑니다.
PFA 리드	2 m 리드에 PFA 절연 코어를 사용해 약품과 열에 견딥니다.

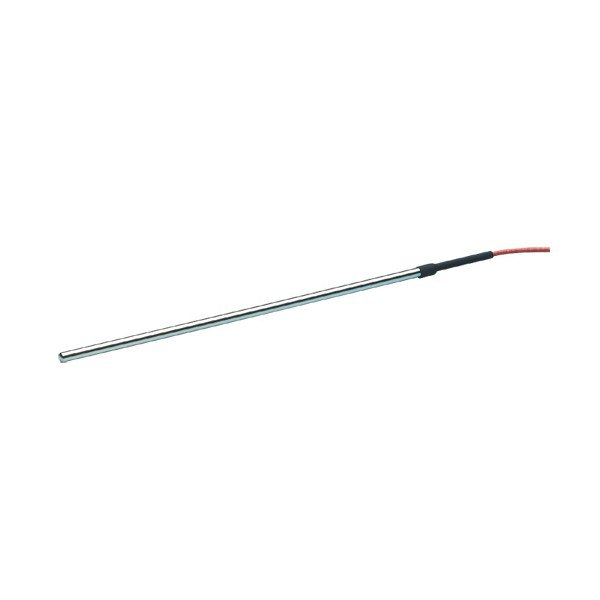

스테인리스 관 끝에 적색 리드선이 달린 RTD 센서

담금 깊이

소자 길이와
최소 담금 깊이

소자 길이가 10 mm이므로 514-100은 50 mm 이상 담가서 사용해야 값이 안정됩니다. 프로브 길이는 열 수축과 연장 리드를 뺀 값이므로 용기 깊이와 설치 위치를 계산할 때 이 점을 반영하세요.

좁은 틈이나 얕은 위치에는 514-140의 짧은 프로브를 선택합니다. 플러그나 헤드가 붙은 모델이 필요하면 TC Direct 플러그형·헤드형 RTD를 검토하세요.

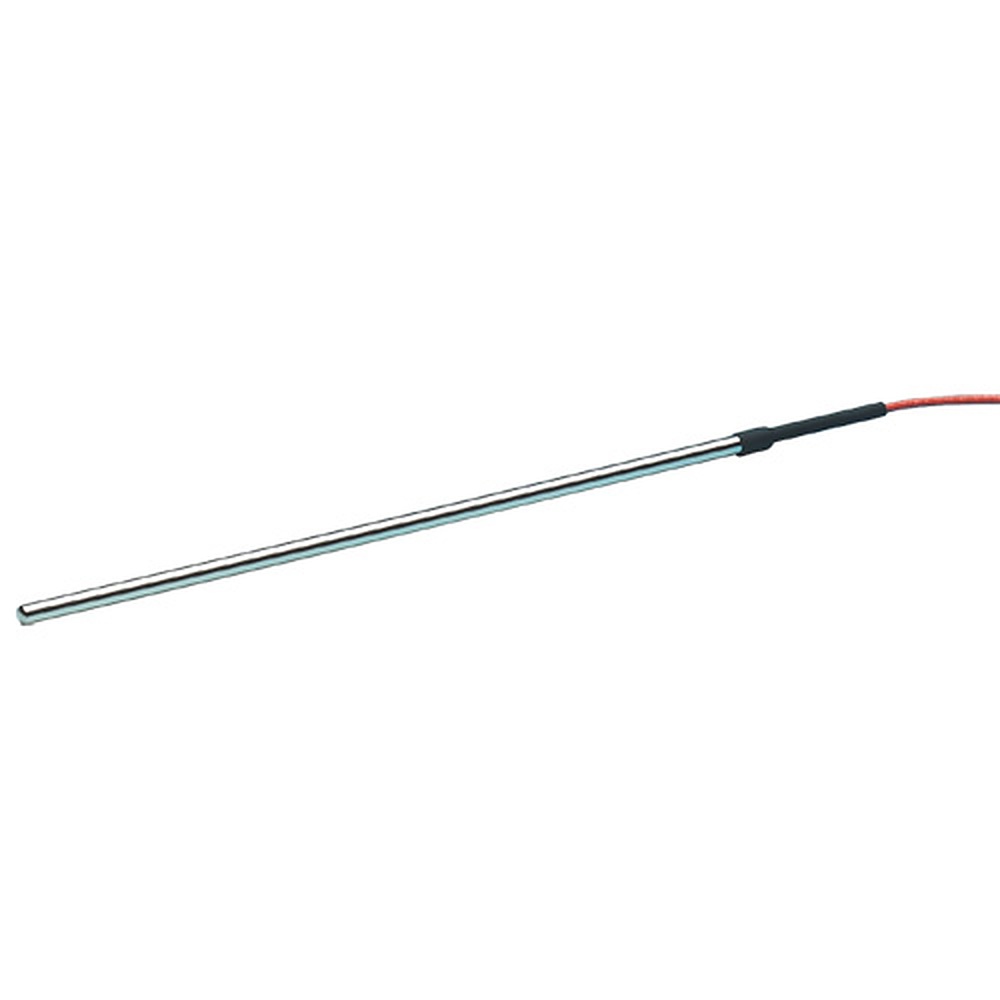

최소 담금 깊이를 확보한 설치

프로브 끝의 10 mm 소자가 시료 속에 완전히 잠기도록 깊이 담가 측정합니다. 얕은 시료는 514-140으로 바꾸는 편이 안정적입니다.

사양

2개 모델 비교와
공통 사양

항목	514-100	514-140
소자	Pt100 (Pt1000 변형 있음)	Pt100
등급	IEC 60751 Class B	IEC 60751 Class B
결선	3선	3선
프로브	지름 3 / 4.5 / 6 mm, 316L 스테인리스	6 mm × 30 mm, 316L 스테인리스
리드	2 m PFA	2 m, PFA 심선에 실리콘 고무 외피
사용 범위	-50 ~ +250 °C	-50 ~ +200 °C
리드 색	빨강 2 · 흰색 1	빨강 2 · 흰색 1

시리즈 공통 사양

항목	사양
소자 길이	10 mm (프로브 끝)
최소 담금 깊이	50 mm 이상 (514-100)
프로브 재질	316L 스테인리스 스틸
프로브 끝	용접 밀폐
길이 기준	열 수축과 연장 리드를 뺀 프로브 길이
리드 소재	PFA 절연 코어

활용 분야

리드선 RTD가
필요한 측정

공정 설비 — 액체나 기체의 온도를 측정합니다.
좁은 틈 — 514-140으로 좁은 위치에 넣어 온도를 측정합니다.
원거리 측정 — 계측기와 떨어진 곳의 온도를 리드로 연장해 측정합니다.
정밀 온도 시험 — Pt100 저항 온도계가 필요한 시험 설비에 적용합니다.

선택 가이드

프로브 조건별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
프로브 지름과 길이를 골라 쓸 때	514-100	여러 지름과 길이 중에서 선택합니다.
Pt1000 소자가 필요할 때	514-100 Pt1000 변형	514-002 ~ 514-032 품번이 해당합니다.
좁은 곳에 짧은 프로브가 맞을 때	514-140	지름과 길이가 작은 프로브입니다.

구성·옵션

리드선 RTD 전체 품번 목록

품번	소자	프로브 지름	길이
514-100	Pt100	3 mm	50 mm
514-103	Pt100	3 mm	100 mm
514-106	Pt100	3 mm	150 mm
514-109	Pt100	3 mm	200 mm
514-110	Pt100	3 mm	250 mm
514-112	Pt100	3 mm	300 mm
514-113	Pt100	3 mm	400 mm
514-115	Pt100	3 mm	500 mm
514-150	Pt100	4.5 mm	50 mm
514-152	Pt100	4.5 mm	100 mm
514-154	Pt100	4.5 mm	150 mm
514-156	Pt100	4.5 mm	200 mm
514-158	Pt100	4.5 mm	250 mm
514-160	Pt100	4.5 mm	300 mm
514-162	Pt100	4.5 mm	400 mm
514-164	Pt100	4.5 mm	500 mm
514-119	Pt100	6 mm	50 mm
514-121	Pt100	6 mm	100 mm
514-124	Pt100	6 mm	150 mm
514-127	Pt100	6 mm	200 mm
514-128	Pt100	6 mm	250 mm
514-130	Pt100	6 mm	300 mm
514-131	Pt100	6 mm	400 mm
514-133	Pt100	6 mm	500 mm
514-002	Pt1000	3 mm	50 mm
514-004	Pt1000	3 mm	100 mm
514-006	Pt1000	3 mm	150 mm
514-008	Pt1000	3 mm	200 mm
514-010	Pt1000	3 mm	250 mm
514-012	Pt1000	3 mm	300 mm
514-014	Pt1000	3 mm	400 mm
514-016	Pt1000	3 mm	500 mm
514-018	Pt1000	6 mm	50 mm
514-020	Pt1000	6 mm	100 mm
514-022	Pt1000	6 mm	150 mm
514-024	Pt1000	6 mm	200 mm
514-026	Pt1000	6 mm	250 mm
514-028	Pt1000	6 mm	300 mm
514-030	Pt1000	6 mm	400 mm
514-032	Pt1000	6 mm	500 mm
514-140	Pt100	6 mm	30 mm

리드선 RTD와
함께 보는 TC Direct RTD

514-100과 514-140 3선 RTD는 어떤 계측기에 연결합니까?
Pt100 3선 입력이 있는 계측기에 연결합니다. 적색 2선과 백색 1선의 리드 색을 입력 단자 표시에 맞춰 체결하세요.
프로브를 얼마나 깊게 담가야 합니까?
50 mm 이상 담가야 합니다. 소자 길이가 10 mm이므로 소자가 시료에 완전히 잠겨야 값이 안정됩니다.
Pt1000 변형은 어떻게 주문합니까?
514-002부터 514-032까지의 Pt1000 품번으로 주문합니다. Pt1000은 두 가지 지름만 있고 4.5 mm 프로브는 Pt100에만 있습니다.
514-100과 514-140의 온도 범위는 같습니까?
다릅니다. 514-100은 -50~+250 °C, 514-140은 -50~+200 °C입니다.
