3종
플랫핀 · 원형 · Lemo 커넥터
TC Direct 국내 정식 공급 파트너
TC Direct 514-260·514-340·514-950은 프로브 끝에 커넥터를 직접 단 플러그형 Pt100 RTD 센서(커넥터형 저항 온도 센서)입니다. 미니어처 플랫핀·3핀 표준 원형·Lemo 사이즈 1 커넥터 가운데 계측기 입력에 맞는 것을 골라 꽂으면 IEC 60751 Class B 소자의 온도를 바로 읽습니다.
514-260과 514-340은 3선, 514-950은 4선 결선이며 센서는 -75~+250 °C 범위에서 사용합니다. 센서 가까이에서 빠르게 분리해야 하는 시험 설비에 알맞으며, 이 플러그형 RTD는 (주)테솔이 국내에 공식 공급합니다.
특징
커넥터로 나누는
플러그형 RTD
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 꽂는 연결 | 커넥터를 계측기 입력에 꽂아 바로 연결하므로 단자대 결선 작업이 필요 없습니다. |
| 미니어처 플랫핀(514-260) | 3핀 미니어처 플랫핀 입력의 계측기에 맞춰 사용합니다. |
| 3핀 원형(514-340) | 3핀 표준 원형 플러그 입력의 계측기에 맞춰 사용합니다. |
| Lemo 사이즈 1(514-950) | Lemo 플러그나 소켓으로 구성되어 4선 입력의 계측기와 잠금식으로 연결합니다. |
| 4선 결선(514-950) | 리드 저항을 보상해 정밀 측정이 필요한 시험에서 오차를 줄입니다. |
| 빠른 분리 | 센서 가까이에서 바로 분리되므로 센서 교체와 이동이 간단합니다. |

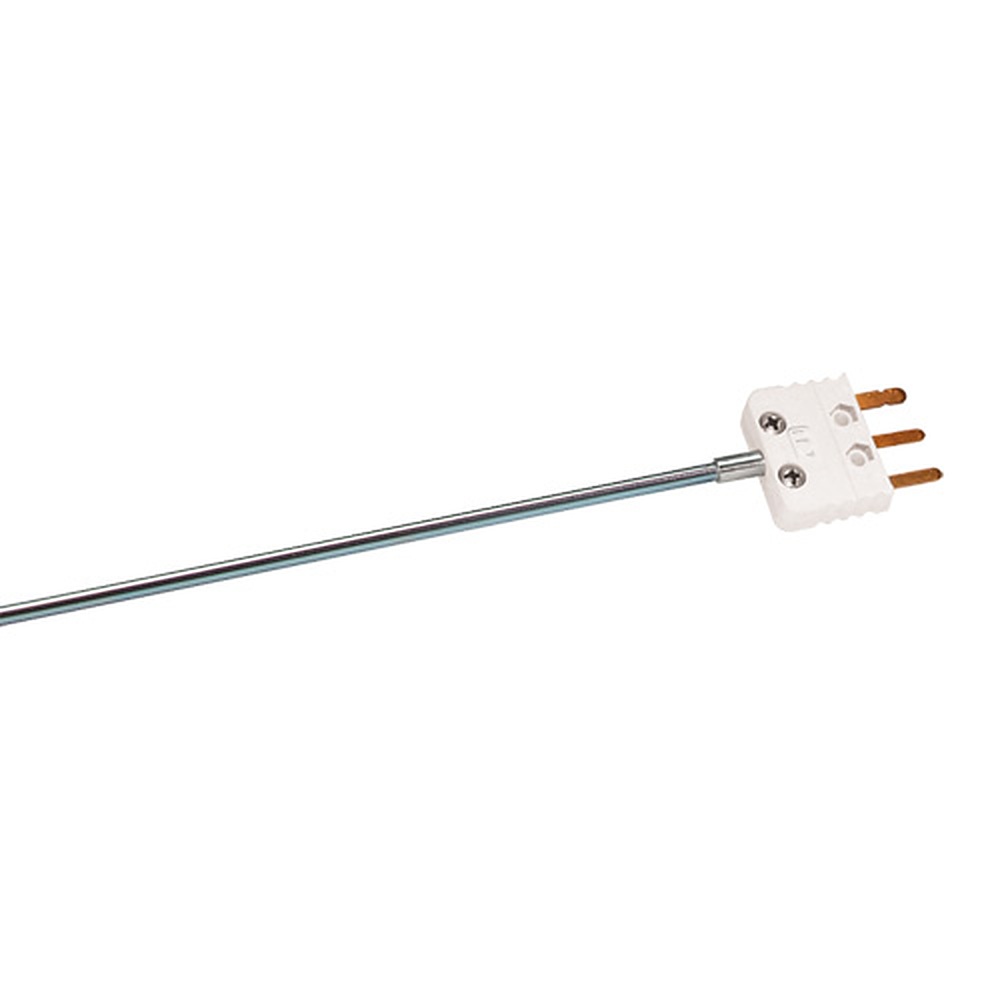

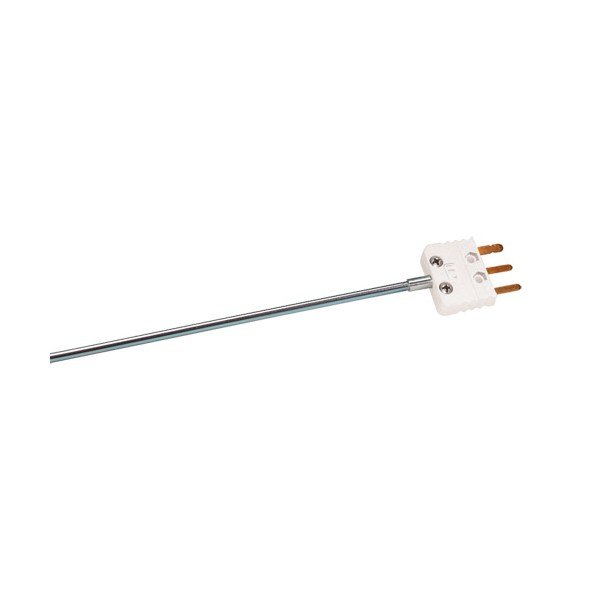

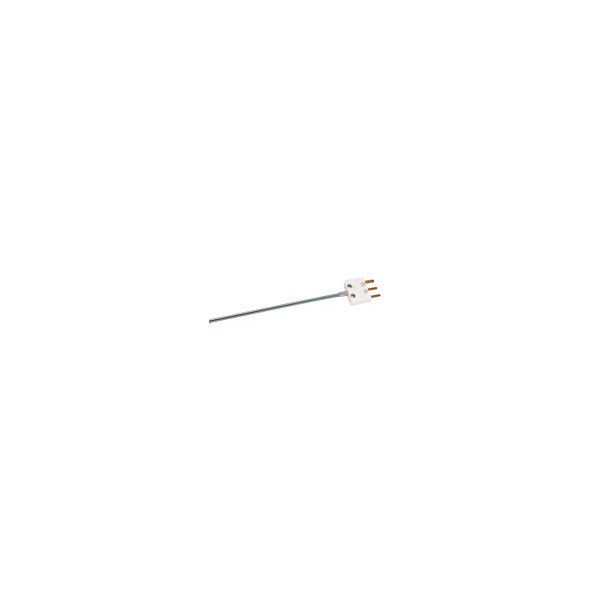

스테인리스 관 끝에 커넥터가 달린 RTD 센서
커넥터 선택
계측기 입력에 맞는
커넥터 선택
계측기 입력이 3핀 미니어처 플랫핀이면 514-260, 3핀 표준 원형이면 514-340, Lemo 사이즈 1에 4선이 필요하면 514-950을 선택합니다. 짝 소켓은 별매이므로 미니어처 3핀 733-132, 표준 3핀 733-462, Lemo 소켓 514-995를 함께 검토하세요.
소자 길이가 10 mm이므로 50 mm 이상 담가서 사용해야 합니다. 표기된 프로브 길이는 플러그와 어댑터를 제외한 값이고, 플러그 부분의 내열은 135 °C입니다.
플러그만 분리해 센서를 교체하는 작업
플러그를 빼고 새 센서를 꽂는 방식이라 배선 작업 없이 센서를 교체합니다. 여러 계측기를 옮겨 가며 사용하는 현장에서는 커넥터 규격을 통일하면 센서를 공용으로 사용하기 쉽습니다.
사양
플러그형 3개 모델과
공통 사양
| 모델 | 커넥터 | 소자 | 등급 | 결선 | 프로브 |
|---|---|---|---|---|---|
| 514-260 | 미니어처 플랫핀 플러그 (3핀) | Pt100 | IEC 60751 Class B | 3선 | 지름 3 mm |
| 514-340 | 3핀 원형 플러그 | Pt100 | IEC 60751 Class B | 3선 | 지름 3 · 6 mm |
| 514-950 | Lemo 사이즈 1 (플러그 또는 소켓) | Pt100 | IEC 60751 Class B | 4선 | 지름 3 mm (6 mm 변형 있음) |
시리즈 공통 사양
| 항목 | 514-260 | 514-340 | 514-950 |
|---|---|---|---|
| 센서 사용 범위 | -75 ~ +250 °C | -75 ~ +250 °C | -75 ~ +250 °C |
| 플러그 내열 | 135 °C | 135 °C | - |
| 최소 침지 깊이 | 50 mm | 50 mm | 50 mm |
| 소자 길이 | 10 mm | 10 mm | 10 mm |
| 프로브 재질 | 316 스테인리스 스틸 | 316 스테인리스 스틸 | 316 스테인리스 스틸 |
| 길이 기준 | 플러그·어댑터 제외 | 플러그·어댑터 제외 | 플러그·어댑터 제외 |
| 항목 | 사양 |
|---|---|
| 프로브 끝 | 스테인리스 쉬스 끝 용접 밀폐 |
| 짝 소켓 | 별매 |
| 6 mm 변형 | 514-340, 514-950 |
활용 분야
플러그형 RTD가
필요한 측정 시스템
- 계측기 입력에 맞춘 연결 — 입력 커넥터에 맞는 센서를 바로 꽂아 사용합니다.
- 센서 교체 시험 — 센서 가까이에서 빠르게 분리해야 하는 교체 시험에 적용합니다.
- 플러그 단위 배선 관리 — 플러그 단위로 배선을 나눠 관리하는 측정 시스템에 사용합니다.
- 이동 측정 — 여러 계측기를 옮겨 가며 사용하는 현장 온도 측정에 활용합니다.
선택 가이드
입력 커넥터별
권장 모델
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 3핀 미니어처 플랫핀 입력일 때 | 514-260 | 3선 미니어처 플랫핀 플러그입니다. |
| 3핀 표준 원형 입력일 때 | 514-340 | 3선 표준 원형 플러그이며 6 mm 변형이 있습니다. |
| Lemo 사이즈 1 입력이고 4선이 필요할 때 | 514-950 | 4선 결선에 Lemo 플러그 또는 소켓입니다. |
구성·옵션
플러그형 RTD 전체 품번 목록
| 품번 | 구성 | 프로브 지름 · 길이 |
|---|---|---|
| 514-260 | 미니어처 3핀 플러그 | 3 mm · 100 mm |
| 514-263 | 미니어처 3핀 플러그 | 3 mm · 150 mm |
| 514-266 | 미니어처 3핀 플러그 | 3 mm · 200 mm |
| 514-267 | 미니어처 3핀 플러그 | 3 mm · 250 mm |
| 514-269 | 미니어처 3핀 플러그 | 3 mm · 300 mm |
| 514-270 | 미니어처 3핀 플러그 | 3 mm · 400 mm |
| 514-272 | 미니어처 3핀 플러그 | 3 mm · 500 mm |
| 733-132 | 미니어처 3핀 짝 소켓 (별매) | - |
| 514-340 | 3핀 표준 원형 플러그 | 3 mm · 100 mm |
| 514-343 | 3핀 표준 원형 플러그 | 3 mm · 150 mm |
| 514-346 | 3핀 표준 원형 플러그 | 3 mm · 200 mm |
| 514-347 | 3핀 표준 원형 플러그 | 3 mm · 250 mm |
| 514-349 | 3핀 표준 원형 플러그 | 3 mm · 300 mm |
| 514-350 | 3핀 표준 원형 플러그 | 3 mm · 400 mm |
| 514-352 | 3핀 표준 원형 플러그 | 3 mm · 500 mm |
| 514-355 | 3핀 표준 원형 플러그 | 6 mm · 100 mm |
| 514-358 | 3핀 표준 원형 플러그 | 6 mm · 150 mm |
| 514-361 | 3핀 표준 원형 플러그 | 6 mm · 200 mm |
| 514-362 | 3핀 표준 원형 플러그 | 6 mm · 250 mm |
| 514-364 | 3핀 표준 원형 플러그 | 6 mm · 300 mm |
| 514-365 | 3핀 표준 원형 플러그 | 6 mm · 400 mm |
| 514-367 | 3핀 표준 원형 플러그 | 6 mm · 500 mm |
| 733-462 | 3핀 표준 짝 소켓 (별매) | - |
| 514-950 | Lemo 사이즈 1 플러그 | 3 mm · 150 mm |
| 514-951 | Lemo 사이즈 1 소켓 | 3 mm · 150 mm |
| 514-955 | Lemo 사이즈 1 플러그 | 3 mm · 300 mm |
| 514-956 | Lemo 사이즈 1 소켓 | 3 mm · 300 mm |
| 514-960 | Lemo 사이즈 1 플러그 | 3 mm · 500 mm |
| 514-961 | Lemo 사이즈 1 소켓 | 3 mm · 500 mm |
| 514-965 | Lemo 사이즈 1 플러그 | 6 mm · 150 mm |
| 514-966 | Lemo 사이즈 1 소켓 | 6 mm · 150 mm |
| 514-970 | Lemo 사이즈 1 플러그 | 6 mm · 300 mm |
| 514-971 | Lemo 사이즈 1 소켓 | 6 mm · 300 mm |
| 514-975 | Lemo 사이즈 1 플러그 | 6 mm · 500 mm |
| 514-976 | Lemo 사이즈 1 소켓 | 6 mm · 500 mm |
| 514-995 | Lemo 짝 소켓 (별매) | - |
| 514-996 | Lemo 짝 플러그 | - |
관련 제품
플러그형 RTD와
함께 보는 TC Direct RTD
- TC Direct 리드선 RTD 센서 (514-100 · 514-140)
- TC Direct 헤드형 · 프로세스 연결 RTD (513-211 · 514-420 · 514-500 · 514-580 · 516-200 · 514-813)
- TC Direct MI 반유연 Pt100 RTD (514-657 · 514-737 · 514-817)
어떤 커넥터를 선택해야 합니까?
계측기 입력 커넥터에 맞춥니다. 3핀 미니어처 플랫핀은 514-260, 3핀 표준 원형은 514-340, Lemo 사이즈 1은 514-950입니다.
짝 소켓은 포함됩니까?
포함되지 않습니다. 짝 소켓은 별매이며 미니어처 3핀 733-132, 표준 3핀 733-462, Lemo 514-995가 해당합니다.
514-950만 4선인 이유는 무엇입니까?
Lemo 사이즈 1 모델은 4선 결선으로 구성되어 리드 저항을 보상하는 입력 계측기와 맞습니다. 3선 입력 계측기에는 514-260이나 514-340을 선택하세요.
플러그 부분은 몇 도까지 견딥니까?
514-260과 514-340의 플러그 내열은 135 °C입니다. 센서 프로브 자체는 -75~+250 °C 범위이므로 플러그를 고온부에서 떨어뜨려 배치하세요.
FAQ 자주묻는 질문
등록된 내용이 없습니다.
