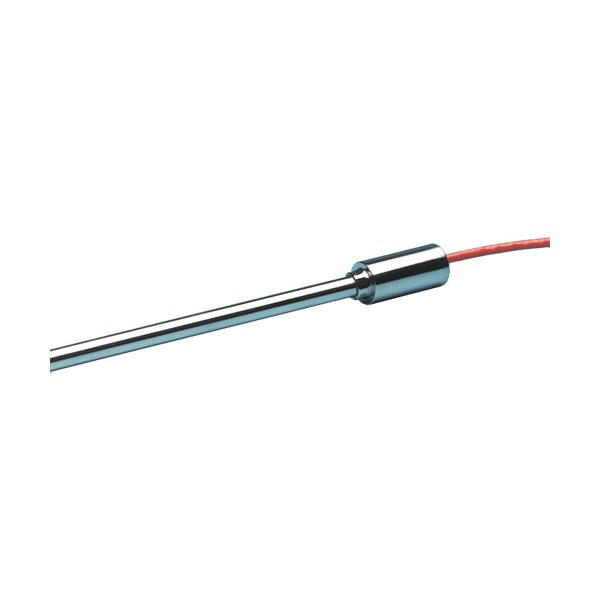

TC Direct 514-813 RTD 센서

MODEL: 514-813
브랜드: TC
제품 자료: TC 카탈로그

종합 카탈로그

제품문의 구매하기

공정 배관과 제어반에 맞는
헤드형 Pt100 온도 센서

TC Direct 513-211 · 514-420 · 514-500 · 514-580 · 516-200 헤드형 Pt100 RTD

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 513·514·516 계열은 프로브 위에 단자 헤드를 올린 헤드형 Pt100 RTD(터미널 헤드형 저항 온도 센서)입니다. 마이크로·미니어처·표준 헤드와 IP67 방수 헤드, 4-20 mA 트랜스미터 내장형, 1/2 in BSP 프로세스 연결형이 있어 공정 배관과 제어반에 맞는 구성을 선택합니다.

센서는 IEC 60751 Class B 3선 Pt100 소자로 -75~+250 °C에서 사용하고, 헤드는 135 °C까지 견딥니다. 514-580 계열은 헤드 안 트랜스미터가 온도를 4-20 mA로 출력합니다. 이 헤드형 RTD는 (주)테솔이 국내에 공식 공급합니다.

IP67

방수 헤드 등급(514-420 · 514-500 · 514-580 · 516-200)

135 °C

헤드 내열 온도

4-20 mA

514-580 트랜스미터 출력

1/2 in BSP

516-200 프로세스 연결 나사

특징

헤드와 출력 방식을
고르는 구성

핵심 특징	현장에서 달라지는 점
마이크로 헤드(513-211)	63 × 49 mm 헤드라 공간이 좁은 기계와 장비 안에 설치합니다.
IP67 방수 헤드(514-420 · 514-500)	습기와 물이 닿는 위치에서도 배선 단자를 보호합니다.
4-20 mA 트랜스미터(514-580)	헤드 안 트랜스미터가 온도를 전류 신호로 변환해 제어반으로 전송합니다.
출력 범위 선택	여러 트랜스미터 출력 범위 중에서 제어 입력에 맞는 범위를 선택합니다.
프로세스 나사(516-200)	1/2 in BSP 평행 나사로 배관과 탱크에 직접 체결합니다.
316 스테인리스 보호관	316 스테인리스 스틸 보호관으로 공정 유체와의 접촉에 견딥니다.

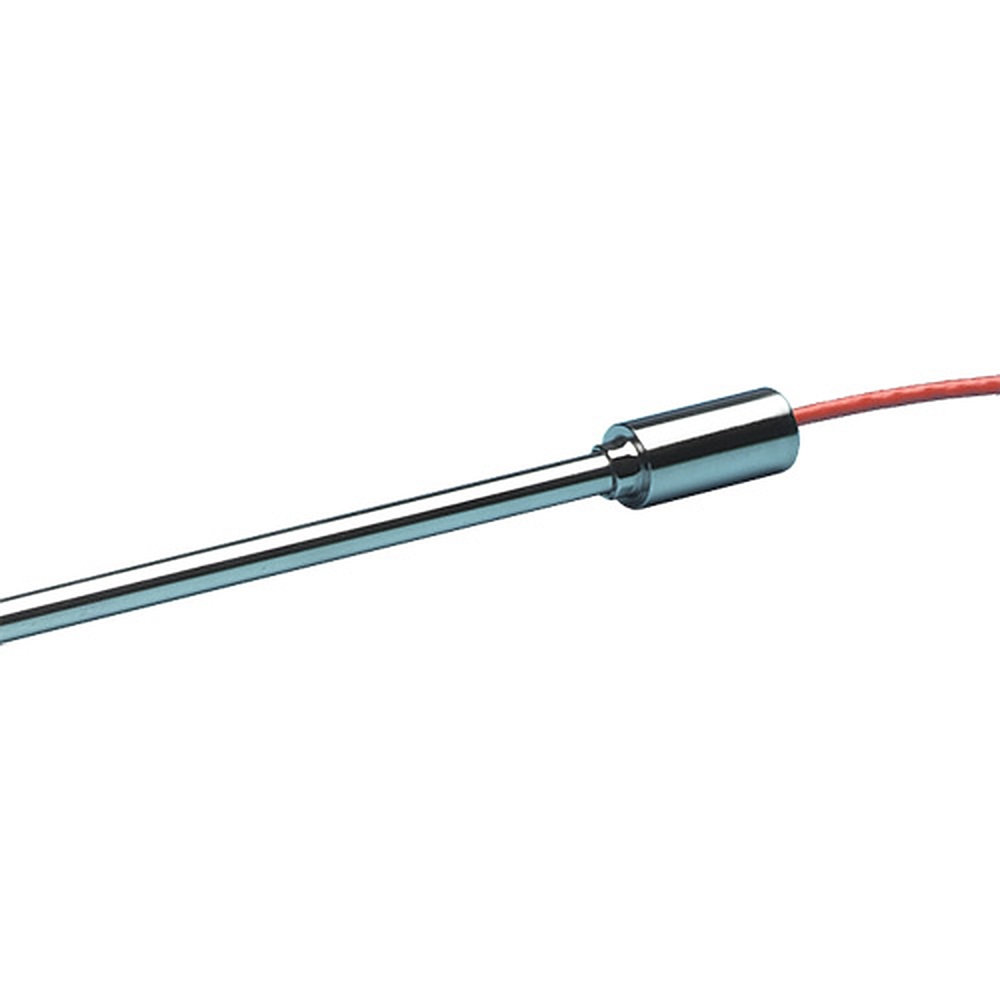

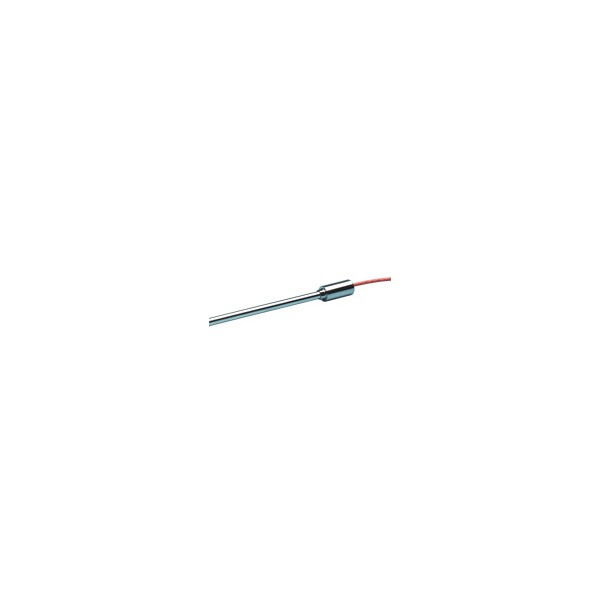

스테인리스 관과 적색 리드선이 달린 RTD 센서

헤드·출력 선택

헤드 크기와
출력 방식 선택

설치 공간이 좁으면 마이크로 헤드 513-211을, 방수가 필요하면 미니어처 514-420 또는 굵은 보호관(6·8 mm)을 사용하는 표준 514-500을 선택합니다. 4-20 mA 신호가 필요한 제어 루프에는 트랜스미터 내장형 514-580 계열을 선택하세요.

트랜스미터 출력 범위는 품번별로 정해져 있으며 프로브 길이도 모델별로 구성됩니다. 길이는 헤드와 글랜드를 제외한 값입니다.

4-20 mA 트랜스미터를 내장한 표준 방수 헤드

헤드 안의 트랜스미터가 Pt100 신호를 4-20 mA로 변환하므로 제어반까지 일반 계장 케이블로 연장합니다. 출력 범위는 측정하려는 온도 구간에 맞춰 품번으로 선택하세요.

사양

5개 모델 비교와
공통 사양

모델	형태	구성
513-211	마이크로 헤드	헤드 63 × 49 mm, Pt100, 지름 3 · 6 mm
514-420	미니어처 IP67 방수 헤드	Pt100, 지름 3 · 6 mm
514-500	표준 IP67 방수 헤드	Pt100, 지름 6 · 8 mm
514-580	표준 방수 헤드 + 4-20 mA 트랜스미터	프로브 6 mm × 150 mm 외, 출력 범위 -25 ~ +100 / 0 ~ +200 / 0 ~ +250 / 0 ~ +350 °C
516-200	표준 헤드 + 프로세스 연결	Pt100, 1/2 in BSP 나사, 6 mm × 150 mm 외

시리즈 공통 사양

항목	값
등급	IEC 60751 Class B
결선	3선
센서 사용 범위	-75 ~ +250 °C
헤드 내열	135 °C
방수 등급	IP67 (514-420 · 514-500 · 514-580 · 516-200)
프로브 재질	316 스테인리스 스틸
소자 길이	10 mm
최소 침지 깊이	50 mm
길이 기준	헤드·글랜드 제외

활용 분야

헤드형 RTD가
필요한 공정

좁은 기계·장비 — 마이크로 헤드로 공간이 좁은 장비의 온도를 측정합니다.
습기·물이 닿는 위치 — IP67 방수 헤드로 단자부를 보호합니다.
4-20 mA 제어 입력 — 제어반에 전류 신호로 온도를 전달합니다.
배관·탱크 설치 — 516-200을 나사로 달아 공정 온도를 측정합니다.

선택 가이드

설치 조건별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
공간이 좁고 헤드가 작아야 할 때	513-211	마이크로 헤드 63 × 49 mm입니다.
방수 헤드가 필요할 때 (미니어처)	514-420	미니어처 IP67 방수 헤드입니다.
방수 헤드가 필요할 때 (표준, 굵은 보호관)	514-500	표준 IP67 헤드에 굵은 보호관입니다.
4-20 mA 신호로 보내야 할 때	514-580	헤드 안 트랜스미터가 4-20 mA를 출력합니다.
배관이나 탱크에 나사로 달 때	516-200	1/2 in BSP 평행 나사로 체결합니다.

구성·옵션

헤드형 RTD 전체 품번 목록

품번	헤드 · 출력	프로브 지름 · 길이
513-211	마이크로 헤드	지름 3 mm · 150 mm
513-213	마이크로 헤드	지름 3 mm · 250 mm
513-215	마이크로 헤드	지름 3 mm · 300 mm
513-217	마이크로 헤드	지름 3 mm · 400 mm
513-219	마이크로 헤드	지름 3 mm · 500 mm
513-221	마이크로 헤드	지름 3 mm · 1000 mm
513-223	마이크로 헤드	지름 6 mm · 150 mm
513-225	마이크로 헤드	지름 6 mm · 250 mm
513-227	마이크로 헤드	지름 6 mm · 300 mm
513-229	마이크로 헤드	지름 6 mm · 400 mm
513-232	마이크로 헤드	지름 6 mm · 500 mm
513-234	마이크로 헤드	지름 6 mm · 1000 mm
514-420	미니어처 IP67 헤드	지름 3 mm · 150 mm
514-421	미니어처 IP67 헤드	지름 3 mm · 250 mm
514-423	미니어처 IP67 헤드	지름 3 mm · 300 mm
514-424	미니어처 IP67 헤드	지름 3 mm · 400 mm
514-426	미니어처 IP67 헤드	지름 3 mm · 500 mm
514-428	미니어처 IP67 헤드	지름 3 mm · 1000 mm
514-432	미니어처 IP67 헤드	지름 6 mm · 150 mm
514-434	미니어처 IP67 헤드	지름 6 mm · 250 mm
514-435	미니어처 IP67 헤드	지름 6 mm · 300 mm
514-437	미니어처 IP67 헤드	지름 6 mm · 400 mm
514-438	미니어처 IP67 헤드	지름 6 mm · 500 mm
514-440	미니어처 IP67 헤드	지름 6 mm · 1000 mm
514-500	표준 IP67 헤드	지름 6 mm · 150 mm
514-501	표준 IP67 헤드	지름 6 mm · 250 mm
514-503	표준 IP67 헤드	지름 6 mm · 300 mm
514-504	표준 IP67 헤드	지름 6 mm · 400 mm
514-506	표준 IP67 헤드	지름 6 mm · 500 mm
514-509	표준 IP67 헤드	지름 8 mm · 150 mm
514-510	표준 IP67 헤드	지름 8 mm · 250 mm
514-512	표준 IP67 헤드	지름 8 mm · 300 mm
514-513	표준 IP67 헤드	지름 8 mm · 400 mm
514-515	표준 IP67 헤드	지름 8 mm · 500 mm
514-580	4-20 mA 트랜스미터 · 출력 -25 ~ +100 °C	지름 6 mm · 150 mm
514-583	4-20 mA 트랜스미터 · 출력 -25 ~ +100 °C	지름 6 mm · 300 mm
514-586	4-20 mA 트랜스미터 · 출력 -25 ~ +100 °C	지름 6 mm · 500 mm
514-589	4-20 mA 트랜스미터 · 출력 0 ~ +200 °C	지름 6 mm · 150 mm
514-592	4-20 mA 트랜스미터 · 출력 0 ~ +200 °C	지름 6 mm · 300 mm
514-595	4-20 mA 트랜스미터 · 출력 0 ~ +200 °C	지름 6 mm · 500 mm
514-607	4-20 mA 트랜스미터 · 출력 0 ~ +250 °C	지름 6 mm · 150 mm
514-610	4-20 mA 트랜스미터 · 출력 0 ~ +250 °C	지름 6 mm · 300 mm
514-613	4-20 mA 트랜스미터 · 출력 0 ~ +250 °C	지름 6 mm · 500 mm
514-598	4-20 mA 트랜스미터 · 출력 0 ~ +350 °C	지름 6 mm · 150 mm
514-601	4-20 mA 트랜스미터 · 출력 0 ~ +350 °C	지름 6 mm · 300 mm
514-604	4-20 mA 트랜스미터 · 출력 0 ~ +350 °C	지름 6 mm · 500 mm
516-200	표준 IP67 헤드 · 1/2 in BSP	지름 6 mm · 150 mm
516-203	표준 IP67 헤드 · 1/2 in BSP	지름 6 mm · 300 mm
516-206	표준 IP67 헤드 · 1/2 in BSP	지름 6 mm · 500 mm
516-209	표준 IP67 헤드 · 1/2 in BSP	지름 6 mm · 1000 mm

헤드형 Pt100과
함께 보는 TC Direct RTD

513·514·516 계열에서 어떤 모델이 방수 사양입니까?
514-420, 514-500, 514-580, 516-200이 IP67 방수 헤드를 갖춥니다. 마이크로 헤드 513-211은 방수 등급이 명시된 모델이 아닙니다.
4-20 mA 출력 범위는 바꿀 수 있습니까?
네, 주문할 때 품번으로 선택합니다. -25~+100 °C, 0~+200 °C, 0~+250 °C, 0~+350 °C 범위가 있으며 다른 범위는 요청에 따라 구성합니다.
프로브 길이는 어디까지 선택할 수 있습니까?
150 mm부터 1000 mm까지 모델별로 구성되어 있습니다. 길이는 헤드와 글랜드를 제외한 프로브 길이입니다.
516-200은 어떻게 설치합니까?
헤드 바로 아래의 1/2 in BSP 평행 나사로 배관이나 탱크에 체결합니다. 길이는 프로세스 나사 육각부 아래를 기준으로 합니다.
