TC Direct 514-340 RTD 센서

MODEL
514-340
브랜드
TC

표준 원형 3핀 입력용⁣ 플러그형 Pt100

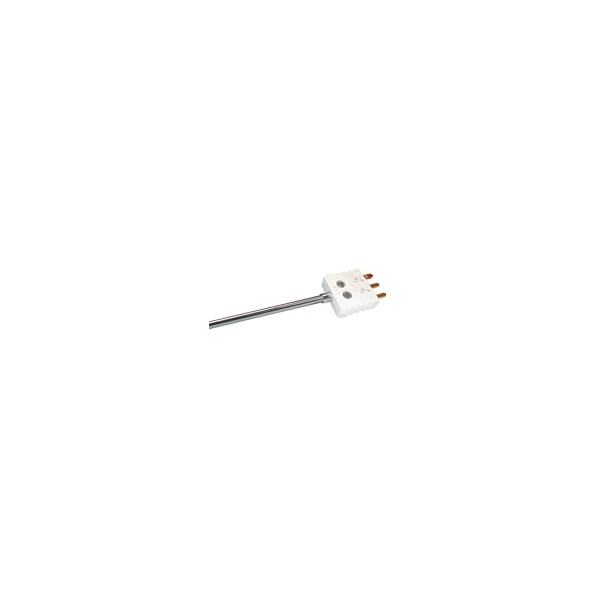

TC Direct 514-340 3핀 원형 플러그형 Pt100 RTD⁣ 커넥터 : 3핀 표준 원형 플러그⁣ 소자 : Pt100⁣ 결선 : 3선

견적 받기

TC Direct 한국 독점 공급 파트너

TC Direct 514-340은 3핀 표준 원형 플러그 입력의 계측기에 맞춘 플러그형 Pt100 RTD(커넥터형 저항 온도 센서)입니다. 이 품번의 프로브는 지름 3 mm × 100 mm이며, 같은 계열에 지름 6 mm 변형이 있습니다. IEC 60751 Class B 3선 소자를 사용합니다. (주)테솔이 국내에 공식 공급합니다.

3핀 원형

표준 플러그

3 mm × 100 mm

프로브 지름·길이

-75 ~ +250 °C

센서 사용 범위

733-462

짝 소켓

규격

514-340 규격표

항목내용
커넥터3핀 표준 원형 플러그
소자Pt100, IEC 60751 Class B
결선3선
프로브지름 3 mm × 100 mm, 316L 스테인리스, 끝 용접 밀폐
침지 깊이50 mm 이상
플러그 내열135 °C
짝 소켓733-462 (별매)

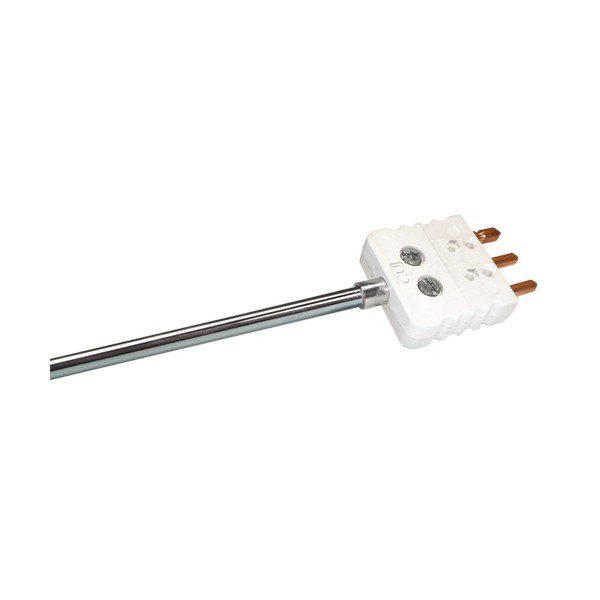

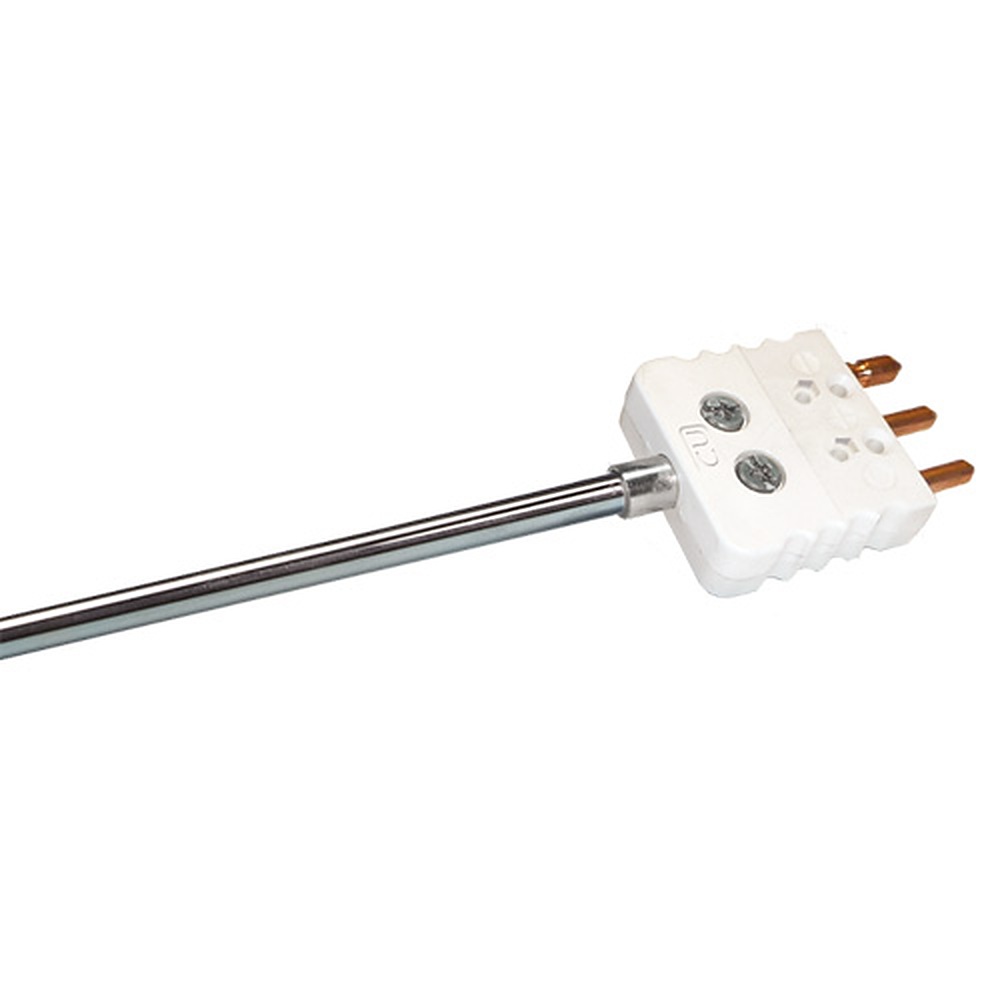

TC 514-340 - 스테인리스 관 끝에 3핀 커넥터가 달린 RTD 센서
스테인리스 관 끝에 3핀 커넥터가 달린 RTD 센서

지름 선택

514-340의 3 mm와 6 mm

514-340은 3 mm × 100 mm 품번이며, 6 mm 프로브는 514-355(100 mm)부터 500 mm까지 품번이 따로 있습니다. 표기 길이는 플러그와 어댑터를 뺀 값입니다.

활용 분야

514-340을 적용하는 곳

  • 3핀 표준 원형 입력 계측기 — 짝 소켓 733-462와 함께 연결합니다.

같은 계열

514-340과 커넥터가 다른⁣ 플러그형 모델

  • 514-260 — 미니어처 플랫핀 3핀 플러그, 3선
  • 514-950 — Lemo 사이즈 1, 4선 결선
