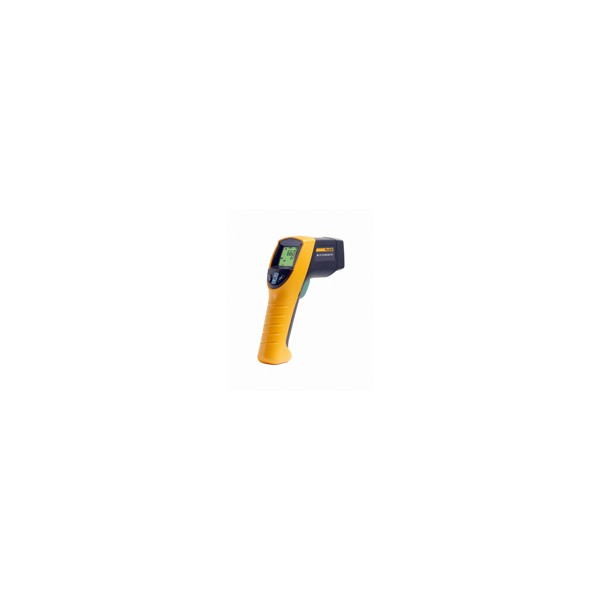

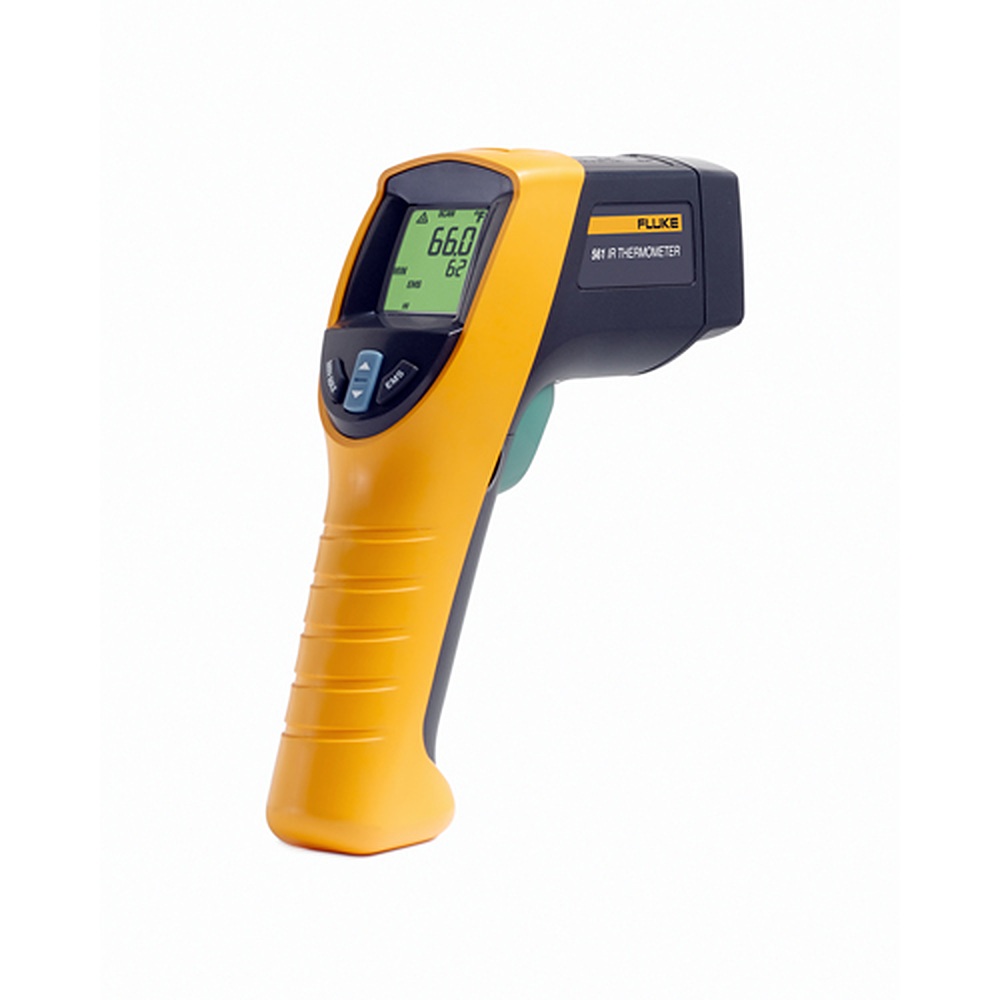

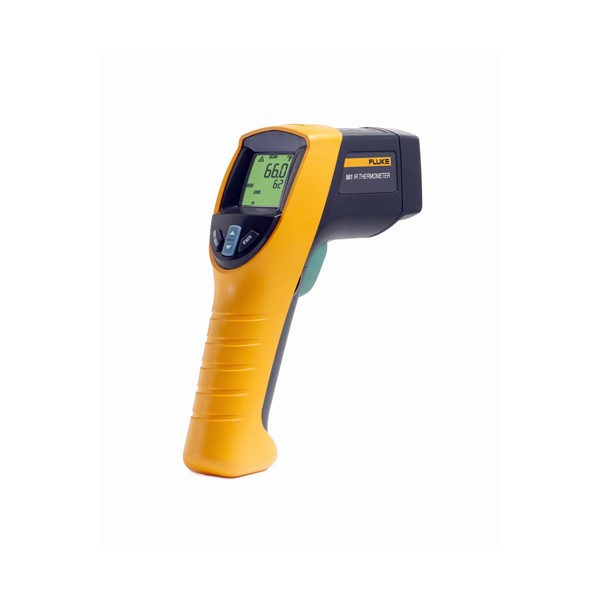

FLUKE 561 비접촉+접촉식 적외선 온도계

FLUKE 561 비접촉+접촉식 적외선 온도계

MODEL
Fluke 561
브랜드
FLUKE
제품 자료
제품문의 구매하기

냉매 배관의 과열도·과냉각도를
점검하는 적외선·접촉식 온도계

Fluke 561 HVAC 적외선 + 접촉식 온도계

견적 받기

Fluke 국내 공식 대리점

Fluke 561은 냉매 배관과 공조 설비 점검에 맞춘 HVAC용 적외선 + 접촉식 온도계(IR + Contact Thermometer)입니다. -40~550 °C를 D:S 12:1로 측정하는 적외선 기능과 K형 미니 커넥터 접촉 입력을 함께 갖췄고, 포함된 벨크로 파이프 프로브로 냉매 배관의 과열도와 과냉각도를 점검합니다.

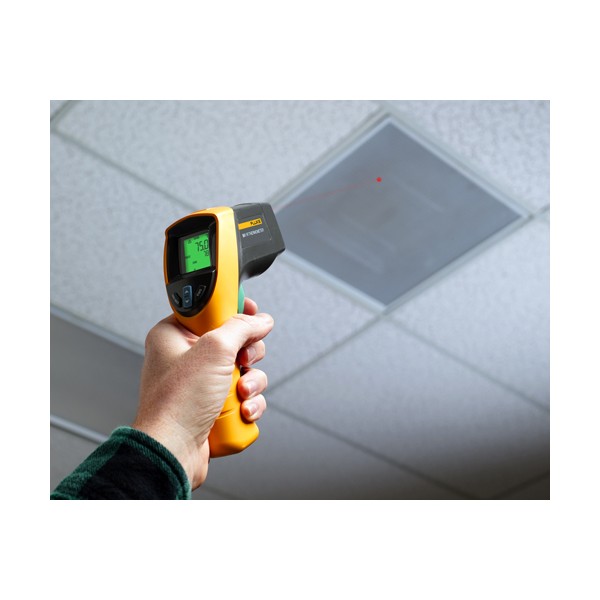

먼 거리에서 적외선으로 설비 표면을 훑어 이상 지점을 찾고, 접촉 측정이 필요한 곳은 파이프 프로브를 배관에 감아 확인하면 됩니다. 사다리를 오르내리는 횟수가 그만큼 줄어듭니다. 무게 340 g의 휴대형인 이 온도계는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ 550 °C

적외선 측정 범위

12:1

단일 레이저 거리 대 스팟 비율

3단계

방사율 0.3 · 0.7 · 0.95

2년

보증 기간

특징

Fluke 561 적외선과
접촉 측정의 병행

핵심 특징현장에서 달라지는 점
적외선 + 접촉 입력표면은 적외선으로 훑고 이상 지점은 K형 입력으로 다시 확인하므로, 방사율이 불확실한 면에서도 오판이 줄어듭니다.
12:1 거리 대 스팟 비율떨어진 위치에서 대상 온도를 읽을 수 있어 천장 안쪽이나 높은 곳의 설비도 사다리 없이 점검합니다.
3단계 방사율낮음·중간·높음 가운데 대상에 맞는 값을 고르면 반짝이는 배관과 도장면을 나눠 측정할 수 있습니다.
벨크로 파이프 프로브 포함배관에 감는 K형 프로브가 기본 구성에 들어 있어 과열도·과냉각도 측정을 별도 구매 없이 바로 시작할 수 있습니다.
MIN · MAX · DIF최소값, 최대값, 두 값의 차이가 함께 표시되어 온도가 튀는 지점을 빠르게 찾을 수 있습니다.
레이저 자동 차단주위 온도가 40 °C를 넘으면 레이저가 자동으로 꺼져 고온 환경에서 레이저 노출이 줄어듭니다.

방사율 운용

561 방사율 3단계
설정과 적용 대상

세 단계 방사율 선택

561의 방사율은 0.3, 0.7, 0.95 세 단계 가운데 하나를 고르는 방식이며 연속 조정은 지원하지 않습니다. 반짝이는 금속 배관은 적외선 값이 낮게 나오기 쉬우니 파이프 프로브로 접촉해 확인하세요. 방사율을 0.01 단위로 맞춰야 하는 점검이라면 566이나 568이 맞습니다.

과열도 점검

냉매 배관
과열도·과냉각도 측정

냉매 배관 표면에 파이프 프로브를 감고 단열재로 덮으면 안정된 값을 읽을 수 있습니다. 적외선은 표면 복사만 읽기 때문에 배관이 오염되었거나 반사가 있으면 값이 달라지므로, 이때는 접촉 값을 기준으로 삼으세요. 파이프 프로브는 0~100 °C를 ±2.2 °C로 측정합니다.

교정

적외선·접촉 입력의
교정 관리

적외선과 접촉 입력은 각각 따로 점검해야 결과가 정확합니다. 사용 빈도에 맞춰 교정 주기를 정하고 이전 값과 비교해 변화를 확인하세요. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사양

Fluke 561
적외선 12:1·접촉 입력 사양

항목사양
센서적외선 8 ~ 14 µm + K형 열전대 미니 입력
적외선 범위-40 ~ 550 °C
정확도 (주위 23 ~ 25 °C)±1.0 % 읽음값 또는 ±1 °C 중 큰 값 · 0 °C 미만 ±1 °C ±0.1°/1°
D:S · 레이저12:1 · 단일 레이저, Class 2, 1 mW 미만, 630 ~ 670 nm
방사율3단계: 낮음 0.3 · 중간 0.7 · 높음 0.95
응답 · 반복성500 ms (95 %) · ±0.5 % 또는 ±1 °C 중 큰 값
표시 분해능0.1 °C
디스플레이백라이트 LCD 이중 표시(현재값과 MAX/MIN/DIF/KTC), 저전압·°C/°F·스캔/홀드 표시, 홀드 7초
측정 기능MIN · MAX · DIF
K형 입력미니 커넥터 K형 프로브 호환
포함 파이프 프로브K형 벨크로 파이프 프로브 · 0 ~ 100 °C · ±2.2 °C
전원AA 2개(알칼리 또는 NiCd), 12시간
동작 온도0 ~ 50 °C
보관 온도-20 ~ 65 °C
습도10 ~ 90 %RH (30 °C 미만, 비응축)
레이저 차단주위 온도 40 °C 초과 시
무게340 g
보증2년
옵션80PK 시리즈 K형 프로브
품번Fluke 561 5065882 · 561 CAL(교정 성적서 포함) 5160585

활용 분야

561로 점검하는 HVAC 설비 현장

  • 공조 배관 점검 — 냉매 배관에 파이프 프로브를 감아 실제 배관 온도를 확인합니다.
  • 과열도·과냉각도 측정 — 냉매 배관 온도를 접촉 측정해 과열도와 과냉각도를 계산합니다.
  • 설비 표면 점검 — 사다리 없이 떨어진 위치에서 설비 표면 온도를 훑어 이상 지점을 찾습니다.
  • 건물 설비 점검 — 주거와 산업 건물의 공조·설비 온도를 빠르게 확인합니다.

선택 가이드

측정 거리와 방사율 조정으로
고르는 Fluke 적외선 온도계

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
HVAC 배관 점검이 주 업무라면56112:1에 파이프 프로브가 기본으로 들어 있어, 방사율 3단계만으로도 배관 점검에 충분합니다.
더 먼 거리의 작은 대상을 측정해야 할 때56630:1 광학계와 방사율 재질표, 0.01 단위 조정을 갖춰 멀리 있는 작은 대상을 겨냥하기에 알맞습니다.
USB 연결과 99개 저장이 필요할 때56850:1 광학계에 USB 연결과 99개 저장을 지원해 측정값을 기록으로 남기기 좋습니다.

구성·옵션

561 기본 구성과
교정 포함 구성

구분내용비고
기본 구성본체, K형 벨크로 파이프 프로브, K형 열전대, 휴대용 하드 케이스, AA 건전지 2개, 매뉴얼품번 5065882
옵션80PK 시리즈 K형 프로브K형 미니 커넥터에 그대로 연결
교정 포함 구성561 CAL교정 성적서 포함, 품번 5160585
